Снегоход Lynx Yeti Pro 550. Руководство - часть 14

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Чистка и защитная смазка

Очистите снегоход от грязи и следов ржавчины.

Для чистки снегохода пользуйтесь только

фланелевой тканью (или аналогичной).

ВНИМАНИЕ: Мягкая фланелевая

ткань не оставляет царапин на об-

р а б а т ы в а е м ы х п о в е р х н о с т я х .

Пользуйтесь фланелью для про-

тирки ветрового стекла и капота.

Для чистки снегохода, включая его нижний
поддон и металлические детали, пользуйтесь

чистящим средством Bombardier Cleaner (P/N

293 110 001, аэрозольный баллон 400 г, или
P/N 293 110 002, ёмк. 4 л).

В Н И М А Н И Е : Н е п р и м е н я й т е

Bombardier Cleaner для чистки та-

бличек и виниловых деталей.

Для ухода за виниловыми и пластиковыми дета-

лями предназначено чистящее средство Vinyl &
Plastic Cleaner (P/N 413 711 200, 6 бутылей по 1 л).

Для удаления царапин с поверхности ветро-
вого стекла и капота пользуйтесь комплектом
Bombardier Scratch Remover Kit (P/N 861 774 800).

ВНИМАНИЕ: Запрещается приме-

нять сильные моющие средства,

обезжириватели, краскораствори-

тели, ацетон, вещества, содержа-

щие хлор, и другие агрессивные

средства для чистки корпуса сне-

гохода и пластмассовых деталей.

Для чистки блоков и шкивов рекомендуем
пользоваться чистящим средством Pulley
Flange Cleaner (P/N 413 711 809).

Осмотрите корпус снегохода, устраните заме-
ченные дефекты.
Закрасьте мелкие точечные дефекты на ме-

таллических деталях. На все металлические

детали, включая хромированные стержни
амортизаторов, распылите защитную смазку
Bombardier Lube (P/N 293 600 016).
Нанесите защитную восковую пасту на кор-
пус снегохода и все окрашенные детали рамы.
Наносите пасту только на поверхности с бле-

стящей, глянцевой отделкой. Накройте снего-
ход чехлом, чтобы во время хранения на его

корпусе не скапливалась пыль.

Снегоход должен храниться в сухом прохлад-
ном месте. Накройте снегоход непрозрачным
чехлом, чтобы защитить пластмассовые дета-
ли и лакокрасочное покрытие от воздействия
солнечных лучей.

Приподнимите заднюю часть снегохода так,

чтобы гусеница не касалась опорной поверх-

ности. Поставьте снегоход на механическую
опору.
Не ослабляйте натяжение гусеничной ленты.

24.12.2010 12:42:14

Снятие и установка ремня

вариатора

Снимите колпачок шнура безопасности с вы-
ключателя двигателя. Откройте моторный отсек.

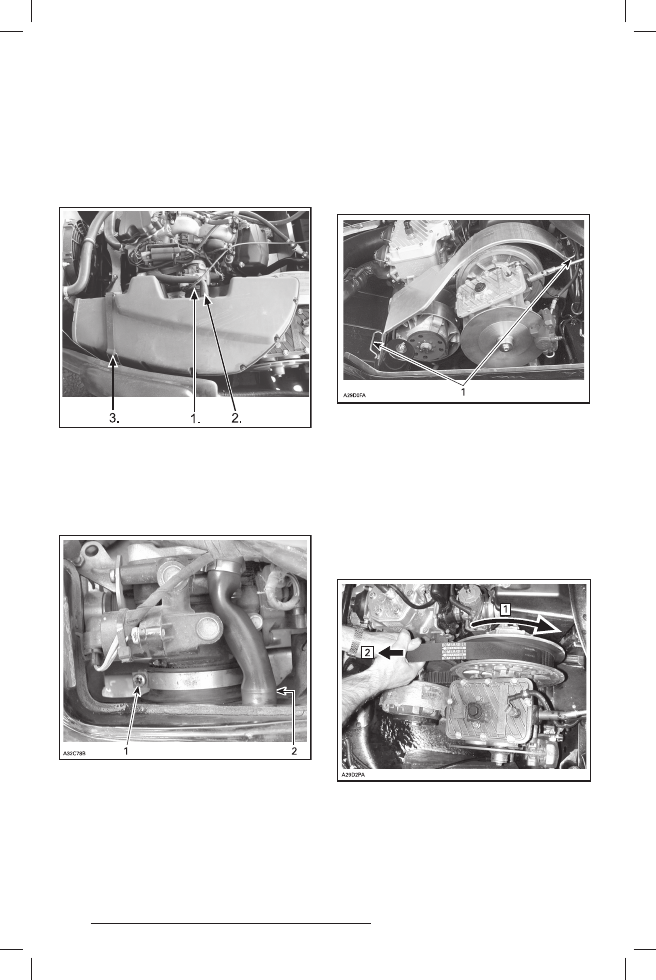

1. СНЯТЬ ГЛУШИТЕЛЬ ВПУСКА ВОЗДУХА

Снятие глушителя впуска воздуха

1. Винт с буртиком

2. Вентиляционный шланг
3. Защёлка

Ослабьте винт с буртиком на уплотняющем
кольце глушителя шума впуска воздуха.
Отсоедините вентиляционный шланг двигате-
ля от глушителя.

1. Винт с буртиком

2. Вентиляционный шланг двигателя

Снимите защёлку с глушителя шума впуска
воздуха.
Снимите глушитель шума впуска воздуха.
2. СНЯТЬ ЗАЩИТНЫЙ КОЖУХ РЕМНЯ ВА-
РИАТОРА

Снятие защитного кожуха ремня ва-

риатора

1. Фиксирующие шпильки

Извлеките фиксирующие шпильки на обоих
концах защитного кожуха ремня вариатора.

Снимите защитный кожух ремня вариатора.
3. СНЯТЬ РЕМЕНЬ ВАРИАТОРА

Снятие ремня вариатора

Поверните подвижный диск по часовой стрел-
ке, затем потяните за ремень и разведите ди-

ски ведомого шкива. Инструкции по снятию

и установке ремня вариатора приведены
на табличках.

1. Повернуть по часовой стрелке

2. Потянуть за ремень и развести диски ведо-

мого шкива

24.12.2010 12:42:14

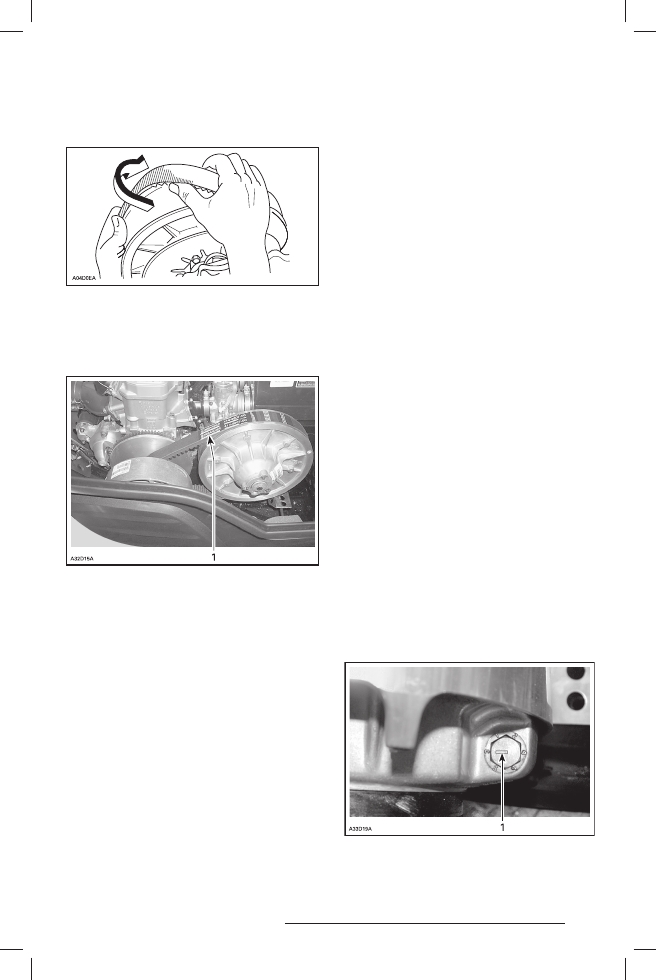

Выведите ремень из ручья шкива, перебро-

сив его через край подвижного диска, как по-

казано на рисунке.

УСТАНОВКА

Максимальный ресурс ремня обеспечивает-

ся только при правильном направлении дви-

жения. Установите ремень так, чтобы стрелка
на нем указывала на перед снегохода.

1. Стрелка указывает на переднюю часть снего-

хода

ВНИМАНИЕ: Не прикладывайте

большие усилия и не применяйте

рычажный инструмент для натяги-

вания ремня на ведомый шкив ва-

риатора. Это может стать причиной

повреждения корда ремня.

Протрите блоки обоих шкивов чистящим сред-

ством Bombardier Parts Cleaner (P/N 413 711 809).

Проведите ремень между блоками ведущего
шкива, затем между блоками ведомого шки-
ва и под ним.

См. инструкции на кожухе ремня.

Поставьте на место защитный кожух ремня
вариатора.

Срезанная сторона кожуха должна быть обра-
щена к переду снегохода (см. табличку на ко-

жухе ремня вариатора).

ПРИМЕЧАНИЕ: Защитный кожух ремня вари-

атора специально изготовлен несколько боль-

шего размера, чтобы обеспечить натяг в со-

пряжении с фиксаторами. Это позволяет сни-

зить уровень шума и вибраций. При установ-

ке кожуха необходимо сохранить этот натяг.

Регулировка ведущего шки-

ва TRA

Заводская регулировка ведущего шкива обе-

спечивает передачу максимальной мощности

двигателя при заданной частоте вращения ко-

ленчатого вала (см. раздел «ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ»). Под действием различ-

ных факторов (температура воздуха, атмос-

ферное давление, высота над уровнем моря)

обороты двигателя могут измениться, что вы-

зовет изменение динамических и других экс-

плуатационных свойств снегохода.
Регулировочными винтами необходимо до-

биться того, чтобы фактические максималь-

ные обороты соответствовали оборотам мак-

симальной мощности двигателя.

Для измерения частоты вращения коленчато-

го вала пользуйтесь цифровым тахометром

высокого класса точности.
Описываемая ниже регулировка влияет на ра-

боту двигателя только на высокой частоте

вращения коленчатого вала.
Настройка производится вращением регули-

ровочных винтов.

ВНИМАНИЕ: Число оборотов ко-

ленвала не должно превышать

значения, указанного в техниче-

ских данных. Неправильная ре-

гулировка ведущего шкива может

стать причиной серьёзных поло-

мок двигателя.

На торце головки винта имеется риска-
указатель. На приливах крышки вокруг ре-
гулировочного винта нанесены шесть меток,

обозначенные цифрами от 1 до 6.

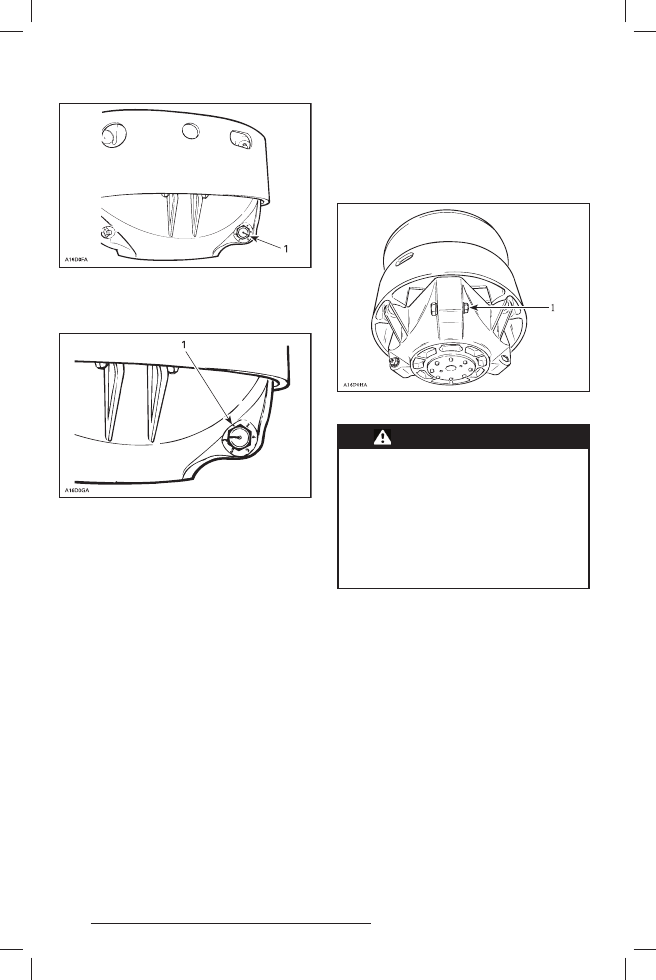

1. Риска-указатель

24.12.2010 12:42:15

1. Риска-указатель

Шесть пронумерованных меток: пять в виде
цифр от 2 до 6 и одна метка в виде точки (вме-

сто позиции 1).

ВЕДУЩИЙ ШКИВ ВАРИАТОРА TRA

1. Позиция 1 (без номера)

При повороте регулировочного винта на одно
деление частота вращения коленвала двига-

теля изменяется на 200 об/мин. Чем больше

номер позиции регулировочного винта, тем
более высокие обороты развивает двигатель,
и наоборот.
ПРИМЕР: Регулировочный винт повернут
из положения «4» в положение «6» — макси-
мальная частота вращения коленчатого вала
двигателя увеличится на 400 об/мин.
Регулировка (только при условии, что изме-
нены калибровки):
Ослабьте контргайку, чтобы частично вытянуть
регулировочный винт из крышки и переставить
его в требуемое положение. Не отвинчивайте
контргайку полностью. После регулировки за-

тяните контргайку крутящим моментом 10 Н•м.

ВНИМАНИЕ: Во избежание выпа-

дения внутренней шайбы не выни-

майте регулировочный винт полно-

стью. Все три регулировочных вин-

та ведущего шкива должны быть

установлены в одинаковое поло-

жение.

1. Ослабьте контргайку, чтобы повернуть регу-

лировочный винт

ПРЕДОСТЕРЕЖЕНИЕ

Установите кожух ремня вариато-

ра. Запрещается пуск двигателя

при открытом капоте и снятом ко-

жухе. Неквалифицированное тех-

ническое обслуживание, измене-

ние конструкции или неправиль-

ная регулировка отрицательно

влияют на работоспособность ва-

риатора и долговечность ремня.

Обратитесь к дилеру Lynx.

Состояние ремня вариатора

Осмотрите ремень вариатора, убедитесь в от-
сутствии трещин, потёртостей, признаков не-
нормального износа (неравномерный или од-
носторонний износ, отсутствие внутренних
зубцов, разрывы нитей армирующего корда
и т. д.). Возможные причины ненормального
износа: неправильная установка шкивов вари-
атора, трогание снегохода при излишне высо-
ких оборотах двигателя, когда гусеничная лен-

та приморожена, начало движения до прогре-

ва двигателя, наличие задиров или загрязне-
ние рабочих поверхностей шкивов, попадание
масла на ремень или остаточные деформации
запасного ремня. Обратитесь к дилеру Lynx.
Измерьте ширину ремня вариатора. Ремень
подлежит обязательной замене, если его ши-
рина меньше предельного допустимого зна-

чения (см. раздел «ТЕХНИЧЕСКИЕ ХАРАК-

ТЕРИСТИКИ»).

24.12.2010 12:42:15
