Snowmobile Polaris 600 RMK F/O, 700 RMK F/O, 800 RMK F/O (2004 year). Manual - part 12





D3

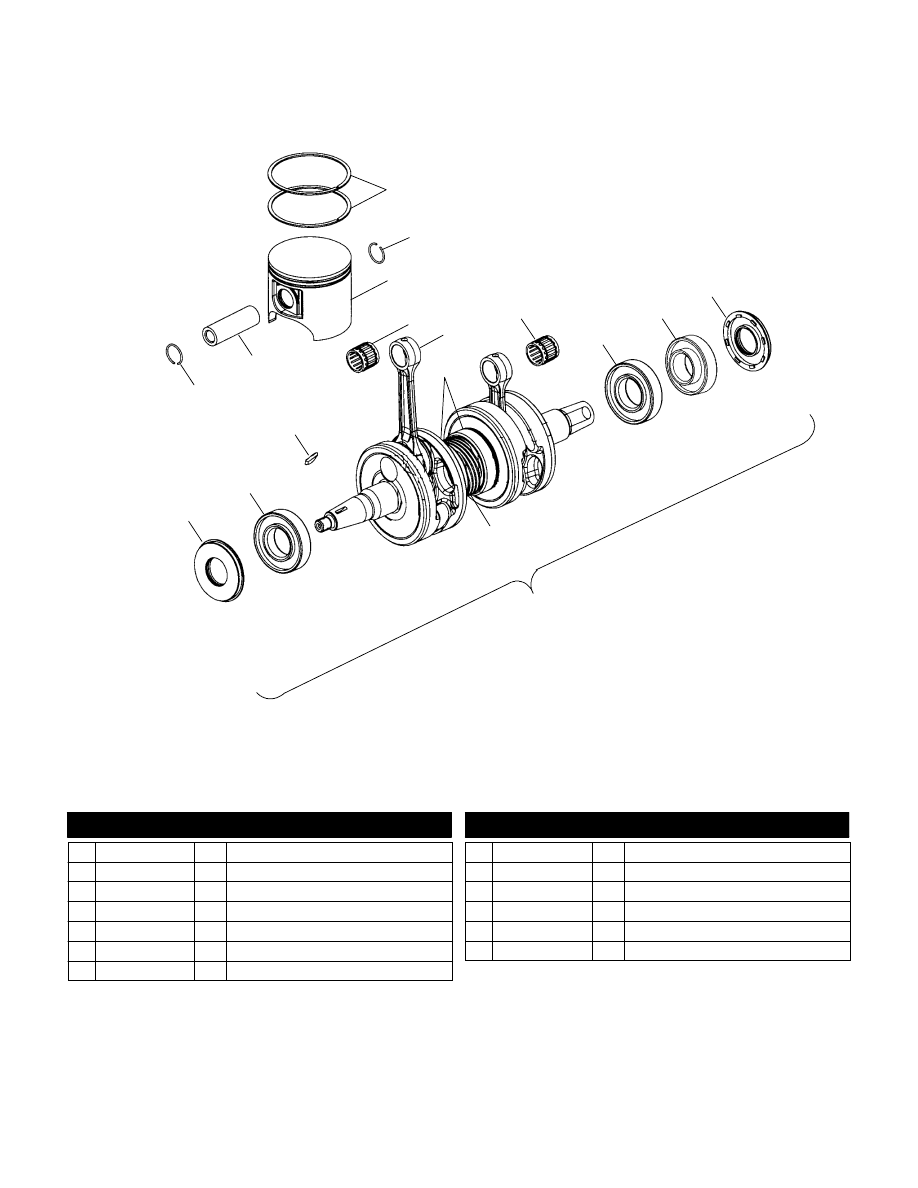

PISTON and CRANKSHAFT (600)

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC

1

2

2

3

4

4

5

6

7

8

9

10

11

12

9

7

13

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 2201256

2 Kit, Piston Rings

2 3022950

4 Circlip, Piston

3 2202258

2 Kit, Piston (Incl. 1,2,13)

4 3552108

2 Bearing

5 2201132

1 Kit, Asm., Connecting Rod

6 3513508

2 Bearing, Ball

7 3585503

2 Bearing, Ball

8 3514310

1 Bearing, Ball

9 5411394

2 Seal, Flanged

10 5131373

1 Gear, Pump Drive

11 2202257

1 Kit, Crankshaft (Incl. 6-10)

12 7721117

1 Key, Woodruff

13 --------------

2 Pin, Piston

3/03

D4

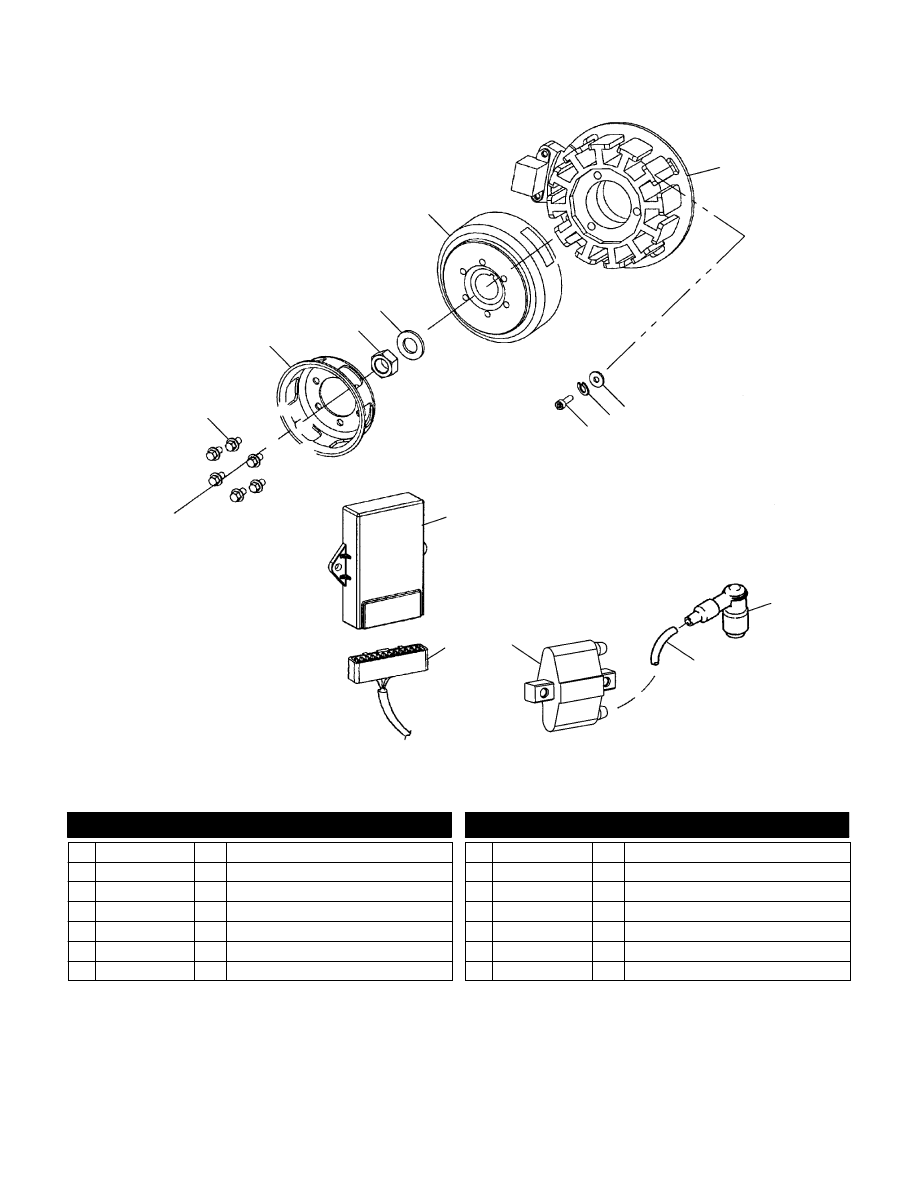

MAGNETO (600)

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC

1

2

3

4

5

6

7

8

9

10

11

12

13

14

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7517278

6 Screw

2 3040161

1 Pulley, Starting, Recoil

3 7546909

1 Nut, Hex

4 7555907

1 Washer

5 4010677

1 Flywheel, Ignition

6 4060222

1 Stator, Ignition

7 7555970

3 Washer, Flat

8 7555969

3 Washer, Lock

9 7517314

3 Screw

10 2202526

1 Kit, CDI (Incl. Nyogel and Decal)

11 4010811

1 Harness, Ignition

12 4060229

1 Coil, Ignition

13 4010124-305

2 Wire, Ignition

14 4020159

2 Cap, Spark Plug

3/03

D5

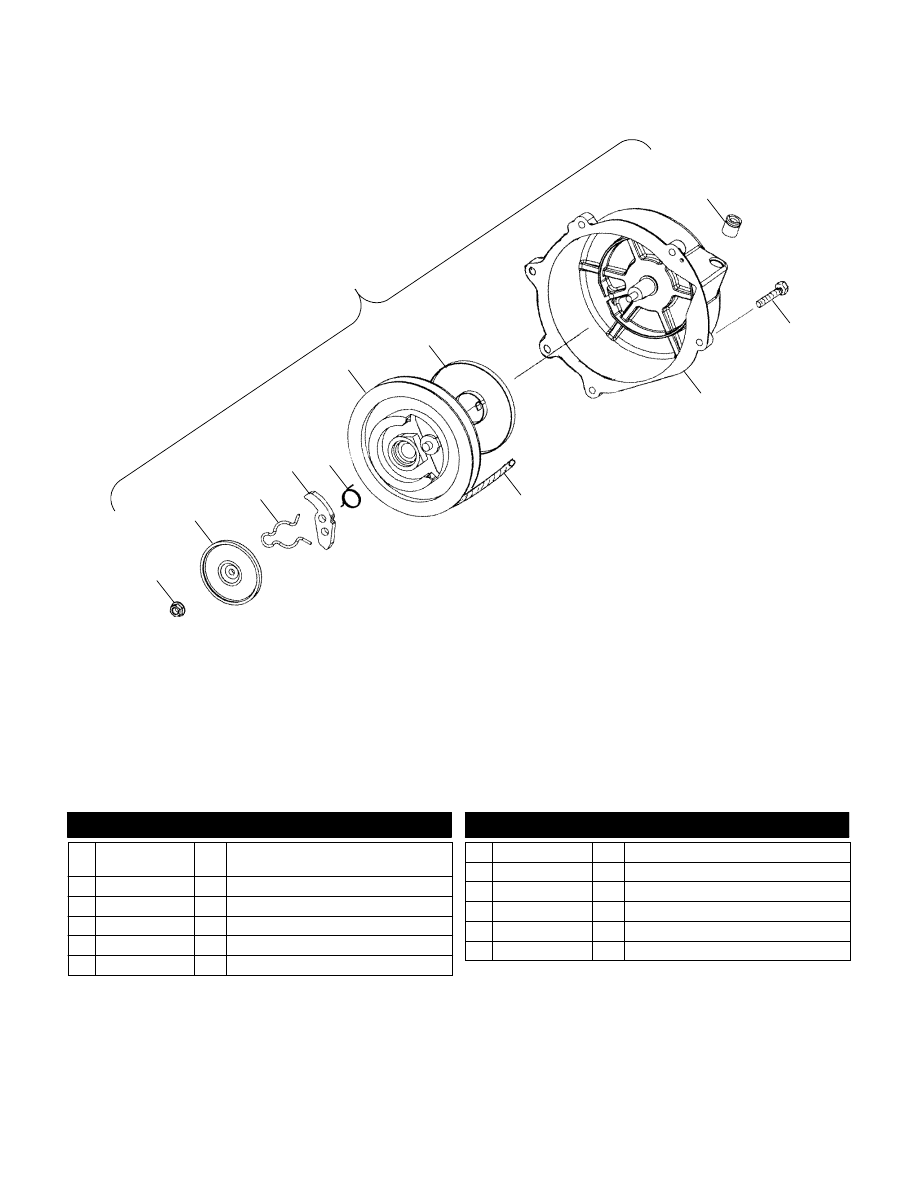

RECOIL STARTER (600)

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC

1

2

3

4

5

6

7

8

9

10

11

12

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 1202298

1 Asm., Recoil Electric Reverse

(Incl. 2-8,11,12)

2 3040163

1 Nut, Fastening

3 3040164

1 Plate, Friction

4 3040167

1 Spring, Friction

5 5246108

1 Ratchet, Pawl, Electric Reverse

6 3040166

1 Spring, Return

7 3040168

1 Reel

8 3040170

1 Spring, Spiral

9 3040171

1 Bushing, Rope Slide, Recoil

10 7516827

6 Screw

11 5630645

1 Housing, Recoil Starter

12 3040169

1 Rope, Starter

3/03

D6

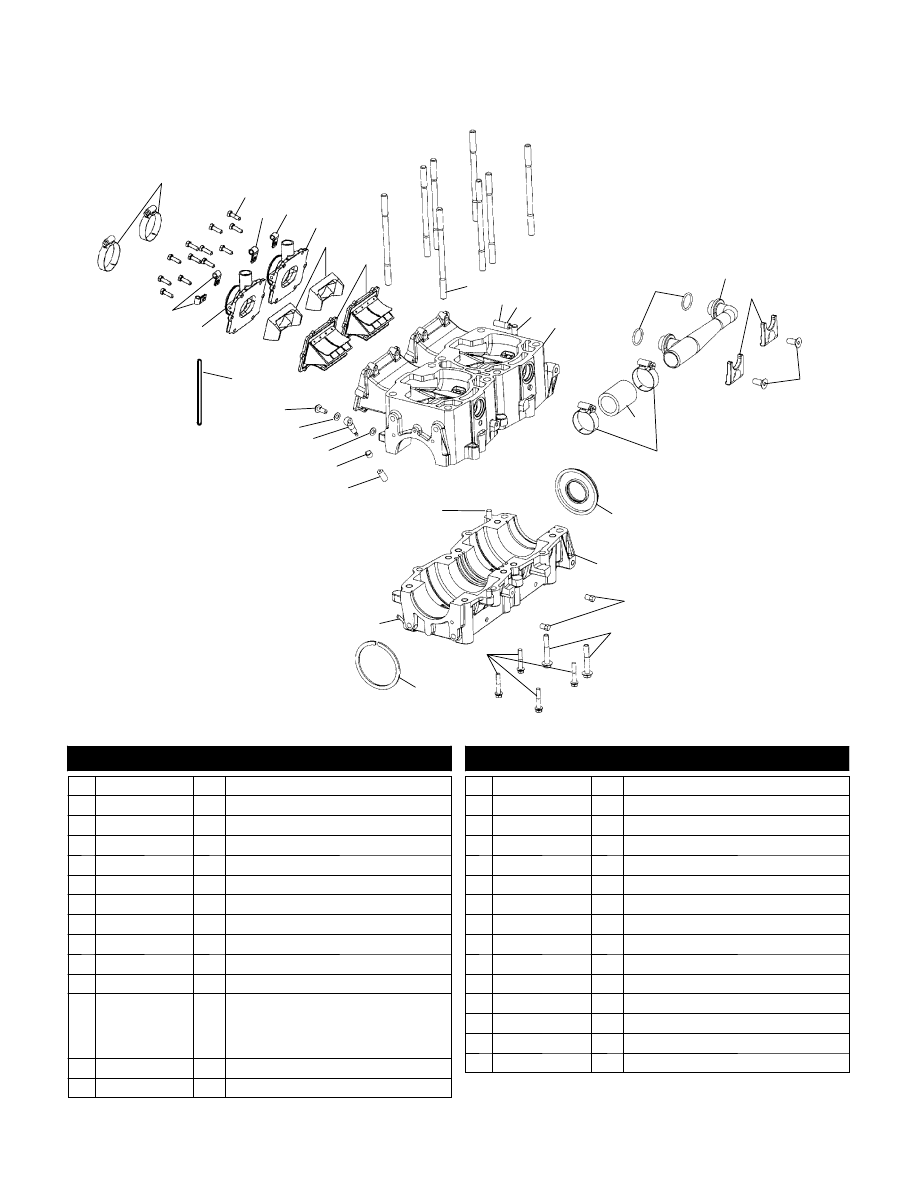

CRANKCASE (700/800)

700 RMK 144 F/O S04NK7CS and 700 RMK 144 STOCK A S04NK7CSA and 700 RMK 144 STOCK B S04NK7CSB and 700 RMK 144 STOCK C S04NK7CSC and 700 RMK 151 F/O S04NL7CS and 700 RMK 151 STOCK A

S04NL7CSA and 700 RMK 151 STOCK B S04NL7CSB and 700 RMK 151 STOCK C S04NL7CSC and 800 RMK 144 F/O S04NK8CS and 800 RMK 144 STOCK A S04NK8CSA and 800 RMK 144 STOCK B S04NK8CSB and 800

RMK 144 STOCK C S04NK8CSC and 800 RMK 151 F/O S04NL8CS and 800 RMK 151 STOCK A S04NL8CSA and 800 RMK 151 STOCK B S04NL8CSB and 800 RMK 151 STOCK C S04NL8CSC and 800 RMK 159 F/O S08NM8CS

and 800 RMK 159 STOCK A S08NM8CSA and 800 RMK 159 STOCK B S08NM8CSB and 800 RMK 159 STOCK C S08NM8CSC

8

12

28

27

26

13

10

14

15

16

18

17

19

23

21

22

12

26

9

20

25

11

24

1

2

4

5

6

7

4

5

10

9

29

3

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7080681

2 Clamp, Hose

2 7517398

12 Screw

3 7080880

1 Clamp, Hose

4 7080683

3 Clamp, Hose

5 1253327

2 Adapter, Carb

6 5433151

2 Stuffer, Reed Block

7 1201825

2 Asm., Reed Valve

8 5131677

8 Stud, Cylinder Flange

9 8450061-600

AR Line, Fuel

10 7080603

2 Clamp

11 7051020

1 Valve, Check

12 2202233

2202336

1

1

Kit, Crankcase (700)

(Incl. 9,13,22,23,26)

Kit, Crankcase (800)

(Incl. 8,11,21,22,24,25)

13 5411125

2 O-Ring

14 5630610

1 Manifold, Water, Inlet

15 5243431

2 Retainer, Inlet Water, Manifold

16 7516736

2 Screw

17 8450068-04

1 Hose

18 7080560

2 Clamp, Hose

19 5411394

1 Seal, Flanged

20 7051529

2 Plug

21 7516919

2 Screw

22 7516732

4 Screw

23 7710441

1 Ring, Retaining

24 7052322

1 Fitting

25 7663001

2 Pin, Dowel

26 7555998

2 Washer, Flat

27 7052160

1 Valve, Check, Oil Pump

28 7517319

1 Screw

29 7080654

1 Retainer

3/03
