Snowmobile Polaris 600 RMK F/O, 700 RMK F/O, 800 RMK F/O (2004 year). Manual - part 11





C13

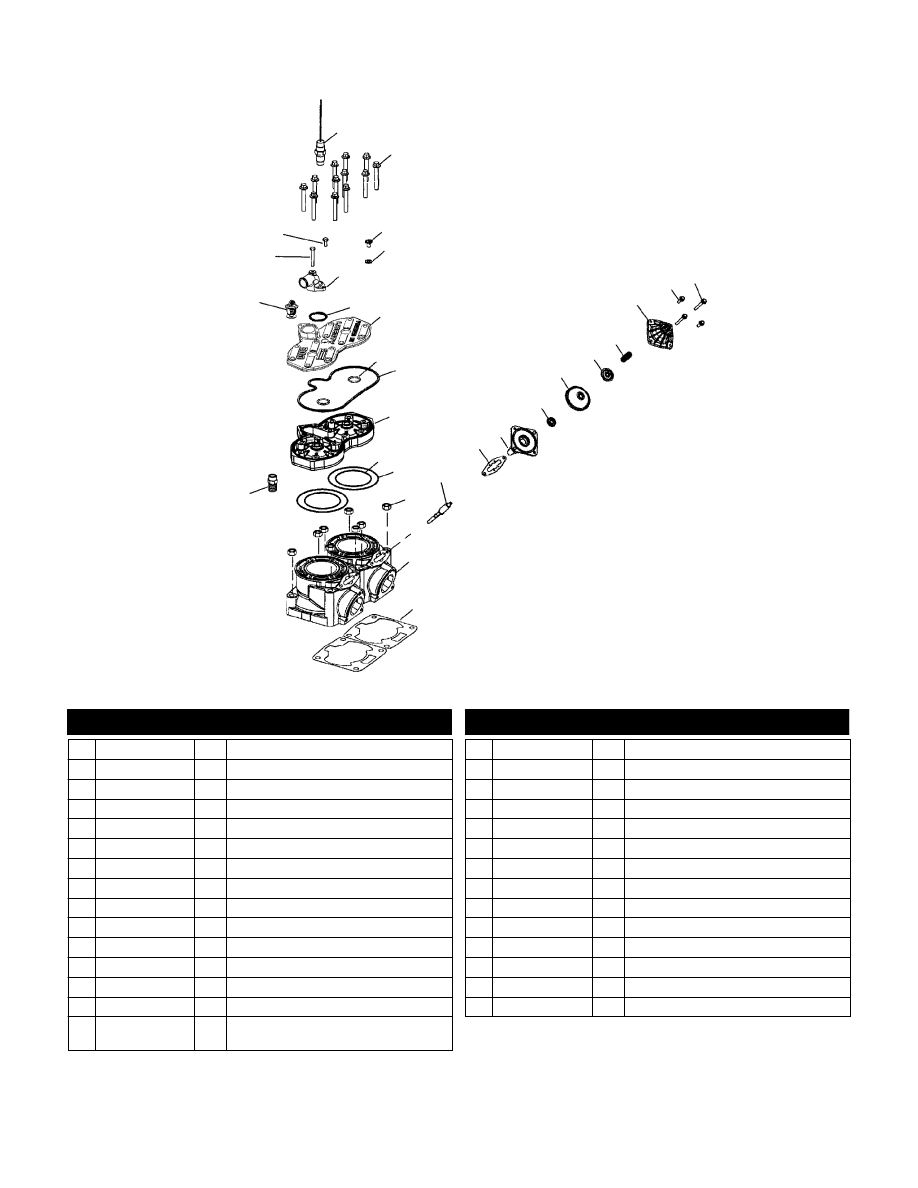

CYLINDER (600)

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22 23

24

25

27

28

29

26

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 4010398

1 Sensor, Temperature

2 7517533

12 Screw

3 7517679

1 Screw

4 7555998

1 Washer, Flat

5 5631391

1 Cover, Thermostat

6 5411521

1 O-Ring

7 5631425-366

1 Cover, Head

8 5411411

2 O-Ring

9 5411465

1 Seal, Rubber Head Cover

10 3021322

1 Head, Cylinder

11 5410932

2 O-Ring

12 5411359

2 O-Ring

13 7547013

8 Nut

14 5133380

2 Valve, Guillotine

15 5812350

2 Gasket, Base to Cylinder Exhaust

Valve

16 1202216

2 Asm., Base Exhaust Valve Dom.

17 5132950

2 Washer, Bellows, Exh. Valve, Dom.

18 5412399

2 Bellows

19 5631381

2 Cap/Nut, Bellows, Exh. Valve Dom.

20 7041786-03

2 Spring, Comp.

21 1202640

2 Asm., Housing, w/Bushing

22 7516820

4 Screw

23 7517932

4 Screw

24 3021333

2 Cylinder

25 5811916

2 Gasket, Cylinder Base

26 7052234

1 Fitting

27 7052258

1 Thermostat

28 7517950

1 Screw

29 7516822

1 Screw

3/03

C14

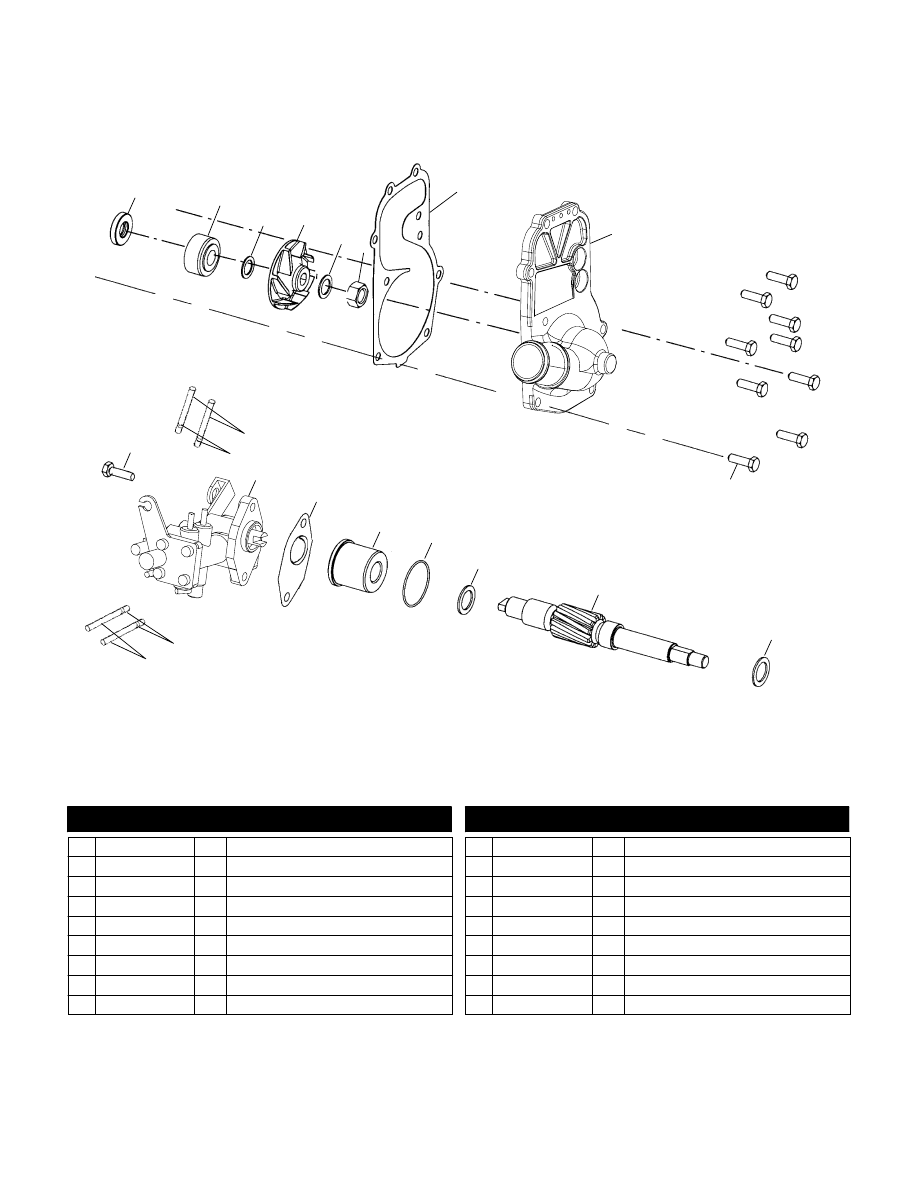

WATER PUMP/OIL PUMP (600)

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC

1

2

3

4

5

6

7

8

9

10

11

12

10

13

14

15

18

17

17

16

16

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5411197

1 Seal

2 3610067

1 Seal, Waterpump

3 7556006

1 Washer, Flat

4 5432330

1 Impeller, Waterpump

5 7555874

1 Washer, Flat

6 7546804

1 Nut, Nylok

7 5811601

1 Gasket, Waterpump Cover

8 5630920

1 Cover, Waterpump

9 7516822

9 Screw

10 7555977

2 Washer, Thrust

11 5131855

1 Driveshaft, Water/Oil Pump

12 5411196

1 O-Ring

13 5010391

1 Bearing, Pump Shaft, Flanged

14 5811789

1 Gasket, Oil Pump

15 2540105

1 Asm., Pump, Oil

16 7080603

4 Clamp

17 8450061--600

AR Line, Oil

18 7517277

2 Screw

3/03

D1

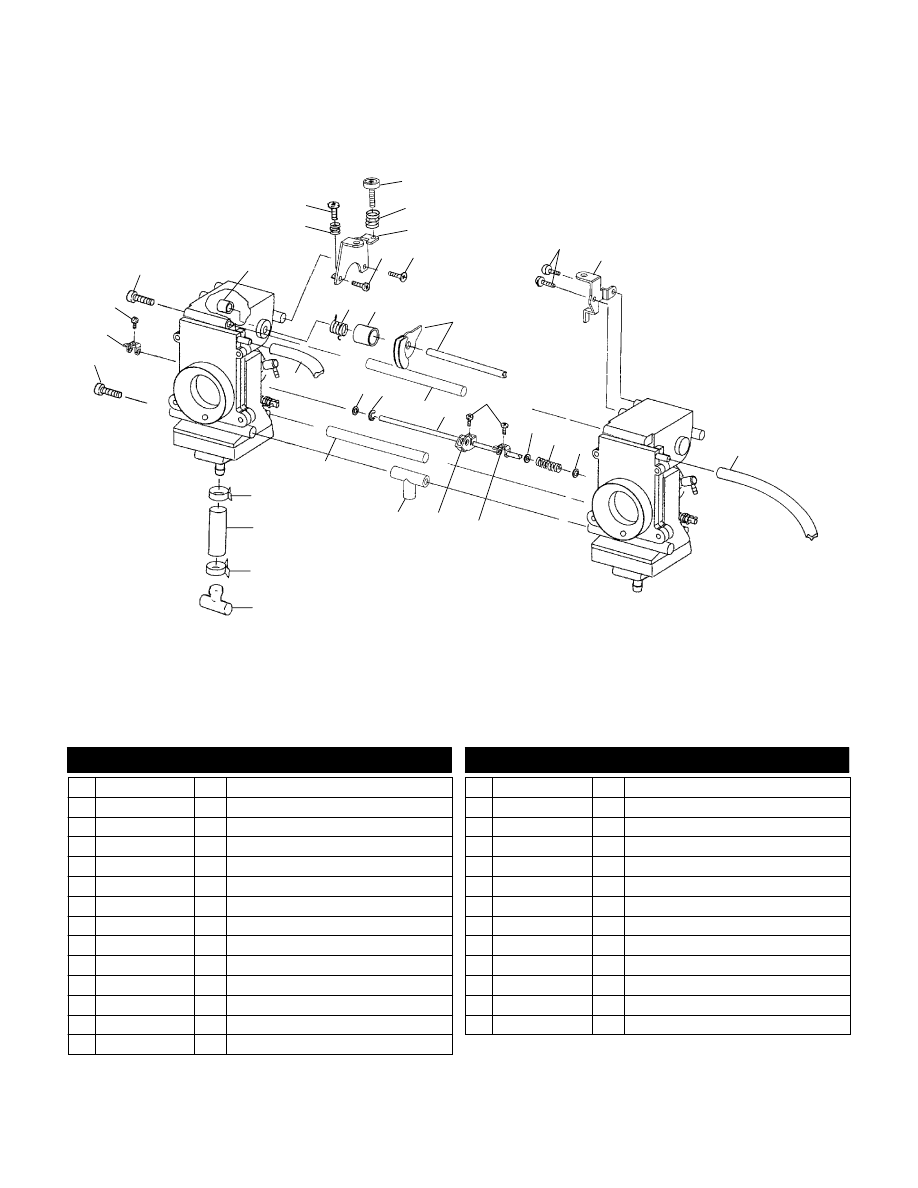

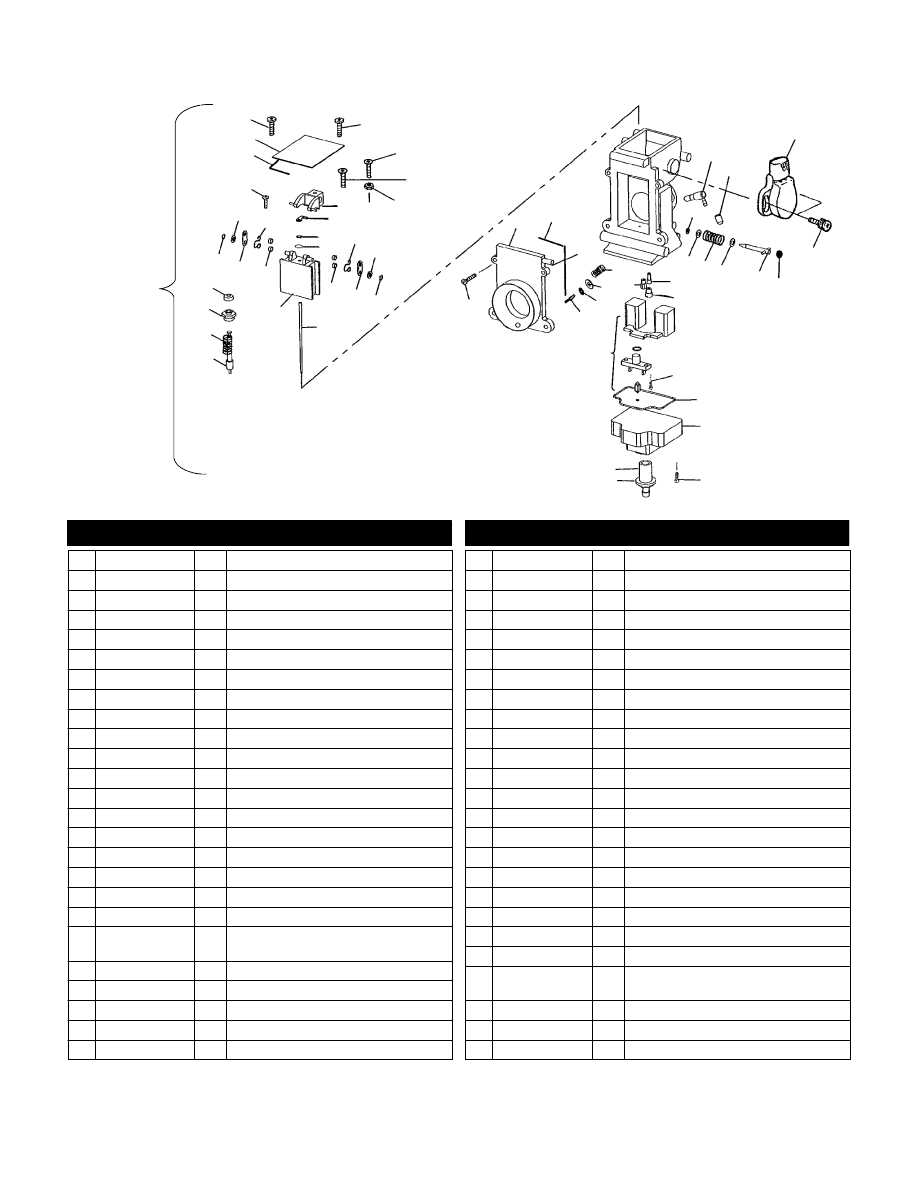

CARBURETOR (600)

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

6

7

8 9 10

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42 43 42

44 45

46

47

48

49

50

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 1253491

1 Asm., Carburetor

2 3130951

4 Screw

3 3130872

2 Cap, Top

4 3130871

2 Gasket

5 3130844

2 Screw

6 3130846

4 Washer, Packing

7 3130856

4 Clip

8 3130845

8 Ring

9 3130857

4 Plate

10 3130847

4 E-Ring

11 3130831

2 Cap, Rubber, Starter

12 3130830

2 Holder, Guide, Starter

13 3130829

2 Spring, Starter

14 3130828

2 Asm., Plunger

15 3131216

2 Valve, Piston, Notched (1.5)

16 3131377

2 Needle, Jet (9DGI01-60)

17 3130867

2 Packing

18 3130868

2 E-Ring

19 3130843

2 Plate

20 3130855

3130849

1

1

Asm., Lever, LH

Asm., Lever, RH

21 3130848

1 Ring

22 3130854

1 Screw, LH

23 3130850

1 Screw, RH

24 3130825

8 Screw, Air Funnel

25 3131335

2 Asm., Funnel

26 3131356

2 O-Ring, Air Funnel, Long

27 3130808

1 Pin

28 3131371

1 Spring

29 3130134

2 Jet, Main (310)

30 3131372

1 Washer

31 3130522

1 O--Ring

32 3131336

2 Screw, Air

33 3130859

2 Asm., Float

34 3131248

2 Bolt, Drain

35 3130863

2 O-Ring, Screw, Drain

36 3130824

2 Screw, Float Bowl

37 3130858

2 Body, Float

38 3130861

2 O-Ring, Float Bowl

39 3130860

2 Screw, Valve Seat

40 3130068

2 Jet, Pilot (45)

41 3130768

2 Jet, Starter (140)

42 3130837

4 Washer

43 3130836

2 Spring

44 3130987

2 Adjuster

45 3130986

1 Cap

46 3131010

2 Screw (MAG Side)

47 3131009

1 Asm., Sensor, Throttle Position

(MAG Side)

48 3130479

2 Cap

49 3130835

2 Packing

50 7051020

2 Valve, Check, 90 Degree

3/03

D2

CARBURETOR (600)

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC

1

1

2

3

4

5

6

7

8

9

10

11

12 13

14

15

16

17

18

19

20

21

18

3

22

18

17

21

2

23

24

25

25

26

27

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 3130834

2 Bolt, Rack Style

2 3130832

2 Lever, Starter

3 3130833

3 Screw, Starter

4 3140032

1 Ring

5 3130817

1 Spring

6 3130816

1 Screw

7 3131285

1 Adjuster

8 3131284

1 Spring

9 3131380

1 Bracket

10 3130810

1 Screw

11 3130809

1 Screw

12 3130950

1 Spring

13 3130853

1 Ring

14 3131370

1 Asm., Shaft

15 3130821

2 Screw

16 3130820

1 Bracket

17 3131137

2 Hose, Vent

18 3130842

3 Packing, Starter Shaft

19 3130841

1 Spring, Starter Shaft

20 3130840

1 Shaft

21 3130852

2 Ring, Rack Style

22 3130839

1 E-Ring

23 3130819

1 Lever, Starter

24 3131374

1 Asm., Nipple

25 7080003

4 Clamp, Hose

26 8350017-600

AR Line, Fuel

27 5431893

2 Plug, Trap

3/03
