Snowmobile Polaris 600 RMK F/O, 700 RMK F/O, 800 RMK F/O (2004 year). Manual - part 8





C1

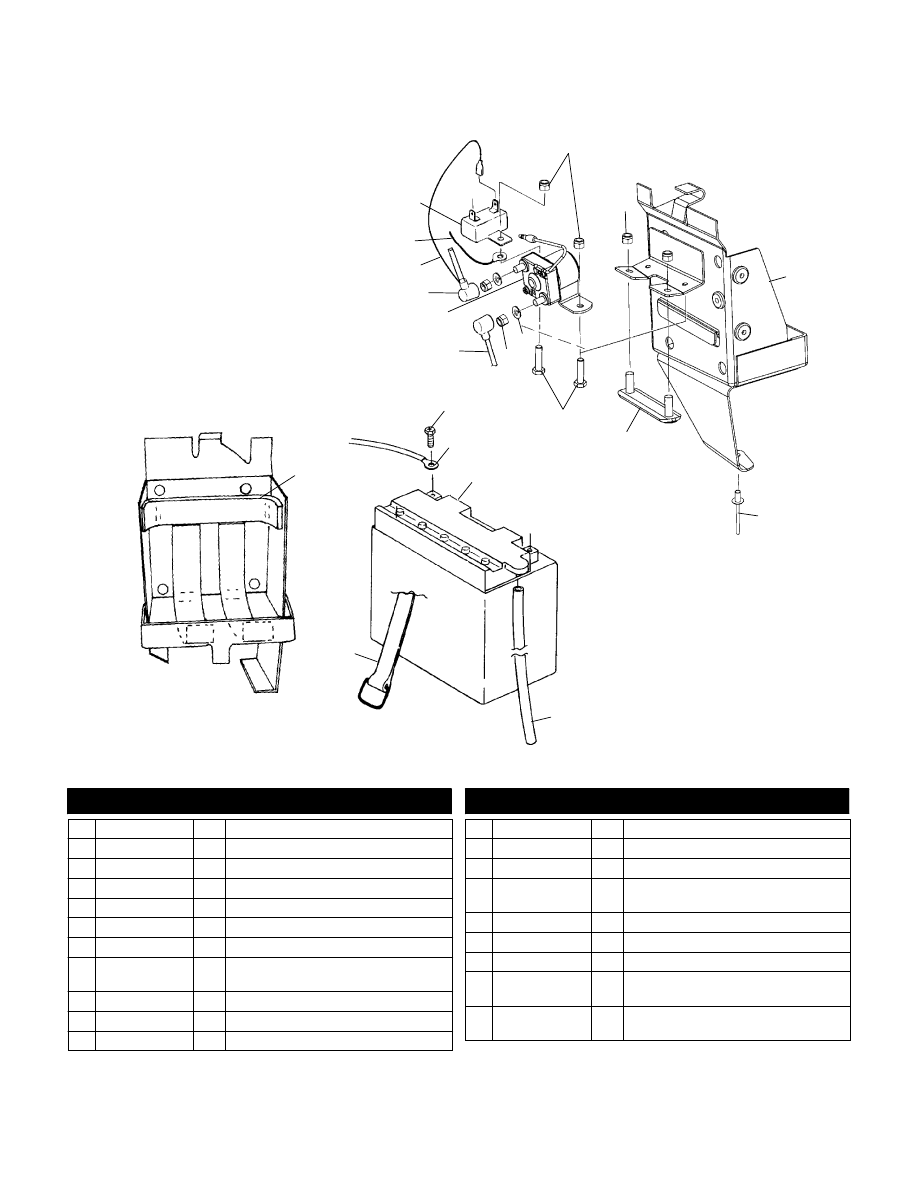

BATTERY BOX

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC and 700 RMK 144 F/O S04NK7CS and 700 RMK 144 STOCK A

S04NK7CSA and 700 RMK 144 STOCK B S04NK7CSB and 700 RMK 144 STOCK C S04NK7CSC and 700 RMK 151 F/O S04NL7CS and 700 RMK 151 STOCK A S04NL7CSA and 700 RMK 151 STOCK B S04NL7CSB and 700

RMK 151 STOCK C S04NL7CSC and 800 RMK 144 F/O S04NK8CS and 800 RMK 144 STOCK A S04NK8CSA and 800 RMK 144 STOCK B S04NK8CSB and 800 RMK 144 STOCK C S04NK8CSC and 800 RMK 151 F/O S04NL8CS

and 800 RMK 151 STOCK A S04NL8CSA and 800 RMK 151 STOCK B S04NL8CSB and 800 RMK 151 STOCK C S04NL8CSC and 800 RMK 159 F/O S08NM8CS and 800 RMK 159 STOCK A S08NM8CSA and 800 RMK 159

STOCK B S08NM8CSB and 800 RMK 159 STOCK C S08NM8CSC

1

2

3

10

4

5

6

8

19

20

9

15

12

11

16

18

13

17

7

14

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 5810290

3 Pad, Battery

2 2450020

1 Asm., Strap, Battery Hold-Down

3 5432077

AR Tube, Battery Vent

4 4140006

1 Battery

5 4010114

1 Cable, Battery

6 2200361

1 Kit, Battery Bolt

7 4010107

1 Cable, Solenoid/Starter

8 --------------

1 Switch, Magnetic(See Starting Motor

(700)(800) Pg. E2, Ref. 18)

9 5410346

2 Insulator, Cable

10 2460393

1 Asm., Cable, Battery/Solenoid

11 4010108

1 Wire, Jumper, Solenoid/Battery

12 2434008

1 Breaker, Circuit

13 7541925

2 Nut, Nylok

14 7542122

2 Nut, Nylok

15 1013256-067

1013679-067

1

1

Box, Battery (600)

Box, Battery (700)(800)

16 7621467

1 Rivet

17 1013385

1 Plate, Stud, Battery Box

18 7511930

2 Bolt

19 --------------

2 Washer, Spring (See Starting Motor

(700)(800) Pg. E2, Ref. 17)

20 --------------

2 Nut (See Starting Motor (700)(800) Pg.

E2, Ref. 16)

3/03

C2

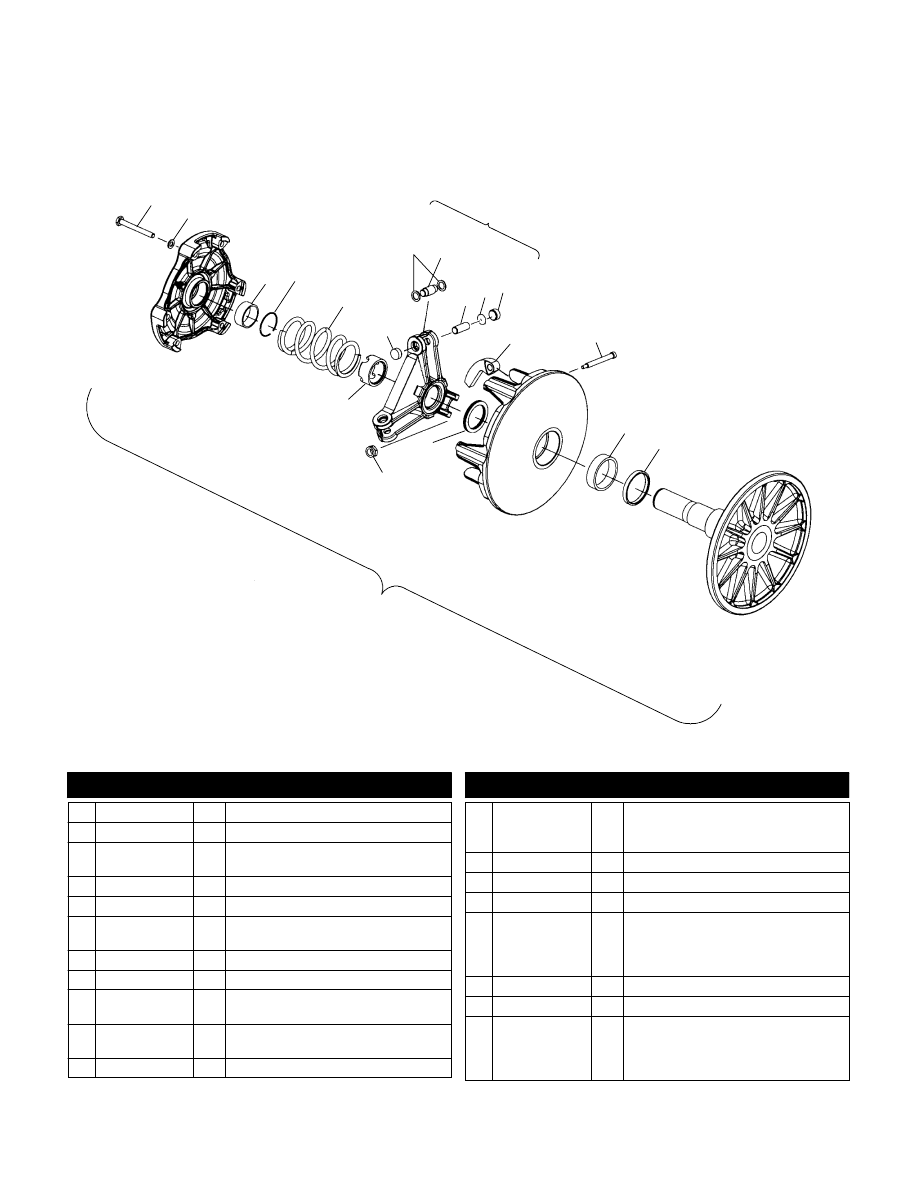

DRIVE CLUTCH (Manual Start Models)

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC and 700 RMK 144 F/O S04NK7CS and 700 RMK 144 STOCK A

S04NK7CSA and 700 RMK 144 STOCK B S04NK7CSB and 700 RMK 144 STOCK C S04NK7CSC and 700 RMK 151 F/O S04NL7CS and 700 RMK 151 STOCK A S04NL7CSA and 700 RMK 151 STOCK B S04NL7CSB and 700

RMK 151 STOCK C S04NL7CSC and 800 RMK 144 F/O S04NK8CS and 800 RMK 144 STOCK A S04NK8CSA and 800 RMK 144 STOCK B S04NK8CSB and 800 RMK 144 STOCK C S04NK8CSC and 800 RMK 151 F/O S04NL8CS

and 800 RMK 151 STOCK A S04NL8CSA and 800 RMK 151 STOCK B S04NL8CSB and 800 RMK 151 STOCK C S04NL8CSC and 800 RMK 159 F/O S08NM8CS and 800 RMK 159 STOCK A S08NM8CSA and 800 RMK 159

STOCK B S08NM8CSB and 800 RMK 159 STOCK C S08NM8CSC

1

2

3

4

5

10 11

6

7

8

18

6

16

12

13

17

14

15

19

9

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7512265

6 Bolt

2 7552801

6 Washer, Spring Lock

3 3576516

3514347

1

1

Bearing, Cover (600)(700)

Bearing, Cover (800)

4 7710417

1 Ring, Retaining, Cover

5 7042083

1 Spring, Clutch, Black/Green

6 5430445

5434188

6

6

Button, Guide (600)(700)

Button, Guide (800)

7 5430945

6 Washer, Multilube

8 1321622

3 Asm., Roller and Bushing

9 2201169

1 Kit, Wide Roller Spider Rebuild

(Incl. 6-13)

10 5133079

5133054

3

3

Pin, Roller (600)(700)

Pin, Roller (800)

11 2200387

1 Kit, Drive Clutch Shim

12 1321685

1321684

1321587

3

3

3

Asm., Weight/Bushing, 10-54 (600)

Asm., Weight/Bushing, 10-56 (700)

Asm., Weight/Bushing, 10-60 (800)

13 7515105

3 Pin, Hardened Weight

14 3576502

1 Bearing, Sleeve

15 5010188

1 Insert, Moveable

16 5210754

5210753

5242981

5210752

AR

AR

AR

AR

Spacer (.050)

Spacer (.032)

Spacer (.025)

Spacer (.020)

17 7541906

3 Nut, FLEXLOC

18 5020425

1 Nut, Jam

19 1321928

1321880

1

1

Asm., Drive Clutch, Basic 114

(Less 5,12)(600)(700)

Asm., Drive Clutch, Basic 108

(Less 5,12)(800)

3/03

C3

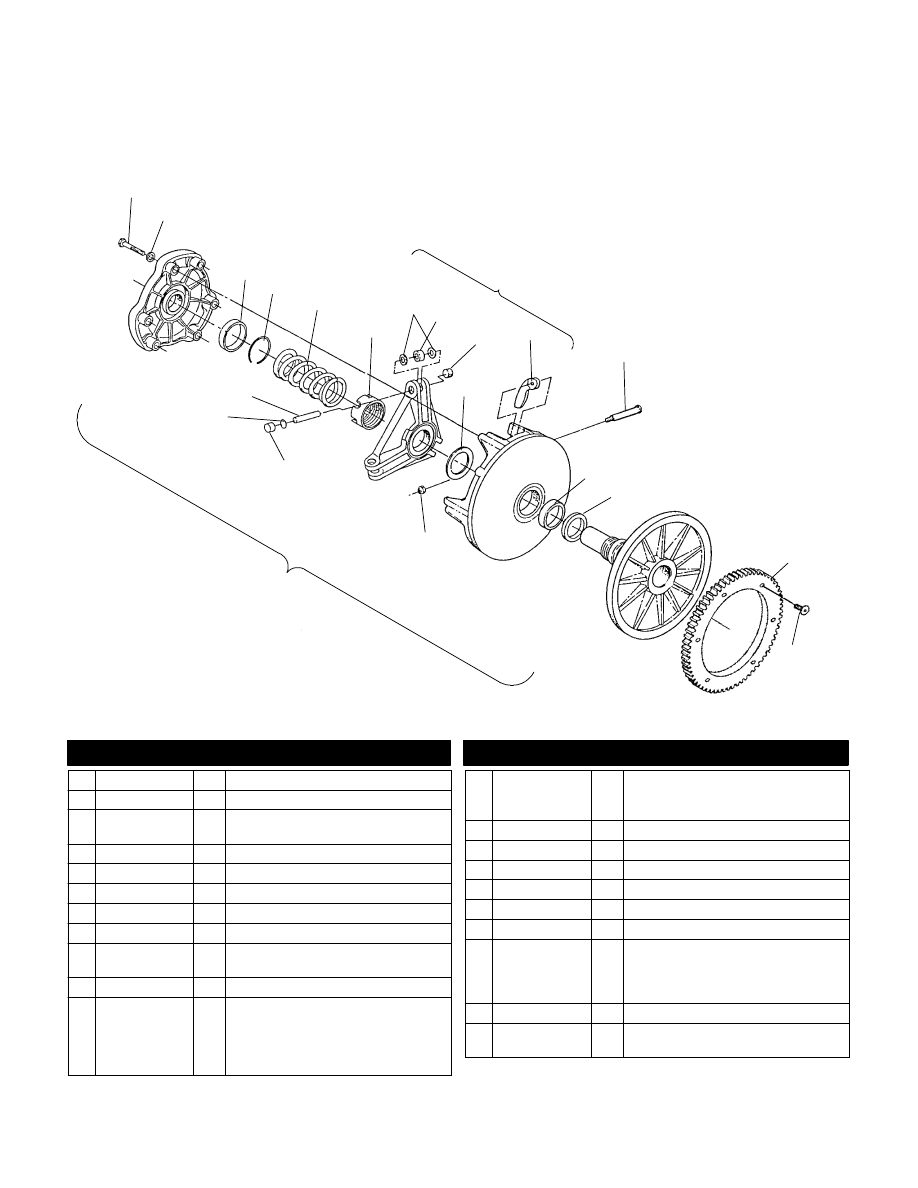

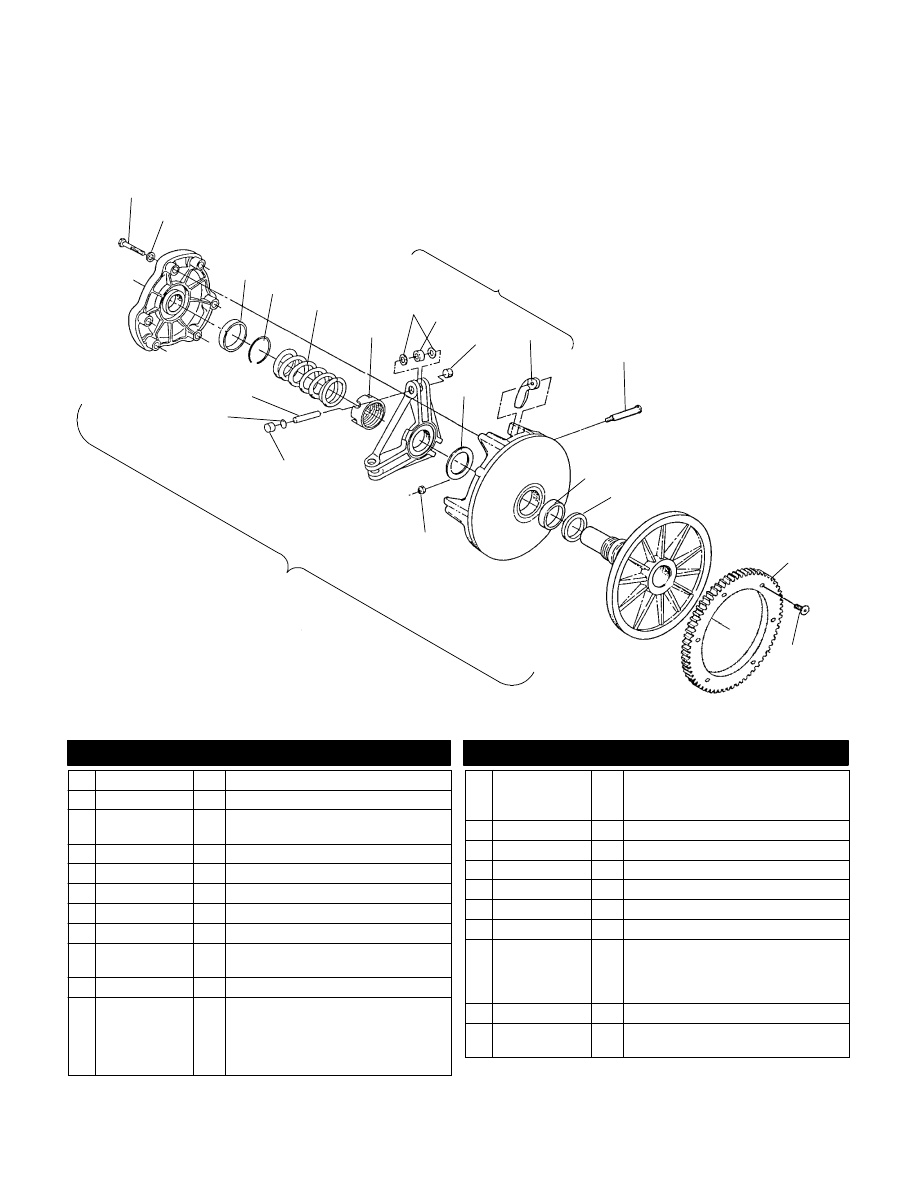

DRIVE CLUTCH (Electric Start Models)

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC and 700 RMK 144 F/O S04NK7CS and 700 RMK 144 STOCK A

S04NK7CSA and 700 RMK 144 STOCK B S04NK7CSB and 700 RMK 144 STOCK C S04NK7CSC and 700 RMK 151 F/O S04NL7CS and 700 RMK 151 STOCK A S04NL7CSA and 700 RMK 151 STOCK B S04NL7CSB and 700

RMK 151 STOCK C S04NL7CSC and 800 RMK 144 F/O S04NK8CS and 800 RMK 144 STOCK A S04NK8CSA and 800 RMK 144 STOCK B S04NK8CSB and 800 RMK 144 STOCK C S04NK8CSC and 800 RMK 151 F/O S04NL8CS

and 800 RMK 151 STOCK A S04NL8CSA and 800 RMK 151 STOCK B S04NL8CSB and 800 RMK 151 STOCK C S04NL8CSC and 800 RMK 159 F/O S08NM8CS and 800 RMK 159 STOCK A S08NM8CSA and 800 RMK 159

STOCK B S08NM8CSB and 800 RMK 159 STOCK C S08NM8CSC

1

2

3

4

5

6

7 8

10

11

12

13

14

15

16

17

18

19

20

21

10

9

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7512265

6 Bolt

2 7552801

6 Washer, Spring Lock

3 3576516

3514347

1

1

Bearing, Cover (600)(700)

Bearing, Cover (800)

4 7710417

1 Ring, Retaining, Cover

5 7042083

1 Spring, Clutch, Black/Green

6 5020425

1 Nut, Jam

7 5430945

6 Washer, Multilube

8 1321622

3 Asm., Roller and Bushing

9 2201169

1 Kit ,Wide Roller Spider Rebuild

(Incl. 7-13,21)

10 5430445

6 Button, Guide

11 5210754

5210753

5242981

5210752

5132542

AR

AR

AR

AR

AR

Spacer (.050)

Spacer (.032)

Spacer (.025)

Spacer (.020)

Spacer, Clutch, Drive (.130)(700)

12 1321685

1321684

1321587

3

3

3

Asm., Weight/Bushing 10-54 (600)

Asm., Weight/Bushing 10-56 (700)

Asm., Weight/Bushing 10-60 (800)

13 7515105

3 Pin, Weight, Hardened

14 3576502

1 Bearing, Sleeve

15 5010188

1 Insert, Moveable

16 5131062

1 Gear, Ring

17 7515351

6 Screw

18 7541906

3 Nut, FLEXLOC

19 1321932

1322022

1

1

Asm., Drive Clutch ES Basic 118

(Incl. All Less 5,12)(600)(700)

Asm., Drive Clutch ES Basic 125

(Incl. All Less 5,12)(800)

20 2200387

1 Kit, Drive Clutch Shim

21 5133079

5133054

3

3

Pin, Roller (600)(700)

Pin, Roller (800)

3/03

C4

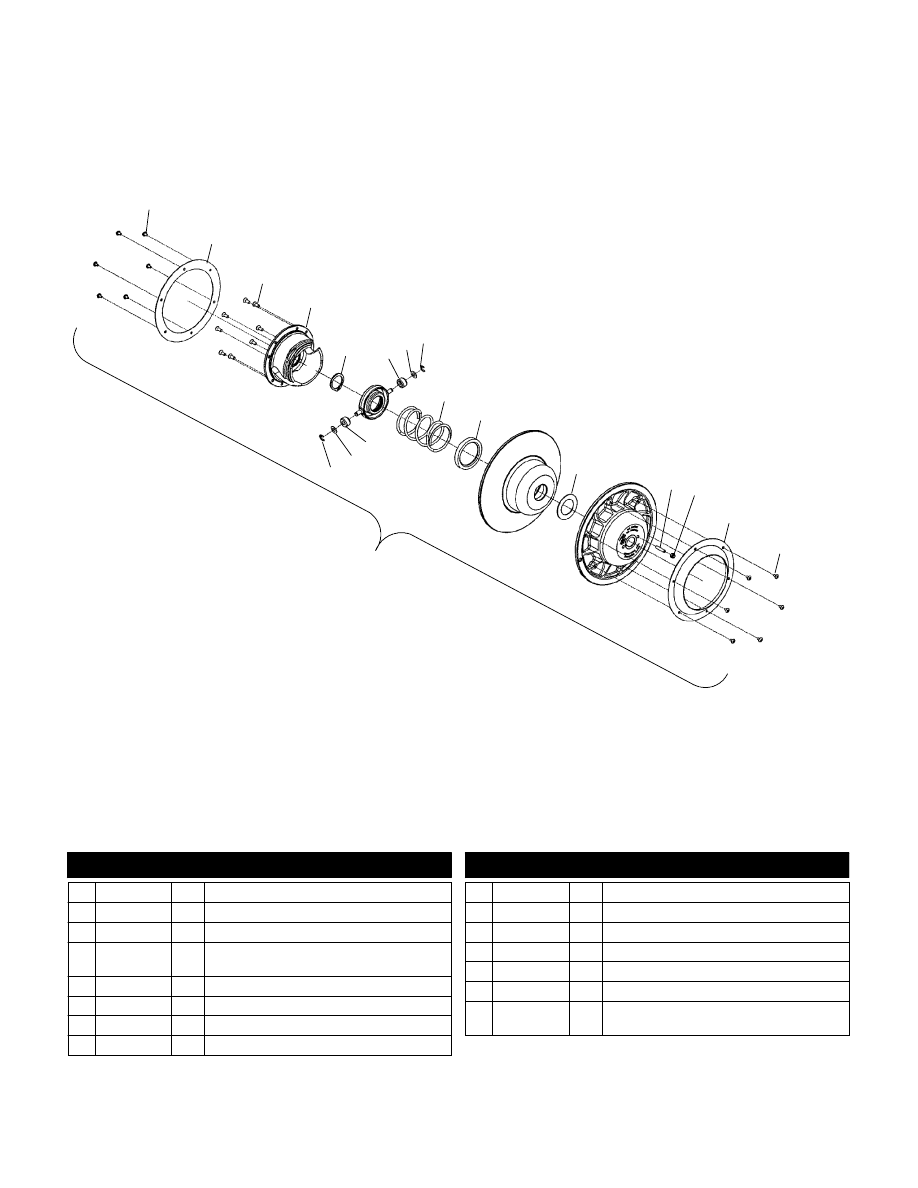

DRIVEN CLUTCH

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC and 700 RMK 144 F/O S04NK7CS and 700 RMK 144 STOCK A

S04NK7CSA and 700 RMK 144 STOCK B S04NK7CSB and 700 RMK 144 STOCK C S04NK7CSC and 700 RMK 151 F/O S04NL7CS and 700 RMK 151 STOCK A S04NL7CSA and 700 RMK 151 STOCK B S04NL7CSB and 700

RMK 151 STOCK C S04NL7CSC and 800 RMK 144 F/O S04NK8CS and 800 RMK 144 STOCK A S04NK8CSA and 800 RMK 144 STOCK B S04NK8CSB and 800 RMK 144 STOCK C S04NK8CSC and 800 RMK 151 F/O S04NL8CS

and 800 RMK 151 STOCK A S04NL8CSA and 800 RMK 151 STOCK B S04NL8CSB and 800 RMK 151 STOCK C S04NL8CSC and 800 RMK 159 F/O S08NM8CS and 800 RMK 159 STOCK A S08NM8CSA and 800 RMK 159

STOCK B S08NM8CSB and 800 RMK 159 STOCK C S08NM8CSC

1

2

1

3

4

5

6

6

7

7

8

8

9

10

11

12 13

14

15

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7518023

12 Screw

2 5246216

1 Plate, Windage

3 3233996

8 Screw, Cap

4 5134095

5134132

1

1

Ramp, Driven, 56/42-.36 (600)

Ramp, Driven, 58/42--.36 (700)(800)

5 7710522

1 Ring, Retaining

6 5434534

2 Roller

7 7556226

1 Washer, Thrust

8 7710523

2 Ring, Retaining

9 7042198

1 Spring, Driven Clutch, Blk/Red

10 7556227

1 Washer, Thrust

11 3234033

1 Spacer

12 7518024

1 Screw

13 7542103

1 Nut, FLEXLOC

14 5246217

1 Plate, Windage

15 1322321

1 Asm., Driven Clutch, 211 (Incl.

1,2,5-9,11-15)

3/03
