B7

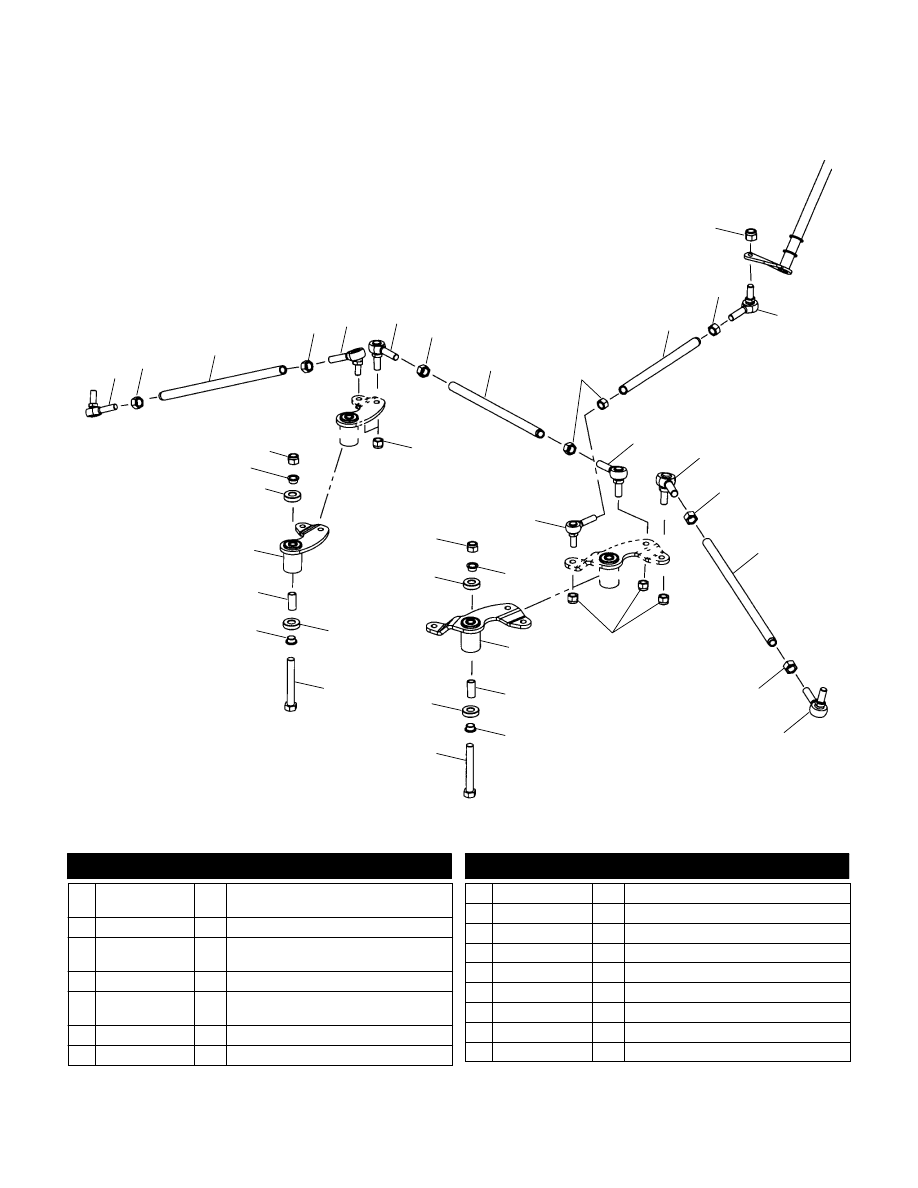

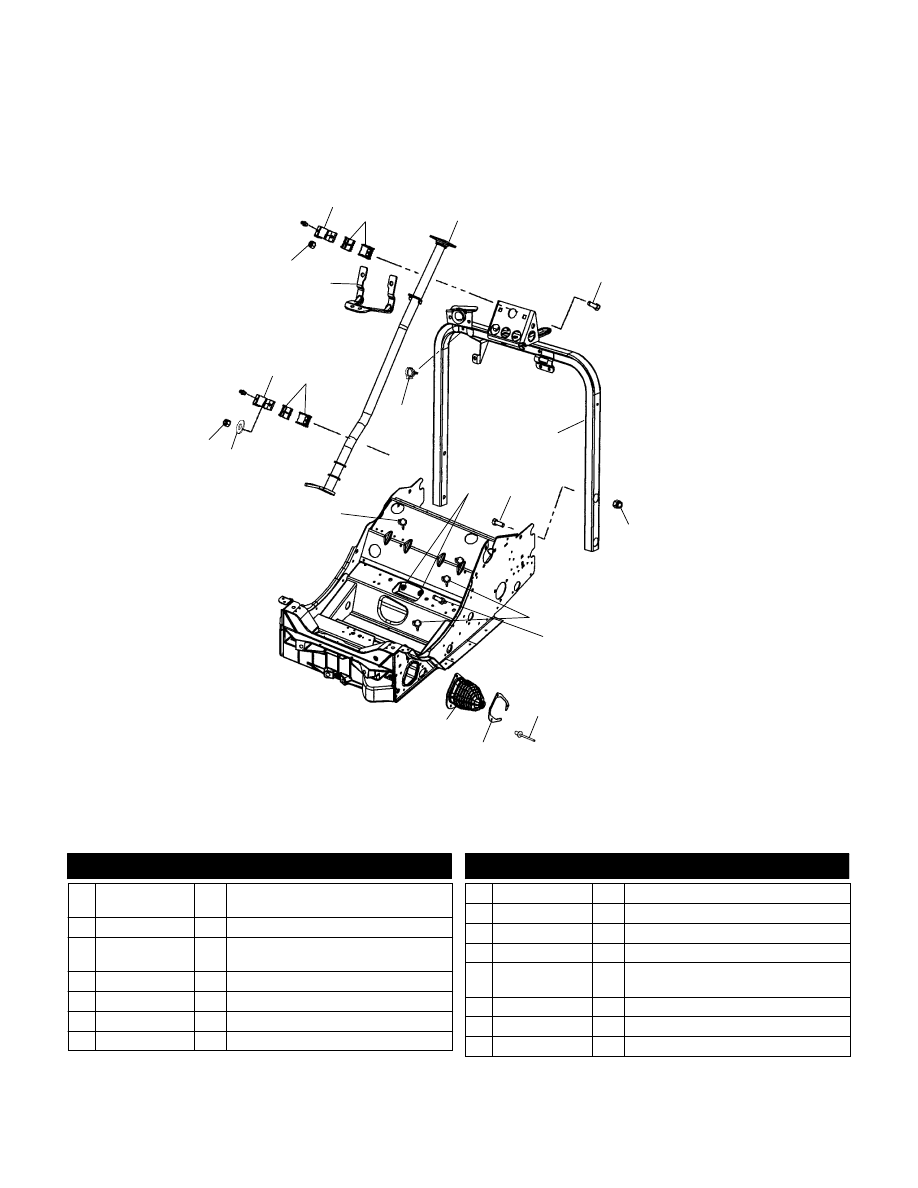

STEERING - HANDLEBAR

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC and 700 RMK 144 F/O S04NK7CS and 700 RMK 144 STOCK A

S04NK7CSA and 700 RMK 144 STOCK B S04NK7CSB and 700 RMK 144 STOCK C S04NK7CSC and 700 RMK 151 F/O S04NL7CS and 700 RMK 151 STOCK A S04NL7CSA and 700 RMK 151 STOCK B S04NL7CSB and 700

RMK 151 STOCK C S04NL7CSC and 800 RMK 144 F/O S04NK8CS and 800 RMK 144 STOCK A S04NK8CSA and 800 RMK 144 STOCK B S04NK8CSB and 800 RMK 144 STOCK C S04NK8CSC and 800 RMK 151 F/O S04NL8CS

and 800 RMK 151 STOCK A S04NL8CSA and 800 RMK 151 STOCK B S04NL8CSB and 800 RMK 151 STOCK C S04NL8CSC and 800 RMK 159 F/O S08NM8CS and 800 RMK 159 STOCK A S08NM8CSA and 800 RMK 159

STOCK B S08NM8CSB and 800 RMK 159 STOCK C S08NM8CSC

12

10

5

14

4

2

3

14

1

4

7

8

11

9

9

15

6

13

1

2

9

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 5133648

7080510

2

2

Bracket, Steering Post

Fitting, Zerk

2 5432785

4 Bushing, Steering Post

3 1821060--067

1821478-067

1

1

Post, Steering

Post, Steering (Vert. Esc.)

4 7517579

4 Bolt, Carriage

5 1013444-067

1 Hoop, Steering

6 7547030

2 Palnut

7 7512377

4 Bolt, Carriage

8 7542343

4 Nut, Flange

9 4020139

4 Clip, Rosebud

10 7621433

6 Rivet

11 5244470

2 Plate, Tie Rod Boot

12 5433532

5433533

1

1

Boot, Tie Rod, LH

Boot, Tie Rod, RH

13 7558402

2 Washer, Flat

14 7542324

4 Nut, Nylok

15 5245373

1 Bracket, Console, Front

3/03

B8

STEERING - HANDLEBAR

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC and 700 RMK 144 F/O S04NK7CS and 700 RMK 144 STOCK A

S04NK7CSA and 700 RMK 144 STOCK B S04NK7CSB and 700 RMK 144 STOCK C S04NK7CSC and 700 RMK 151 F/O S04NL7CS and 700 RMK 151 STOCK A S04NL7CSA and 700 RMK 151 STOCK B S04NL7CSB and 700

RMK 151 STOCK C S04NL7CSC and 800 RMK 144 F/O S04NK8CS and 800 RMK 144 STOCK A S04NK8CSA and 800 RMK 144 STOCK B S04NK8CSB and 800 RMK 144 STOCK C S04NK8CSC and 800 RMK 151 F/O S04NL8CS

and 800 RMK 151 STOCK A S04NL8CSA and 800 RMK 151 STOCK B S04NL8CSB and 800 RMK 151 STOCK C S04NL8CSC and 800 RMK 159 F/O S08NM8CS and 800 RMK 159 STOCK A S08NM8CSA and 800 RMK 159

STOCK B S08NM8CSB and 800 RMK 159 STOCK C S08NM8CSC

9

2

8

4

5

3

1

14

11

15

12

13

16

7

1

2

2

2

9

9

9

4

4

5

10

3

13

15

15

11

11

11

14

15

9

6

6

10

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7061086

7061109

2

2

Rod End, RH (Edge)

Rod End, RH (Escape)

2 7542401

4 Nut

3 5333937

5334147

2

2

Tie Rod (Edge)

Tie Rod (Escape)

4 7542424

4 Nut, LH

5 7061085

7061075

2

4

Rod End, LH (Edge)

Rod End, LH (Escape)

6 7061076

2 Rod End, RH

7 5333772

1 Rod, Steering Rack

8 5333773-067

1 Rod, Draglink

9 7542439

8 Nut, Nylok

10 7061075

2 Rod End, LH

11 5132106

4 Bushing, Reducer

12 1820957

1 Asm., Pitman Arm (Incl. 11,13,15)

13 5133423

2 Spacer, Tube, Pitman/Idler Arm

14 7512435

2 Screw

15 3514320

4 Bearing, Ball

16 1820959

1 Asm., Idler Arm (Incl. 11,13,15)

4/03

B9

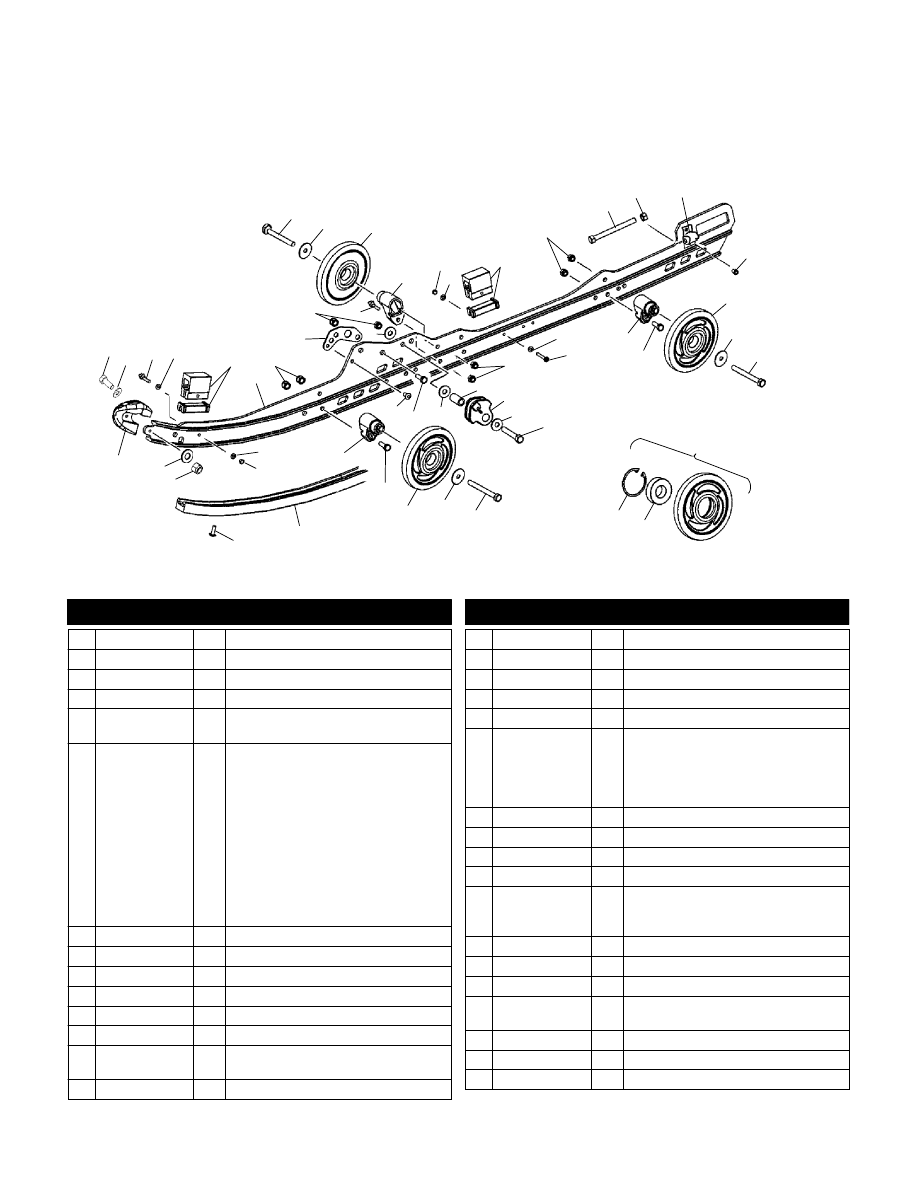

SUSPENSION

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC and 700 RMK 144 F/O S04NK7CS and 700 RMK 144 STOCK A

S04NK7CSA and 700 RMK 144 STOCK B S04NK7CSB and 700 RMK 144 STOCK C S04NK7CSC and 700 RMK 151 F/O S04NL7CS and 700 RMK 151 STOCK A S04NL7CSA and 700 RMK 151 STOCK B S04NL7CSB and 700

RMK 151 STOCK C S04NL7CSC and 800 RMK 144 F/O S04NK8CS and 800 RMK 144 STOCK A S04NK8CSA and 800 RMK 144 STOCK B S04NK8CSB and 800 RMK 144 STOCK C S04NK8CSC and 800 RMK 151 F/O S04NL8CS

and 800 RMK 151 STOCK A S04NL8CSA and 800 RMK 151 STOCK B S04NL8CSB and 800 RMK 151 STOCK C S04NL8CSC and 800 RMK 159 F/O S08NM8CS and 800 RMK 159 STOCK A S08NM8CSA and 800 RMK 159

STOCK B S08NM8CSB and 800 RMK 159 STOCK C S08NM8CSC

9

10

11 12

15

16

1

32

20

26

19

3

4

7

29

30

33

7

8

5 6

24

13

14

28

25

27

1

1

25

26

29

5

4

22

23

2

4

21

3

6

4 5

24

5

4

6

17

151/159 Inch Only

4

18

18

4

31

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7556216

3 Washer, Flat

2 7547217

1 Nut, Nylok

3 7542439

2 Nut, Nylok

4 7555806

6 Washer, Flat (Qty 8 for 151/159 Inch)

5 7552603

4 Washer, Spring Lock

(Qty 6 for 151/159 Inch)

6 7517247

2 Screw (Qty 4 for 151/159 Inch)

7 1590303-293

1590303--216

2

2

Asm., Wheel, Idler, Red (Incl. 13,14)

Asm., Wheel, Idler, Scr. YL. (Incl. 13,14)

8 5432535

4 Spacer, Idler

9 7555918

1 Bushing

10 1594087

1 Asm., Wheel

11 5333285

1 Spacer, Idler, Long

12 5020744

1 Shaft, Idler

13 3514384

2 Bearing

14 7710444

2 Ring, Retaining

15 7556130

2 Washer, Belle

16 7517731

2 Bolt

17 7517921

1 Screw

18 7556242

2 Washer, Flat

19 5412241

5412242

5412185

1

1

1

Track, 151 Inch

Track, 144 Inch

Track, 159 Inch

20 7517921

1 Screw

21 7517996

1 Screw

22 7517857

2 Screw

23 7556042

2 Washer

24 5020868

1 Shaft (Qty 2 for 151/159 Inch)

25 7555832

2 Washer

26 5334062

2 Spacer, Shock Centering

27 5133188

1 Shaft

28 7556210

2 Washer

29 7080424

2 Fitting, Lubrication

30 1541635-067

1 Arm, Pivot, Shock

31 5334042

1 Tube

32 1541832--067

1 Arm, Pivot, Rear

33 5334162

1 Tube

3/03

B10

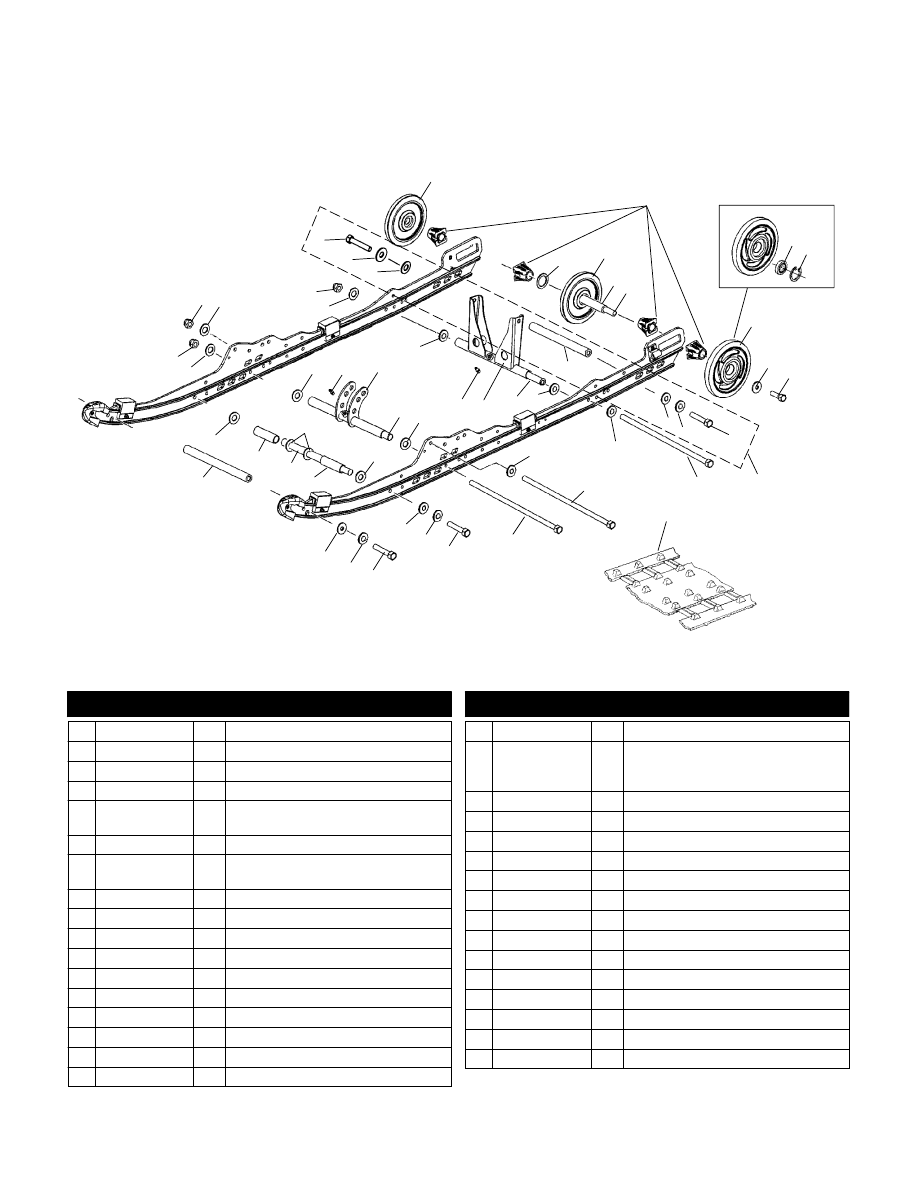

RAIL MOUNTING SUSPENSION

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC and 700 RMK 144 F/O S04NK7CS and 700 RMK 144 STOCK A

S04NK7CSA and 700 RMK 144 STOCK B S04NK7CSB and 700 RMK 144 STOCK C S04NK7CSC and 700 RMK 151 F/O S04NL7CS and 700 RMK 151 STOCK A S04NL7CSA and 700 RMK 151 STOCK B S04NL7CSB and 700

RMK 151 STOCK C S04NL7CSC and 800 RMK 144 F/O S04NK8CS and 800 RMK 144 STOCK A S04NK8CSA and 800 RMK 144 STOCK B S04NK8CSB and 800 RMK 144 STOCK C S04NK8CSC and 800 RMK 151 F/O S04NL8CS

and 800 RMK 151 STOCK A S04NL8CSA and 800 RMK 151 STOCK B S04NL8CSB and 800 RMK 151 STOCK C S04NL8CSC and 800 RMK 159 F/O S08NM8CS and 800 RMK 159 STOCK A S08NM8CSA and 800 RMK 159

STOCK B S08NM8CSB and 800 RMK 159 STOCK C S08NM8CSC

20

21

22

16

18

6

17

19

23

24

26

25

10

1

32

9

11

12

7

4

14

11

12

10

20

20

5

7

4

14

24

28

29

30

11

12

3

15

8

14

13

15

4

5

4

10

7

2

2

31

3

27

24

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7512007

2 Bolt

2 7555792

4 Washer

3 7510504

4 Screw

4 7555783

8 Washer, Flat

5 5521498

5432946

4

4

Bumper, Jounce, Rear

Liner, Bumper

6 1541835

1541836

1541840

1541841

1541845

1541846

1

1

1

1

1

1

Asm., Rail, 144 LH

(Incl. 1-6,18,19,31,32)

Asm., Rail, 144 RH

(Incl. 1--6,18,19,31,32)

Asm., Rail, 151 LH

(Incl. 1-6,18,19,31,32)

Asm., Rail, 151 RH

(Incl. 1-6,18,19,31,32)

Asm., Rail, 159 LH

(Incl. 1-6,18,19,31,32)

Asm., Rail, 159 RH

(Incl. 1-6,18,19,31,32)

7 7542324

12 Nut, Nylok

8 5245411

2 Bracket, Rail, Reinforcement

9 7542439

4 Nut, Nylok

10 7515317

6 Bolt

11 7515346

6 Screw

12 7556179

6 Washer, Spring

13 1590317

1590328

2

2

Asm., Wheel, Bogie

Asm., Wheel, Bogie, LWT

14 5631065

6 Block, Wheel Mount

15 7541925

4 Nut, Nylok

16 7517227

2 Screw

17 7542404

2 Nut

18 5130530

2 Bracket, Idler Bolt Adjust

19 7621501

4 Rivet

20 1590318-293

1590318-216

1590328

4

4

4

Asm., Wheel, Scrolled, Indy Red

(Incl. 21,22)

Asm., Wheel, Scrolled, Yellow

(Incl. 21,22)

Asm., Wheel, Bogie, LWT

21 3514303

4 Bearing (1 Per Wheel)

22 7718407

4 Ring, Retaining (1 Per Wheel)

23 7515438

2 Screw

24 7555983

6 Washer

25 5434334

7661123

7661644

2

2

2

Guide, Spring, Square

Pin, Clevis

Pin, Hitch

26 5333948

2 Spacer

27 7512457

2 Bolt

28 7661845

2 Rivet

29 5521581--309

5521595--309

2

2

Hi-Fax 156 Inch

Hi-Fax 159 Inch

30 7515199

2 Screw

31 7541925

2 Nut, Nylok

32 5434355

2 Cap, Rail Tip

3/03
