104

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

(ДВУХТАКТНЫЕ ДВИГАТЕЛИ)

ПРИМЕЧАНИЕ: Регулярное проведение технического обслуживания в соответст-

вии с Регламентом не исключает необходимость проведения контрольного осмо-

тра снегохода перед поездкой.

КАЖДЫЕ 1500 КМ

СИСТЕМА

ПРИВОДА

Модели с цепной передачей: отрегулировать приводную цепь
Модели с цепной передачей: проверить уровень масла в картере цеп-

ной передачи
Модели с коробкой передач: проверить уровень масла

КАЖДЫЕ 3000 КМ ИЛИ 1 ГОД (В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

ДВИГАТЕЛЬ

Проверить состояние термозащитных кожухов
Проверить состояние резиновых опор двигателя
Проверить  состояние  системы  выпуска  отработавших  газов  и  убе-

диться в отсутствии утечек
Проверить состояние крышки, шлангов и хомутов системы охлажде-

ния. Убедиться в отсутствии утечек
Отрегулировать упор двигателя
Проверить состояние ремня вентилятора двигателя (550)

СИСТЕМА

ПРИВОДА

И ТОРМОЗНАЯ

СИСТЕМА

Осмотреть и очистить ведущий шкив вариатора
Затянуть болт крепления ведущего шкива указанным моментом
Очистить ведомый шкив вариатора
Отрегулировать натяжение и отцентровать гусеницу
Проверить состояние тормозного шланга, накладок тормозных коло-

док и тормозного диска

РУЛЕВОЕ

УПРАВЛЕНИЕ

Проверить состояние рулевого механизма

ПОДВЕСКА

Проверить состояние передней подвески
Проверить состояние задней подвески и ленточного ограничителя.
Смазать переднюю и заднюю подвески, если снегоход используется

в условиях повышенной влажности (мокрый снег, дождь, лужи)
Замена масла/обслуживание амортизаторов Т/А (разборных) на всех

моделях.

ЭЛЕКТРООБОРУ-

ДОВАНИЕ

Заменить свечи зажигания (за исключением E-TEC)

105

КАЖДЫЕ 6000 КМ ИЛИ 2 ГОДА

(В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

ДВИГАТЕЛЬ

Очистить и смазать ручной стартер

СИСТЕМА

ПОДАЧИ

ТОПЛИВА

Осмотреть  сетчатый  фильтр  топливного  насоса  и,  при  необходимо-

сти, заменить
Проверить трос привода дроссельной заслонки

СИСТЕМА

ПРИВОДА

Заменить тормозную жидкость
Смазать шлицевое соединение вала ведомого шкива вариатора и ко-

робки передач

КАЖДЫЕ 10 000 КМ ИЛИ 3 ГОДА

(В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

ДВИГАТЕЛЬ

E-TEC: Осмотреть сетчатый фильтр масляного насоса и, при необхо-

димости, очистить его
Замените масляный фильтр (только 550)

ЭЛЕКТРООБОРУ-

ДОВАНИЕ

E-TEC: Заменить свечи зажигания (замена свечей зажигания должна

выполняться авторизованным дилером BRP)

КАЖДЫЕ 5 ЛЕТ

ДВИГАТЕЛЬ

Заменить охлаждающую жидкость

СИСТЕМА ПОДАЧИ

ТОПЛИВА

Замените топливный фильтр, установленный на топливопроводе

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ (ДВУХТАКТНЫЕ ДВИГАТЕЛИ)

106

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

В настоящем разделе приведены указа-

ния для выполнения основных процедур

технического обслуживания. Вы може-

те сами выполнять эти процедуры при

наличии у Вас необходимых инструмен-

тов и квалификации механика. В про-

тивном случае Вам следует обратиться

к авторизованному дилеру Lynx.
Другие важные операции регламента

являются более сложными и при их вы-

полнении требуется использование спе-

циальных инструментов и приспособле-

ний, поэтому их следует выполнять спе-

циалистам дилера Lynx.

!



ПРЕДОСТЕРЕЖЕНИЕ

Остановите двигатель, снимите ключ

DESS  и  выполняйте  техническое

обслуживание, следуя описанным

ниже процедурам. Если не выпол-

нять указания по выполнению про-

цедур, то есть вероятность получе-

ния травм от горячих или подвиж-

ных частей, от системы электрообо-

рудования, химикатов и других опас-

ностей.

!



ПРЕДОСТЕРЕЖЕНИЕ

Если в ходе демонтажа/монтажа

потребовалось снимать крепёжные

элементы (например, самоконтря-

щиеся части и др.), всегда меняйте

их новыми.

Rave 550

ВНИМАНИЕ

Карбюраторы, установ-

ленные с правой и левой стороны,

имеют различные настройки. Не ме-

няйте карбюраторы местами.

Проверка воздушного

фильтра

Убедитесь, что предварительный фильтр

глушителя шума впуска воздуха правиль-

но установлен и находится в хорошем

состоянии, замените его, если он по-

вреждён.

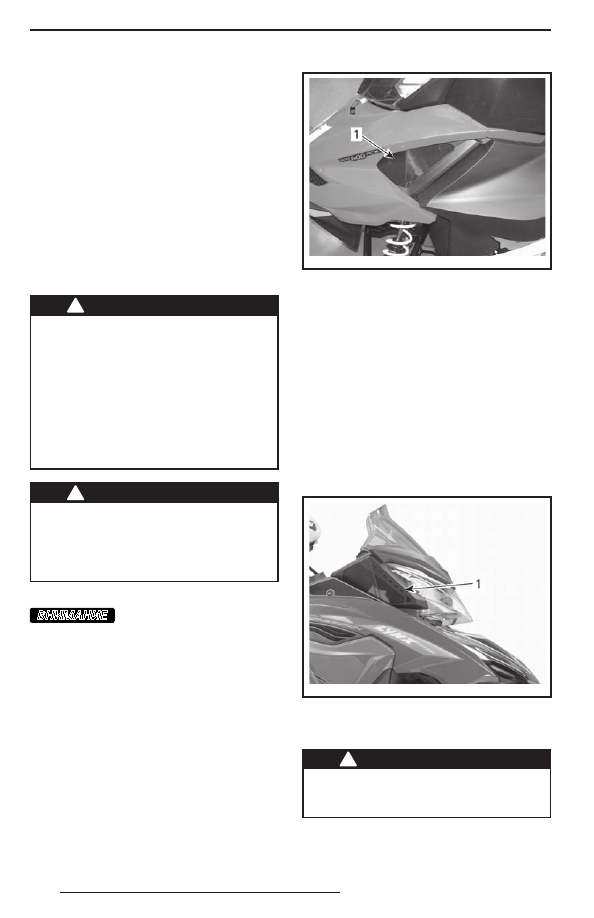

fmo2012-008-095_a

1. Воздушный фильтр

Воздушный фильтр с двумя

воздухозаборниками

(модели E-TEC)

Проверка состояния воздушного

фильтра
Имеется два воздухозаборника воздуш-

ного фильтра по одному с каждой сто-

роны консоли.
Убедитесь, что фильтры предваритель-

ной очистки воздуха правильно установ-

лены, не загрязнены и находятся в ис-

правном состоянии.

fmo2014-001-021_a

1. Правый воздушный фильтр

Охлаждающая жидкость

!



ПРЕДОСТЕРЕЖЕНИЕ

Не открывайте крышку расшири-

тельного бачка, когда двигатель го-

рячий.

107

Проверка уровня охлаждающей

жидкости
При комнатной температуре проверьте

уровень охлаждающей жидкости: При

этом уровень жидкости должен распола-

гаться вровень с меткой нижнего уров-

ня на расширительном бачке (холодный

двигатель).
ПРИМЕЧАНИЕ: При низкой температуре

уровень охлаждающей жидкости может

быть чуть ниже метки на стенке бачка.
Если необходимо добавить большое ко-

личество охлаждающей жидкости, а так-

же для её замены, обращайтесь к авто-

ризованному дилеру Lynx.

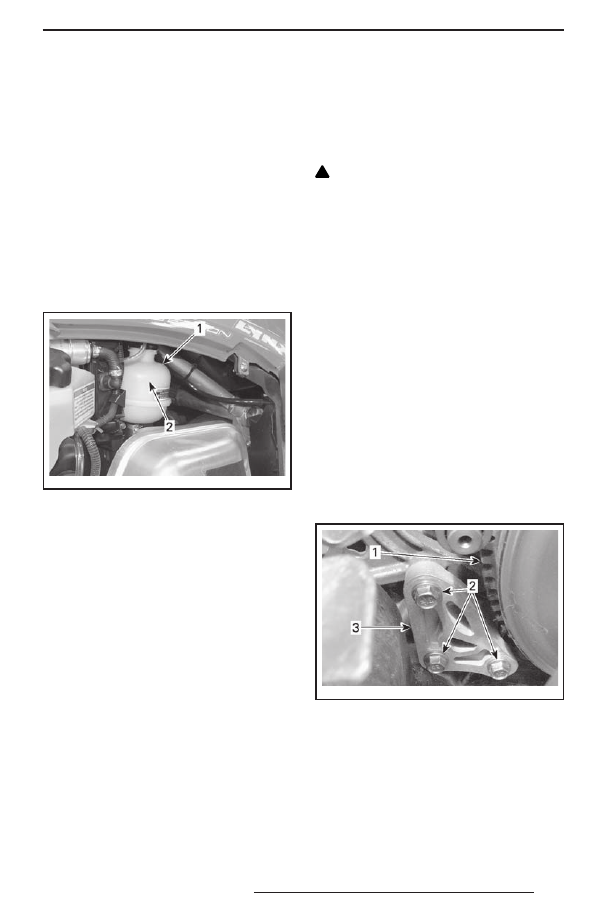

fmo2014-001-022_a

ТИПОВОЙ ВАРИАНТ
1. Расширительный бачок
2. Метка «COLD LEVEL»

Рекомендуемая охлаждающая

жидкость
Используйте  антифриз  на  основе

этиленгликоля с содержанием ингиби-

торов коррозии, специально предназна-

ченных для двигателей внутреннего сго-

рания из алюминия.
Система охлаждения должна быть за-

полнена готовой охлаждающей жидко-

стью LONG LIFE ANTIFREEZE (P/N 619

590 183) или смесью дистиллированной

воды и антифриза (50% дистиллирован-

ной воды, 50% антифриза).

Система выпуска

отработавших газов

Выхлопная труба глушителя должна рас-

полагаться по центру отверстия в ниж-

нем поддоне. Труба не должна иметь

коррозионных повреждений и неплот-

ностей в соединениях. Убедитесь, что

хомуты надёжно затянуты.

Система выпуска предназначена для сни-

жения уровня шума работающего дви-

гателя и улучшения его мощностных ха-

рактеристик. В некоторых странах вне-

сение изменений в конструкцию выхлоп-

ной системы запрещено законом.

!

 ОСТОРОЖНО Отсутствие какого-

либо компонента системы выпуска,

конструктивные изменения или по-

вреждения деталей могут стать при-

чиной серьёзных поломок двигателя.

Упор двигателя

Регулировка упора двигателя
Упор двигателя находится на левой пе-

редней опоре двигателя, перед ведущим

шкивом.
1.  Снимите ключ DESS с контактного

устройства.

2.  Снимите левую боковую панель.
3.  Снимите защитный кожух ремня ва-

риатора, как описано в разделе «СНЯ-

ТИЕ ЗАЩИТНОГО КОЖУХА РЕМНЯ

ВАРИАТОРА».

4.  Ослабьте три болта крепления упора

к опоре двигателя, чтобы появилась

возможность его перемещения в вер-

тикальной плоскости (0,5–1 оборот).

mmo2 010 -009-007_a

1. Ведущий шкив
2. Болты упора двигателя
3. Упор двигателя

5.  Вставьте щуп (0,5 мм) в отверстие упо-

ра (см. рисунок).
