ВАЖНО! Ознакомьтесь перед началом эксплуатации!

Не допускается запуск двигателя транспортного средства с незакрытыми и незапертыми

капотом, защитными ограждениями и кожухами. Предельная температура надежного пуска

двигателя с применением средств облегчения запуска – -30С

. Запуск двигателя при

температуре окружающей среды ниже -30С

не гарантируется. Предусмотрен ручной

аварийный запуск двигателя.

Способы облегчения запуска двигателя при сильном морозе:

1. Когда вы закончили поездку, до того, как выключить двигатель, несколько раз

интенсивно нажмите на рычаг дроссельной заслонки. Свеча зажигания очистится и завести в

следующий раз снегоход будет проще.
2. Периодически заводите снегоход, прогревая двигатель. При температуре порядка -30

градусов, двигатель остывает до температуры воздуха за 30-40 минут.
3. Снимите АКБ со снегохода и храните ее в тепле во время длительной стоянки
4. Не допускать сильной разрядки АКБ, по возможности не оставлять снегоход на сильном
морозе на длительное время (пуск при низких температурах вредит двигателю).

СПАСИБО ЗА ПОКУПКУ

Благодарим Вас за покупку снегохода DINGO. Данное руководство содержит важную информацию по технике безопасности,

предоставляет сведения о специальных приемах и практических навыках, необходимых для управления снегоходом, а также

включает инструкции по безопасному управлению и необходимому техническому обслуживанию.

Вождение снегохода – увлекательное занятие, и мы надеемся, что Вы получите истинное удовольствие.

В процессе производства снегохода DINGO были соблюдены все существующие и действующие законы и нормы,

касающиеся шума и воздействия на окружающую среду.

Прежде чем использовать Ваше новое приобретение, внимательно и до конца прочтите данное руководство

. Оно

содержит важную информацию по технике безопасности. Не управляйте снегоходом без надлежащего опыта.

Не давайте

детям управлять данным транспортным средством

. Это может привести к тяжелым травмам.

Помните, Ваш снегоход

не предназначен для дорог общего пользования

Пожалуйста, ознакомьтесь со следующими условными обозначениями, которые помогут Вам лучше сориентироваться в

данном руководстве и выделить особо важные условия эксплуатации и предостережения:

Внимание! Важная информация!

Внимание! Опасно для жизни!

- Осторожно! Огнеопасно!

- Осторожно! Едкие вещества и их пары!

- Осторожно! Взрывоопасно!

- Вам на заметку!

СОДЕРЖАНИЕ

Техника безопасности …..………………………………………………………………………………….. 5

Описание снегохода DINGO Т

200

…………………………………………………………………………. 7

Порядок разборки / сборки ...……………………………………………………..………………..………. 8

Идентификационные номера ………………………………………………………………………………. 15
Технические характеристики ……...………………………………………………………………………. 16

Устройство снегохода ………………………………………………………..…………………………….. 17
Основные органы управления …………………………..…………………………………….…………… 19

Подготовка к эксплуатации ………………...………………………………………………………………  24
Обкатка снегохода………………………………...…………………………………………………………  25
Управление снегоходом..……………………………………………………………………………………  26
Перевозка снегохода…..…………………………………………………………………………………….  27

Строповка снегохода…………………………………

…………………………………………………… 27

Перевозка багажа…………………...……………………………………………..………………………… 28
Периодическое обслуживание ..…………………………………………………………………..……….. 29

Проверка и замена моторного масла

………………………………………………………………… 29

Замена масла в редукторе……………

………………………………………………………………… 30

Регулировка карбюратора

………………….………………………………………………………… 31

Обслуживание аккумуляторной батареи….

………………………………………………………… 32

Предохранитель……………………………..….

………………………………………………………… 32

Тормозная система ….

………………………………………………………………………………… 33

СОДЕРЖАНИЕ

Приводная цепь …………………………

………………………………………………………………… 34

Воздушный фильтр………………………………….

………………..…………………………………… 35

Резервный запуск двигателя…………

………………………………………………………………… 35

Регулировка света головных фар…..

………………………………………………………………… 36

Замена ламп в фаре головного света…….

…………………………………………………………… 36

Регулировка клапанов…….……….……..

……………………………………………………………… 37

Проверка свечи зажигания

…...

…………………………………………………………….………… 37

Регулировка натяжения гусеницы ….

…………..…………………………………………………… 38

Мойка и хранение…………………………………………………………………………………………… 40
Регламентные работы………………………………………………………………………………………. 41

Схема электрооборудования……………………………………………………..………………………… 42
Условия гарантии…………………………………………………………………………………………… 45

Гарантийный талон………………………………………………………………………………………….. 47
Талоны технического обслуживания………………………………………………………………………. 48

Гарантийные талоны………………………………………………………………………………………... 52
Основные неисправности и методы их устранения .…………………………………………………….. 55

Двигатель не запускается……………

………………………………………………………………… 55

Двигатель не развивает достаточной мощности……..

…………………………………………… 56

Двигатель не устойчиво работает на холостом ходу…

…………………………………………… 56

Неэффективная работа тормоза….

………………………………………………………………… 57

ТЕХНИКА БЕЗОПАСНОСТИ

Снегоход является транспортным средством повышенной опасности. Управление снегоходом

отличается от управления другими транспортными средствами, включая квадроциклы и автомобили.

Даже при совершении обычных маневров, таких как повороты, въезд в гору или езда по неровной

поверхности, могут легко произойти столкновение или переворачивание транспортного средства, если не

будут соблюдены все меры предосторожности.



Внимательно прочитайте данное руководство и все обозначения и следуйте прописанным

инструкциям по управлению.



Не управляйте снегоходом, не имея надлежащей подготовки. Не допускайте до управления

транспортным средством людей, не имеющих удостоверения тракториста-машиниста соответствующей

категории и необходимого опыта управления.



Запрещается управление снегоходом в состоянии алкогольного или наркотического опьянения.



Всегда будьте предельно осторожны при движении по незнакомой местности. Будьте готовы к

изменениям условий рельефа при управлении транспортным средством.



Всегда держите обе руки на руле, а обе ноги на подножках во время вождения.



Не управляйте снегоходом на спусках, слишком крутых для данного транспортного средства и для

вашего опыта. Потренируйтесь на маленьких спусках, прежде чем приступать к большим.



Не допускаются прыжки и другие трюки.



Никогда не выбирайте слишком высокую скорость, если она не соответствует вашим навыкам и

условиям эксплуатации. Всегда выбирайте скорость в соответствии с дорогой, степенью видимости,

условиями эксплуатации и вашим опытом.



Всегда следуйте правилам осмотра и технического обслуживания, указанным в данном руководстве.

Перед каждым использованием транспортного средства убедитесь, что оно находится в исправном

состоянии и безопасно для управления.



Не допускается управление снегоходом без защитного шлема соответствующего размера. Также

необходимо надеть средство для защиты глаз и одежду, соответствующую погодным условиям.



При езде на дальние расстояния всегда имейте с собой резервный запас топлива.

ТЕХНИКА БЕЗОПАСНОСТИ



Всегда следуйте соответствующим инструкциям данного руководства при пересечении наклонной

поверхности. Избегайте горок с чрезмерно скользкой или поврежденной поверхностью. Переместите ваш вес в

сторону подъема. Никогда не разворачивайте снегоход на горке, пока не отработаете технику разворота на

ровной поверхности. По возможности избегайте пересечения крутых горок.



Всегда следуйте соответствующим инструкциям данного руководства при спуске и торможении на

горке. Осмотрите внимательно дорогу перед спуском. Переместите ваш вес назад. Никогда не спускайтесь с

горки на высокой скорости. Избегайте спуска с горы под углом, что может заставить снегоход наклониться в

сторону. По возможности спускайтесь строго вниз.



Никогда не превышайте допустимую нагрузку на снегоход. Перевозимый груз должен быть

равномерно распределен и безопасно закреплен. Оставляйте большую дистанцию для торможения.



Никогда не ремонтируйте снегоход при помощи несоответствующего оборудования или

приспособлений.



Всегда следуйте соответствующим инструкциям данного руководства при въезде на горку. Сначала

проверьте поверхность дороги. Никогда не въезжайте на горку по слишком скользкой дороге или дороге с

поврежденным покрытием. Переместите ваш вес вперед. Никогда не въезжайте на горку на высокой скорости.



Всегда соблюдайте соответствующие рекомендации, если при въезде на горку заглох мотор или

транспортное средство поехало назад. Для того чтобы при въезде на горку двигатель не заглох, сохраняйте

равномерную скорость.



Будьте осторожны при скольжении или заносе. Учитесь безопасному управлению при скольжении

или заносе, тренируясь на пониженной скорости на ровной, гладкой поверхности. На чрезмерно скользких

поверхностях, таких как лед, двигайтесь медленно и будьте очень осторожны, чтобы сократить риск

скольжения или заноса.



Управлять снегоходом в возрасте до 18 лет запрещено.

ОПИСАНИЕ СНЕГОХОДА DINGO

Т200

Назначение снегохода.

Снегоход DINGO

200

является внедорожным механическим транспортным средством, предназначенным для

передвижения людей, перевозки грузов по снежному бездорожью при температуре окружающего воздуха от плюс

С до минус 40

С. В виду конструкционных особенностей снегохода, не допускается длительная езда по льду или

укатанному снегу, так как из-за этого могут пригореть склизовые накладки гусеничного блока. В случае

необходимости такой поездки периодически выезжайте на участки с рыхлым снегом для смазки склизовых

накладок.

Конструкция снегохода.

Снегоход DINGO T

200

создан по классической схеме «две лыжи впереди/одна гусеница сзади». При

использовании данной схемы снегоход опирается на поверхность тремя точками, расположенными треугольником.

Благодаря этому снегоход обладает оптимальной устойчивостью, достаточной для решения большинства задач.

Также данная конструкция является залогом относительно низкого веса, оптимального расположения центра

тяжести, разборности и ремонтной доступности всех основных узлов и агрегатов.

На снегоходе DINGO T

200

установлен четырехтактный бензиновый карбюраторный двигатель, объемом 1

кубических сантиметров с принудительным воздушным и дополнительным масляным охлаждением (масляный

радиатор). Карбюратор оснащен автоматическим подогревом диффузора дроссельной заслонки, что гарантирует его

устойчивую работу в различном диапазоне температур.

Снегоход DINGO T

200

оснащен автоматической трансмиссией-вариатором. Рычаг переключения режимов

трансмиссии служит для переключения на задний или передний ход, а также включения нейтральной передачи.

Снегоход оснащен гусеницей длиной 2626 мм и шириной 380 мм, с грунтозацепами высотой 23мм, катково-

склизовой подвеской гусеничной тележки с двумя амортизаторами, с возможностью регулировок.

Снегоход комплектуется двухпозиционным подогревом ручек руля и курка газа, розеткой для внешних

приборов 12V, закрытым подседельным пространством с кармашками и фиксаторами груза, ветровым стеклом,

электронной многорежимной панелью приборов, системой аварийного глушения двигателя, системой резервного

запуска двигателя, гидравлическим дисковым тормозом.

ПОРЯДОК РАЗБОРКИ / СБОРКИ

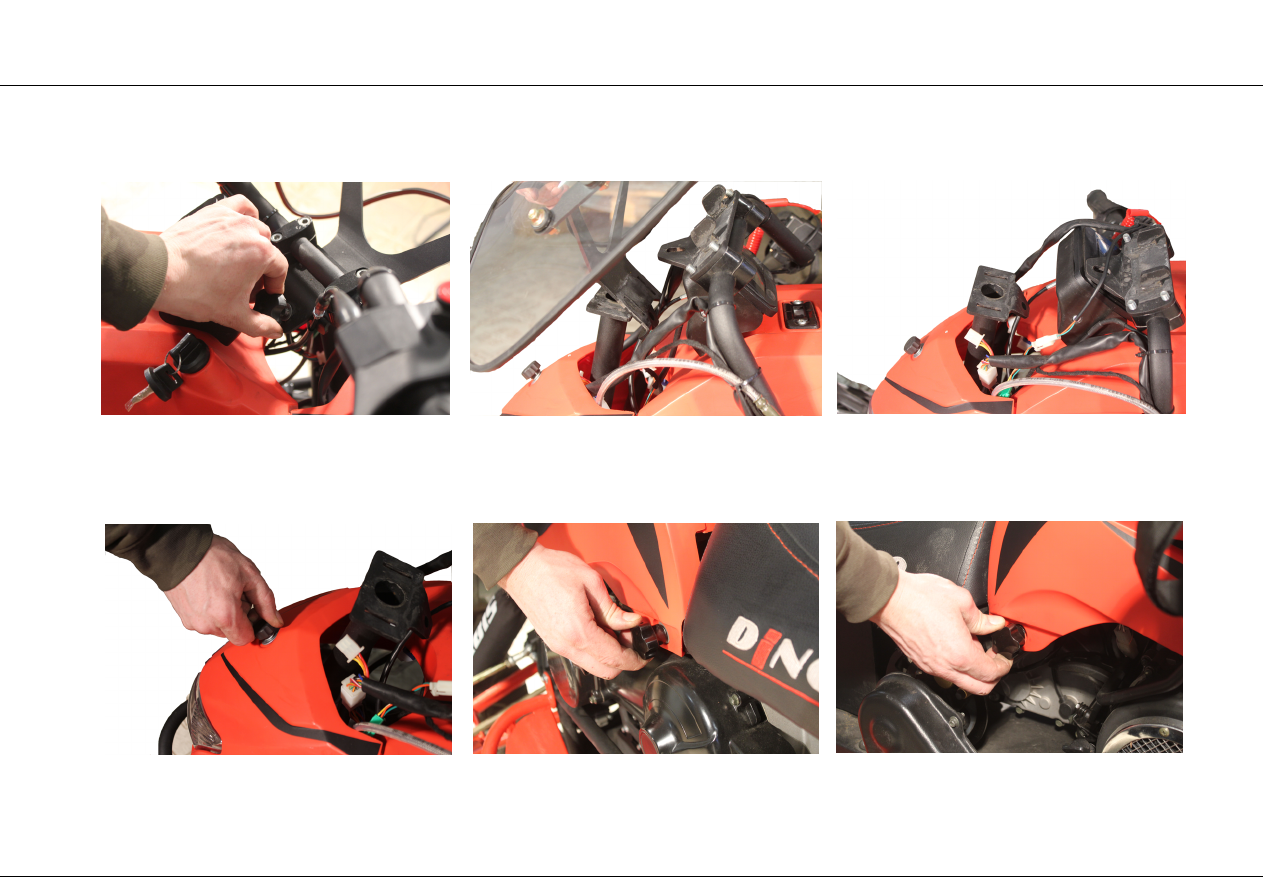

1. Откручиваем винт крепления руля

кронштейна

ветрово

го

стекл

Снимаем их.

3. Откручиваем центральный винт

крепления пластика моторного

блока

4. С левой и правой сторон снегохода

откручиваем винты

крепления рамы

сиденья.

Укладываем руль как показано на

рисунке

ПОРЯДОК РАЗБОРКИ / СБОРКИ

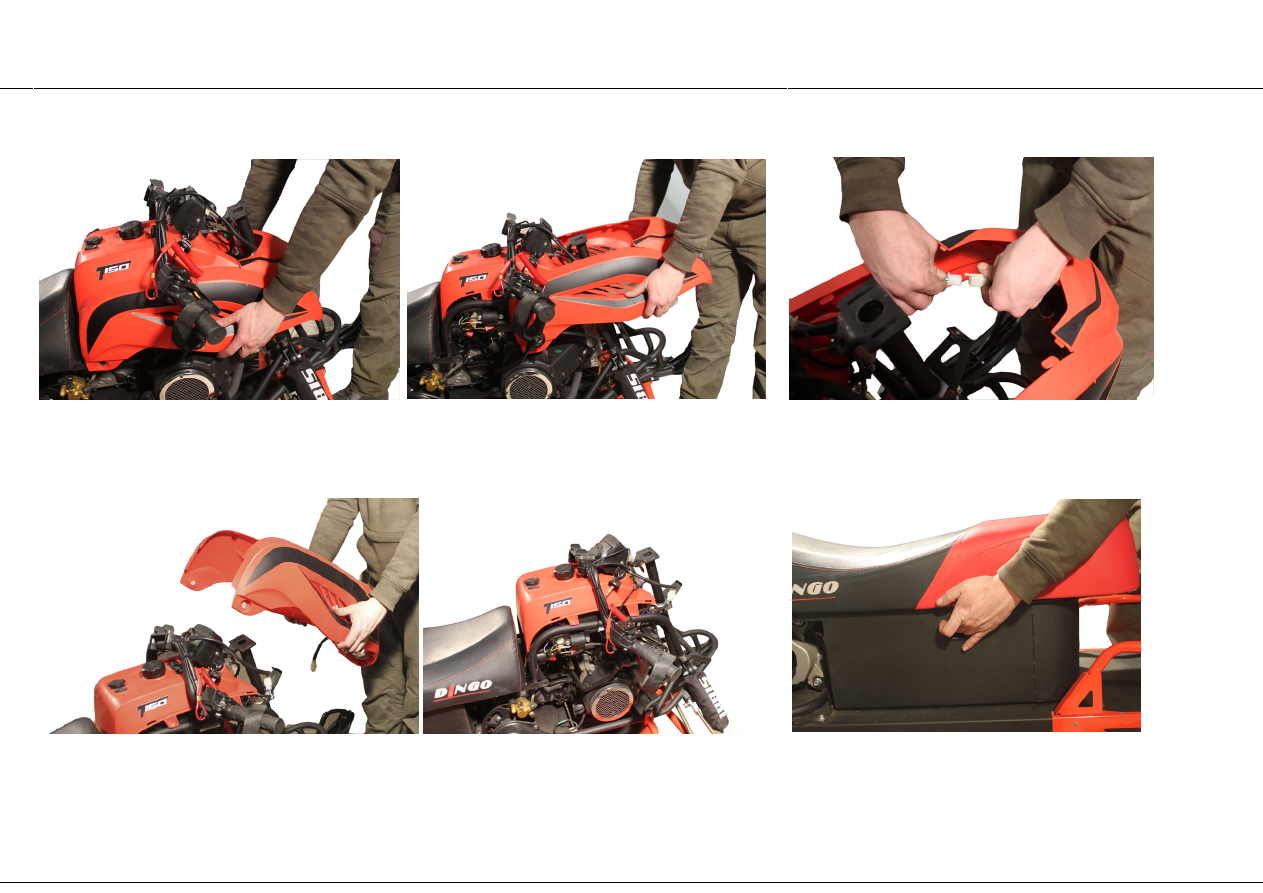

5. Снимаем пластик моторного блока так, как указано на рисунке.

6. Отсоединяем разъем передней фары.

7. Снимаем полностью пластик моторного блока.

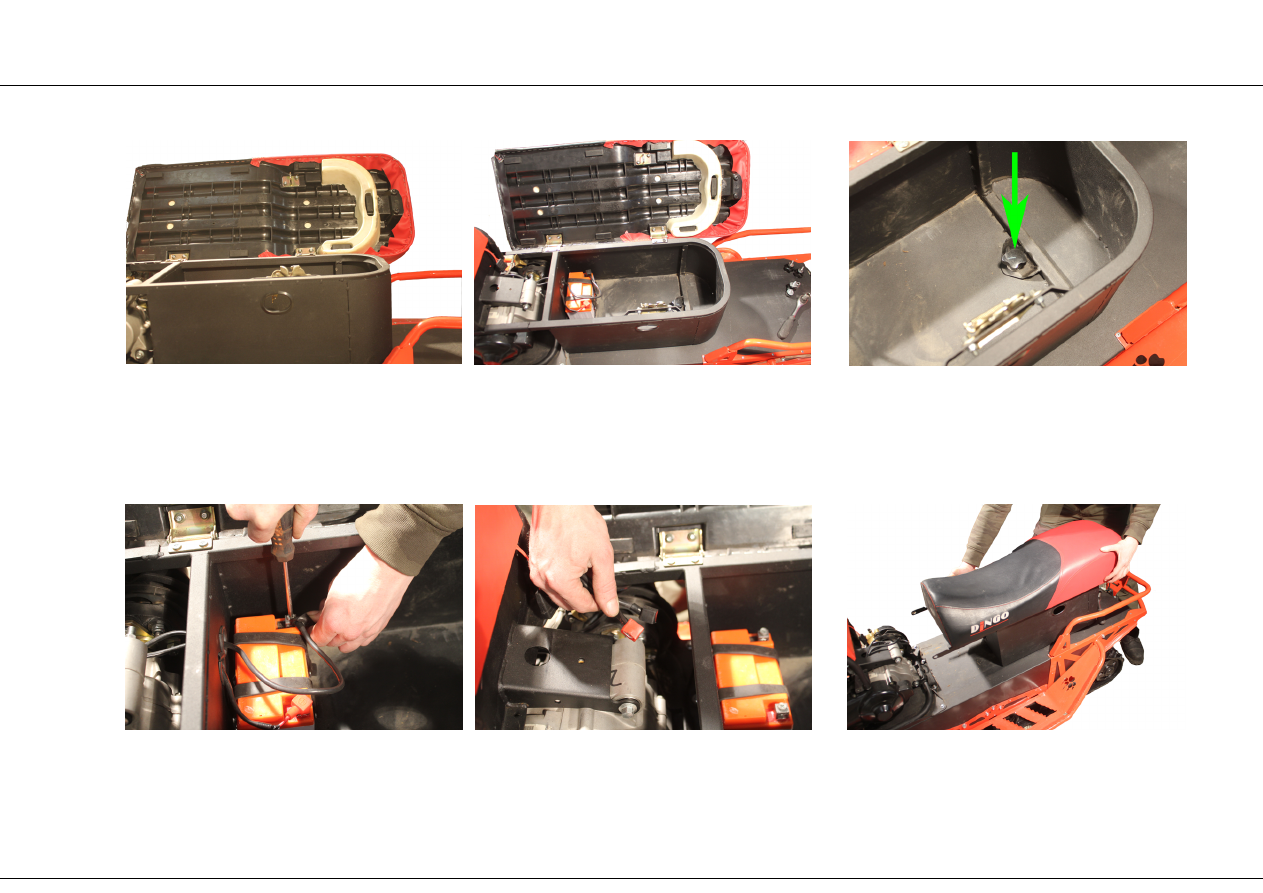

8. Открываем замок сиденья.

ПОРЯДОК РАЗБОРКИ / СБОРКИ

9. Откидываем сиденье.

10. Откручиваем винт крепления

рамы

сиденья к раме гусеничного блока.

11. От

кручивает

провода

от аккумулятора

и вытягиваем их из

рамы сиденья

12. Снимаем сиденье с рамой.

ПОРЯДОК РАЗБОРКИ / СБОРКИ

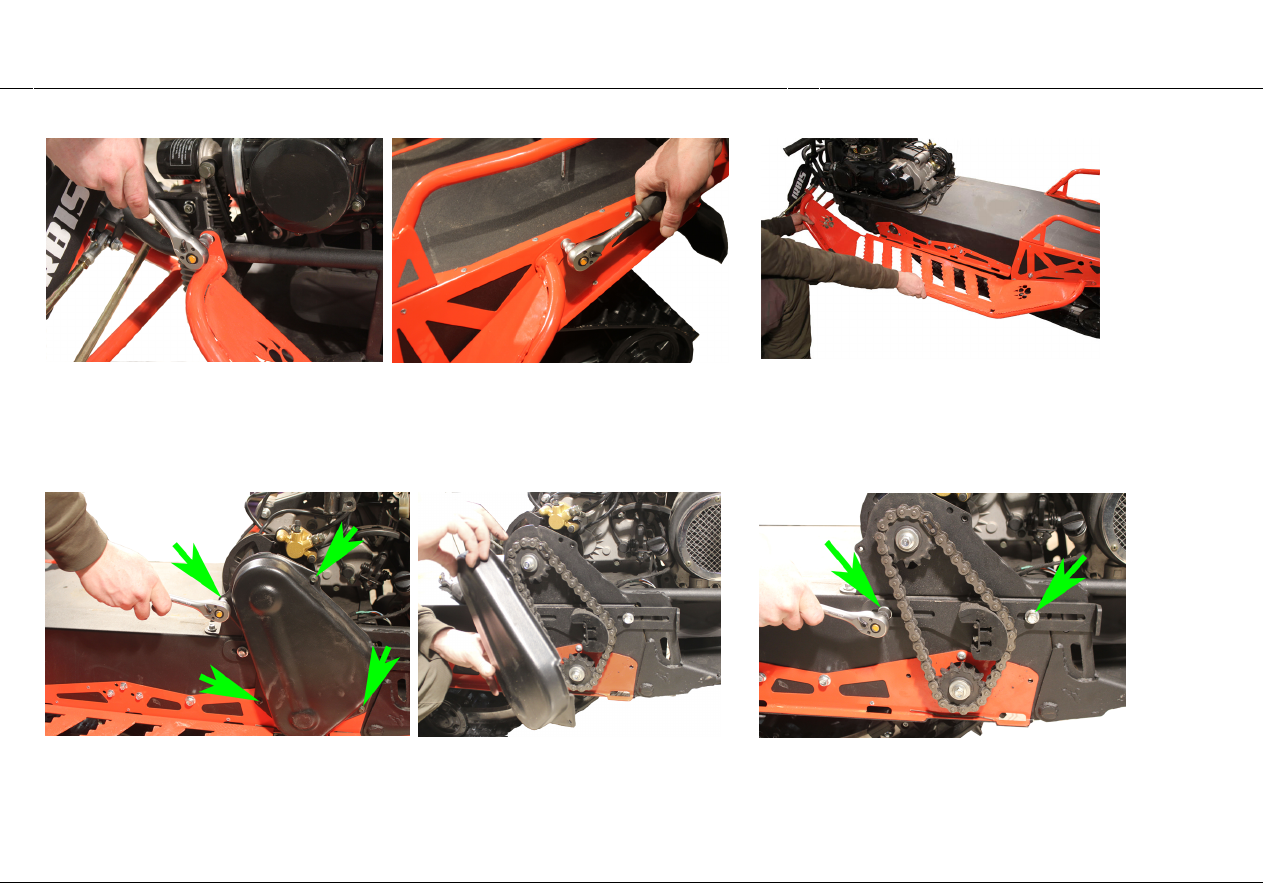

Откручиваем два болта крепления подножки

. И извлечь,

наклонив на себя и потянув

вперед

. Снимаем кожух цепи

, открутив четыре болта

Ослабляем два болта крепления

натяжителя цепи.

ПОРЯДОК РАЗБОРКИ / СБОРКИ

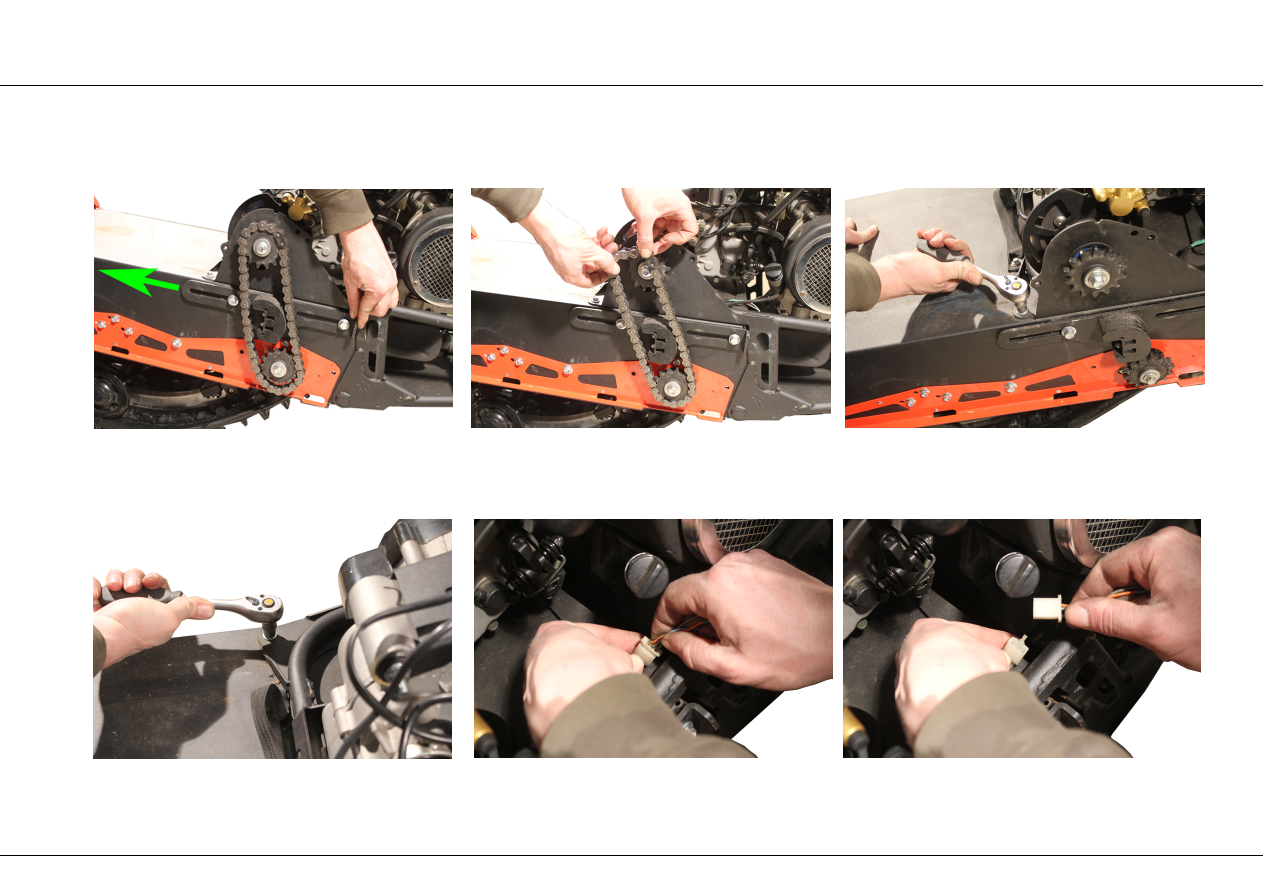

. Для дальнейшего снятия цепи

необходим

перевести

натяжник в

направлении стрелки

до упора.

. Снимаем цепь.

. Откручиваем два

болта

крепления

рамы

моторного блока к

гусеничному

блоку.

20. Разъединяем колодку заднего фонаря

ПОРЯДОК РАЗБОРКИ / СБОРКИ

22. После выполнения пункта 21 транспортное средство будет иметь вид, как

указано на рисунке.

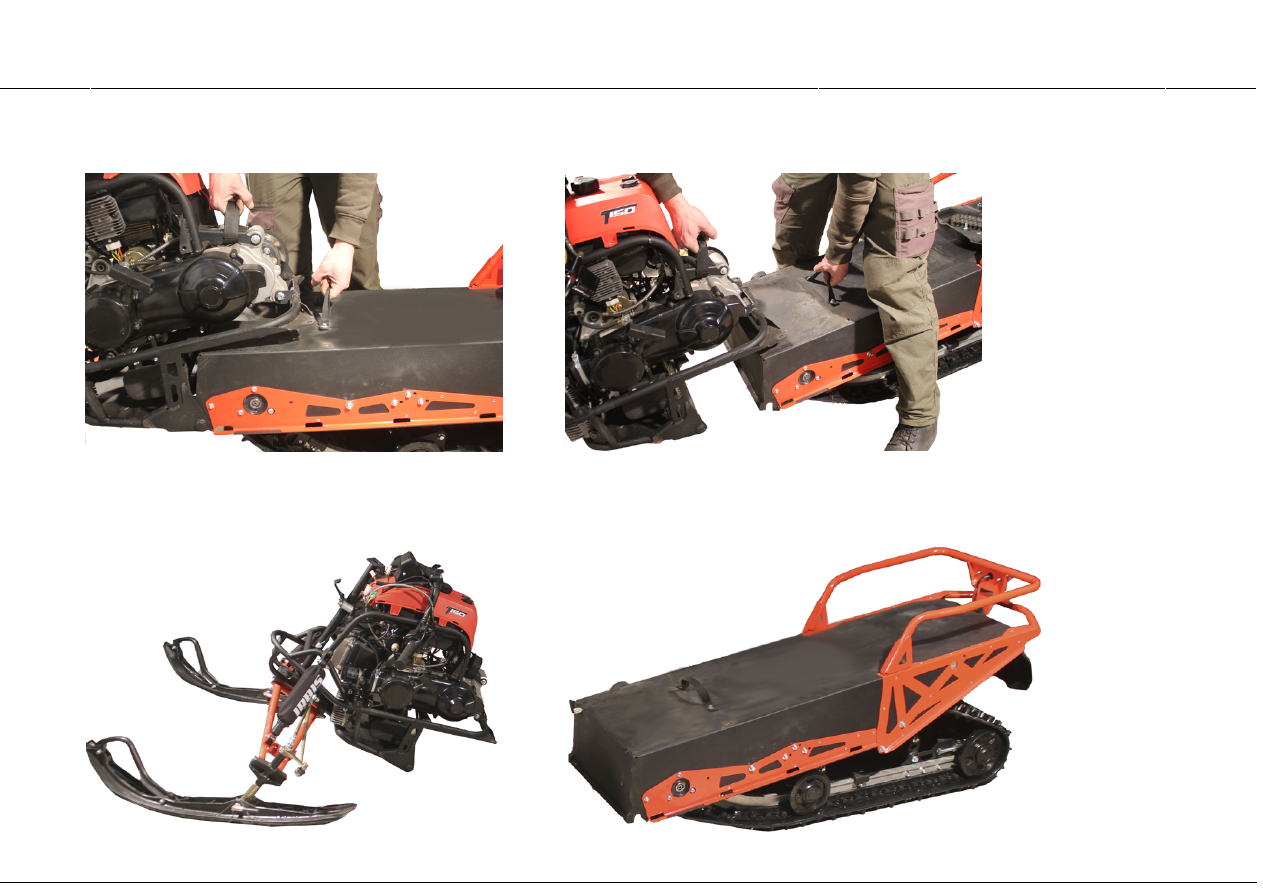

21. Разделяем снегоход на две части

- гусеничный блок и блок двигателя

ПОРЯДОК РАЗБОРКИ / СБОРКИ

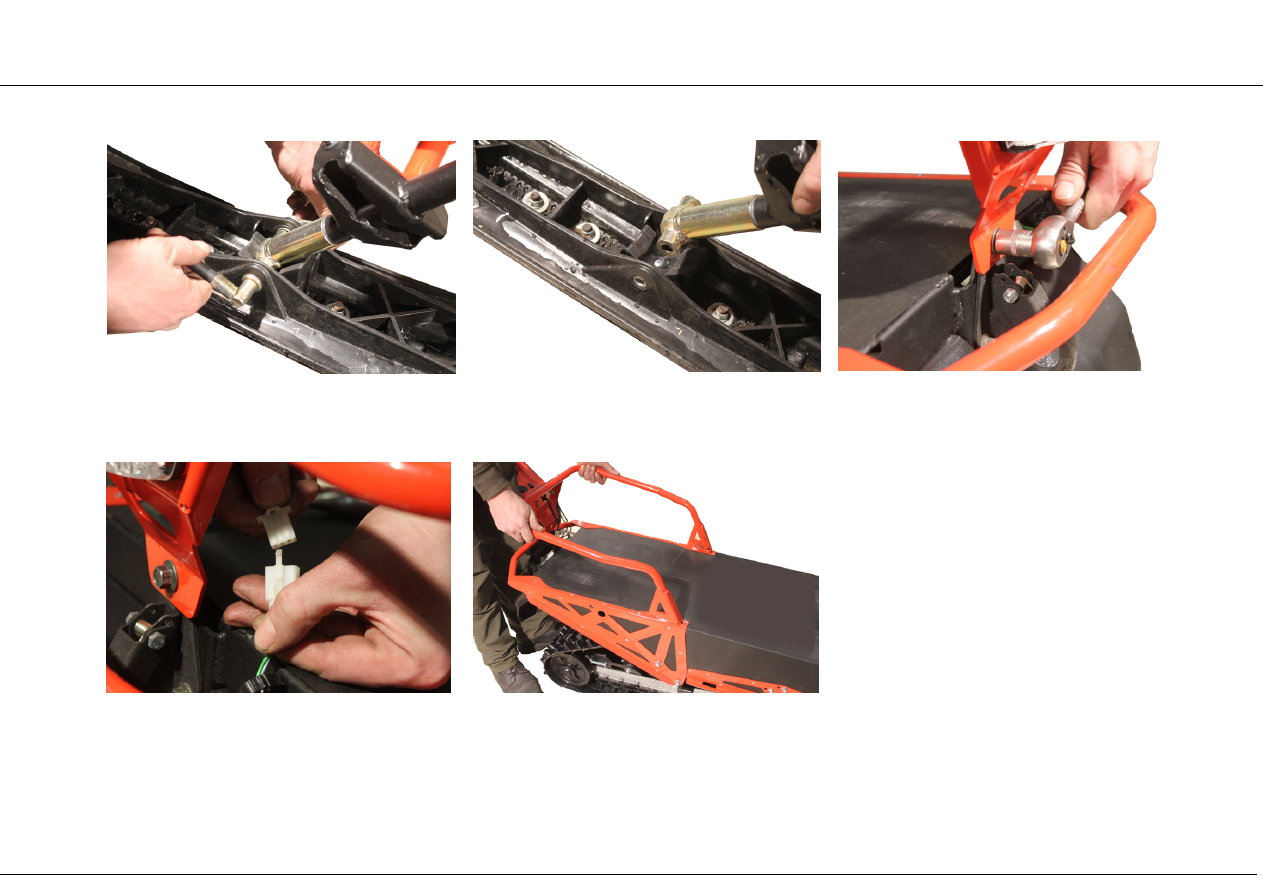

. Выкручиваем буксирную проушину.

. Снимаем багажник, потянув на себя и

вверх

СБОРКУ СНЕГОХОДА

ПРОИЗВОДИТЬ В ОБРАТНОЙ

ПОСЛЕДОВАТЕЛЬНОСТИ.

ПОСЛЕ СБОРКИ

НЕОБХОДИМО ПРОВЕРИТЬ

РАБОТОСПОСОБНОСТЬ ВСЕХ

УЗЛОВ И АГРЕГАТОВ

СНЕГОХОДА.

. Откручиваем лыжи.

Снимаем лыжи с поворотного кулака.

Разъединяем разъем заднего фонаря

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА

1. Номер двигателя:

2. Модель транспортного средства:

Номер двигателя нанесен на двигателе снегохода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пункт

Размеры Д x Ш x В

Высота по седлу

Вес сухой

Передняя подвеска

Тормозная система

Двигатель

Максимальная мощность

Крутящий момент

Система питания

Рабочий объем

Трансмиссия

Привод гусеницы

Система запуска

Марка топлива

Емкость топливного бака

Движитель

Гусеница

Механизм натяжения гусеницы

Лыжи

Максимальная грузоподъемность

Максимальная скорость

Пассажировместимость

Технический параметр

2570х965х1065 мм

715 мм

153 кг

Независимая рычажная подвеска

Гидравлическая, с дисковым тормозом

Одноцилиндровый, четырехтактный, с принудительным воздушно-

масляным охлаждением

8,8

кВт /

л.с. (7500 об/мин)

11,5

Н.м. (6000 об/мин)

Карбюратор с обогревом впускного диффузора

см

Вариатор, с реверсом. Режим работы F-N-R.

Цепь, тип 530 (шаг 15,875мм),

звена

Электрический стартер с резервным ручным запуском

92# бензин

7 л

Гусеничный, с передним расположением ведущих звездочек

Резинотканевая, армированная. Длина 2626 мм (52 окна с шагом

50,5мм), ширина 380 мм. Высота грунтозацепа 23 мм.

Винтовой

Опорно–поворотные

150 кг

км/ч

1 человек

содержание .. 1 2 ..

///////////////////////////////////////
