Vaderstad Rapid RDA 600-800C. Spare Parts List. Ersatzteilverzeichnis - part 1
Rapid
RDA 600-800C
No. 171-
Reservdelsbok
900240
Spare Parts List
11.06.2012 4
Ersatzteilverzeichnis
1
Förklaringar av koder
Explanations of codes
Erklärung kodes
Fig. / Abb.
1
Slitdelar, Wear parts, Verschleissteile
7
2
Drag, Drawbar, Deichsel
9
3
Radar, Radar, Radar
13
4
Tryckstång, Push rod, Druckstange
15
5
Ram, Frame, Rahmen
17
6
Ram för stödhjul, Frame for support wheel, Rahmen für Stützrad
21
7
Hjulbalk, Offset, Wheel beam, Offset, Radträger, Offset
23
8

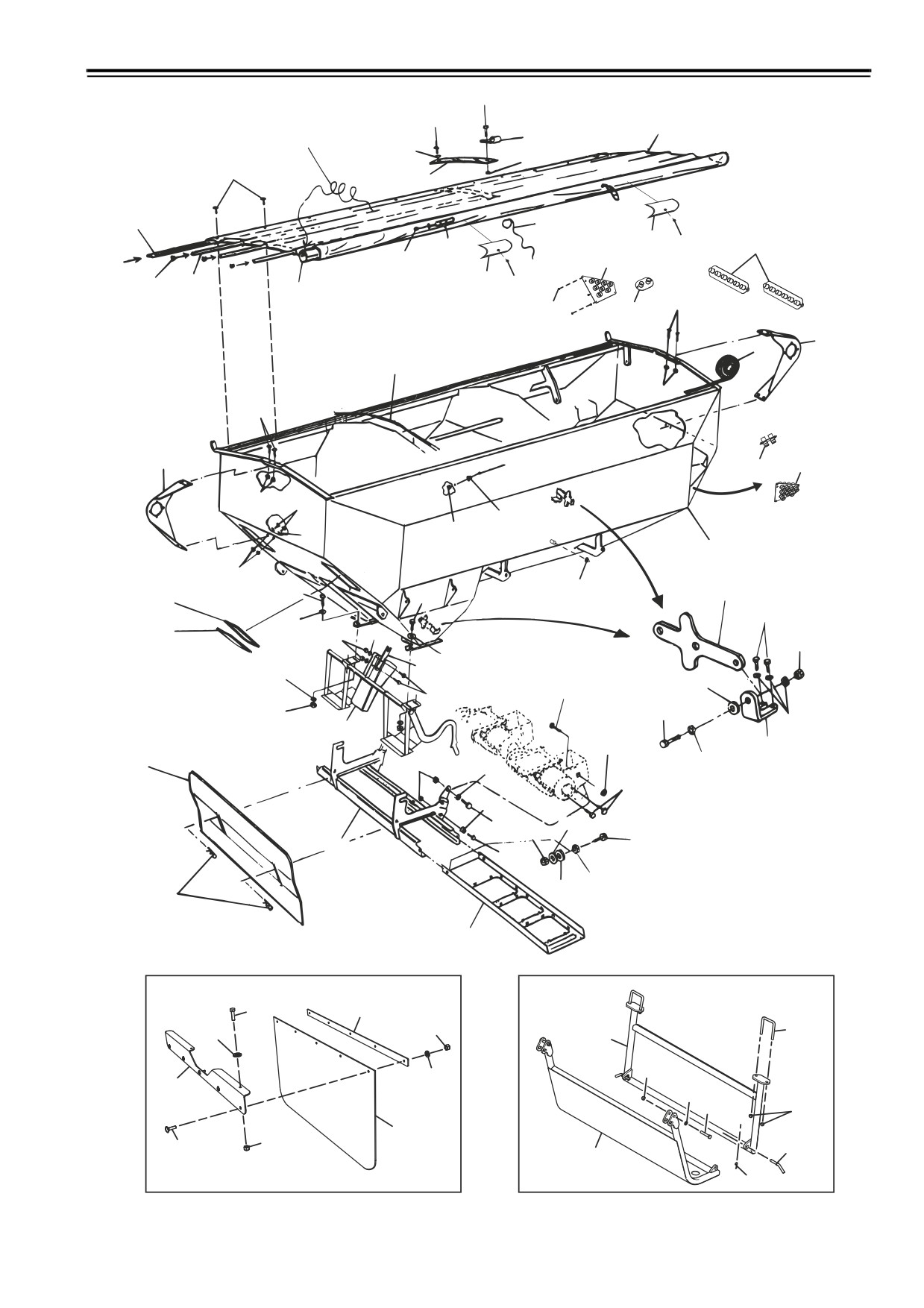

Sålåda, Seed hopper, Saatgutbehälter
25
9
Plattform, räcke, Platform, handrail, Trittbrett, Geländer
29
10
Plattform, främre, Platform, front, Trittbrett, vordere
31
11
Plattform, stege, Platform, ladder, Trittbrett, Leiter
33
12
Mellanvägg, Partition, Zwischenwand
35
13
Fläktar, Fans, Gebläse
37
14
Fläktar, Fans, Gebläse
39
15
Pneumatik och utmatning, gödning, Pneumatic system and seed feeding,
fertilizer, Pneumatichse Anlage und Dosierung, Dünger
41
16
Pneumatiksystem, utsäde, Pneumatic system, seed,
Pneumatichse Anlage, Saat
43
17
Fördelarhuvud, Distributor head, Verteilerkopf
45
18
FENIX Såhus, FENIX Seed feed housing, FENIX Dosiergehäuse
47
19
Billsystem, Coulter system, Drillsystem
51
20
Hjul, hjulgaffel, Wheel, wheel fork, Rad, Radgabel
55
21
Hydraulik, lyftning, Hydraulics, lifting, Hebehydraulik
57
22
Hydraulblock, lyftning, Hydraulic block, lifting, Hydraulblock, heben
61
23
Hydraulik, markörer, Hydraulics, bout markers, Hydraulik, Spuranzeiger
63
24
Hydraulik, fällning/viktöverföring och Crossboard, Hydraulics,
folding/weight transfer and Crossboard, Hydraulik,
Klappvorrichtung/Gewichtsübertragung und Crossboard
65
25
Hydraulik, fällning/viktöverföring och Crossboard, Hydraulics,
folding/weight transfer and Crossboard, Hydraulik,
Klappvorrichtung/Gewichtsübertragung und Crossboard
69
26
Hydraulik, fläktar och utmatning, Hydraulics,
fans and seed feeding, Hydraulik, Gebläse und Dosierung
73
27
Hydraulik, PTO-pump, Hydraulics, PTO-pump, Hydraulik, Zapfwelle-pumpe ... 75
28
Hydraulik, fläktar och utmatning, Hydraulics,
fans and seed feeding, Hydraulik, Gebläse und Dosierung
79
29
Hydraulblock, fläktar, Hydraulic block, fans, Hydraulblock, Gebläse
81
30
Elsystem, Electrical system, Elektrik
83
31
Belysning, Lights, Beleuchtung
87
32
Dekaler och annat, Adhesive labels and others, Aufkleber und anderes
89
33
System Disc, System Disc, System Disc
91
34
Tallriksarmar, Översikt, Overview, disc arms, Übersicht, Sceibenarmen
95
35
Crossboard/Crossboard/Agrilla, Crossboard/Crossboard/Agrilla,
Crossboard/Crossboard/Agrilla
97
36
Crossboard/Agrilla/Agrilla, Crossboard/Agrilla/Agrilla,
Crossboard/Agrilla/Agrilla
99
37
Crossboard heavy, Crossboard heavy, Crossboard heavy
103
38
Hydraulik, förredskap, Hydraulics, front tool, Hydraulik, vorwerkzeug
105
11.06.2012 4
3
39
Efterharv, Following harrow, Nachstriegel
107
40
Översikt, efterharvsarmar, Overview, following harrow arms,
Übersicht, Nachstriegelarmen
109
41
Efterharv, Following harrow, Nachstiegel
111
42
Ritsmarkör, Pre-emergence bout markers, Vorauflauf- Markierer
113
43
Ritsmarkör, Pre-emergence bout markers, Vorauflauf- Markierer
115
44
Hydraulik, ritsmarkör, Hydraulik, pre-emergence bout markers,
Hydraulik, Vorauflauf-Markierer
117
45
Stödhjul, Support wheel, Stützrad
119
46
Stödhjul, Support wheel, Stützrad
121
47
Vingpackare, ram, Wingpacker, frame, Flügelpacker, Rahmen
123
48
Vingpackare, hjul, Wingpacker, wheel, Flügelpacker, Rad
125
49
Vingpackare, hjul, Wingpacker, wheel, Flügelpacker, Rad
127
50
Vingpackare, yttre, Wingpacker, outer, Flügelpacker, außen
129
51
Vingpackare, Wingpacker, Flügelpacker
131
52
Hydraulik, vingpackare, Hydraulics, wingpacker, Hydraulik, Flügelpacker
135
53
Toppgaller, Topgrid, Schüttroste
137
54
Fyllskruv, Filling auger, Befüllschnecke
139
55
Hydraulik, fyllskruv, Hydraulics, filling auger, Hydraulik, Befüllschnecke
143
56
Bromsar, Brakes, Bremsen
145
57
Bromsar, Brakes, Bremsen
147
58
Säkerhetspaket, Safety package, Sicherheitspaket
149
59
Såövervakning, Seed control, Säprozess-Überwachung
151
4
11.06.2012 4
1
Förklaringar av koder
Explanations of codes
Erklärung kodes
Förkortning
Svenska
English
Deutsch
Shortening
Verkürzungen
EXT
Förlängning
Extension
Verlängerung
LH
Vänster
Left hand
Links
RH
Höger
Right hand
Rechts
IN
Inre
Inner
Innere
OUT
Yttre
Outer
Äußere
UP
Övre
Upper
Obere
LOW
Undre
Lower
Untere
FR
Främre
Front
Vordere
REAR
Bakre
Rear
Hintere
CR
Mitt
Center
Mitte
ML
Hane
Male
Männchen
FML
Hona
Female
Weibchen
SPEC
Special
Special
Special
PL
Slät
Plain
Glatt
ST
Rak
Straight
Gerade
TW
Vriden
Twisted
Gedreht
ANG
Böjd
Bent
Gebogen
TO
Tandad
Toothed
Gezahnt
TR
Traktormönstrat
Tractor tread
Tractor profil
RB
Ribbat
Ribbed
Gerippt
ASSY
Komplett
Complete
Komplett
P.OF
Antal i förpackning
Package of
Anzahl pro Verpackung
DI
Diameter inre
Inner diameter
Innendurchmesser
DO
Diameter yttre
Outer diameter
Außendurchmesser
D
Hydraulcylinder diameter
Hydraulcylinder diameter
Hydraulcylinder durchmesser
H
Höjd
Height
Höhe
L
Längd
Lenght
Länge
T
Tjocklek
Thickness
Dicke
V
Volym
Volume
Volumen
W
Bredd
Width
Breite
WI
Bred
Wide
Breit
NW
Smal
Narrow
Schmal
Z
Antal kuggar
Number of cogs
Anzahl Zacken
Fig. / Abb. 1
1
Antal slitdelar / maskin
Number of wear plates / machine
Anzahl verschleißteil / maschine
600
800
Antal såbillar, utsäde, vänster / höger
24/24
32/32
Number of seed coulters, seed, LH / RH
Anzahl Säschare, Saat, links / rechts
Antal såbillar, gödning, vänster / höger
12/12
16/16
Number of seed coulters, fertilizer, LH / RH
Anzahl Säschare, Dünger, links / rechts
Tallrik, utsäde
451371
48
64
Disc, seed
Schelbe, Saat
Tallrik, gödning
451371
24
32
Disc, fertilizer
Schelbe, Dünger
Antal tallrikar System disc
451372
46
64
Number of discs System disc
451371
2
2
Anzahl Scheiben System Disc
Antapinnarochslitdelar, CB1 SystemDisc, bredCB
Fig. 29, 30
25
33
Numberoftinesandwearplates, CB1 SystemDisc, broadCB
Anzahl Zinken und Verschleißteil, CB1 System Disc, breit CB
Antal pinnar och slitdelar, CB1 System Disc, smal CB
Fig. 29, 30
43
55
Number of tines and wearplates, CB1 System Disc, thin CB
Anzahl Zinken und Verschleißteil, CB1 System Disc, schmal CB
Antal pinnar och slitdelar, CB1 CB/CB/Agrilla, CB/Agrilla/Agrilla
Fig. 29, 30
25
31
Number of tines and wearplates, CB2 CB/CB/Agrilla, CB/Agrilla/Agrilla
Anzahl Zinken und Verschleißteil, CB2 CB/CB/Agrilla, CB/Agrilla/Agrilla
Antal pinnar och slitdelar, CB2, CB/CB/Agrilla
Fig. 29
24
32
Number of tines and wearplates, CB2, CB/CB/Agrilla
Anzahl Zinken und Verschleißteil, CB2, CB/CB/Agrilla
Antal pinnar och slitdelar, Agrilla 2, CB/Agrilla/Agrilla
Fig. 30
24
32
Number of tines and wearplates, Agrilla 2, CB/Agrilla/Agrilla
Anzahl Zinken und Verschleißteil, Agrilla 2, CB/Agrilla/Agrilla
Antal pinnar och slitdelar, Agrilla 3, CB/CB/Agrilla, CB/Agrilla/Agrilla
Fig. 29, 30
25
33
Number of tines and wearplates, Agrilla 3, CB/CB/Agrilla, CB/Agrilla/Agrilla
Anzahl Zinken und Verschleißteil, Agrilla 3, CB/CB/Agrilla, CB/Agrilla/Agrilla
Efterharvspinnar, 187-
445067
23
31
Following harrow tines, 187-
306239
5
5
Nachstriegelzinken, 187-
Efterharvspinnar, -186
306239
49
65
Following harrow tines, -186
430333
1
1
Nachstriegelzinken, -186
430335
1
1
Hjul, traktormönstrade
432568
24
32
Wheel, tractor tread
Rad, Traktorprofil
Såslang, utsäde, totalt
609021
123 m
180 m
Seed hose, seed, total
Säschlauch, Saat, total
Såslang, gödning, totalt
609021
72 m
106 m
Seed hose, fertilizer, total
Säschlauch, Dünger, total
21
8
11.06.2012 4
Fig. / Abb. 2
3
42
10
11.06.2012 4
Fig. / Abb. 2
Drag
RDA 600-800C
Drawbar
DeichselDrag, Drawbar, Deichsel
Pos
No.
Svenska
English
Deutsch
Dim
1
51050800021
Vingmutter
Wing nut
Flügelmutter
M8
2
405732
Platta, trippel
Plate, triple
Verschlußplatte, dreifach
UP
-226
3
404750
Slanghållargummi
Hose holder rubber
Gummistück, Schlauchhalter
-226
4
414716
Slanghållare, trippel
Hose holder, triple
Schlauchhalter, dreifach
-226
5
50000801221
Skruv
Screw
Schraube
M8x12
-226
6
407661
Smörjnippel
Grease nipple
Schmiernippel
ST, M8
7
303888
Ledbult
Pin bolt
Gelenkbolzen
8
50002418021
Skruv
Screw
Schraube
M24x180
-619
9
53023001490
Spännstift
Roll pin
Spannstift
30x14
10
416420
Plastplugg
Plastic plug
Kunststoffpfropfen
11
426968
Stöd
Support
Stütze
12
51022400021
Låsmutter
Lock nut
Sicherungsmutter
M24
13
306840
Dragögla
Towing eyelet
Zugöse
14
446696
Lagring
Bearing
Lagerung
15
446698
Skruv
Screw
Schraube
16
407613
Lagring
Bearing
Lagerung
17
446487
Fäste
Bracket
Halterung
18
51011600021
Låsmutter
Lock nut
Sicherungsmutter
M16
19
423559
Drag
Draw-bar
Deichsel
-619
20
52002400041
Bricka
Washer
Scheibe
M24
21
51023000011
Låsmutter
Lock nut
Sicherungsmutter
M30
22
452914
Mellanpackare
Wheel packer
Zwischenradpacker
187-
22
429000
Mellanpackare
Wheel packer
Zwischenradpacker
-186
23
424815
Glidlager
Slide bearing
Gleitlager
24
447415
Bussning
Bushing
Buchse
25
434080
Ram
Frame
Rahmen
-619
25
474303
Ram
Frame
Rahmen
620-
26
421445
Tätningsbricka
Sealing washer
Dichtungsscheibe
-308
27
421440
Tätningsring
Sealing ring
Dichtungsring
-308
28
421441
Rullager
Roller bearing
Rollenlager
29
427972
Pinnbult
Wheel stud
Nabenbolzen
-308
30
427970
Fälgmutter
Rim nut
Felgenmutter
-308
31
404712
Rullager
Roller bearing
Rollenlager
32
52004068540
Slitbricka
Wear washer
Verschleißscheibe
-308
33
404557
Kronmutter
Castle nut
Kronenmutter
M40x1,5
34
421444
Navkapsel
Hub cap
Radkappe
35
53000505591
Spännstift
Roll pin
Spannstift
Ø5x55
-308
36
428991
Hjul
Wheel
Rad
ASSY, LH
36
428990
Hjul
Wheel
Rad
ASSY, RH
36
429409
Hjul, för broms
Wheel, for brakes
Rad, für Bremse
ASSY, LH
36
429410
Hjul, för broms
Wheel, for brakes
Rad, für Bremse
ASSY, RH
36
428987
Fälg
Rim
Felge
36
443879
Fälg, för broms
Rim, for brakes
Felge, für Bremse
36
428989
Däck
Tyre
Reifen
700/50-26.5
37
454706
Nav
Hub
Nabe
ASSY
309-
37
424851
Nav
Hub
Nabe
ASSY
-308
38
446699
Länkarm
Link arm
Gelenkarm
39
447302
Lagring
Bearing
Lagerung
40
427492
Skiva
Disc
Scheibe
-186
41
50001604022
Skruv
Screw
Schraube
M16x40
42
52001600042
Bricka
Washer
Scheibe
M16
43
51011600022
Låsmutter
Lock nut
Sicherungsmutter
M16
44
51252400021
Kronmutter
Castle nut
Kronenmutter
M24
45
51001200021
Mutter
Nut
Mutter
M12
46
426974
Låsklack
Locking lip
Verriegelungsabsatz
47
50001203021
Skruv
Screw
Schraube
M12x30
48
52003000041
Bricka
Washer
Scheibe
M30
49
427974
Låsmutter
Lock nut
Verschlußmutter
M22x2
-308
50
427973
Fjäderbricka
Spring washer
Federscheibe
-308
51
427971
Fjäderbricka
Spring washer
Federscheibe
52
609023
Slang, metervara
Hose, per metre
Schlauch, Meterware
-226
53
452920
Skydd
Cover
Schutz
187-
54
428023
Givare
Sensor
Geber
187-
54
428015
Givare UK
Sensor UK
Geber UK
187-
55
51010600021
Låsmutter
Lock nut
Sicherungsmutter
M6
187-
11.06.2012 4
11
Fig. / Abb. 2
5
62
12
11.06.2012 4
Fig. / Abb. 2
Drag
RDA 600-800C
Drawbar
DeichselDrag, Drawbar, Deichsel
Pos
No.
Svenska
English
Deutsch
Dim
56
429919
Mutter
Nut
Mutter
187-
57
429918
Skruv
Screw
Schraube
M6x120
187-
58
50001606021
Skruv
Screw
Schraube
M16x60
227-
58
50001604521
Skruv
Screw
Schraube
M16x45
-226
59
453425
Lina
Line
Seil
L:500
187-
60
53000504091
Spännstift
Roll pin
Spannstift
Ø5x40
61
458771
Fäste
Bracket
Halterung
227-
62
445883
Hållare
Holder
Halterung
227-
63
440247
Fäste
Bracket
Halterung
227-
64
50060810021
Vagnsbult
Carriage bolt
Bolzen
M8x100
227-
65
450433
Plåt
Plate
Blech
227-
66
449609
Plåt
Plate
Blech
227-
67
449608
Gummielement
Rubber element
Gummiteil
227-
68
450369
Gummielement
Rubber element
Gummiteil
227-
69
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
227-
70
50001206021
Skruv
Screw
Schraube
M12x60
227-
71
454644
Mutter
Nut
Mutter
M22x1,5
309-
72
51011600021
Låsmutter
Lock nut
Sicherungsmutter
M16
73
51010800021
Låsmutter
Lock nut
Sicherungsmutter
M8
74
52000800041
Bricka
Washer
Scheibe
M8
75
421443
Slitbricka
Wear washer
Verschleißscheibe
309-
76
454705
Fälgbult
Wheel stud
Nabenbolzen
M22x1,5
309-
77
453526
Tätningsring
Sealing ring
Dichtungsring
309-
78
429422
Skruv
Screw
Schraube
M8x20
79
51000800021
Mutter
Nut
Mutter
M8
80
454647
Tätningsbricka
Sealing washer
Dichtungsscheibe
309-
81
52001200041
Bricka
Washer
Scheibe
M12
82
52001600041
Bricka
Washer
Scheibe
M16
83
407613
Lagring
Bearing
Lagerung
84
428248
Kula
Ball
Kugel
DI:57 mm, Caterpillar
620-
85
468472
Dragögla
Towing eyelet
Zugöse
NW
620-
85
470833
Dragögla
Towing eyelet
Zugöse
620-
86
53020401490
Spännstift
Roll pin
Spannstift
Ø4x14
620-
87
407661
Smörjnippel
Grease nipple
Schmiernippel
ST, M8
620-
88
471464
Dragögla
Towing eyelet
Zugöse
DI:40 mm, NW
620-
89
471524
Dragögla, kulhandske
Towing eyelet, ball coupling
Zugöse, Zugkugelkupplung
DI:80 mm
620-
90
50001606011
Skruv
Screw
Schraube
M16x60
620-
91
460373
Dragögla
Towing eyelet
Zugöse
DI:50 mm; NW
620-
92
50002415011
Skruv
Screw
Schraube
M24x150
620-
93
475312
Drag
Draw-bar
Deichsel
L=1150 mm
620-
93
476100
Drag
Draw-bar
Deichsel
L=2390 mm
620-
11.06.2012 4
13
Fig. / Abb. 3
7
2
3
1
4
5
83
14
11.06.2012 4
Fig. / Abb. 3
Radar
RDA 600-800C
Radar
737-
RadarRadar, Radar, Radar
Pos
No.
Svenska
English
Deutsch
Dim
1
51011600021
Låsmutter
Lock nut
Sicherungsmutter
M16
2
468811
Fäste
Bracket
Halterung
3
474203
Givare
Sensor
Geber
3
484190
Givare UK
Sensor UK
Geber UK
UK
4
52001600041
Bricka
Washer
Scheibe
M16
5
50001606021
Skruv
Screw
Schraube
M16x60
11.06.2012 4
15

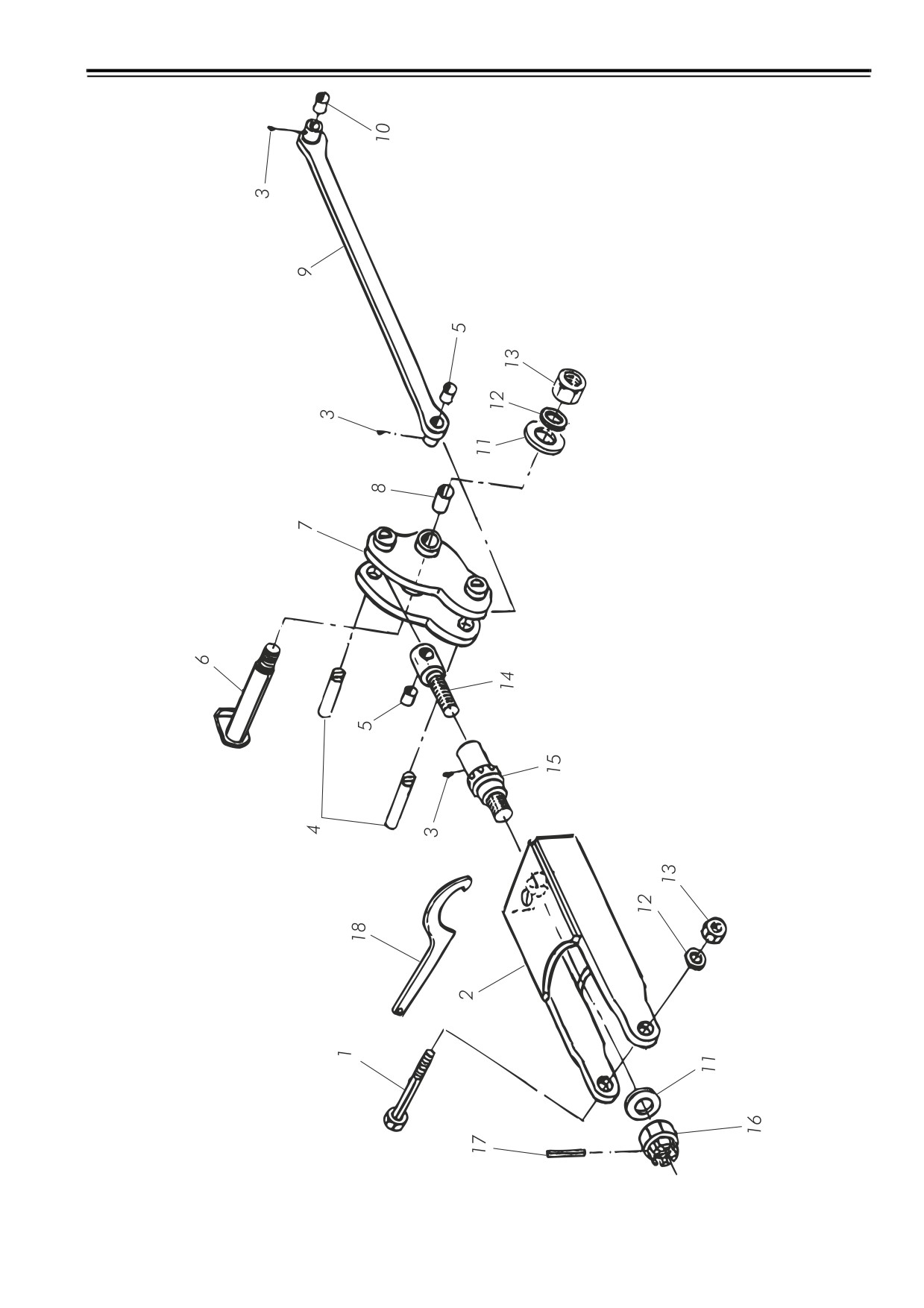

Fig. / Abb. 4
9
104
16
11.06.2012 4
Fig. / Abb. 4
Tryckstång
RDA 600-800C
Push rod
DruckstangeTryckstång, Push rod, Druckstange
Pos
No.
Svenska
English
Deutsch
Dim
1
425611
Skruv
Screw
Schraube
M30x260, 10.9
2
423442
Fäste
Bracket
Halterung
3
407661
Smörjnippel
Grease nipple
Schmiernippel
ST, M8
4
424106
Axel
Axle
Achse
-436
4
454129
Axel
Axle
Achse
437-
5
425108
Lagring
Bearing
Lager
6
467195
Ledbult
Pin bolt
Gelenkbolzen
393-
6
450239
Ledbult
Pin bolt
Gelenkbolzen
-392
7
454808
Länk
Link
Gelenk
8
407613
Lagring
Bearing
Lagerung
9
440791
Drag
Draw-bar
Deichsel
-436
9
470797
Drag
Draw-bar
Deichsel
437-
10
53023002090
Spännstift
Roll pin
Spannstift
30x20
11
424105
Bricka
Washer
Scheibe
12
52003000041
Bricka
Washer
Scheibe
M30
13
51013000021
Låsmutter
Lock nut
Sicherungsmutter
M30
14
424104
Tryckstångsände
Push rod end
Druckstangende
15
423446
Hylsa
Sleeve
Hülse
16
404557
Kronmutter
Castle nut
Kronenmutter
M40x1,5
17
53000605091
Spännstift
Roll pin
Spannstift
Ø6x50
18
450941
Nyckel
Key
Schlüssel
11.06.2012 4
17
Fig. / Abb. 5
11
125
18
11.06.2012 4
Fig. / Abb. 5
Ram
RDA 600-800C
Frame
RahmenRam, Frame, Rahmen
Pos
No.
Svenska
English
Deutsch
Dim
1
407661
Smörjnippel
Grease nipple
Schmiernippel
ST, M8
2
415182
Skruv
Screw
Schraube
M24x120, 10.9
3
413365
Skruv
Screw
Schraube
M24x130, 10.9
4
415372
Bricka med radie
Washer with radius
Scheibe mit Radius
M39
5
449557
Ram
Frame
Rahmen
CR
187-715
5
480295
Ram
Frame
Rahmen
CR
716-
5
440010
Ram
Frame
Rahmen
CR
-186
6
477527
Ram
Frame
Rahmen
LH
RDA 600C,
716-
6
449562
Ram
Frame
Rahmen
LH
RDA 600 C,
187-715
6
449564
Ram
Frame
Rahmen
LH
RDA 800 C,
187-
6
440015
Ram
Frame
Rahmen
LH
RDA 600 C, -
186
6
440017
Ram
Frame
Rahmen
LH
RDA 800 C, -
186
7
477534
Ram
Frame
Rahmen
RH
RDA 600C,
716-
7
449563
Ram
Frame
Rahmen
RH
RDA 600 C,
187-715
7
449565
Ram
Frame
Rahmen
RH
RDA 800 C,
187-
7
440016
Ram
Frame
Rahmen
RH
RDA 600 C, -
186
7
440018
Ram
Frame
Rahmen
RH
RDA 800 C, -
186
8
463236
Hjulbalk
Wheel beam
Radträger
CR
437-
8
463236
Hjulbalk
Wheel beam
Radträger
CR
288-436
8
440719
Hjulbalk
Wheel beam
Radträger
CR
-287
9
440926
Hjulbalk
Wheel beam
Radträger
LH
RDA 600 C
9
440928
Hjulbalk
Wheel beam
Radträger
LH
RDA 800 C
10
440927
Hjulbalk
Wheel beam
Radträger
RH
RDA 600 C
10
440929
Hjulbalk
Wheel beam
Radträger
RH
RDA 800 C
11
403102
Fjäder
Spring
Feder
12
51022000021
Låsmutter
Lock nut
Sicherungsmutter
M20
13
52002000041
Bricka
Washer
Scheibe
M20
-226
14
424102
Låsanordning
Locking device
Verriegelung
15
50001606011
Skruv
Screw
Schraube
M16x60
-715
15
50001607011
Skruv
Screw
Schraube
M16x70
716-
16
50001608011
Skruv
Screw
Schraube
M16x80
-715
16
50001609011
Skruv
Screw
Schraube
M16x90
716-
17
51021600011
Låsmutter
Lock nut
Sicherungsmutter
M16, Kl 10
18
51022400021
Låsmutter
Lock nut
Sicherungsmutter
M24
19
51023000011
Låsmutter
Lock nut
Sicherungsmutter
M30
20
52003000041
Bricka
Washer
Scheibe
M30
21
52011600041
Bricka
Washer
Scheibe
M16
22
201787
Pinne
Tine
Zinken
Crossboard
-226
23
306614
Sidoplåt
Side plate
Seiten Platte
LH
RDA 600 C, -
226
23
306615
Sidoplåt
Side plate
Seiten Platte
RH
RDA 800 C, -
226
24
413896
Plastplugg
Plastic plug
Kunststoffpfropfen
60x60
-226
25
426600
Pinnfäste
Tine bracket
Zinkenträger
-226
26
442181
Hållare
Holder
Halterung
LH
-226
26
442182
Hållare
Holder
Halterung
RH
-226
27
50002005021
Skruv
Screw
Schraube
M20x50
28
50021203521
Skruv, Tensilock
Screw, Tensilock
Schraube, Tensilock
M12x35
29
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
30
50061210021
Vagnsbult
Carriage bolt
Bolzen
M12x100
-226
31
424758
Distanshylsa
Spacer sleeve
Distanzbuchse
32
423528
Fäste
Bracket
Halterung
LH
32
423529
Fäste
Bracket
Halterung
RH
33
50002013021
Skruv
Screw
Schraube
M20x130
RDA 600 C
33
50002020021
Skruv
Screw
Schraube
M20x200
RDA 800 C
34
50060803021
Vagnsbult
Carriage bolt
Bolzen
M8x30
35
51000800021
Mutter
Nut
Mutter
M8
11.06.2012 4
19
Fig. / Abb. 5
13
145
20
11.06.2012 4
Fig. / Abb. 5
Ram
RDA 600-800C
Frame
RahmenRam, Frame, Rahmen
Pos
No.
Svenska
English
Deutsch
Dim
36
426398
Slanghållare
Hose holder
Schlauchhalter
RDA 600 C
36
452170
Slanghållare
Hose holder
Schlauchhalter
RDA 800 C
37
427483
Styrning
Guide
Führung
38
609036
Manöverlina, metervara
Operating line, per metre
Seilzug, Meterware
Ø6 mm
39
415816
Handtag, öppningslina
Handle, opening line
Griff, Öffnungsseilzug
40
50002010021
Skruv
Screw
Schraube
M20x100
RDA 600 C
40
50002017021
Skruv
Screw
Schraube
M20x170
RDA 800 C
41
411264
Axel
Axle
Achse
42
419785
Axel, hjulbalk
Axle, wheel beam
Achse, Radträger
CR
42
414211
Axel, hjulbalk, vingsektion
Axle, wheel beam, wing section
Achse, Radträger, Flügelsektion
RDA 600 C
42
414212
Axel, hjulbalk, vingsektion
Axle, wheel beam, wing section
Achse, Radträger, Flügelsektion
RDA 800 C
43
441226
Balk
Beam
Träger
RDA 800 C
44
413837
Krampa
Clamp
Krampe
M16
RDA 800 C
45
51021600021
Låsmutter
Lock nut
Sicherungsmutter
M16
RDA 800 C
46
429422
Skruv
Screw
Schraube
M8x20
187-
47
51000800022
Mutter
Nut
Mutter
M8
187-
48
51010800022
Låsmutter
Lock nut
Sicherungsmutter
M8
187-
49
50061410021
Vagnsbult
Carriage bolt
Bolzen
M14x100
227-
50
51011400021
Låsmutter
Lock nut
Sicherungsmutter
M14, Nyloc
227-
51
430700
Pinnfäste
Tine bracket
Zinkenträger
227-
52
404326
Plastplugg
Plastic plug
Kunststoffpfropfen
227-
53
202181
Pinne
Tine
Zinken
227-
54
474545
Plåt
Plate
Blech
RH
750-
54
456053
Plåt
Plate
Blech
RH
227-749
54
475623
Plåt
Plate
Blech
LH
750-
54
456054
Plåt
Plate
Blech
LH
227-749
55
454957
Fäste
Bracket
Halterung
RDA 600 C,
227-
55
456860
Fäste
Bracket
Halterung
RDA 800 C,
227-
56
54021500091
Låsring
Circlip
Springring
RS15
11.06.2012 4
21
Fig. / Abb. 6
15
166
22
11.06.2012 4
Fig. / Abb. 6
Ram för stödhjul
RDA 800C
Frame for support wheel
716-
Rahmen für StützradRam för stödhjul, Frame for support wheel, Rahmen für Stützrad
Pos
No.
Svenska
English
Deutsch
Dim
1
478527
Ram
Frame
Rahmen
LH
2
424770
Axel, vingsektion
Axle, wing section
Achse, Flügelsektion
70x70
3
442328
Axel
Axle
Achse
RH
4
460501
Axel
Axle
Achse
RH
5
442727
Axel
Axle
Achse
CR
6
478521
Ram
Frame
Rahmen
CR
7
460286
Axel
Axle
Achse
8
51021600021
Låsmutter
Lock nut
Sicherungsmutter
M16
9
430255
Platta
Plate
Platte
10
54021500091
Låsring
Circlip
Springring
RS15
11
479524
Hävarm
Lever arm
Hebelarm
12
411250
Axel
Axle
Achse
Ø20x55
13
50001612021
Skruv
Screw
Schraube
M16x120
14
478526
Ram
Frame
Rahmen
RH
15
456872
Axel, vingsektion
Axle, wing section
Achse, Flügelsektion
70x70
16
442327
Axel
Axle
Achse
LH
17
460502
Axel
Axle
Achse
LH
18
468612
Skruv
Screw
Schraube
M16x30
19
408407
Låglåsmutter
Locknut, low
Sicherungsmutter, flach
SPEC, M20
20
443413
Krampa
Clamp
Bügel
21
412896
Kabelhållare
Cable holder
Kabelhalter
22
426439
Tapp
Stud
Zapfen
23
52002000041
Bricka
Washer
Scheibe
M20
24
405080
Låsnål
Locking pin
Arretierstift
25
430234
Distans
Spacer
Distanz
26
415814
Tapp
Stud
Zapfen
L:85
27
428698
Stag
Stay
Strebe
28
50002007021
Skruv
Screw
Schraube
M20x70
29
430067
Stag
Stay
Strebe
30
452150
Hävarm
Lever arm
Hebelarm
11.06.2012 4
23
Fig. / Abb. 7
17
187
24
11.06.2012 4
Fig. / Abb. 7
Hjulbalk, Offset
RDA 600-800C
Wheel beam, Offset
290-
Radträger, OffsetHjulbalk, Offset, Wheel beam, Offset, Radträger, Offset
Pos
No.
Svenska
English
Deutsch
Dim
1
449796
Sprint
Pin
Splint
2
407661
Smörjnippel
Grease nipple
Schmiernippel
ST, M8
3
53000805091
Spännstift
Roll pin
Spannstift
Ø8x50
4
52003000041
Bricka
Washer
Scheibe
M30
5
449129
Tryckstång
Push rod
Druckstange
6
449871
Sprint
Pin
Splint
7
51032400021
Mutter
Nut
Mutter
M24
8
52002000041
Bricka
Washer
Scheibe
M20
9
51022000021
Låsmutter
Lock nut
Sicherungsmutter
M20
10
449795
Tryckstång
Push rod
Druckstange
11
408407
Låglåsmutter
Locknut, low
Sicherungsmutter, flach
SPEC, M20
12
467000
Axel
Axle
Achse
410-
12
449534
Axel
Axle
Achse
-409
13
51010800021
Låsmutter
Lock nut
Sicherungsmutter
M8
410-
14
414211
Axel, hjulbalk, vingsektion
Axle, wheel beam, wing section
Achse, Radträger, Flügelsektion
RDA 600 C
14
414212
Axel, hjulbalk, vingsektion
Axle, wheel beam, wing section
Achse, Radträger, Flügelsektion
RDA 800 C
14
419785
Axel, hjulbalk
Axle, wheel beam
Achse, Radträger
CR
15
470069
Hjulbalk
Wheel beam
Radträger
LH
RDA 600 C,
410-
15
470071
Hjulbalk
Wheel beam
Radträger
LH
RDA 800 C,
410-
15
449453
Hjulbalk
Wheel beam
Radträger
LH
RDA 600 C, -
409
15
449455
Hjulbalk
Wheel beam
Radträger
LH
RDA 800 C, -
409
16
470066
Hjulbalk
Wheel beam
Radträger
CR
410-
16
449450
Hjulbalk
Wheel beam
Radträger
CR
-409
17
470070
Hjulbalk
Wheel beam
Radträger
RH
RDA 600 C,
410-
17
470072
Hjulbalk
Wheel beam
Radträger
RH
RDA 800 C,
410-
17
449454
Hjulbalk
Wheel beam
Radträger
RH
RDA 600 C, -
409
17
449456
Hjulbalk
Wheel beam
Radträger
RH
RDA 800 C, -
409
18
50000807021
Skruv
Screw
Schraube
M8x70
410-
18
53000804091
Spännstift
Roll pin
Spannstift
Ø8x40
-409
11.06.2012 4
25
Fig. / Abb. 8
19
11
3
14
2
12
9
13
3
10
1
42
55
8
56
60
7
58
5
55
4
56
6
18
57
59
24
25
45
23
18
24
28
59
61
23
26
27
13
48
29
23
49
30
39
30
44
38
31
43
54
13
33
31
53
31
36
40
52
33
38
31
32
33
41
31
46
13
31
51
27
28
50
13
40
34
28
33
37
47
35
806-
806-
38
17
33
22
31
20
66
31
15
7
65
63
16
33
19
62
21
64
208
26
11.06.2012 4
Fig. / Abb. 8
Sålåda
RDA 600-800C
Seed hopper
SaatgutbehälterSålåda, Seed hopper, Saatgutbehälter
Pos
No.
Svenska
English
Deutsch
Dim
1
427153
Fästjärn
Fastening iron
Befestigungseisen
2
420609
Resårsnöre
Elastic string
Sprungfaden
3
418590
Popnit
Pop rivet
Niet
4
417898
Ändskydd
Cover
Schutz
5
422948
Aluminiumrör
Aluminium tube
Aluminiumrohr
Ø16
6
422946
Aluminiumrör
Aluminium tube
Aluminiumrohr
Ø75
7
52001600041
Bricka
Washer
Scheibe
M16
8
407032
Gummispännare
Rubber strap
Gummihalterung
9
52090500042
Bricka
Washer
Scheibe
M5
10
418576
Fjäder
Spring
Feder
11
50000601221
Skruv
Screw
Schraube
M6x12
12
417893
Fäste, fjäder
Bracket, spring
Halterung, Feder
13
51010600022
Låsmutter
Lock nut
Sicherungsmutter
M6
14
427150
Presenning
Tarpaulin
Plane
14
424820
Sats, presenning
Set, tarpaulin
Satz, Plane
15
494093
Plåt
Plate
Blech
806-
16
492405
Skydd
Cover
Schutz
806-
17
494095
plåt
Plate
Blech
806-
18
50061203022
Vagnsbult
Carriage bolt
Bolzen
M12x30
19
50060803022
Vagnsbult
Carriage bolt
Bolzen
M8x30
806-
20
480235
Skydd
Cover
Schutz
806-
21
480243
Skydd
Cover
Schutz
806-
22
413837
Krampa
Clamp
Krampe
M16
23
51011200022
Låsmutter
Lock nut
Sicherungsmutter
M12
24
424145
Fläktfäste
Fan bracket
Gebläsehalterung
25
609017
Tätningslist, metervara
Sealing strip, per metre
Dichtleiste, Meterware
30x4
26
50001204022
Skruv
Screw
Schraube
M12x40
27
407015
Fäste
Bracket
Halterung
28
50040603022
Skruv, insex
Screw, socket cap
Schraube, innensechskant
M6x30
29
496390
Sålåda
Seed hopper
Saatgutbehälter
873-
29
427400
Sålåda
Seed hopper
Saatgutbehälter
-872
30
50000803022
Skruv
Screw
Schraube
M8x30
806-
30
50000802522
Skruv
Screw
Schraube
M8x25
-805
31
52000800042
Bricka
Washer
Scheibe
M8
32
426995
Vridprov, mekanism
Calibration, mechanism
Abdrehprobe, Mechanismus
-805
33
51010800022
Låsmutter
Lock nut
Sicherungsmutter
M8
34
426988
Ram
Frame
Rahmen
-805
35
427003
Vridprovsvagn
Calibration wagon
Abdrehprobewagen
-805
36
415710
Fjäderbricka
Spring washer
Federscheibe
M14
37
427008
Hjul
Wheel
Rad
-805
38
50000803022
Skruv
Screw
Schraube
M8x30
39
423385
Fäste
Bracket
Halterung
40
50000602022
Skruv
Screw
Schraube
M6x20
-805
41
423680
Fäste
Bracket
Halterung
42
609036
Manöverlina, metervara
Operating line, per metre
Seilzug, Meterware
Ø6 mm
43
422484
Fönster
Window
Sichtfenster
44
412015
Tätningslist, metervara
Sealing strip, per metre
Dichtleiste, Meterware
44
413169
Låslist, metervara
Lock sealing strip, per metre
Sicherungs leiste, Meterware
45
609008
Tätningsslist, metervara
Sealing strip, per metre
Dichtleiste, Meterware
46
427417
Plåt
Plate
Blech
-805
47
405080
Låsnål
Locking pin
Arretierstift
-805
48
52001200042
Bricka
Washer
Scheibe
M12
49
418685
Gummidämpare
Rubber damper
Gummidämpfer
50
52050719141
Bricka
Washer
Scheibe
-805
51
50010600822
Skruv
Screw
Schraube
M6x8
-805
52
50060801622
Vagnsbult
Carriage bolt
Bolzen
M8x16
-805
53
451443
Stag
Stay
Strebe
-805
54
52000600042
Bricka
Washer
Scheibe
M6
-805
55
458545
Anslag
Stop bolt
Anschlag
56
427414
Popnit
Pop rivet
Niet
11.06.2012 4
27
Fig. / Abb. 8
21
11
3
14
2
12
9
13
3
10
1
42
55
8
56
60
7
58
5
55
4
56
6
18
57
59
24
25
45
23
18
24
28
59
61
23
26
27
13
48
29
23
49
30
39
30
44
38
31
43
54
13
33
31
53
31
36
40
52
33
38
31
32
33
41
31
46
13
31
51
27
28
50
13
40
34
28
33
37
47
35
806-
806-
38
17
33
22
31
20
66
31
15
7
65
63
16
33
19
62
21
64
228
28
11.06.2012 4
Fig. / Abb. 8
Sålåda
RDA 600-800C
Seed hopper
SaatgutbehälterSålåda, Seed hopper, Saatgutbehälter
Pos
No.
Svenska
English
Deutsch
Dim
57
493837
Popnit
Pop rivet
Niet
765-
58
493524
Fäste
Bracket
Halterung
765-
59
493537
Fäste
Bracket
Halterung
765-
60
493536
Fäste
Bracket
Halterung
765-
61
493539
Fäste
Bracket
Halterung
765-
62
415320
Sprint
Pin
Splint
Ø16x62
806-
63
51021600021
Låsmutter
Lock nut
Sicherungsmutter
M16
806-
64
402220
Låsnål
Locking pin
Arretierstift
806-
65
50001609021
Skruv
Screw
Schraube
M16x90
806-
66
51021600021
Låsmutter
Lock nut
Sicherungsmutter
M16
806-
11.06.2012 4
29
Fig. / Abb. 9
23
249
30
11.06.2012 4
Fig. / Abb. 9
Plattform, räcke
RDA 600-800C
Platform, handrail
Trittbrett, GeländerPlattform, räcke, Platform, handrail, Trittbrett, Geländer
Pos
No.
Svenska
English
Deutsch
Dim
1
421028
Buffert
Buffer
Puffer
2
443127
Krympslang
Shrinking tubing
Schrumpfschlauch
650 mm
-715
3
52002000041
Bricka
Washer
Scheibe
M20
4
410090
Ringsprint
Locking ring
Ringbolzen
4,5x40
5
427479
Vajer
Wire
Draht
L:1045
6
50011004021
Skruv
Screw
Schraube
M10x40
7
50001003021
Skruv
Screw
Schraube
M10x30
8
52001000041
Bricka
Washer
Scheibe
M10
9
422606
Öra
Lug
Öse
10
51011000021
Låsmutter
Lock nut
Sicherungsmutter
M10
11
50001007021
Skruv
Screw
Schraube
M10x70
12
423018
Ståbräda, främre
Footboard, front
Trittbrett, vorne
13
425598
Stag
Stay
Strebe
14
422970
Räcke
Guard rail
Geländer
15
443126
Kätting, 20 länkar
Chain, 20 links
Lagerbock, 20 Gelenks
-715
16
150095
Plattform, bakre
Platform, rear
Trittbrett, hintere
947-
16
423020
Ståbräda, bakre
Footboard, rear
Trittbrett, hintere
-946
17
424793
Fäste
Bracket
Halterung
18
51010800021
Låsmutter
Lock nut
Sicherungsmutter
M8
19
52000800041
Bricka
Washer
Scheibe
M8
20
51071200021
Mutter
Nut
Mutter
M12
21
458542
Räcke
Guard rail
Geländer
ASSY
227-
21
458546
Räcke
Guard rail
Geländer
227-
21
422971
Räcke
Guard rail
Geländer
ASSY
-226
21
422915
Räcke
Guard rail
Geländer
-226
22
50001222021
Skruv
Screw
Schraube
M12x220
23
427019
Rulle
Roller
Rolle
24
427018
Plåt
Plate
Blech
25
420643
Rörklämma
Hose clamp
Rohrschelle
26
432654
Rem
Belt
Riemen
L:350 mm
27
431356
Fäste
Bracket
Halterung
28
449356
Rör
Tube
Rohr
29
51000800021
Mutter
Nut
Mutter
M8
30
448313
Spännare
Tightener
Klemmspannstock
31
458544
Hylsa
Sleeve
Hülse
227-
32
52050800041
Bricka
Washer
Scheibe
M8
33
53000803591
Spännstift
Roll pin
Spannstift
Ø8x35
227-
34
50000805021
Skruv
Screw
Schraube
M8x50
227-
35
50001010021
Skruv
Screw
Schraube
M10x100
36
427422
Bussning
Bushing
Buchse
37
459576
Såslang
Seed hose
Säschlauch
38
52001200041
Bricka
Washer
Scheibe
M12
39
472000
Räcke
Guard rail
Geländer
716-
40
418666
Lock
Cover
Deckel
716-
41
51071200021
Mutter
Nut
Mutter
M12
42
498629
Bladfjäder
Plate spring
Blattfeder
904-
42
488933
Bladfjäder
Plate spring
Blattfeder
514-903
11.06.2012 4
31
Fig. / Abb. 10
25
1
5
3
4
3
2
15
13
14
7
12
11
6
17
16
10
7
8
7
7
9
7
8
16
7
18
2610
32
11.06.2012 4
Fig. / Abb. 10
Plattform, främre
RDA 600-800C
Platform, front
Trittbrett, vorderePlattform, främre, Platform, front, Trittbrett, vordere
Pos
No.
Svenska
English
Deutsch
Dim
1
462413
Räcke
Guard rail
Geländer
2
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
3
52001200041
Bricka
Washer
Scheibe
M12
4
462415
Förstärkning
Reinforcement
Verstärkung
5
50001204021
Skruv
Screw
Schraube
M12x40
6
50001003021
Skruv
Screw
Schraube
M10x30
7
52001000041
Bricka
Washer
Scheibe
M10
8
50001005021
Skruv
Screw
Schraube
M10x50
9
423684
Fäste
Bracket
Halterung
10
425599
Distans
Spacer
Distanz
11
424342
Fäste
Bracket
Halterung
12
461089
Plattform
Platform
Trittbrett
13
52002000041
Bricka
Washer
Scheibe
M20
14
410090
Ringsprint
Locking ring
Ringbolzen
4,5x40
15
421028
Buffert
Buffer
Puffer
16
51011000021
Låsmutter
Lock nut
Sicherungsmutter
M10
17
51010800021
Låsmutter
Lock nut
Sicherungsmutter
M8
18
449791
Stege
Ladder
Leiter
11.06.2012 4
33
Fig. / Abb. 11
27
2811
34
11.06.2012 4
Fig. / Abb. 11
Plattform, stege
RDA 600-800C
Platform, ladder
Trittbrett, LeiterPlattform, stege, Platform, ladder, Trittbrett, Leiter
Pos
No.
Svenska
English
Deutsch
Dim
1
50001005021
Skruv
Screw
Schraube
M10x50
2
50011004021
Skruv
Screw
Schraube
M10x40
3
52001000041
Bricka
Washer
Scheibe
M10
4
51011000021
Låsmutter
Lock nut
Sicherungsmutter
M10
5
425597
Stöd
Support
Stütze
6
423691
Stag
Stay
Strebe
7
53000803591
Spännstift
Roll pin
Spannstift
Ø8x35
8
50001010021
Skruv
Screw
Schraube
M10x100
9
427422
Bussning
Bushing
Buchse
10
423686
Stag
Stay
Strebe
11
424342
Fäste
Bracket
Halterung
12
450603
Stege
Ladder
Leiter
13
425596
Stöd
Support
Stütze
14
421028
Buffert
Buffer
Puffer
16
52002000041
Bricka
Washer
Scheibe
M20
17
50001002521
Skruv
Screw
Schraube
M10x25
18
52000800041
Bricka
Washer
Scheibe
M8
19
51010800021
Låsmutter
Lock nut
Sicherungsmutter
M8
20
410090
Ringsprint
Locking ring
Ringbolzen
4,5x40
21
52050800041
Bricka
Washer
Scheibe
M8
11.06.2012 4
35

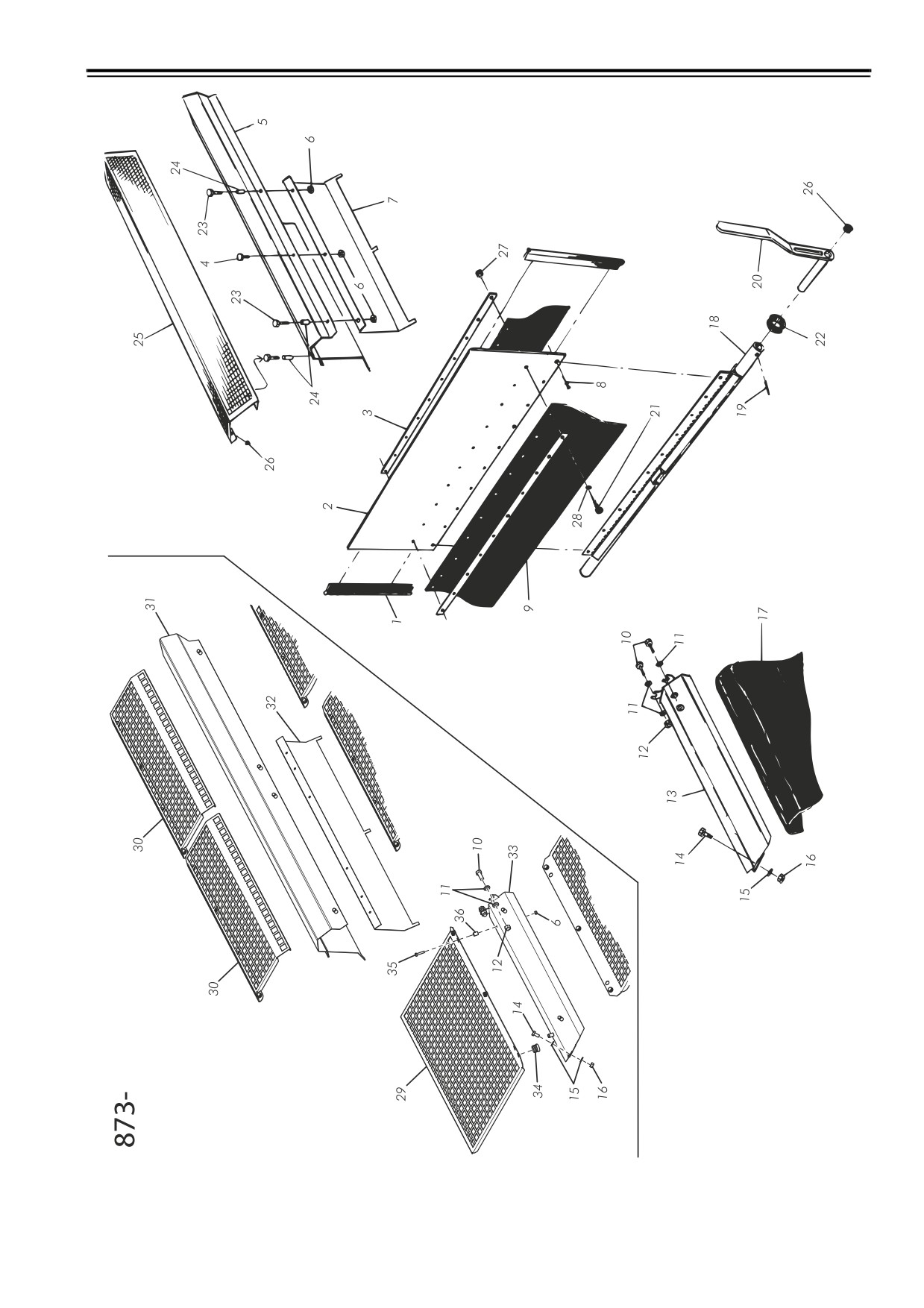

Fig. / Abb. 12
29
3012
36
11.06.2012 4
Fig. / Abb. 12
Mellanvägg
RDA 600-800C
Partition
ZwischenwandMellanvägg, Partition, Zwischenwand
Pos
No.
Svenska
English
Deutsch
Dim
1
453817
List
Strip
Leiste
2
427411
Vägg
Wall
Wtakplåtand
3
425607
Plattjärn
Flat bar
Flacheisen
4
50000801622
Skruv
Screw
Schraube
M8x16
5
423533
Takplåt
Roofing sheet
Dachblech
6
51010800022
Låsmutter
Lock nut
Sicherungsmutter
M8
7
424340
Strypplåt
Cut-off plate
Drosselblech
8
427414
Popnit
Pop rivet
Niet
9
453814
Skydd
Cover
Schutz
10
50001604022
Skruv
Screw
Schraube
M16x40
11
52001600042
Bricka
Washer
Scheibe
M16
12
51011600022
Låsmutter
Lock nut
Sicherungsmutter
M16
13
423534
Takplåt
Roofing sheet
Dachblech
14
50001202522
Skruv
Screw
Schraube
M12x25
15
52001200042
Bricka
Washer
Scheibe
M12
16
51011200022
Låsmutter
Lock nut
Sicherungsmutter
M12
17
424805
Gummimatta
Rubber mat
Gummimatte
18
427406
Axel
Axle
Achse
19
53000604092
Spännstift
Roll pin
Spannstift
Ø6x40
20
424789
Handtag
Handle
Handgriff
21
50000502522
Spårskruv
Slotted screw
Schutzschraube
M5x25
187-
21
418590
Popnit
Pop rivet
Niet
-186
22
413545
V-ring
V-ring
V-Ring
23
50000803022
Skruv
Screw
Schraube
M8x30
24
427422
Bussning
Bushing
Buchse
25
427418
Galler
Grating
Gitter
26
429424
Plugg
Plug
Pfropfen
27
51010500022
Låsmutter
Lock nut
Sicherugnsmutter
M5
187-
28
52090500042
Bricka
Washer
Scheibe
M5
187-
29
497843
Galler
Grating
Gitter
873-
30
497927
Galler
Grating
Gitter
873-
31
498611
Plåt
Plate
Blech
873-
32
498608
Plåt
Plate
Blech
873-
33
498610
Plåt
Plate
Blech
873-
34
429424
Plugg
Plug
Pfropfen
873-
35
50000804022
Skruv
Screw
Schraube
M8x40
873-
36
420485
Bussning
Bushing
Buchse
873-
11.06.2012 4
37
Fig. / Abb. 13
31
3213
38
11.06.2012 4
Fig. / Abb. 13
Fläktar
RDA 600-800C
Fans
769 -
GebläseFläktar, Fans, Gebläse
Pos
No.
Svenska
English
Deutsch
Dim
1
489427
Sats, Fan
Kit, Fläkt
Satz, Gebläse
2
50000803021
Skruv
Screw
Schraube
M8x30
3
52000800041
Bricka
Washer
Scheibe
M8
4
420115
Hydraulmotor
Hydraulic motor
Hydraulik Motor
8 cc
4
417687
Tätningssats
Sealing set
Dichtungssatz
5
466371
Distans
Spacer
Distanz
6
419190
Kil
Key
Keil
WK 3x13
7
478380
Splinesaxel
Axle
Achse
8
466355
Stödlager
Support bearing
Stützlager
9
419191
Bricka
Washer
Scheibe
M12
10
419192
Mutter
Nut
Mutter
M12x1,5
11
50000602521
Skruv
Screw
Schraube
M6x25
12
52000600041
Bricka
Washer
Scheibe
M6
13
478462
Fäste
Bracket
Halterung
14
50000802521
Skruv
Screw
Schraube
M8x25
15
485585
Fläkthus
Fan housing
Gebläsegehäuse
16
51040600021
Mutter
Nut
Mutter
17
484384
Mutter
Nut
Mutter
18
50030602021
Skruv
Screw
Schraube
19
419174
Plattkil
Flat key
Flach Keil
RK 8x7x55
20
477490
Fläkthjul
Fan wheel
Flügelrad
21
412339
Bricka
Washer
Scheibe
22
50000803521
Skruv
Screw
Schraube
M8x35
23
482072
Galler
Grating
Gitter
24
483040
Skruv
Screw
Schraube
11.06.2012 4
39

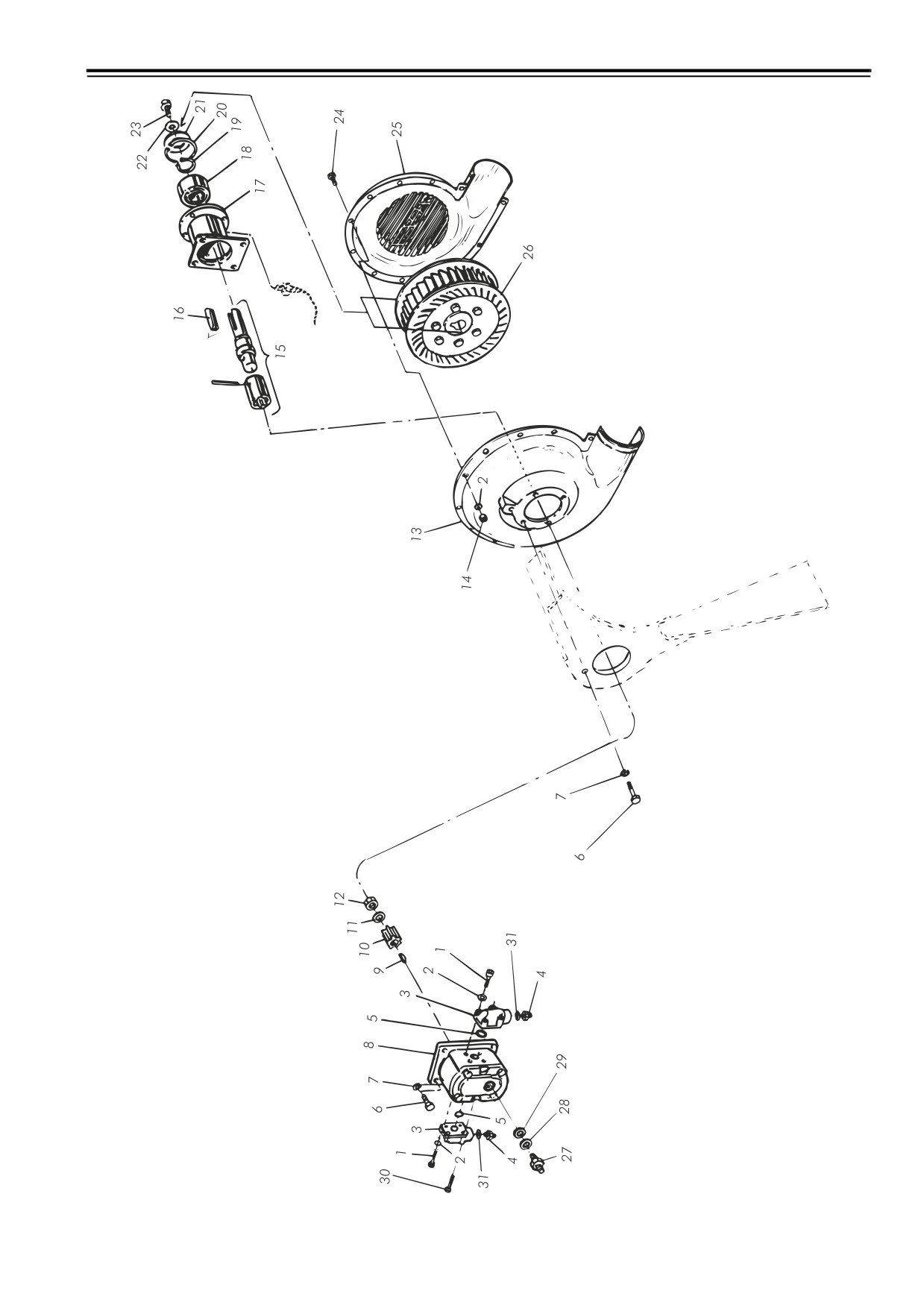

Fig. / Abb. 14
33
3414
40
11.06.2012 4
Fig. / Abb. 14
Fläktar
RDA 600-800C
Fans
- 768
GebläseFläktar, Fans, Gebläse
Pos
No.
Svenska
English
Deutsch
Dim
1
50030603000
Skruv
Screw
Schraube
M6x30
2
52030615291
Fjäderbricka
Spring washer
Federscheibe
3
426733
Anslutningsnippel
Connection nipple
Anschluß nippel
1/2"
4
427452
Adapter
Adapter
Adapter
5
422259
O-ring
O-ring
Runddichtring
6
50000802522
Skruv
Screw
Schraube
M8x25
7
52000800042
Bricka
Washer
Scheibe
M8
8
420115
Hydraulmotor
Hydraulic motor
Hydraulik Motor
8 cc
8
417687
Tätningssats
Sealing set
Dichtungssatz
9
419190
Kil
Key
Keil
WK 3x13
10
419149
Splinesaxel
Axle
Achse
11
419191
Bricka
Washer
Scheibe
M12
12
419192
Mutter
Nut
Mutter
M12x1,5
13
422057
Botten, fläkthus
Bottom, fan housing
Boden, Gebläsegehäuse
14
51010600022
Låsmutter
Lock nut
Sicherungsmutter
M6
15
306781
Axel
Axle
Achse
ASSY
16
419174
Plattkil
Flat key
Flach Keil
RK 8x7x55
17
419173
Lagerhus
Bearing housing
Lagergehäuse
18
420644
Lagring
Bearing
Lager
32062RS1
Std.
19
54003000094
Låsring
Circlip
Seegerring
SGA 30
20
54016200094
Låsring
Circlip
Seegerring
SGH 62
21
419159
Tätbricka
Washer
Scheibe
22
412339
Bricka
Washer
Scheibe
23
50000802022
Skruv
Screw
Schraube
M8x20
24
50000602022
Skruv
Screw
Schraube
M6x20
25
422058
Lock, fläkthus
Cover, fan housing
Deckel, Gebläsegehäuse
26
414422
Fläkthjul
Fan wheel
Flügelrad
27
427450
Adapter
Adapter
Adapter
28
402202
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
1/4"
29
430209
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
M12
30
50030604500
Skruv
Screw
Schraube
M6x45, 12.9
31
402203
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
3/8"
11.06.2012 4
41
Fig. / Abb. 15
35
3615
42
11.06.2012 4
Fig. / Abb. 15
Pneumatik och utmatning, gödning
RDA 600-800C
Pneumatic system and seed feeding, fertilizer
Pneumatichse Anlage und Dosierung, DüngerPneumatik och utmatning, gödning, Pneumatic system and seed feeding, fertilizer, Pneumatichse Anlage und Dosierung, Dünger
Pos
No.
Svenska
English
Deutsch
Dim
1
51010800022
Låsmutter
Lock nut
Sicherungsmutter
M8
2
413972
Lagerhus, ett par
Bearing housing, pair
Lagergehäuse, Paar
3
433206
Kullager
Ball bearing
Kugellager
4
50060801622
Vagnsbult
Carriage bolt
Bolzen
M8x16
5
459220
Koppling
Coupling
Kupplung
6
52002000040
Bricka
Washer
Scheibe
M20
7
422902
Plåt
Plate
Blech
8
424858
Fäste
Bracket
Halterung
9
53000604092
Spännstift
Roll pin
Spannstift
Ø6x40
10
425605
Excenterlås
Eccentric lock
Exzenter Schloß
11
424470
Skruv
Screw
Schraube
12
50000802022
Skruv
Screw
Schraube
M8x20
13
52050800041
Bricka
Washer
Scheibe
M8
14
425629
List
Strip
Leiste
15
492402
Vridprovsvagn
Calibration wagon
Abdrehprobewagen
806-
15
427393
Vridprovsvagn
Calibration wagon
Abdrehprobewagen
-805
16
425639
List
Strip
Leiste
RH
17
425638
List
Strip
Leiste
LH
18
609251
Luftslang, metervara
Air hose, per metre
Luftschlauch, Meterware
Ø140 mm
19
412473
Slangklämma
Hose clamp
Schlauchklemme
130-165
20
427429
Rör
Tube
Rohr
21
427140
Skruvbotten
Bottom
Boden
21
412626
Buntband
Cable tie
Spannband
7,6x385
21
415090
Slangklämma, rostfritt stål
Hose clamp, stainless steel
Schlauchklemme, edelstahl
26-38 A2
21
609021
Såslang, metervara
Seed hose, per metre
Säschlauch, Meterware
Ø32
22
423423
Stigarrör
Distributor pipe
Steigrohr
23
423424
Stag
Stay
Strebe
24
424857
Kil
Key
Keil
25
51021200021
Låsmutter
Lock nut
Sicherungsmutter
M12
26
50001204021
Skruv
Screw
Schraube
M12x40
27
52001200041
Bricka
Washer
Scheibe
M12
28
52001600041
Bricka
Washer
Scheibe
M16
29
50110601461
Stoppskruv
Stop screw
Anschlagschraube
M6x14
30
50000602022
Skruv
Screw
Schraube
M6x20
31
51011600022
Låsmutter
Lock nut
Sicherungsmutter
M16
32
50001622021
Skruv
Screw
Schraube
M16x220
33
429412
Fäste
Bracket
Halterung
34
51030600022
Mutter
Nut
Mutter
M6
36
51010600022
Låsmutter
Lock nut
Sicherungsmutter
M6
37
52050719141
Bricka
Washer
Scheibe
38
51000800022
Mutter
Nut
Mutter
M8
39
427008
Hjul
Wheel
Rad
40
415740
Skruvögla
Screw loop
Schrauböse
M6x30
41
458563
Slanghållare
Hose holder
Schlauchhalter
42
420881
Ringsprint
Locking ring
Ringbolzen
Ø6x40
806-
43
459221
Gummidämpare
Rubber damper
Gummidämpfer
11.06.2012 4
43

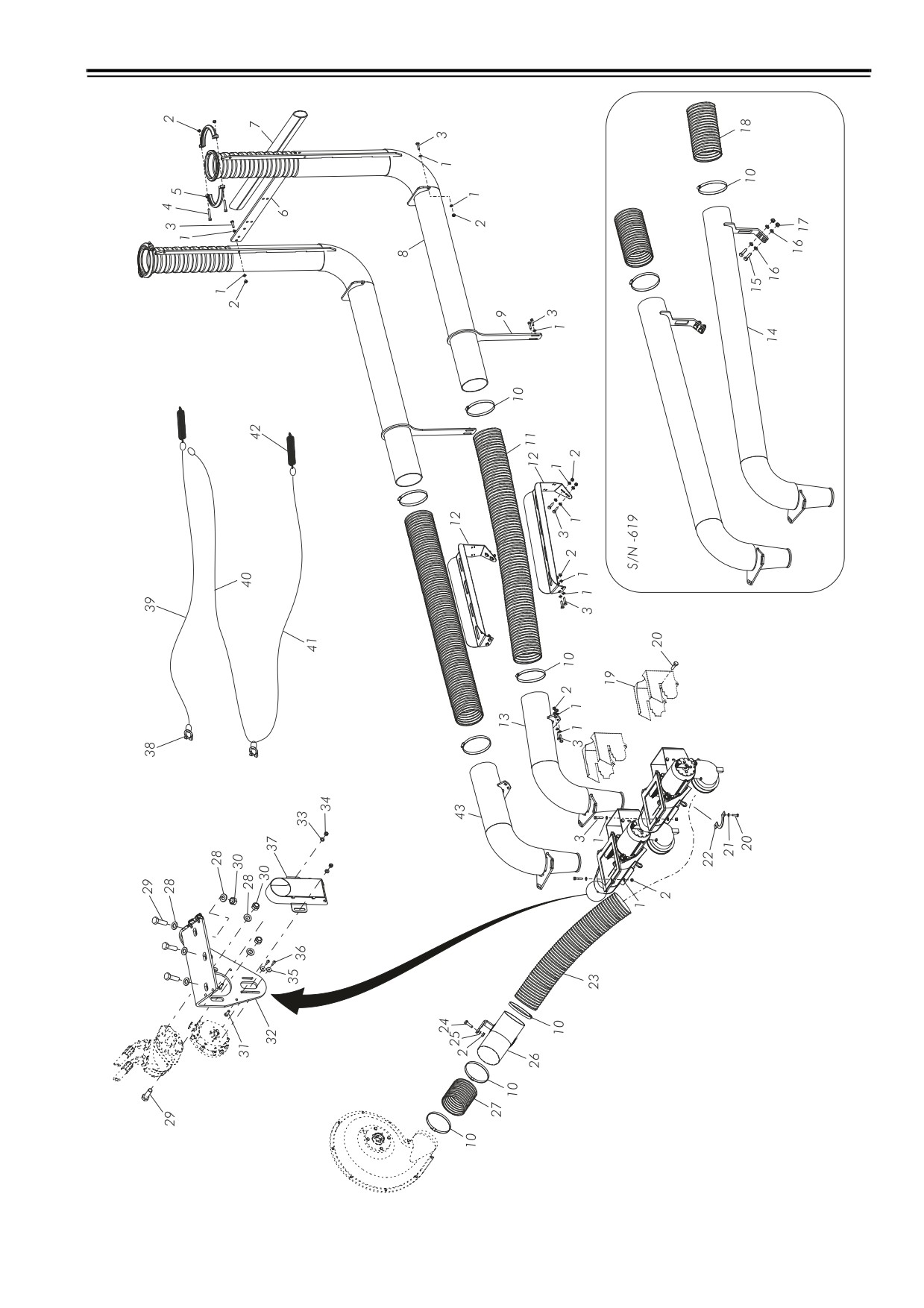

Fig. / Abb. 16
37
3816
44
11.06.2012 4
Fig. / Abb. 16
Pneumatiksystem, utsäde
RDA 600-800C
Pneumatic system, seed
Pneumatichse Anlage, SaatPneumatiksystem, utsäde, Pneumatic system, seed, Pneumatichse Anlage, Saat
Pos
No.
Svenska
English
Deutsch
Dim
1
52000800042
Bricka
Washer
Scheibe
M8
620-
2
51010800022
Låsmutter
Lock nut
Sicherungsmutter
M8
620-
3
50000803022
Skruv
Screw
Schraube
M8x30
620-
4
50030805022
Insexskruv
Socket head cap screw
Innensechskantschraube
M8x50
5
417707
Rörklämma
Tube clamp
Rohrschelle
6
426976
Plåt
Plate
Blech
7
609045
Skyddsslang, metervara
Protective hose, per metre
Schutzschlauch, Meterware
Ø40
8
454951
Rörsystem
Tube system
Rohrsystem
9
426977
Plåt
Plate
Blech
10
412473
Slangklämma
Hose clamp
Schlauchklemme
130-165
11
474229
Slang
Hose
Schlauch
620-
12
474118
Stöd
Support
Stütse
LH
620-
12
474283
Stöd
Support
Stütse
RH
620-
13
494216
Rör, LH
Tube, LH
Rohr, LH
873-
13
474140
Rör
Tube
Rohr
620-872
14
423409
Rörsystem
Tube system
Rohrsystem
-619
15
50011004021
Skruv
Screw
Schraube
M10x40
-619
16
52001000041
Bricka
Washer
Scheibe
M10
-619
17
51011000021
Låsmutter
Lock nut
Sicherungsmutter
M10
-619
18
446864
Slang
Hose
Schlauch
Ø140 mm,
-619
L:300 mm
19
423651
Skydd
Cover
Schutz
20
50000801622
Skruv
Screw
Schraube
M8x16
21
52050824242
Nitbricka
Washer
Scheibe
M8
22
467799
Fläns
Flange
Flansch
23
609251
Luftslang, metervara
Air hose, per metre
Luftschlauch, Meterware
Ø140 mm
24
50000802021
Skruv
Screw
Schraube
M8x20
25
52000800041
Bricka
Washer
Scheibe
M8
26
425593
Grenrör
Branching pipe
Y-Rohr
27
446864
Slang
Hose
Schlauch
Ø140 mm,
L:300 mm
28
52001200041
Bricka
Washer
Scheibe
M12
29
50011204021
Skruv
Screw
Schraube
M12x40
30
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
31
50000602022
Skruv
Screw
Schraube
M6x20
32
424451
Fäste
Bracket
Halterung
33
52000600042
Bricka
Washer
Scheibe
M6
34
51010600022
Låsmutter
Lock nut
Sicherungsmutter
M6
35
52090500042
Bricka
Washer
Scheibe
M5
36
50074201922
Plåtskruv
Screw for sheet
Blechschraube
Ø4,2x19
37
453449
Skydd
Cover
Schutz
38
454870
Länk
Link
Gelenk
39
453963
Lina
Line
Seil
RDA 600 C, 187-
39
454147
Lina
Line
Seil
RDA 800 C, 187-
40
453962
Lina
Line
Seil
RDA 600 C, 187-
40
454146
Lina
Line
Seil
RDA 800 C, 187-
41
453961
Lina
Line
Seil
RDA 600 C, 187-
41
454145
Lina
Line
Seil
RDA 800 C, 187-
42
406568
Fjäder
Spring
Feder
43
498833
Rör, RH
Tube, RH
Rohr, RH
873-
43
474140
Rör
Tube
Rohr
620-872
11.06.2012 4
45

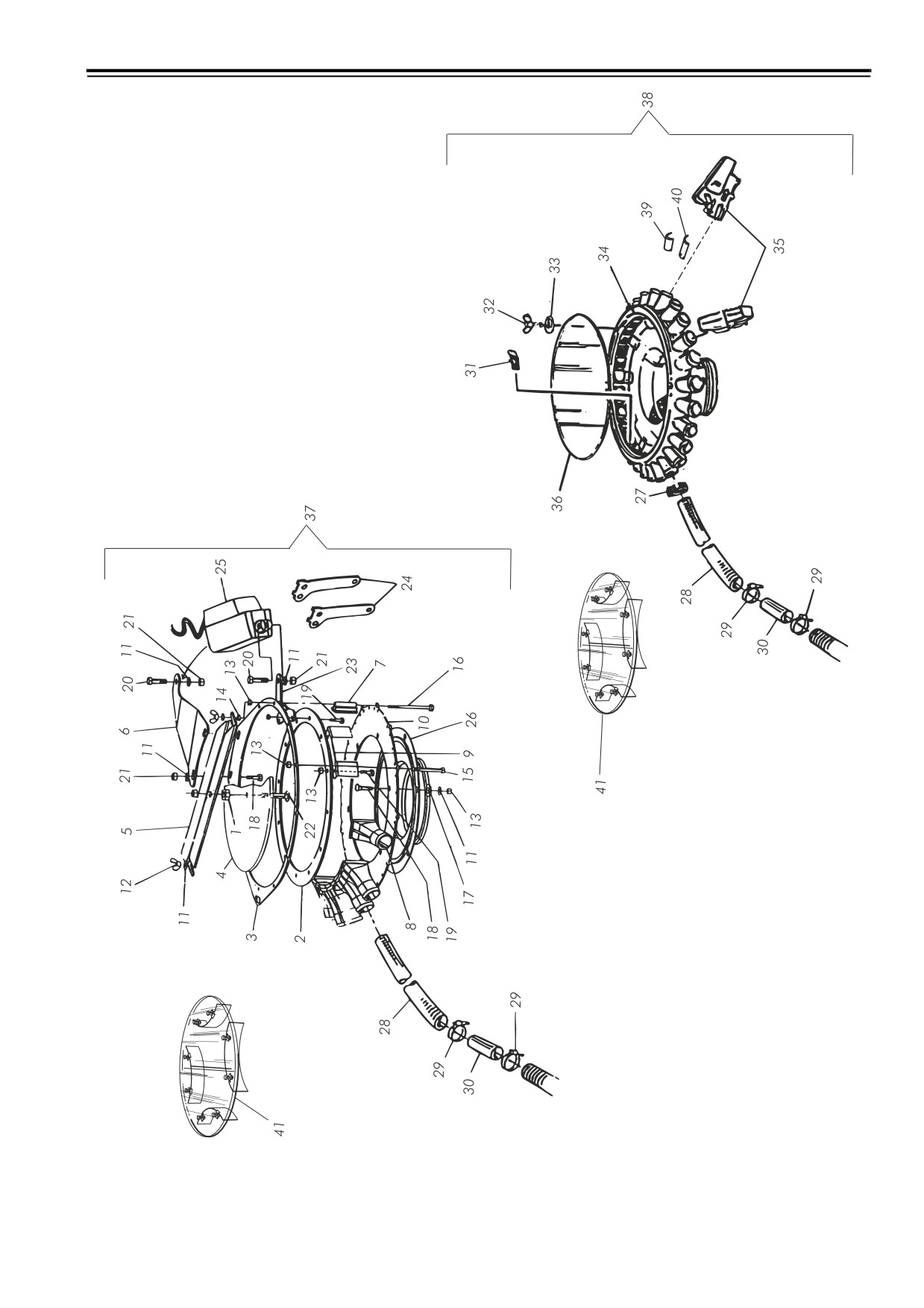

Fig. / Abb. 17
39
4017
46
11.06.2012 4
Fig. / Abb. 17
Fördelarhuvud
RDA 600-800C
Distributor head
VerteilerkopfFördelarhuvud, Distributor head, Verteilerkopf
Pos
No.
Svenska
English
Deutsch
Dim
1
51010800022
Låsmutter
Lock nut
Sicherungsmutter
M8
2
428231
Plåt
Plate
Blech
RDA 600 C
2
429394
Plåt
Plate
Blech
RDA 800 C
3
429389
Plåt
Plate
Blech
24
RDA 600 C
3
429397
Plåt
Plate
Blech
32
RDA 800 C
4
441919
Lock
Cover
Deckel
24
RDA 600 C,
227-
4
429405
Lock
Cover
Deckel
RDA 600 C,
-226
4
441831
Lock
Cover
Deckel
32
RDA 800 C,
227-
4
429395
Lock
Cover
Deckel
RDA 800 C,
-226
5
429298
Lås
Lock
Schloß
24
RDA 600 C
5
429396
Lås
Lock
Schloß
32
RDA 800 C
6
429390
Plåt
Plate
Blech
7
429382
Mellanvägg
Partition
Zwischenwand
8
429381
Fördelare
Distributor
Verteiler
9
428230
Plåt
Plate
Blech
RDA 600 C
10
429404
Hållare
Holder
Halterung
RDA 600 C
10
429398
Hållare
Holder
Halterung
RDA 800 C
11
52000800021
Bricka
Washer
Scheibe
M8
12
51050800021
Vingmutter
Wing nut
Flügelmutter
M8
13
51010600022
Låsmutter
Lock nut
Sicherungsmutter
M6
14
417768
Distans
Spacer
Distanz
15
50000606022
Skruv
Screw
Schraube
M6x60
16
50000608022
Skruv
Screw
Schraube
M6x80
17
52001200042
Bricka
Washer
Scheibe
M12
18
50060801622
Vagnsbult
Carriage bolt
Bolzen
M8x16
18
50060803022
Vagnsbult
Carriage bolt
Bolzen
M8x30
410-
19
50000601622
Skruv
Screw
Schraube
M6x16
20
50001004022
Skruv
Screw
Schraube
M10x40
21
51010800022
Låsmutter
Lock nut
Sicherungsmutter
M8
22
459440
Vagnsbult
Carriage bolt
Bolzen
M8x45
23
440497
Plåt
Plate
Blech
24
RDA 600 C
23
429400
Plåt
Plate
Blech
32
RDA 800 C
24
440498
Plåt
Plate
Blech
25
428035
Ställdon
Adjusting device
Verstellbar dosierung
26
429401
Hållare
Holder
Halterung
27
415090
Slangklämma, rostfritt stål
Hose clamp, stainless
Schlauchklemme, edelstahl
26-38 A2
227-
steel
27
422774
Slangklämma
Hose clamp
Schlauchklemme
Ø38
-226
28
609021
Såslang, metervara
Seed hose, per metre
Säschlauch, Meterware
Ø32
29
406027
Slangklämma
Hose clamp
Schlauchklemme
ABA 26-38
FZB
30
415397
Skarvhylsa
Extension sleeve
Verbindungsmuffe
Ø32
31
419139
Gummiplugg
Rubberplug
Gummi Pfropfen
32
50130602022
Vingskruv
Wing screw
Flügelschraube
M6x20
33
52050824242
Nitbricka
Washer
Scheibe
M8
34
427909
Fördelare
Distributor
Verteiler
RDA 800 C
35
427785
Spårmarkeringsventil
Tramlining valve
Ventil, Fahrgassenschaltung
RDA 800 C
36
417773
Lock, utan spårmarkering
Cover, without tramlining
Deckel, ohne Fahrgassenschaltung
32
RDA 800 C
system
37
440495
Fördelare, utsäde
Distributor, seed
Verteiler, Saatgut
RDA 600 C
37
429383
Fördelare, gödning
Distributor, fertilizer
Verteiler, Dünger
ASSY
RDA 600 C
37
429393
Fördelare, gödning
Distributor, fertilizer
Verteiler, Dünger
M8x30
RDA 800 C
38
424866
Fördelare, utsäde
Distributor, seed
Verteiler, Saatgut
RDA 800 C
39
457450
Distans
Spacer
Distanz
OUT
40
457451
Distans
Spacer
Distanz
IN
41
465596
Majstillsats
Maize kit
Maiseinsatz
RDA 600 C,
Tillbehör/
Access./
Zubehör
41
466617
Majstillsats
Maize kit
Maiseinsatz
RDA 800 C,
Tillbehör/
Access./
Zubehör
11.06.2012 4
47
Fig. / Abb. 18
41
4218
48
11.06.2012 4
Fig. / Abb. 18
FENIX Såhus
RDA 600-800C
FENIX Seed feed housing
FENIX DosiergehäuseFENIX Såhus, FENIX Seed feed housing, FENIX Dosiergehäuse
Pos
No.
Svenska
English
Deutsch
Dim
1
417713
Slitbåge
Wear bail
Bogen
2
50100400872
Skruv
Screw
Schraube
M4x8
3
53000503092
Spännstift
Roll pin
Spannstift
Ø5x30
4
419129
Distans
Spacer
Distanz
5
52000800042
Bricka
Washer
Scheibe
M8
6
50000801622
Skruv
Screw
Schraube
M8x16
7
421915
Skyddskåpa
Cover
Schutzabdeckung
8
50030302522
Skruv
Screw
Schraube
M3x25
9
417709
Skala
Scale
Skala
10
422790
Ärtlucka
Pea hatch
Erbsenklappe
Tillbehör/Access./Zubehör
11
306714
Arm
Arm
Arm
12
417701
Klafffjäder
Flap spring
Klappefeder
13
306705
Klaff
Flap
Klappe
14
417744
Ring
Ring
Ring
15
50110501222
Stoppskruv
Stop screw
Anschlagschraube
M5x12
16
202203
Sköld
Shield
Schild
17
54004000092
Låsring
Circlip
Seegerring
SGA 40
18
417717
Kullager
Ball bearing
Kugellager
19
306715
Gavel
Gable
Giebel
20
53010602892
Spännstift
Roll pin
Spannstift
Ø6x28
21
404293
Kullager
Ball bearing
Kugellager
22
417771
Distans
Spacer
Distanz
23
417742
Mutter
Nut
Mutter
24
50060601622
Vagnsbult
Carriage bolt
Bolzen
M6x16
25
306722
Rapsborste
Rapebrush
Rapsbürste
26
50074201922
Plåtskruv
Screw for sheet
Blechschraube
Ø4,2x19
27
306745
Tätningsborste
Sealing brush
Dichtungbürste
28
101207
Såhus
Seed feed housing
Dosiereinheit
29
417731
Tätningsring
Sealing ring
Dichtring
30
101204
Rotor
Rotor
Rotor
31
54001500092
Låsring
Circlip
Seegerring
SGA 15
32
412367
Kullager
Ball bearing
Kugellager
33
417724
Tätningsring
Sealing ring
Dichtring
34
306711
Lucka
Cover
Klappe
35
306710
Drivaxel
Drive shaft
Treibachse
36
53000605092
Spännstift
Roll pin
Spannstift
Ø6x50
37
306709
Drev
Gear
Zahnrad
38
306721
Avskrapare
Scraper
Abstreifer
39
306746
Avskraparlist
Scraper strip
Abstreiferleiste
40
427788
Kontaktplatta
Contact pad
Kontaktplatte
41
421793
Tätningslist
Sealing strip
Dichtleiste
42
417749
Visare
Pointer
Zeiger
43
422012
Vevarm
Crank arm
Kurbelarm
44
51010600022
Låsmutter
Lock nut
Sicherungsmutter
M6
45
427371
Induktiv givare
Inductiv detector
Induktiver Schalter
46
424533
Inställningsskruv
Adjustable screw
Einstellbar Schraube
47
50000600822
Skruv
Screw
Schraube
M6x8
48
50000501022
Skruv
Screw
Schraube
M5x10
49
50030601222
Skruv, insex
Screw, socket cap
Schraube, innensechskant
M6x12
50
417746
Fjäder
Spring
Feder
51
417743
Vridprovslucka
Calibration lid
Abdrehklappe
52
306706
Lock
Cover
Deckel
53
424534
Bussning
Bushing
Buchse
54
306700
Hylsa
Sleeve
Hülse
55
421912
Inställningsbult
Bolt
Bolzen
56
417714
Bricka
Washer
Scheibe
57
417702
Magnet
Magnet
Magnet
58
417718
Kullager
Ball bearing
Kugellager
59
50000802522
Skruv
Screw
Schraube
M8x25
60
50040602022
Skruv
Screw
Schraube
M6x20
61
306702
Kugghjul
Gear
Zahnrad
62
306703
Hylsa
Sleeve
Hülse
63
417722
Bussning
Bushing
Buchse
64
406158
Bricka
Washer
Scheibe
65
306704
Bricka
Washer
Scheibe
11.06.2012 4
49
Fig. / Abb. 18
43
4418
50
11.06.2012 4
Fig. / Abb. 18
FENIX Såhus
RDA 600-800C
FENIX Seed feed housing
FENIX DosiergehäuseFENIX Såhus, FENIX Seed feed housing, FENIX Dosiergehäuse
Pos
No.
Svenska
English
Deutsch
Dim
66
54002200092
Låsring
Circlip
Seegerring
SGA 22
67
444379
Koppling
Coupling
Kupplung
68
417700
Fjäder
Spring
Feder
69
417723
Bussning
Bushing
Buchse
70
420168
Karbinhake
Snap hook
Karabinerhaken
71
424846
Axel
Axle
Achse
72
421909
Indexplåt
Index plate
Indexplatte
73
50010600822
Skruv
Screw
Schraube
M6x8
74
53000605091
Spännstift
Roll pin
Spannstift
Ø6x50
75
424854
Axelkoppling
Shaft coupling
Achsekupplung
ASSY
76
424856
Kuggkrans
Gear ring
Zahnkranz
77
427482
Rem
Belt
Riemen
78
427481
Remhjul
Belt wheel
Reimenrad
79
427480
Remskiva
Pulley
Keilriemenscheibe
80
425245
Packning
Seal
Dichtung
81
50110402060
Skruv
Screw
Schraube
M4x20
82
50110601461
Stoppskruv
Stop screw
Anschlagschraube
M6x14
83
53000603091
Spännstift
Roll pin
Spannstift
Ø6x30
84
424845
Stång
Rod
Stange
85
425606
Hylsa
Sleeve
Hülse
86
444259
Distans
Spacer
Distanz
87
52001600041
Bricka
Washer
Scheibe
M16
88
427789
Såhus
Seed feed housing
Dosiereinheit
ASSY
89
202204
Rotor
Rotor
Rotor
ASSY
90
306760
Koppling
Coupling
Kupplung
ASSY
11.06.2012 4
51
Fig. / Abb. 19
45
4619
52
11.06.2012 4
Fig. / Abb. 19
Billsystem
RDA 600-800C
Coulter system
DrillsystemBillsystem, Coulter system, Drillsystem
Pos
No.
Svenska
English
Deutsch
Dim
1
430152
Billarm, gödning, inkl. nav
Coulter arm, fertiliser, incl.
Säschararm, Dünger, einschl.
LH
Hub
Nabe
2
430154
Billarm, gödning, inkl. nav
Coulter arm, fertiliser, incl.
Säschararm, Dünger, einschl.
RH
Hub
Nabe
3
430158
Billarm, gödning, inkl. nav
Coulter arm, fertiliser, incl.
Säschararm, Dünger, einschl.
RH
Hub
Nabe
4
462850
Billarm, gödning
Coulter arm, fertiliser
Säschararm, Dünger
192-
4
430156
Billarm, gödning, inkl. nav
Coulter arm, fertiliser, incl.
Säschararm, Dünger, einschl.
LH
-191
Hub
Nabe
5
462851
Billarm, gödning
Coulter arm, fertiliser
Säschararm, Dünger
192-
5
430154
Billarm, gödning, inkl. nav
Coulter arm, fertiliser, incl.
Säschararm, Dünger, einschl.
RH
-191
Hub
Nabe
6
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
7
450991
Gummistav
Rubber bar
Gummistab
L:190 mm
354-
7
411746
Gummistav
Rubber bar
Gummistab
L:205 mm
-353
8
411738
Saxpinne
Split pin
Hohlstift
Ø8x36
9
52002000041
Bricka
Washer
Scheibe
M20
10
411739
Saxpinne
Split pin
Hohlstift
Ø8x50
11
411603
Hylsa
Sleeve
Hülse
12
411605
Bussning
Bushing
Buchse
13
411602
Länk
Link
Gelenk
14
428571
Vagnsbult
Carriage bolt
Bolzen
M12x42, 10.9
15
430151
Billarm
Coulter arm
Säschararm
REAR, ASSY,
M14
16
415705
Skruv
Screw
Schraube
M14
17
420832
Lagerhus
Bearing housing
Lagergehäuse
ASSY
18
451371
Tallrik, flat
Disc, flat
Scheibe, flach
Ø410 mm,
V55
19
50001201621
Skruv
Screw
Schraube
M12x16
20
202068
Länkarm
Link arm
Verbindungsarm
FR
21
609021
Såslang, metervara
Seed hose, per metre
Säschlauch, Meterware
Ø32
22
406027
Slangklämma
Hose clamp
Schlauchklemme
ABA 26-38
FZB
23
53000604091
Spännstift
Roll pin
Spannstift
Ø6x40
24
430150
Billarm
Coulter arm
Säschararm
FR, ASSY,
M14
25
407661
Smörjnippel
Grease nipple
Schmiernippel
ST, M8
26
415710
Fjäderbricka
Spring washer
Federscheibe
M14
27
432116
Såbill
Seed coulter
Säschar
LH
27
432117
Såbill
Seed coulter
Säschar
RH
27
432118
Såbill, kort slits
Seed coulter, short slit
Säschar, kurz schlitz
LH
27
432119
Såbill, kort slits
Seed coulter, short slit
Säschar, kurz schlitz
RH
27
432113
Hårdmetallskär, ingår i såbill,
Hard metal tip, included in
Hardmetallschneide, in Säschar
432116, 432117
seed coulter, 432116,
enthalten, 432116, 432117
432117
27
53020401490
Spännstift, ingår i såbill
Roll pin, included in seed
Spannstift, in Säschar enthalten
Ø4x14
coulter
27
306532
Såbill, med dubbla slitplattor
Seed coulter, with double
Säschar, mit doppelten Verschlitz-
LH
Tillbehör/
wearplates
platten
Access./
Zubehör
27
306533
Såbill, med dubbla slitplattor
Seed coulter, with double
Säschar, mit doppelten Verschlitz-
RH
Tillbehör/
wearplates
platten
Access./
Zubehör
27
413993
Hårdmetallskär, ingår i såbill,
Hard metal tip, included in
Hartmetallschneide, in Säschar
306532, 306533
seed coulter, 306532,
enthalten, 306532, 306533
306533
28
52001400041
Bricka
Washer
Scheibe
M14
29
51121400021
Låsmutter
Lock nut
Sicherungsmutter
M14
30
413545
V-ring
V-ring
V-Ring
31
405813
Tätningsring
Sealing ring
Dichtring
32
405814
Kullager
Ball bearing
Kugellager
33
406021
Låsring
Circlip
Seegerring
AS 30x2
34
453712
Hylsa
Sleeve
Hülse
11.06.2012 4
53
Fig. / Abb. 19
47
4819
54
11.06.2012 4
Fig. / Abb. 19
Billsystem
RDA 600-800C
Coulter system
DrillsystemBillsystem, Coulter system, Drillsystem
Pos
No.
Svenska
English
Deutsch
Dim
35
443469
Axel
Axle
Achse
CR
35
443465
Axel, vingsektion
Axle, wing section
Achse, Flügelsektion
LH
RDA 600
C
35
443466
Axel, vingsektion
Axle, wing section
Achse, Flügelsektion
RH
RDA 600
C
35
443467
Axel, vingsektion
Axle, wing section
Achse, Flügelsektion
LH
RDA 800
C
35
443468
Axel, vingsektion
Axle, wing section
Achse, Flügelsektion
RH
RDA 800
C
36
405080
Låsnål
Locking pin
Arretierstift
37
419345
Fäste
Bracket
Halterung
38
53000603091
Spännstift
Roll pin
Spannstift
Ø6x30
39
453714
Vev
Crank
Kurbel
ASSY
40
413549
Avdragare
Puller
Abzieher
41
425778
Monteringsverktyg
Assembling tool
Montagewerkzeug
42
609045
Skyddsslang, metervara
Protective hose, per metre
Schutzschlauch, Meterware
Ø40
43
52001800041
Bricka
Washer
Scheibe
M18
44
427025
Länkarm
Link arm
Verbindungsarm
REAR
44
448689
Länkarm
Link arm
Gelenkarm
45
307168
Överfall
Cover
Führungsplatte
200 mm
46
413896
Plastplugg
Plastic plug
Kunststoffpfropfen
60x60
47
415091
Slangklämma
Hose clamp
Schlauchklemme
30-44
48
424107
Plastlagring
Plastic bearing
Plastlagerung
60x60
49
422776
Spindel
Spindle
Gewindespindel
50
418353
Tapp
Stud
Zapfen
51
440240
Plåt
Plate
Blech
11.06.2012 4
55
Fig. / Abb. 20
49
5020
56
11.06.2012 4
Fig. / Abb. 20
Hjul, hjulgaffel
RDA 600-800C
Wheel, wheel fork
Rad, RadgabelHjul, hjulgaffel, Wheel, wheel fork, Rad, Radgabel
Pos
No.
Svenska
English
Deutsch
Dim
1
432568
Hjul
Wheel
Rad
TR, ASSY
1
432569
Fälg
Rim
Felge
1
422876
Däck
Tyre
Reifen
7.00x15"
1
427213
Slang
Hose
Schlauch
2
414103
Gummibuffert
Rubber buffer
Gummipuffer
108x120
3
428571
Vagnsbult
Carriage bolt
Bolzen
M12x42, 10.9
4
51131200011
Mutter
Nut
Mutter
M12, 10.9
5
307002
Avskrapare
Scraper
Abstreifer
6
50061203021
Vagnsbult
Carriage bolt
Bolzen
M12x30
7
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
8
51131600021
Låsmutter
Lock nut
Sicherungsmutter
M16
9
449494
Avskrapararm
Scraper arm
Abstreiferarm
10
448393
Avskrapararm
Scraper arm
Abstreiferarm
WI
10
448392
Avskrapararm
Scraper arm
Abstreiferarm
NW
11
429022
Skruv
Screw
Schraube
M16x215
12
431651
Hylsa
Sleeve
Hülse
13
431650
Bricka
Washer
Scheibe
14
417836
Radialtätning
Radialsealing
Radialdichtung
15
402939
Kullager
Ball bearing
Kugellager
SKF-6205-RS1
16
431652
Axel
Axle
Achse
17
419003
Bussning
Bushing
Buchse
18
408471
Smörjnippel
Grease nipple
Schmiernippel
ST, M6
19
407661
Smörjnippel
Grease nipple
Schmiernippel
ST, M8
20
484209
Hjulgaffel
Wheel fork
Radgabel
21
449235
Hjulgaffel
Wheel fork
Radgabel
22
449185
Hjulgaffel, buffertarm
Wheel fork, buffer arm
Radgabel, Pufferarm
FR
23
450675
Hjulgaffel, buffertarm
Wheel fork, buffer arm
Radgabel, Pufferarm
FR
24
450478
Hjulgaffel, buffertarm
Wheel fork, buffer arm
Radgabel, Pufferarm
FR
25
449212
Hjulgaffel, buffertarm
Wheel fork, buffer arm
Radgabel, Pufferarm
REAR
26
450621
Hjulgaffel, buffertarm
Wheel fork, buffer arm
Radgabel, Pufferarm
REAR
11.06.2012 4
57

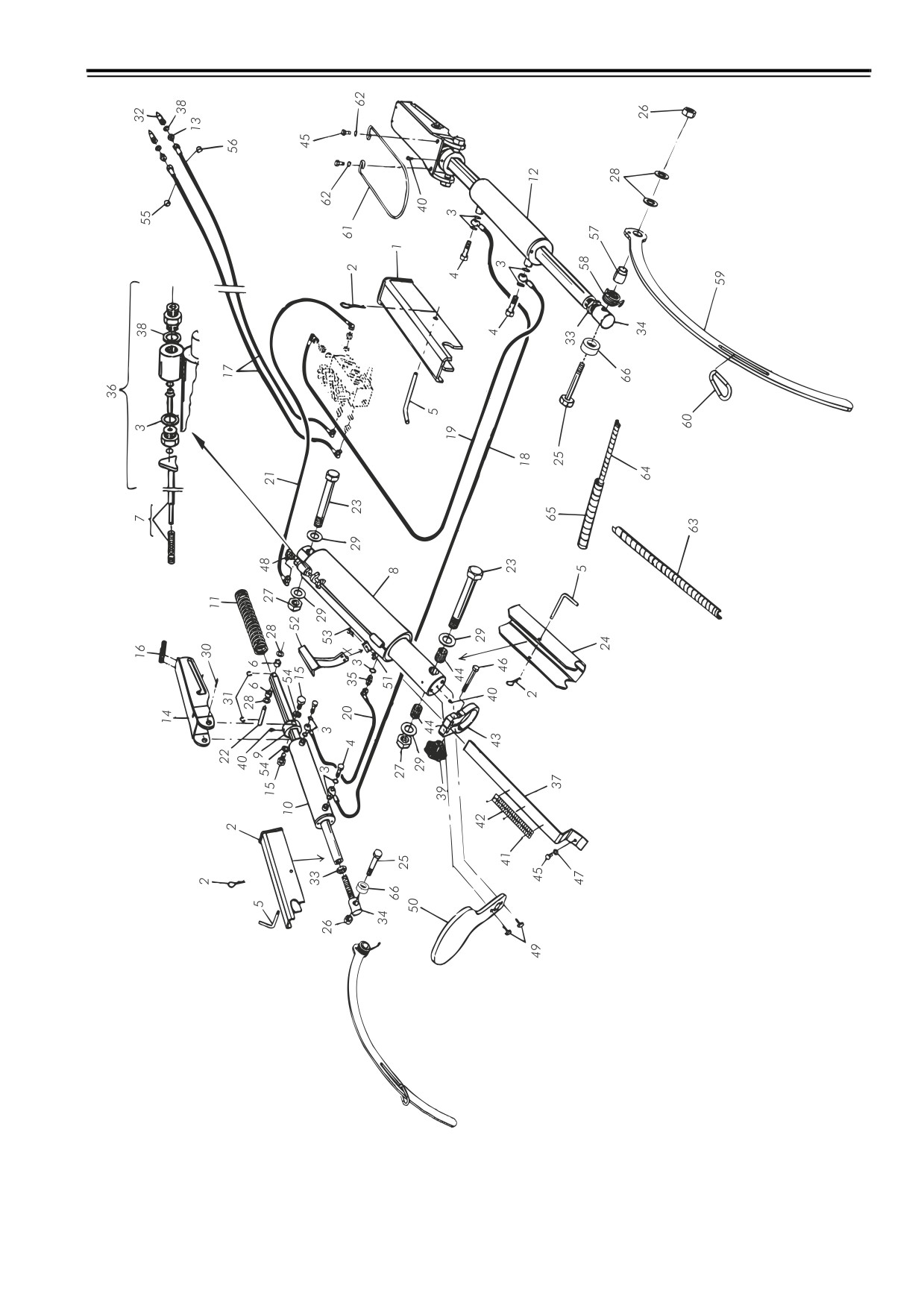

Fig. / Abb. 21
51
5221
58
11.06.2012 4
Fig. / Abb. 21
Hydraulik, lyftning
RDA 600-800C
Hydraulics, lifting
HebehydraulikHydraulik, lyftning, Hydraulics, lifting, Hebehydraulik
Pos
No.
Svenska
English
Deutsch
Dim
1
460400
Spärr
Catch
Sperre
2
401762
Låsnål
Locking pin
Arretierstift
3,5 mm
3
402203
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
3/8"
4
406756
Hålskruv
Hole screw
Hohlschraube
3/8"
5
445553
Sprint
Pin
Splint
6
444787
Hylsa
Sleeve
Hülse
7
442714
Stång med fjäder
Bar with spring
Stange mit Feder
8
440547
Hydraulcylinder
Hydraulic ram
Hydraulikzylinder
D:130/105, L:590/326
8
440544
Tätningssats
Sealing kit
Dichtungssatz
8
440546
Cylinderrör
Ram tube
Zylinderrohr
8
440721
Kolvstång
Piston rod
Kolbenstange
8
440543
Kolvstångsstyrning
Piston rod guide
Kolbenstangenführung
9
440886
Hylsa
Sleeve
Hülse
10
444858
Hydraulcylinder
Hydraulic ram
Hydraulikzylinder
D:80/40, L:306
10
404677
Tätningssats
Sealing set
Dichtungssatz
10
464813
Cylinderrör
Ram tube
Zylinderrohr
10
440958
Kolvstång
Piston rod
Kolbenstange
10
418102
Kolvstångsstyrning
Piston rod guide
Kolbenstangenführung
11
440955
Fjäder
Spring
Feder
RDA 600 C
11
447683
Fjäder
Spring
Feder
RDA 800 C
12
444859
Hydraulcylinder
Hydraulic ram
Hydraulikzylinder
D:70/40, L:306
12
404678
Tätningssats
Sealing set
Dichtungssatz
12
464805
Cylinderrör
Ram tube
Zylinderrohr
12
440963
Kolvstång
Piston rod
Kolbenstange
12
418105
Kolvstångsstyrning
Piston rod guide
Kolbenstangenführung
13
401773
Nippel
Nipple
Nippel
3/8"-1/2"
14
152282
Spärr
Catch
Sperre
965-
14
441176
Spärr
Catch
Sperre
-964
15
441199
Skruv
Screw
Schraube
M24x2
16
441343
Fjäder
Spring
Feder
17
426660
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:3/8", L:9100
18
441507
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:3/8", L:3660
19
441508
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:3/8", L:1710
20
441509
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:3/8", L:2200
21
441510
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:3/8", L:2600
22
441513
Axel
Axle
Achse
23
459609
Skruv
Screw
Schraube
M30x195
288-
23
441514
Skruv
Screw
Schraube
M30x215
-287
24
463286
Spärr
Catch
Sperre
288-
24
445513
Spärr
Catch
Sperre
-287
25
50002016011
Skruv
Screw
Schraube
M20x160
187-
25
50002014021
Skruv
Screw
Schraube
M20x140
-186
26
51022000021
Låsmutter
Lock nut
Sicherungsmutter
M20
27
51023000011
Låsmutter
Lock nut
Sicherungsmutter
M30
28
52002000041
Bricka
Washer
Scheibe
M20
29
52003000041
Bricka
Washer
Scheibe
M30
30
53000503091
Spännstift
Roll pin
Spannstift
Ø5x30
31
54021500091
Låsring
Circlip
Springring
RS15
32
401776
Snabbkoppling
Quick coupling
Schnellkupplung
ML, 1/2"
33
51032400021
Mutter
Nut
Mutter
M24
34
404480
Kolvstångshuvud
Piston rod head
Kolbenstangenende
35
401777
Adapter
Adapter
Adapter
36
414686
Ventilsats
Valveset
Ventilsatz
ASSY
36
404796
Tätningssats
Sealing set
Dichtungssatz
37
304838
Djupskala
Depth scale
Tiefenskala
38
401774
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
1/2"
39
407014
Stjärnvred
Star knob
Verriegelungsknopf
40
407661
Smörjnippel
Grease nipple
Schmiernippel
ST, M8
41
415459
Nit
Rivet
Niete
42
415841
Arbetsdjupskala
Depth scale
Ablagetiefenskala
160x30
43
444127
Anslag
Stop bolt
Anschlag
44
442847
Glidlager
Slide bearing
Gleitlager
45
50000801621
Skruv
Screw
Schraube
M8x16
46
50001209021
Skruv
Screw
Schraube
M12x90
47
52000800041
Bricka
Washer
Scheibe
M8
11.06.2012 4
59
Fig. / Abb. 21
53
5421
60
11.06.2012 4
Fig. / Abb. 21
Hydraulik, lyftning
RDA 600-800C
Hydraulics, lifting
HebehydraulikHydraulik, lyftning, Hydraulics, lifting, Hebehydraulik
Pos
No.
Svenska
English
Deutsch
Dim
48
414651
Adapter
Adapter
Adapter
DO: R3/8"/DI: 3/8"
49
50000802021
Skruv
Screw
Schraube
M8x20
50
460352
Fäste
Bracket
Halterung
51
51000800021
Mutter
Nut
Mutter
M8
52
444000
Fäste
Bracket
Halterung
53
50000804021
Skruv
Screw
Schraube
M8x40
54
52042400091
Bricka
Washer
Scheibe
M24
55
411300
Plastring, gul
Plastic ring, yellow
Kunststoffring, gelb
+
56
411301
Plastring, gul
Plastic ring, yellow
Kunststoffring, gelb
-
57
454056
Hylsa
Sleeve
Hülse
187-
58
454061
Fjäder
Spring
Feder
LH
187-
58
454062
Fjäder
Spring
Feder
RH
187-
59
453965
Hållare
Holder
Halterung
187-
60
453966
Karbinhake
Snap hook
Karabinerhaken
187-
61
453867
Skydd
Cover
Schutz
187-
62
52040800091
Bricka
Washer
Scheibe
M8
187-
63
423335
Skyddsspiral
Shield coil
Schutzspirale
L:1,2 m
64
427844
Skyddsspiral
Shield coil
Schutzspirale
65
446665
Skydd
Cover
Schutz
66
430234
Distans
Spacer
Distanz
11.06.2012 4
61

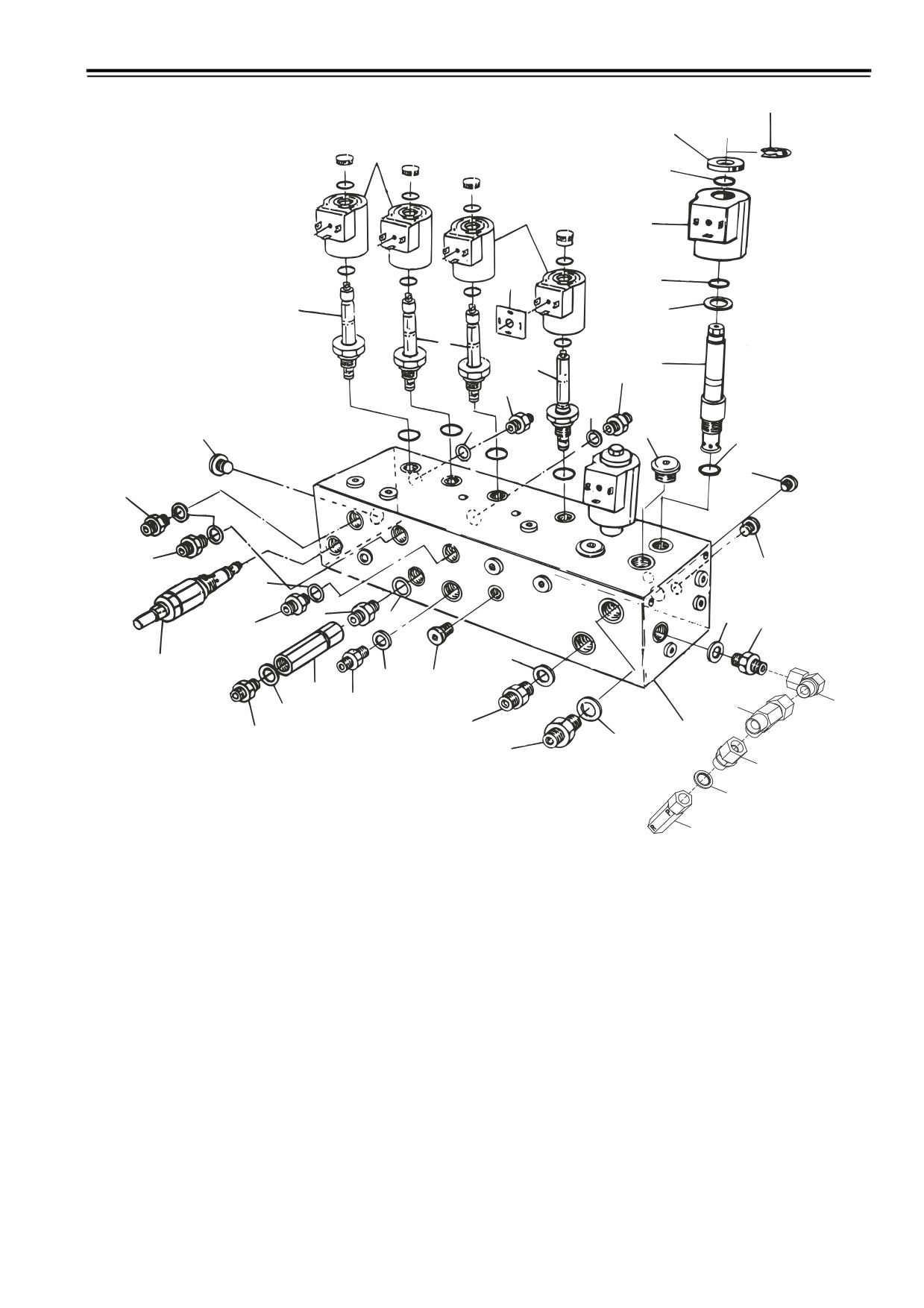

Fig. / Abb. 22
55
5
6
2
7
2
20
3
7
1
6
1
8
4
9
9
10
10
11
14
7
14
12
13
12
14
13
10
16
13
9
12
13
19
13
18
17
12
22
21
10
12
15
16
10
9
23
10
24
5622
62
11.06.2012 4
Fig. / Abb. 22
Hydraulblock, lyftning
RDA 600-800C
Hydraulic block, lifting
Hydraulblock, hebenHydraulblock, lyftning, Hydraulic block, lifting, Hydraulblock, heben
Pos
No.
Svenska
English
Deutsch
Dim
1
420651
Patronventil
Cartridge valve
Patronenventil
EC08B/20NB
1
416267
Tätningssats
Sealing set
Dichtungssatz
1
609210
O-ring
O-ring
Runddichtring
1
609208
Mutter
Nut
Mutter
2
420657
Solenoid, svart, rund
Solenoid, black, round
Magnetschalter, schwartz, rund
3
413650
Silikongummitätning
Silicone rubber seal
Silikongummidichtung
4
420650
Patronventil
Cartridge valve
Patronenventil
EC08B/10NB
4
416267
Tätningssats
Sealing set
Dichtungssatz
4
609210
O-ring
O-ring
Runddichtring
4
609209
Mutter
Nut
Mutter
5
443834
Låsring
Circlip
Sicherungsring
6
443835
Bricka
Washer
Scheibe
7
443836
O-ringssats
O-ring kit
O-ringsatz
8
443833
Ventil
Valve
Ventil
9
401777
Adapter
Adapter
Adapter
10
402203
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
3/8"
11
402265
Plugg
Plug
Pfropfen
3/8"
12
401790
Nippel
Nipple
Nippel
1/4"-1/4"
13
402202
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
1/4"
14
402266
Plugg
Plug
Pfropfen
1/4"
15
443838
Hydraulblock
Hydraulic block
Hydraulikblock
16
401789
Nippel
Nipple
Nippel
1/4"-3/8"
-748
16
401781
Nippel, strypt 1,5 mm
Nipple, reducing 1,5 mm
Nippel, gedrosselt 1,5 mm
1/4"-1/4"
749-
17
421939
Spärrventil
Stop valve
Sperrventil
-748
18
445821
Plugg
Plug
Pfropfen
19
420658
Ventil
Valve
Ventil
20
443837
Solenoid
Solenoid
Magnetschalter
21
414651
Adapter
Adapter
Adapter
DO: R3/8"/DI: 3/8"
749-
22
411917
Anslutningsnippel T-rör
Connection nipple T-piece
Anschlußnippel T-Stück
3/8"
749-
23
411914
Anslutningsnippel
Connection nipple
Anschlußnippel
3/8"-3/8"
749-
24
489461
Ventil
Valve
Ventil
749-
11.06.2012 4
63
Fig. / Abb. 23
57
5823
64
11.06.2012 4
Fig. / Abb. 23
Hydraulik, markörer
RDA 600-800C
Hydraulics, bout markers
Hydraulik, SpuranzeigerHydraulik, markörer, Hydraulics, bout markers, Hydraulik, Spuranzeiger
Pos
No.
Svenska
English
Deutsch
Dim
1
402202
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
1/4"
2
402236
Krampa
Clamp
Krampe
M14x90
3
404326
Plastplugg
Plastic plug
Kunststoffpfropfen
4
405080
Låsnål
Locking pin
Arretierstift
5
406751
Hålskruv, banjo
Hole screw, banjo
Hohlschraube, Banjo
1/4"
6
427844
Skyddsspiral
Shield coil
Schutzspirale
7
424683
Distanshylsa
Spacer sleeve
Distanzbuchse
8
424684
Gummihylsa
Rubber sleeve
Gummitülle
9
426245
Markörarm
Bout marker arm
Arm Spuranzeiger
RDA 600 C
9
451051
Ytterrör
Outer tube
Rohr, außer
RDA 800 C, -715
9
484493
Ytterrör
Outer tube
Rohr, außer
RDA 800 C, 716-
10
426667
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4", L:2760
RDA 600 C
10
305708
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4", L:3750
RDA 800 C
11
426668
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4", L:3330
RDA 600 C
11
447512
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4", L:4385
RDA 800 C
12
426669
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4", L:4520
RDA 600 C
12
426710
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4", L:5520
RDA 800 C
13
426670
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4", L:5060
RDA 600 C
13
447513
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4", L:6145
RDA 800 C
14
430837
Sprint
Pin
Splint
Ø15x212
15
151957
Markörarm
Bout marker arm
Arm Spuranzeiger
954-
15
466189
Markörarm
Bout marker arm
Arm Spuranzeiger
716-953
15
451048
Markörarm
Bout marker arm
Arm, Spuranzeiger
-715
16
432339
Ledbult
Pin bolt
Gelenkbolzen
17
50001610011
Skruv
Screw
Schraube
M16x100
18
432342
Ledbult
Pin bolt
Gelenkbolzen
19
480470
Hydraulcylinder
Hydraulic ram
Hydraulik zylinder
ASSY
ASSY, 752-
19
480474
Tätningssats
Sealing kit
Dichtungssatz
752-
19
458956
Hydraulcylinder
Hydraulic ram
Hydraulikzylinder
DI:60/30,
243-751
L:811/500
19
450435
Hydraulcylinder
Hydraulic ram
Hydraulikzylinder
D:60/30 L:690/
-242
500
19
419603
Tätningssats
Sealing set
Dichtungssatz
-751
19
458957
Cylinderrör
Ram tube
Zylinderrohr
243-751
19
450436
Cylinderrör
Ram tube
Zylinderrohr
-242
19
424567
Kolvstång
Piston rod
Kolbenstange
-751
19
419606
Kolvstångsstyrning
Piston rod guide
Kolbenstangenführung
-751
20
442455
Hållare
Holder
Halterung
21
428684
Mutter
Nut
Mutter
M20x1,5
22
428048
Kolvstångshuvud
Piston rod head
Kolbenstangenende
23
50002007021
Skruv
Screw
Schraube
M20x70
24
50002010021
Skruv
Screw
Schraube
M20x100
25
50002018021
Skruv
Screw
Schraube
M20x180
26
51002000021
Mutter
Nut
Mutter
M20
27
51011200021
Låsmutter
Lock nut
Sicherungsmutter
M12
28
51021600021
Låsmutter
Lock nut
Sicherungsmutter
M16
29
51022000021
Låsmutter
Lock nut
Sicherungsmutter
M20
30
53000805091
Spännstift
Roll pin
Spannstift
Ø8x50
31
53000807091
Spännstift
Roll pin
Spannstift
Ø8x70
32
407661
Smörjnippel
Grease nipple
Schmiernippel
ST, M8
33
150468
Bussning
Bushing
Buchse
954-
33
53023502290
Spännstift
Roll pin
Spannstift
35x22
-953
34
407613
Lagring
Bearing
Lagerung
35
202181
Pinne
Tine
Zinken
36
440247
Fäste
Bracket
Halterung
37
422669
Fäste
Bracket
Halterung
38
443333
Tallrik
Disc
Scheibe
Ø325 mm
39
433236
Pinnfäste
Tine bracket
Zinkenträger
40
50001201621
Skruv
Screw
Schraube
M12x16
41
50001206021
Skruv
Screw
Schraube
M12x60
42
50061410021
Vagnsbult
Carriage bolt
Bolzen
M14x100
43
52001200041
Bricka
Washer
Scheibe
M12
44
458963
Distans
Spacer
Distanz
243-
11.06.2012 4
65

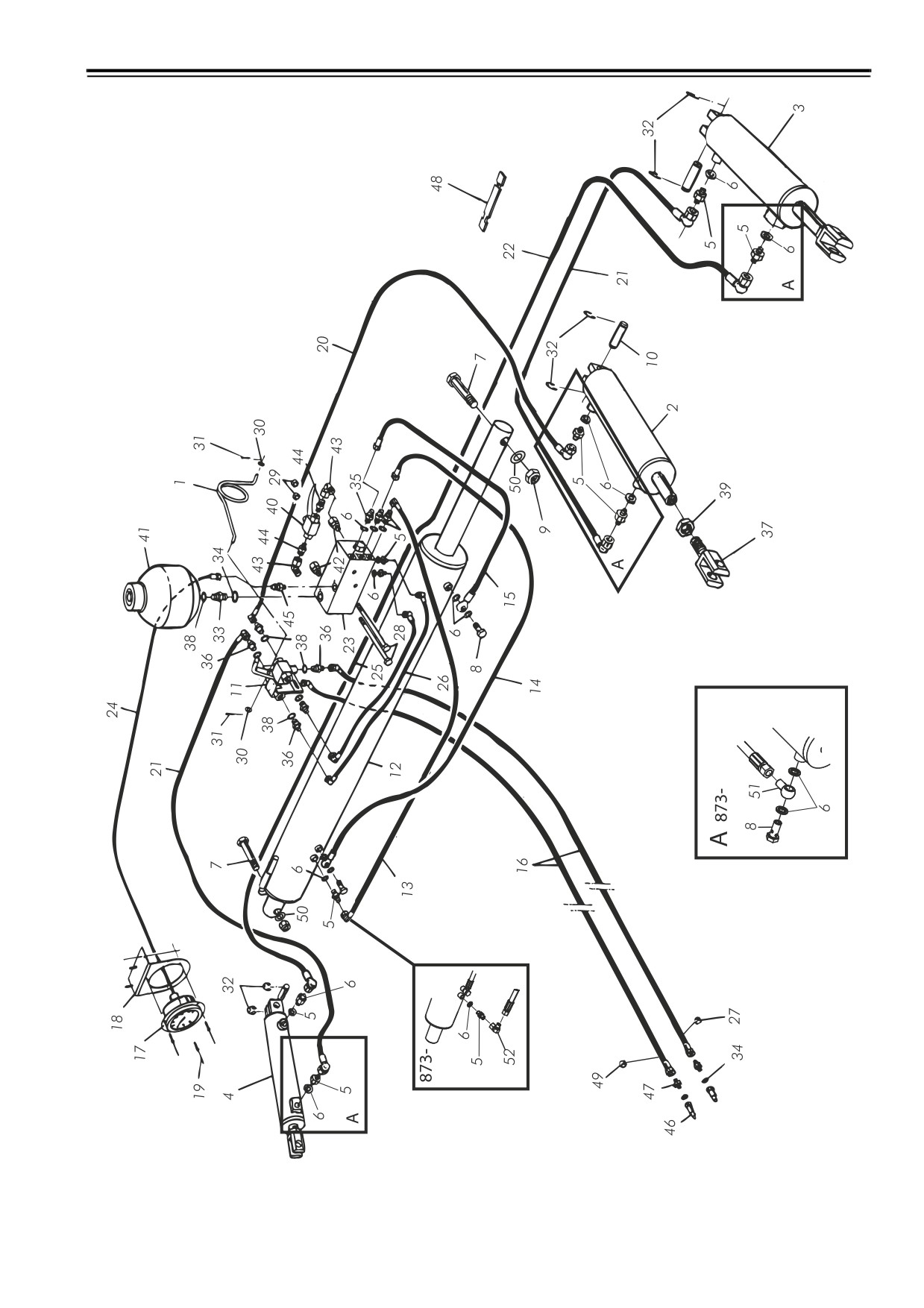

Fig. / Abb. 24
59
6024
66
11.06.2012 4
Fig. / Abb. 24
Hydraulik, fällning/viktöverföring och Crossboard
RDA 600C
Hydraulics, folding/weight transfer and Crossboard
Hydraulik, Klappvorrichtung/Gewichtsübertragung und CrossboardHydraulik, fällning/viktöverföring och Crossboard, Hy-
draulics, folding/weight transfer and Crossboard, Hydraulik, Klappvorrichtung/Gewichtsübertragung und Crossboard
Pos
No.
Svenska
English
Deutsch
Dim
1
306598
Manöverfjäder
Operating spring
Federstange
2
404635
Hydraulcylinder
Hydraulic ram
Hydraulikzylinder
D:70/25,
L:520/295
2
404645
Tätningssats
Sealing set
Dichtungssatz
2
409639
Cylinderrör
Ram tube
Zylinderrohr
2
409638
Kolvstång
Piston rod
Kolbenstange
2
409675
Kolvstångsstyrning
Piston rod guide
Kolbenstangenführung
3
404636
Hydraulcylinder
Hydraulic ram
Hydraulikzylinder
D:65/25,
L:520/296
3
404646
Tätningssats
Sealing set
Dichtungssatz
3
409641
Cylinderrör
Ram tube
Zylinderrohr
3
409640
Kolvstång
Piston rod
Kolbenstange
3
409676
Kolvstångsstyrning
Piston rod guide
Kolbenstangenführung
4
416175
Hydraulcylinder
Hydraulic ram
Hydraulikzylinder
D:60/25
4
404647
Tätningssats
Sealing set
Dichtungssatz
4
418125
Cylinderrör
Ram tube
Zylinderrohr
4
409642
Kolvstång
Piston rod
Kolbenstange
4
409676
Kolvstångsstyrning
Piston rod guide
Kolbenstangenführung
5
401790
Nippel
Nipple
Nippel
1/4"-1/4"
6
402202
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
1/4"
7
403236
Skruv
Screw
Schraube
M20x100,
-715
10.9
7
430743
Skruv
Screw
Schraube
M30x140,
716-
10.9
8
406751
Hålskruv, banjo
Hole screw, banjo
Hohlschraube, Banjo
1/4"
9
408407
Låglåsmutter
Locknut, low
Sicherungsmutter, flach
SPEC,
-715
M20
9
51013000021
Låsmutter
Lock nut
Sicherungsmutter
M30
716-
10
411260
Axel
Axle
Achse
Ø20x60
11
421695
Ventil
Valve
Ventil
12
426994
Hydraulcylinder
Hydraulic ram
Hydraulikzylinder
D:110/50
-715
12
418189
Tätningssats, fällning
Sealing set, folding
Dichtungssatz, Klappvorrichtung
-715
12
418188
Tätningssats, viktöverföring
Sealing set, weight transfer
Dichtungssatz, Gewichtsübertragung
-715
12
418184
Cylinderrör
Ram tube
Zylinderrohr
-715
12
418185
Kolvstång, fällning
Piston rod, folding
Kolbenstange, Klappvorrichtung
-715
12
418182
Kolvstång, viktöverföring
Piston rod, weight transfer
Kolbenstange, Gewichtsübertragung
-715
12
418486
Kolvstångsstyrning, fällning
Piston rod guide, folding
Kolbenstangenführung, Klappvor-
-715
richtung
12
418183
Kolvstångsstyrning, viktöverföring
Piston rod guide, weight
Kolbenstangenführung, Gewichts-
-715
transfer
übertragung
12
472800
Hydraulcylinder
Hydraulic ram
Hydraulikzylinder
DI:110/60
716-
L:910/75
12
472801
Tätningssats
Sealing kit
Dichtungssatz
716-
12
472981
Kolvstång
Piston rod
Kolbenstange
716-
12
472980
Kolvstång
Piston rod
Kolbenstange
716-
12
472978
Cylinderrör
Ram tube
Zylinderrohr
716-
12
472979
Kolvstångsstyrning
Piston rod guide
Kolbenstangenführung
716-
13
150058
Hydraulslang
Hydraulic hose
Hydraulikschlauch
873-
13
441576
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
-872
L:985
14
441577
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
L:2045
15
441578
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
L:1095
16
445861
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
L:10345
17
445809
Manometer
Manometer
Manometer
18
442368
Fäste
Bracket
Halterung
19
442392
Popnit
Pop rivet
Niet
20
499768
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
873-
L:1800
20
446619
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
-872
L:1800
21
499769
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
873-
L:2540
11.06.2012 4
67
Fig. / Abb. 24
61
6224
68
11.06.2012 4
Fig. / Abb. 24
Hydraulik, fällning/viktöverföring och Crossboard
RDA 600C
Hydraulics, folding/weight transfer and Crossboard
Hydraulik, Klappvorrichtung/Gewichtsübertragung und CrossboardHydraulik, fällning/viktöverföring och Crossboard, Hy-
draulics, folding/weight transfer and Crossboard, Hydraulik, Klappvorrichtung/Gewichtsübertragung und Crossboard
Pos
No.
Svenska
English
Deutsch
Dim
21
446620
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
-872
L:2540
22
499770
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
873-
L:5040
22
446621
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
-872
L:5040
23
441002
Hydraulblock
Hydraulic block
Hydraulikblock
24
415173
Mätslang
Hydraulic hose, calibration
Hydraulikschlauch für Manometer
L:750
25
442792
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
L:200
26
442793
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
L:320
27
411302
Plastring, vit
Plastic ring, white
Kunststoffring, weiß
+
28
50001016021
Skruv
Screw
Schraube
M10x160
29
51011000021
Låsmutter
Lock nut
Sicherungsmutter
M10
30
52001000041
Bricka
Washer
Scheibe
M10
31
53030401870
Saxpinne
Split pin
Hohlstift
Ø4x18
32
54021500091
Låsring
Circlip
Springring
RS15
33
401773
Nippel
Nipple
Nippel
3/8"-1/2"
34
401774
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
1/2"
35
401781
Nippel, strypt 1,5 mm
Nipple, reducing 1,5 mm
Nippel, gedrosselt 1,5 mm
1/4"-1/4"
36
401789
Nippel
Nipple
Nippel
1/4"-3/8"
37
405134
Gaffel
Fork
Gabel
38
402203
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
3/8"
39
51032000021
Mutter
Nut
Mutter
M20
40
414223
Kulventil
Ball valve
Kugelventil
1/4"
41
422060
Ackumulator, förladdad 20 bar
Accumulator, precharged
Akkumulator, Vorladedruck 20 bar
0,75 l
(standard)
to 20 bar (standard)
(standard)
41
422062
Ackumulator, förladdad 55 bar
Accumulator, precharged
Akkumulator, Vorladedruck 55 bar
0,75 l
to 55 bar
42
441583
Adapter
Adapter
Adapter
43
441584
Adapter
Adapter
Adapter
44
441585
Adapter
Adapter
Adapter
45
442429
Adapter
Adapter
Adapter
46
401776
Snabbkoppling
Quick coupling
Schnellkupplung
ML, 1/2"
47
401782
Nippel
Nipple
Nippel
1/4"-1/2"
48
453716
Skydd
Cover
Schutz
187-
49
411303
Plastring, vit
Plastic ring, white
Kunststoffring, weiß
-
50
52123158841
Bricka
Washer
Scheibe
31x58x8
51
491563
Koppling
Coupling
Kupplung
873-
52
414650
Nippel
Nipple
Nippel
873
11.06.2012 4
69

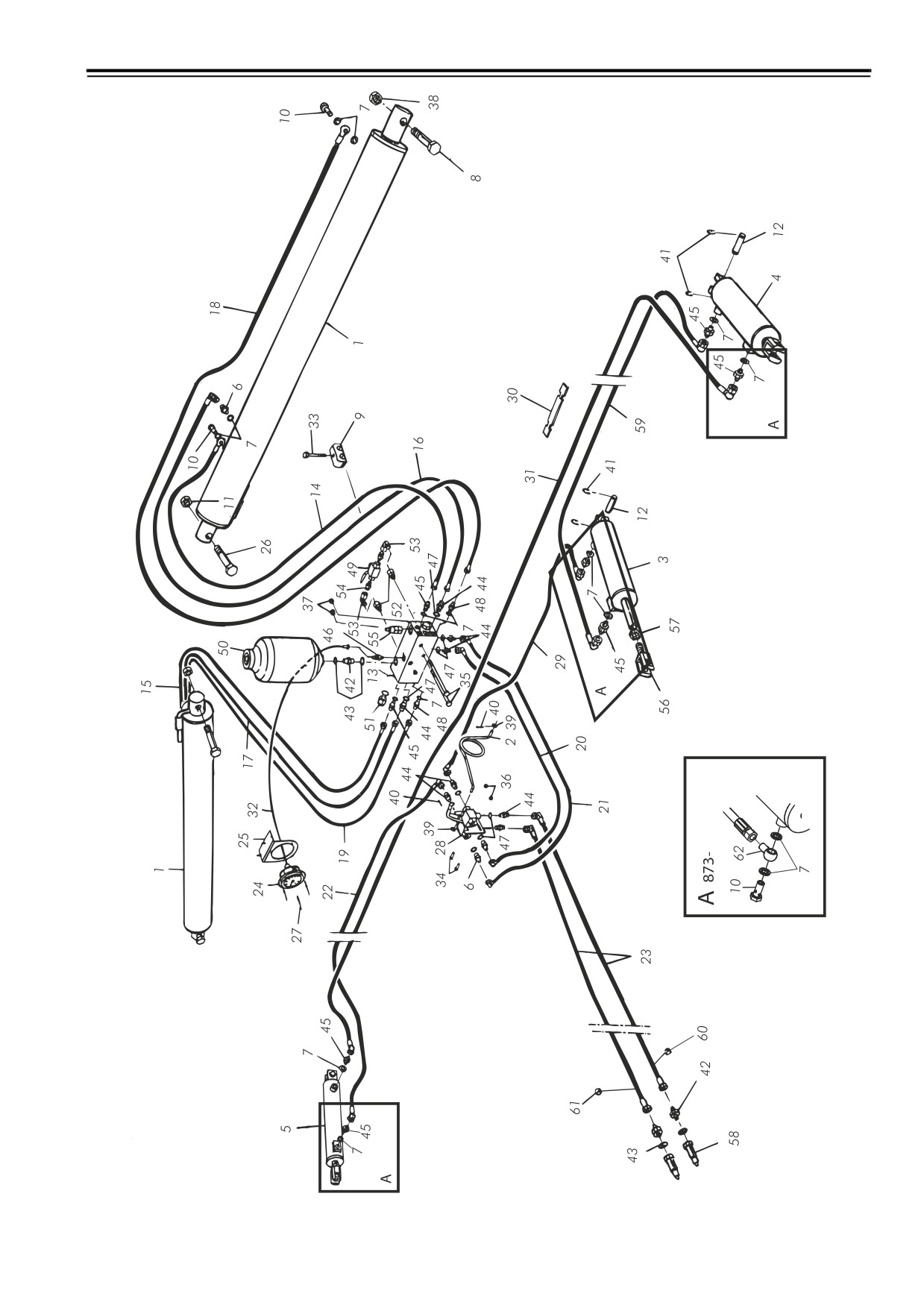

Fig. / Abb. 25
63
6425
70
11.06.2012 4
Fig. / Abb. 25
Hydraulik, fällning/viktöverföring och Crossboard
RDA 800C
Hydraulics, folding/weight transfer and Crossboard
Hydraulik, Klappvorrichtung/Gewichtsübertragung und CrossboardHydraulik, fällning/viktöverföring och Crossboard, Hy-
draulics, folding/weight transfer and Crossboard, Hydraulik, Klappvorrichtung/Gewichtsübertragung und Crossboard
Pos
No.
Svenska
English
Deutsch
Dim
1
304159
Hydraulcylinder
Hydraulic ram
Hydraulikzylinder
1
412886
Tätningssats, fällning
Sealing set, folding
Dichtungssatz, Klappvorrichtung
1
412887
Tätningssats, viktöverföring
Sealing set, weight transfer
Dichtungssatz, Gewichtsübertra-
gung
1
414635
Cylinderrör
Ram tube
Zylinderrohr
1
414618
Kolvstång, fällning
Piston rod, folding
Kolbenstange, Klappvorrichtung
1
414616
Kolvstång, viktöverföring
Piston rod, weight transfer
Kolbenstange, Gewichtsübertra-
gung
1
414619
Kolvstångsstyrning, fällning
Piston rod guide, folding
Kolbenstangenführung, Klappvor-
richtung
1
414617
Kolvstångsstyrning, viktöverföring
Piston rod guide, weight
Kolbenstangenführung, Gewichts-
transfer
übertragung
2
306598
Manöverfjäder
Operating spring
Federstange
3
404635
Hydraulcylinder
Hydraulic ram
Hydraulikzylinder
D:70/25,
L:520/295
3
404645
Tätningssats
Sealing set
Dichtungssatz
3
409639
Cylinderrör
Ram tube
Zylinderrohr
3
409638
Kolvstång
Piston rod
Kolbenstange
3
409675
Kolvstångsstyrning
Piston rod guide
Kolbenstangenführung
4
404636
Hydraulcylinder
Hydraulic ram
Hydraulikzylinder
D:65/25,
L:520/296
4
404646
Tätningssats
Sealing set
Dichtungssatz
4
409641
Cylinderrör
Ram tube
Zylinderrohr
4
409640
Kolvstång
Piston rod
Kolbenstange
4
409676
Kolvstångsstyrning
Piston rod guide
Kolbenstangenführung
5
416175
Hydraulcylinder
Hydraulic ram
Hydraulikzylinder
D:60/25
5
404647
Tätningssats
Sealing set
Dichtungssatz
5
418125
Cylinderrör
Ram tube
Zylinderrohr
5
409642
Kolvstång
Piston rod
Kolbenstange
5
409676
Kolvstångsstyrning
Piston rod guide
Kolbenstangenführung
6
401789
Nippel
Nipple
Nippel
1/4"-3/8"
7
402202
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
1/4"
8
406565
Skruv
Screw
Schraube
M20x110,
10.9
9
406592
Slanghållare
Hose holder
Schlauchhalter
1/4"
10
406751
Hålskruv, banjo
Hole screw, banjo
Hohlschraube, Banjo
1/4"
11
408407
Låglåsmutter
Locknut, low
Sicherungsmutter, flach
SPEC, M20
12
411260
Axel
Axle
Achse
Ø20x60
13
441003
Hydraulblock
Hydraulic block
Hydraulikblock
14
441631
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
L:1635
15
441632
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
L:1095
16
441633
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:3/8",
L:1700
17
441634
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:3/8",
L:1210
18
441636
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
L:2655
19
441637
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
L:2115
20
441638
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:3/8",
L:400
21
441639
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:3/8",
L:290
22
150501
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
873-
L:4090
22
447681
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
-872
L:4090
23
150317
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:3/8",
873-
L:10350
23
445860
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:3/8",
-872
L:10350
24
445809
Manometer
Manometer
Manometer
11.06.2012 4
71
Fig. / Abb. 25
65
6625
72
11.06.2012 4
Fig. / Abb. 25
Hydraulik, fällning/viktöverföring och Crossboard
RDA 800C
Hydraulics, folding/weight transfer and Crossboard
Hydraulik, Klappvorrichtung/Gewichtsübertragung und CrossboardHydraulik, fällning/viktöverföring och Crossboard, Hy-
draulics, folding/weight transfer and Crossboard, Hydraulik, Klappvorrichtung/Gewichtsübertragung und Crossboard
Pos
No.
Svenska
English
Deutsch
Dim
25
442368
Fäste
Bracket
Halterung
26
442374
Skruv
Screw
Schraube
M20x110
27
442392
Popnit
Pop rivet
Niet
28
428167
Omkastarventil
Reversing valve
Umschaltungsventil
ASSY
29
499768
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
873-
L:1800
29
446619
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
-872
L:1800
30
453716
Skydd
Cover
Schutz
187-
31
150370
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
873-
L:8415
31
447682
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
-872
L:8415
32
415173
Mätslang
Hydraulic hose, calibration
Hydraulikschlauch für Manometer
L:750
33
50000603021
Skruv
Screw
Schraube
M6x30
34
50000802521
Skruv
Screw
Schraube
M8x25
35
50001016021
Skruv
Screw
Schraube
M10x160
36
51010800021
Låsmutter
Lock nut
Sicherungsmutter
M8
37
51011000021
Låsmutter
Lock nut
Sicherungsmutter
M10
38
51022000021
Låsmutter
Lock nut
Sicherungsmutter
M20
39
52001000041
Bricka
Washer
Scheibe
M10
40
53030401870
Saxpinne
Split pin
Hohlstift
Ø4x18
41
54021500091
Låsring
Circlip
Springring
RS15
42
401773
Nippel
Nipple
Nippel
3/8"-1/2"
43
401774
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
1/2"
44
401777
Adapter
Adapter
Adapter
45
401790
Nippel
Nipple
Nippel
1/4"-1/4"
46
442429
Adapter
Adapter
Adapter
47
402203
Gummistålbricka
Rubber steel washer
Gummistahlscheibe
3/8"
48
443457
Adapter
Adapter
Adapter
49
414223
Kulventil
Ball valve
Kugelventil
1/4"
50
422061
Ackumulator, förladdad 20 bar
Accumulator, precharged to 20 bar
Akkumulator, Vorladedruck 20 bar
1,5 l
(standard)
(standard)
(standard)
50
422063
Ackumulator, förladdad 55 bar
Accumulator, precharged to 55 bar
Akkumulator, Vorladedruck 55 bar
1,5 l
51
425260
Ventil, flödesdelare
Valve, flow divider
Ventil, Strömungteiler
52
441583
Adapter
Adapter
Adapter
53
441584
Adapter
Adapter
Adapter
54
441585
Adapter
Adapter
Adapter
55
441644
Ventil
Valve
Ventil
56
405134
Gaffel
Fork
Gabel
57
51032000021
Mutter
Nut
Mutter
M20
58
401776
Snabbkoppling
Quick coupling
Schnellkupplung
ML, 1/2"
59
150502
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
873-
L:4200
59
454911
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
187-
L:4240
872
59
447681
Hydraulslang
Hydraulic hose
Hydraulikschlauch
DI:1/4",
-186
L:4090
60
411302
Plastring, vit
Plastic ring, white
Kunststoffring, weiß
+
61
411303
Plastring, vit
Plastic ring, white
Kunststoffring, weiß
-
62
491563
Koppling
Coupling
Kupplung
873-
11.06.2012 4
73
///////////////////////////////////////
