Комбайн Дон-1500Б, Дон-1200Б. Инструкция - часть 34

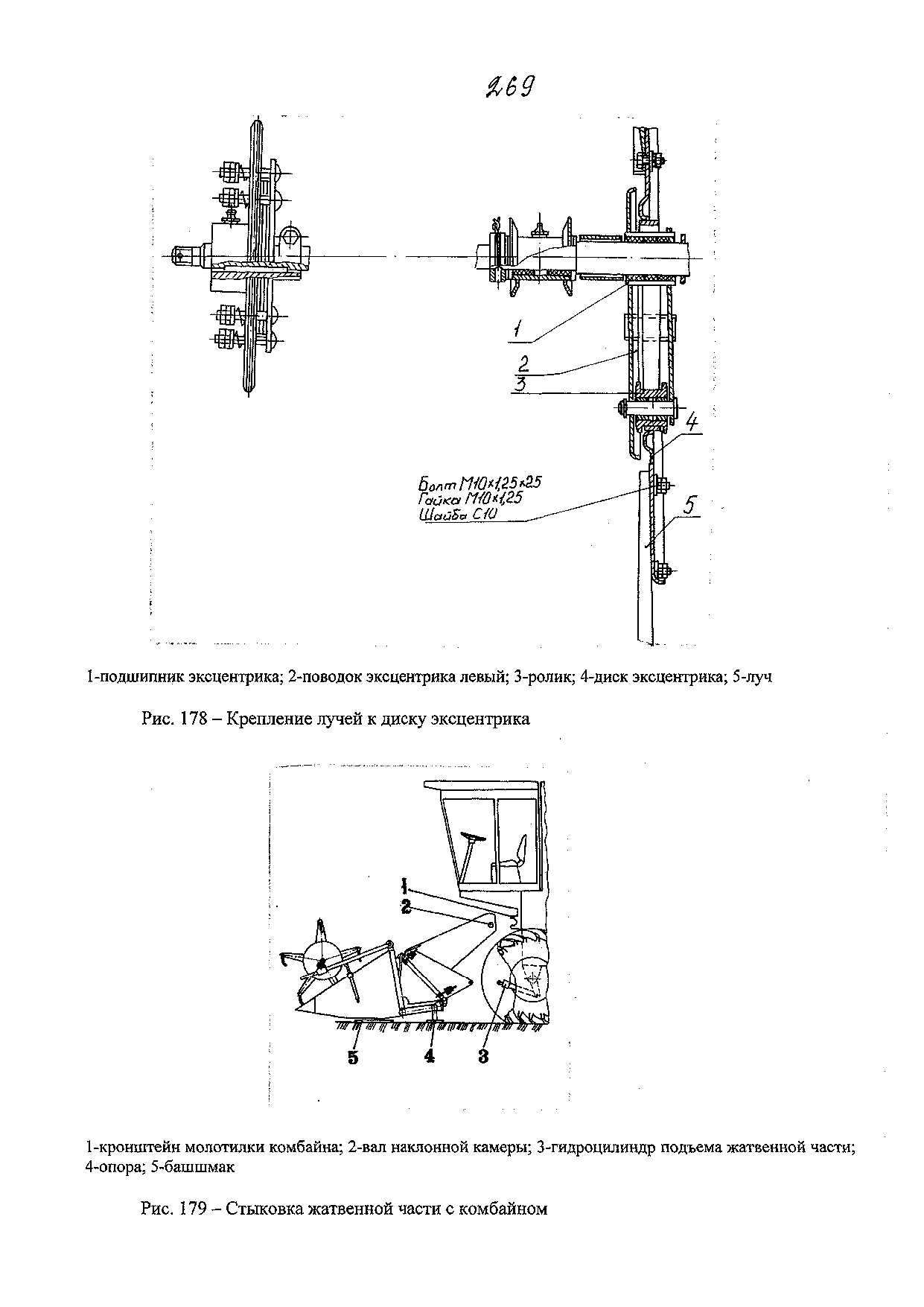

14) установите в паз левой цапфы шпонку 3 (рис. 178); наденьте на цапфу и шпонку звездочку 1 с предохранительной муфтой; при этом клеммовое соединение должно располагаться со стороны мотовила (болт 2 соединения рекомендуется окончательно затянуть после регулировки положения звездочки на установленном на жатке мотовиле).
5.4. Подготовка платформы - подборщика
Платформа-подборщик поставляется в хозяйства демонтированными сборочными единицами четырьмя погрузочными местами, поэтому успешная эксплуатация зависит от правильной досборки и подготовки к работе. Досборка и монтаж платформы-подборщика выполняются на ровной чистой площадке в следующем порядке:
5.4.1. Установите опорные колеса 13 (рис. 26) на боковины транспортера и закрепите болтами М12х25 с шестигранной головкой, положив под гайки пружинные шайбы. Со стороны продолговатого отверстия подложите под головку болта
плоскую шайбу
5.4.2. Установите в пазы стоек балку 7 (рис. 30) нормализатора так, чтобы серьга осталась с внутренней стороны относительно стойки, и закрепите серьгу двумя гайками и болтом М12Х35 со сферической головкой, направленной наружу. При этом рукоятка поворота нормализатора должна быть расположена слева.
5.4.3. На свободные концы болтов правого опорного кронштейна последовательно установите защитный колпак, вложив в его отверстия пружинные шайбы и рукоятку таким образом, чтобы отогнутый ее конец был направлен наружу в сторону втулки опорного кронштейна. Закрепите рукоятку и колпак тремя гайками М10, подложив под одну из них (прилегающую к колпаку) плоскую шайбу
5.4.4. На свободные концы болтов левого опорного кронштейна установите рукоятку 9 (рис. 26), чтобы отогнутый конец ее был направлен наружу, в сторону втулки опорного кронштейна. Закрепите рукоятку двумя гайками МЮ, третью такую же гайку наверните на конец свободного болта и затяните.

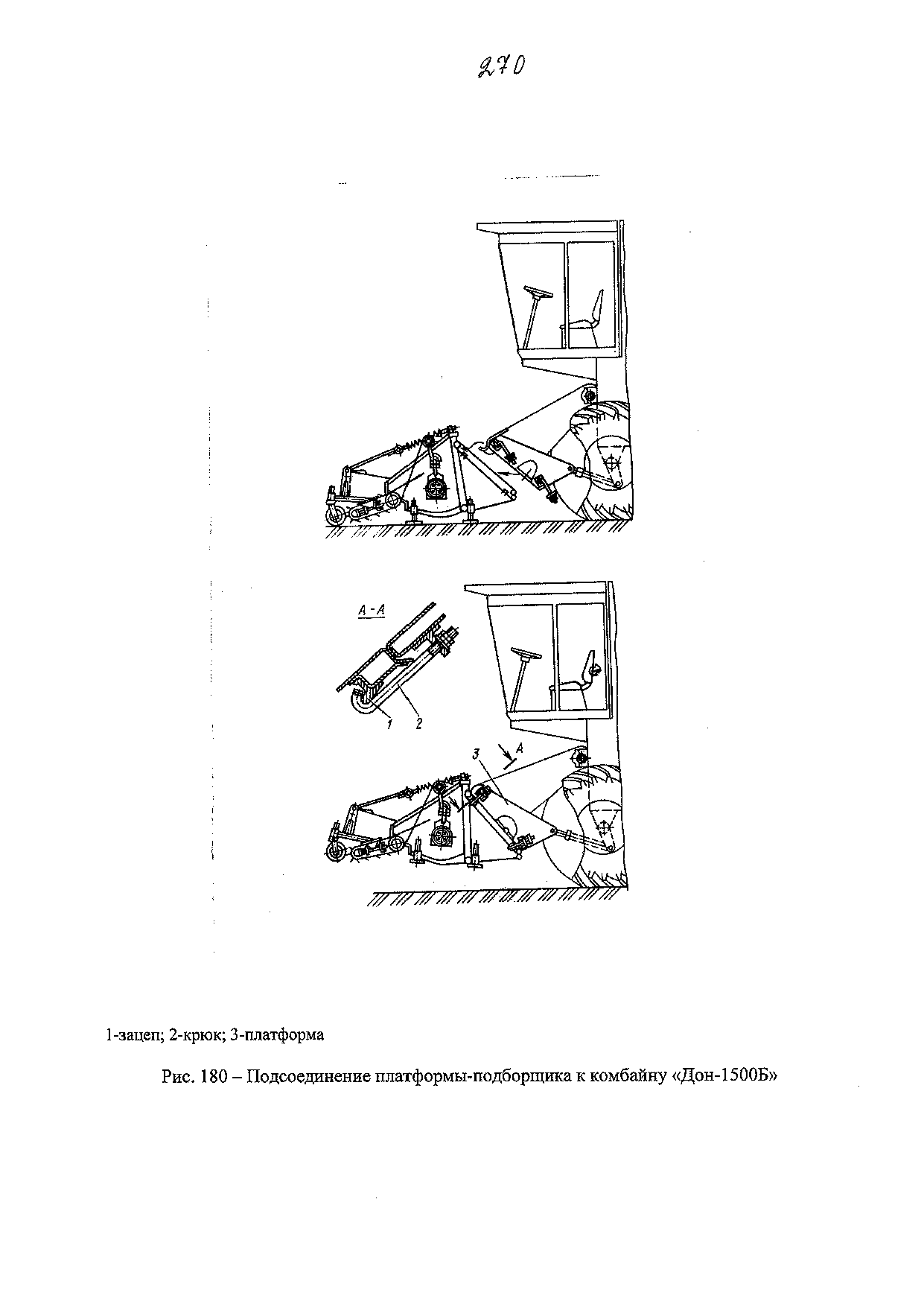

5.4.5. Установите платформу на винтовые домкраты (рис. 26), подведите к ней комбайн так, чтобы захват наклонной камеры (рис. 180) попал под трубу,
