Комбайн Дон-1500Б, Дон-1200Б. Монтаж жатвенной части

5.3.4. Монтаж жатвенной части с комбайном выполняется в следующем порядке:

1) используя в качестве опор башмаки 5 (рис. 179), вращайте винтовые опоры 4 так, чтобы ось вала 2 наклонной камеры примерно совпадала с осью кронштейна 1 молотилки;

2) подведите комбайн к жатвенной части и закрепите подшипники крышками; затяжку болтов производите крутящим моментом 400...500 Нм (40...50 кгс-м);

3) соедините штоки гидроцилиндров 3 с проушинами наклонной камеры;

4) клапан дросселирующий настраиваемый КДН 00.000-06 (рис. 130) установите на соответствующую метку в зависимости от ширины захвата жатки: 6м—-диаметр дросселя 5 мм; 7м—4 мм; 8,6 м—3 мм

5) соедините гидросистему наклонной камеры с гидросистемой комбайна, затем прокачайте гидросистему;

6) установите приводные ремни верхнего вала наклонной камеры и отрегулируйте их натяжение;

7) снимите трубку с роликами под горловиной наклонной камеры, прижмите к горловине уплотнительный щиток, закрепите его крючками и установите трубу с роликами.

5.3.5. Порядок досборки мотовила. Если в условия эксплуатации жатвенных частей или при ремонтных работах возникнет необходимость произвести полную сборку мотовила, рекомендуется следующий порядок:

1) установите на ровной площадке две подставки высотой примерно 800 мм и поставьте на них трубу 1 (рис. 173) мотовила так, чтобы цапфы надежно располагались в призме подставки 2, а одна из вершин треугольных фланцев была направлена вверх;

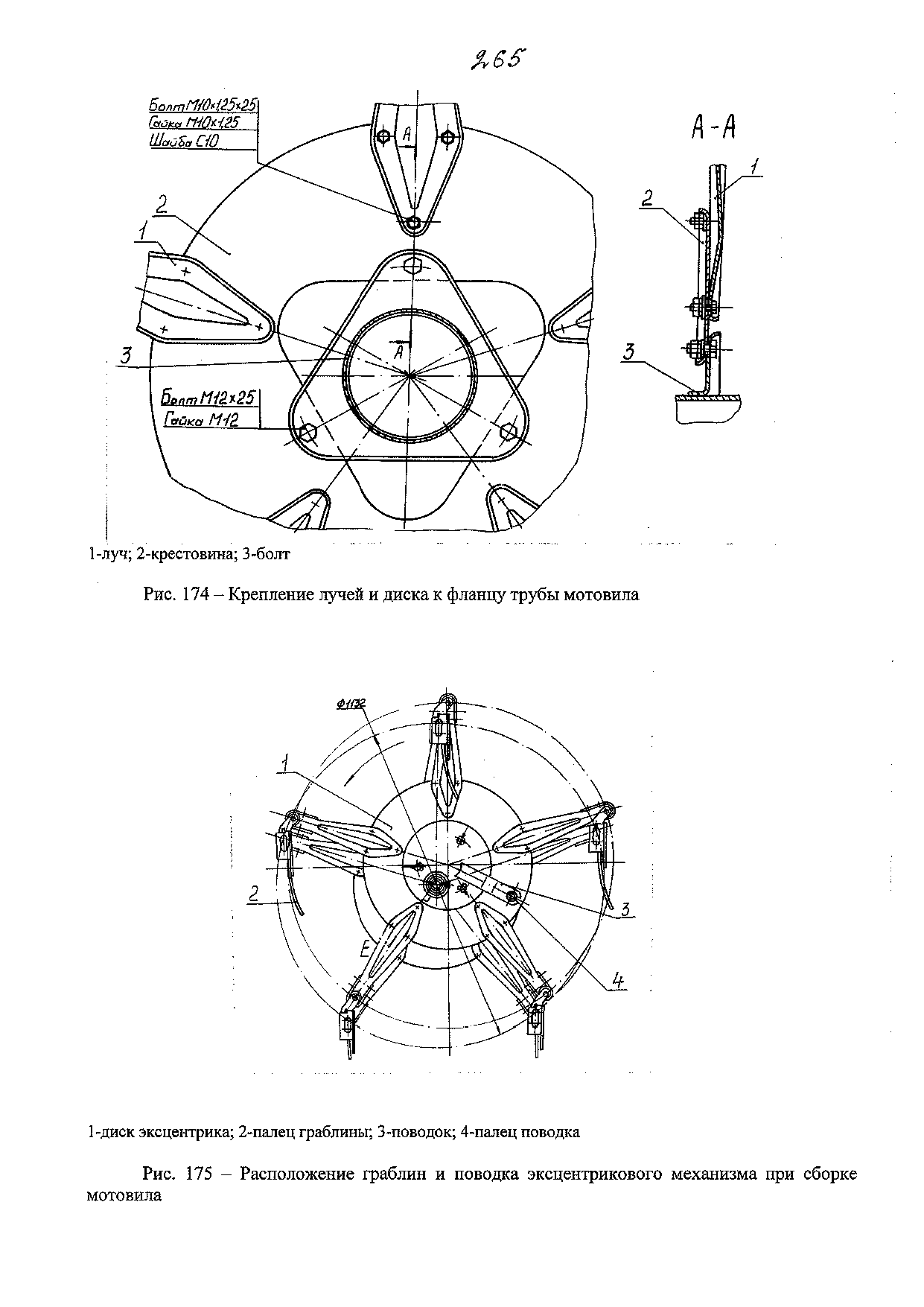

2) закрепите лучи 1 (рис. 174) на дисках 2; при этом гайки окончательно не затягивайте, головки болтов располагайте в выштамповке лучей;

3) натяните шнур между крайними лучами, выставьте другие лучи одного ряда в одной плоскости и затяните окончательно гайки крепления лучей (крутящий момент 15...23 Н-м);

4) поверните собранный узел на некоторый угол для удобства сборки очередного ряда лучей в порядке, изложенном в подл. 3;

5) поднимите поочередно концы трубы и наденьте на цапфы левый и правый диски 1 (рис. 175) эксцентрика в сборке с лучами так, чтобы поводок 3 с пальцем 2 располагался снаружи мотовила и был направлен слегка вниз в сторону, противоположную движению комбайна; перед установкой дисков смажьте внутренние поверхности пластмассовых втулок солидолом, зафиксируйте поводок в таком положении;

6) установите на верхний ряд лучей граблину так, чтобы выпуклая часть изгиба пальцев была направлена вперед, а правый и левый кронштейны кривошипа—вниз;

7) проверьте, совпадают ли места крепления полуподшипников на лучах и трубе граблины; если не совпадают, то легкими ударами молотка отогните лучи и обеспечьте совпадение посадочных мест полуподшипников;

8) смажьте литолом внутренние поверхности полуподшипников 1 и 3 (рис. 176), установите нижние полуподшипники 3 на лучах 4, временно зафиксировав их болтом; поставьте на трубу верхние полуподшипники Л наденьте скобу и предварительно закрепите полуподшипники; головки болтов расположите по направлению вращения мотовила;

9) проверьте положение граблины (пальцы граблины должны быть обращены вертикально вниз, а поводок 3 (рис. 175) горизонтально и слегка вниз), затем соедините лучи правого и левого эксцентриков с кривошипом граблины, установив подшипники, как указано в подп. 8;

10) затяните все гайки крепления полуподшипников граблин так, чтобы одна-две нитки резьбы болта вышли за пределы гайки (при чрезмерной затяжке деформируются пластмассовые полуподшипники);

И) проверните собранный узел на некоторый угол для удобства сборки следующих граблин в порядке, изложенном в подп. 9, 10; при этом поводки должны всегда располагаться в горизонтальном, с легким наклоном вниз, положении;

12) заполните полость одного из подшипников вала литолом, наденьте на правую цапфу две шайбы 1 (рис. 177), затем подшипник 2, еще две шайбы 3, специальную шайбу 4, пружинную шайбу 6 и закрутите болт 5 (М12х20 с левой резьбой);

13) заполните полость другого подшипника вала литолом, наденьте на левую цапфу три шайбы, подшипник, еще три шайбы, установочное кольцо; зафиксируйте кольцо стопорным винтом так, чтобы винт попал в углубление цапфы, а паз его располагался вдоль канавки на кольце; законтрите винт проволокой;
