РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

1

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

60 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

60 000

Сечения - чертежи

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

60 101

Система PFR - Подготовительный и подающий барабан

3

. . . . . . . . . . . . . . . . . . .

60 120

Трансмиссия жатки

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

60 130

Дополнительная опора верхней оси корпуса подающего механизма

5

. . . . . . . .

60 140

Цилиндр управления поворотной опорой

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

60 140

Регулировка поворотной опоры корпуса элеватора

7

. . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ ОСНОВНЫХ ПАРАМЕТРОВ

5 - 5 AL

6 - 6 AL

Ширина . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1336

1590

Тип верхней оси . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

с круглым сечением 50 мм

Подшипники верхней оси

кол-во

. . . . . . . . . . . . .

2

3

Ограничитель момента . . . . . . . . . . . . . . . . . . . . . .

с зубчатыми кольцами

Зубчатые колеса верхней оси

кол-во

. . . . . . . . .

3

4

Цепь

кол-во

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2+1

4

Стержни

кол-во

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26 (модели 5 - 5 AL)

Стержни

кол-во

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

30 (модели 6 - 6 AL)

Положение стержней . . . . . . . . . . . . . . . . . . . . . . . .

чередующееся

Нижний барабан . . . . . . . . . . . . . . . . . . . . . . . . . . . .

плавающий

Натяжение цепи . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

автоматическое

Механизм реверсирования . . . . . . . . . . . . . . . . . . .

с ремнем, работающим одновременно на жатке

и элеваторе

P.F.R. - Подготовительный и подающий барабан

стандартное

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

2

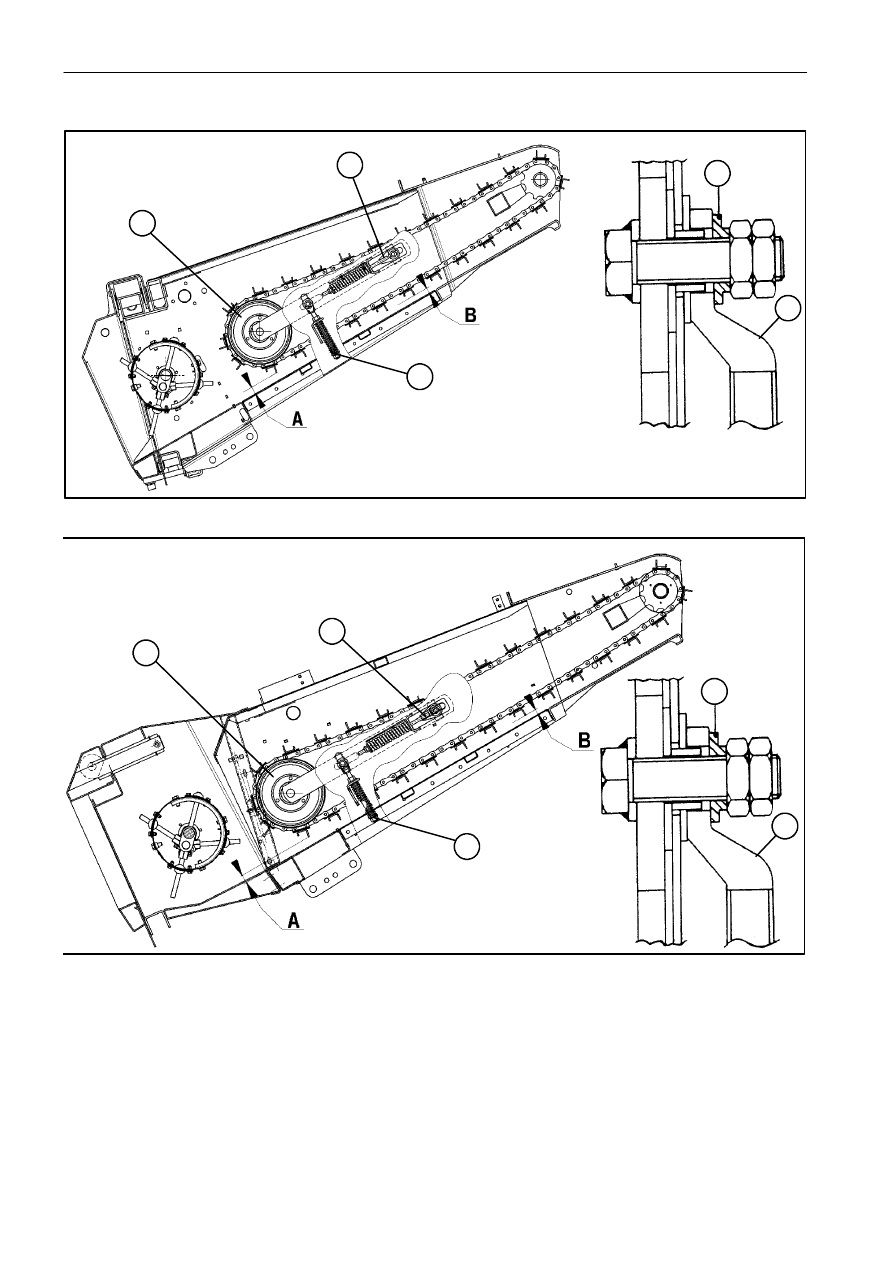

СЕЧЕНИЯ - ЧЕРТЕЖИ

1

4

3

1

3

ЭЛЕВАТОР, МОДЕЛИ 5 - 6

2

4

3

2

1

2

ЭЛЕВАТОР, МОДЕЛИ 5 AL - 6 AL

3

Правильное натяжение цепи элеватора обеспечивается устройствами автоматического натяжения (1).

Положение плавающего ролика (2) изменяется посредством тяг (3).
Базовая установка зазора A составляет 12

÷ 15 мм для пшеницы и 25 мм для сои и других бобовых культур.

ПРИМЕЧАНИЕ: расстояние B должно составлять от 3 до 5 мм. Если это не так, необходимо
отрегулировать расстояние A, чтобы обеспечить требуемый зазор.

Для кукурузы и подсолнечника установите зазор А 70 мм, остановив качание барабана (2)
и перевернув шайбу (4), как показано на рисунке.
