Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 161

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

8

ДОПОЛНИТЕЛЬНАЯ ОПОРА ВЕРХНЕЙ ОСИ, РАСПОЛОЖЕННОЙ

В КОРПУСЕ ЭЛЕВАТОРА

Дополнительная опора верхней оси устанавливается при работе с кукурузой.

(включая переналадку на кукурузу).

1

2

3

4

5

6

7

1) Опора

2) Крепежные болты

3) Фланец

4) Шайба

5) Гайка

6) Контргайка

7) Подшипник

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

9

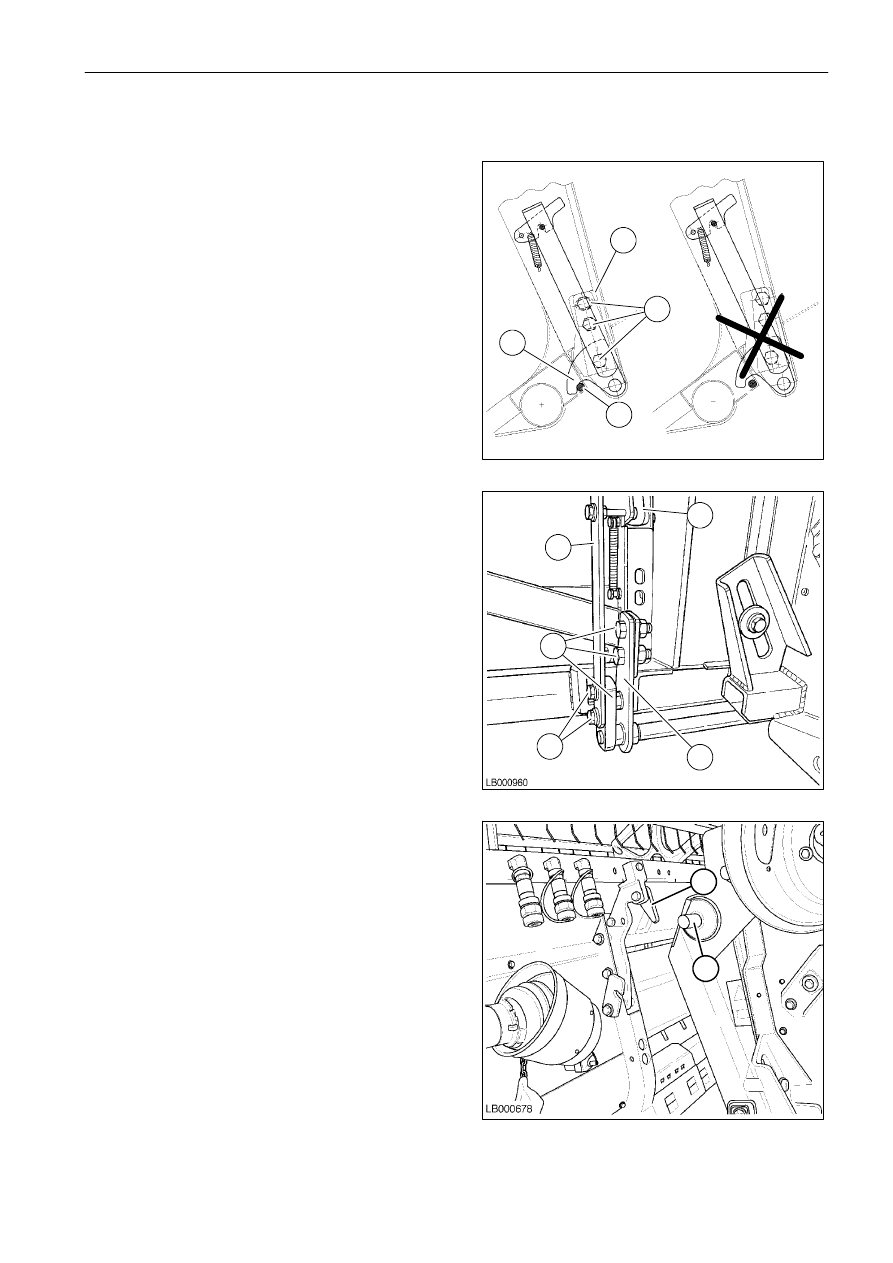

Подраздел 60 140 - МЕХАНИЧЕСКОЕ СОЕДИНЕНИЕ ЖАТКИ

модели 5 / 6

РЕГУЛИРОВКА СОЕДИНЕНИЯ ЖАТКИ

При первом присоединении жатки к машине
проверьте, чтобы нижние крюки(1) полностью
охватывали стержень фиксатора (2) на жатке.

Если крюк (1) не установлен в нужное положение
на стержне (2) как показано на рисунке

4 A,

выполните следующие операции:

1.

ослабьте три болта (3); два верхних болта
имеют шлицевое отверстие, а нижний болт с
круглым отверстием является опорой (4) для
поворотной оси.

2. Поверните опору (4) в нужном направлении,

пока крюк (1) не захватит полностью стержень
(2), как показано на рисунке4 A;

ВАЖНОЕ ЗАМЕЧАНИЕ: между крюком (1)
и стержнем  (2) не должно быть зазора.

3. Затяните все три болта (3).

Убедитесь в том, что фиксатор (5) надежно
стопорит рычаг (6); если это невыполнимо,
отпустите винты (7) и переместите рычаг (6), пока
фиксатор (5) не застопорит рычаг.

Выполните

указанные

регулировки

с

обеих

сторон.

Присоедините жатку к элеватору, убедившись,
что крепежные пальцы (A) правильно вставлены в
соответствующие места крюков (B).

4

5

6

5

6

4

3

7

A

B

A

B

2

1

3

4

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

10

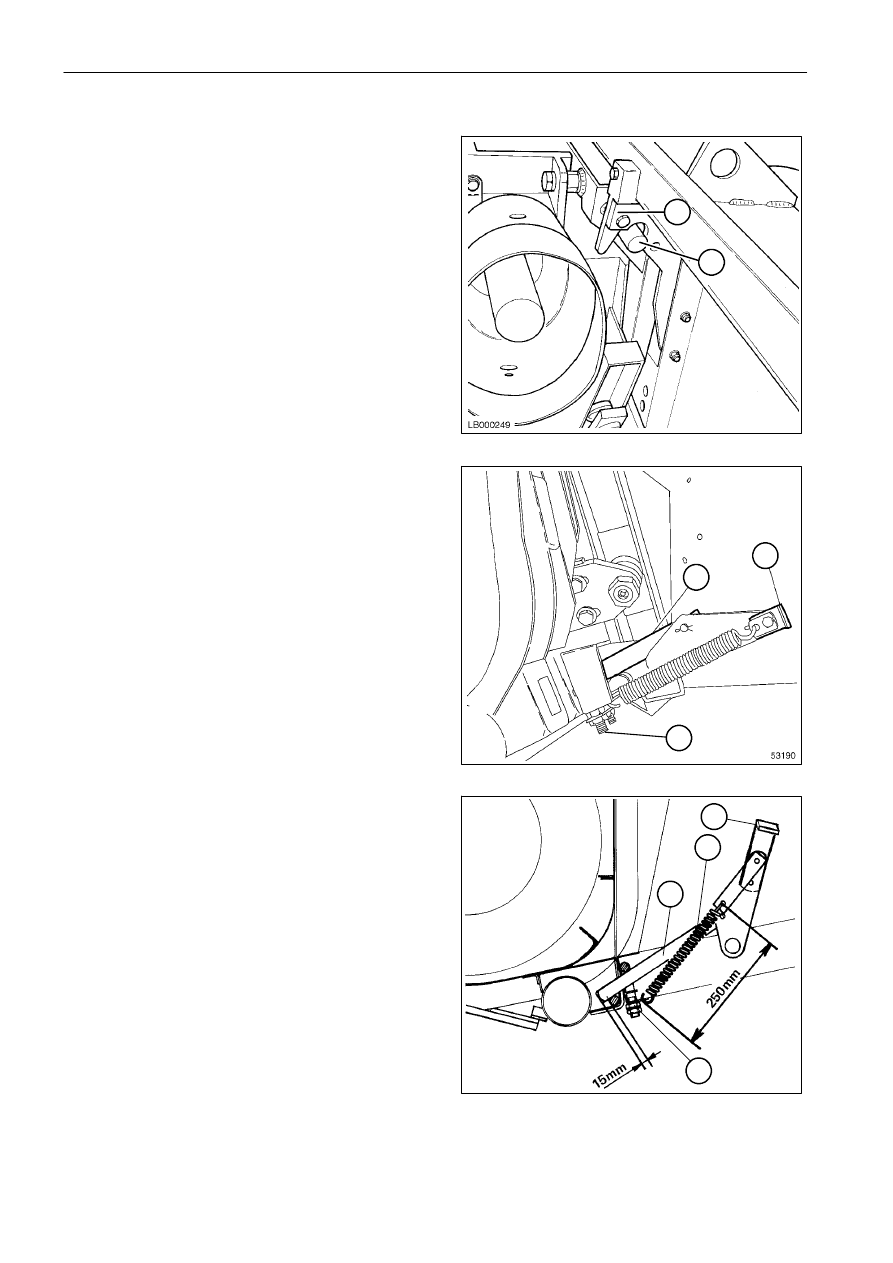

МЕХАНИЧЕСКОЕ СОЕДИНЕНИЕ ЖАТКИ - модели 5AL / 6 AL

Присоедините жатку к элеватору, убедившись,
что крепежные пальцы (1) правильно вставлены
в соответствующие места крюков (2).

Поднимите жатку и подсоедините фиксаторы (4)
нижних замков, подав рычаг (3) вперед.

Так

как

жатка

в

первый

раз

подсоединяется к корпусу элеватора,
необходимо

отрегулировать

позицию

фиксаторов (4).

Отрегулируйте гайки и контргайки (5) так, чтобы
фиксаторы (4), после подсоединения к корпусу,
выступали примерно на 15 мм

от области

расположения (6), и чтобы общая длина пружины
(6) составляла 250 мм.

В

этом

случае

фиксаторы

(4)

достигают

правильного

расстояния

между

элеватором

и жаткой.

ПРИМЕЧАНИЕ:

эту операцию нужно выполнить
с обеих сторон.

7

8

9

4

3

5

4

6

2

1

3

5

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

11

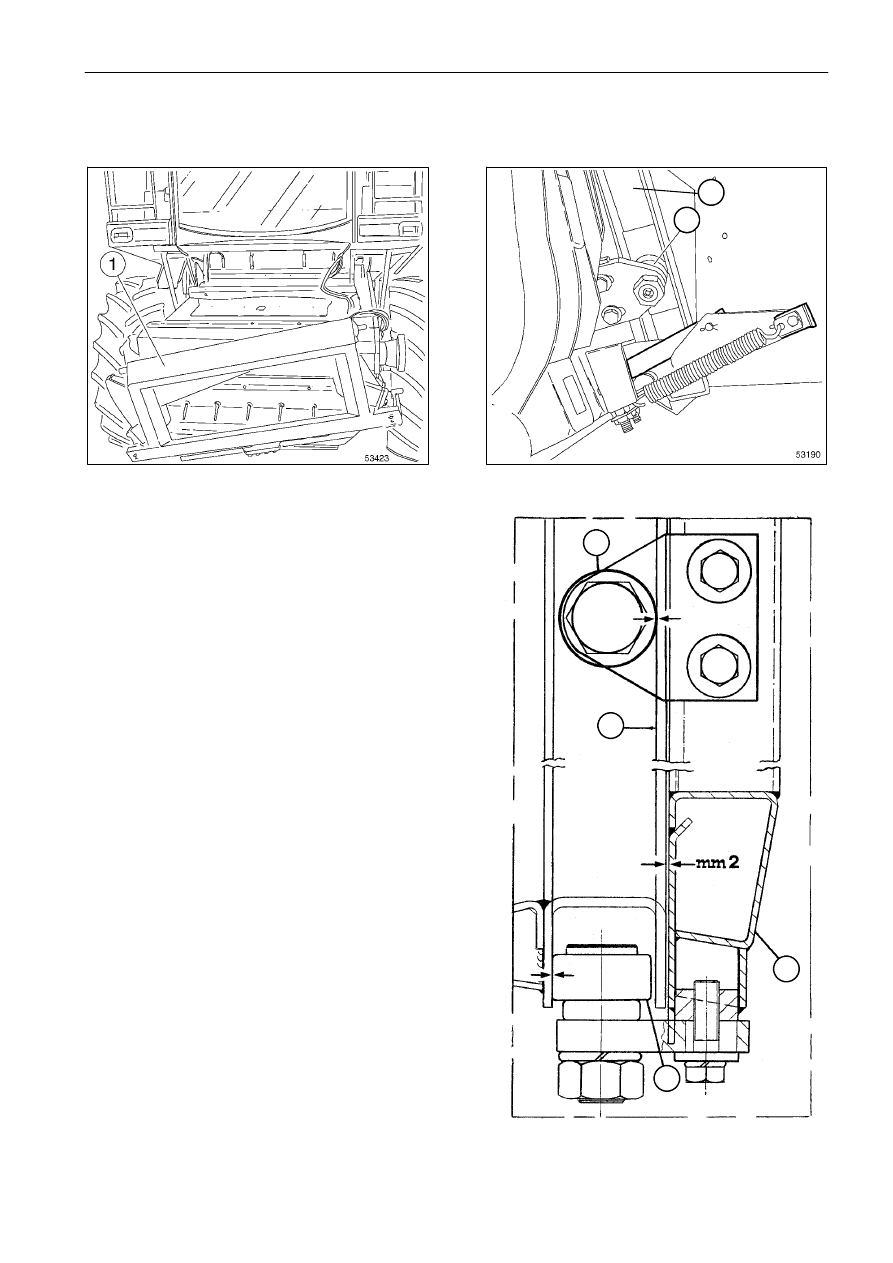

РЕГУЛИРОВКА СОЕДИНИТЕЛЬНОГО ЭЛЕМЕНТА КОРПУСА ЭЛЕВАТОРА -

модели 5AL / 6AL

4

2

3

1

Соединительный

элемент

(1)

приводится

в движение 3 роликами, скользящими внутри
лотка (2).
Для

правильного

вращения

соединительного

элемента

(1),

нижний

ролик

(3)

должен

располагаться на заднем краю направляющей (2),
а два боковых ролика (4) должны прикасаться
переднего края направляющей.
Точная

регулировка

достигается,

когда

расстояние составляет 2 мм от корпуса элеватора
в любой точке измерения.
Болты (5) должны затягиваться моментом 431 Нм.

4

2
