Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 85

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

8

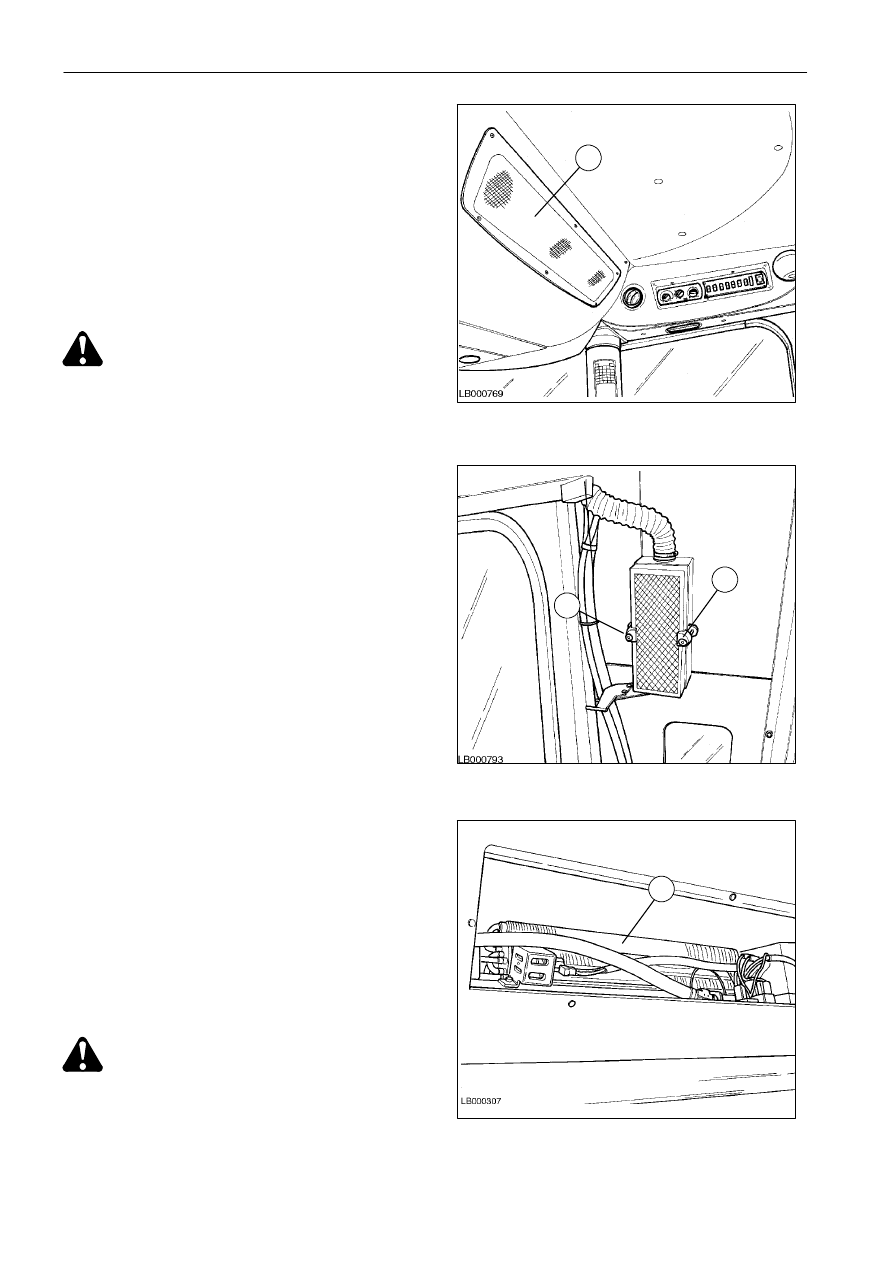

ВОЗДУШНЫЕ ФИЛЬТРЫ КАБИНЫ

Кабина

оборудована

двумя

воздушными

фильтрами; наружный фильтр очищает воздух,
всасываемый

системой,

внутренний

фильтр

улавливает посторонние примеси, которые могут
поступать через открытую дверь кабины.

При

работе

в

сильно

запыленной

среде

техническое обслуживание следует проводить
через более короткие интервалы (через каждые
25 часов работы).

ПРЕДУПРЕЖДЕНИЕ:

при

техническом

обслуживании фильтров кабины всегда
надевайте защитные очки и пылевой

респиратор.

Демонтаж фильтров выполняется следующим
образом:

D внутренний фильтр кабины: снять панель (1),

демонтировать крепежные элементы фильтра
и вынуть фильтр из корпуса;

D наружный фильтр кабины: открыть крышку

между кабиной и зерновым бункером на левой
стороне; удалить два элемента крепления (2)
фильтра и вынуть фильтр из корпуса.

Очистка

фильтров

выполняется

следующим

образом:

D слегка выбейте фильтры о твердую и плоскую

поверхность наружной стороной вниз (один с
защитной сеткой). Продуйте гофры фильтра
сжатым воздухом (давлением не более 7 бар),
направляя поток воздуха изнутри жнаружу.

ИСПАРИТЕЛЬ

Полностью откройте обе двери кабины.
Снимите

внутренний

фильтр

и

очистите

испаритель

(1)

при

помощи

струи

воздуха

(во время

данной

процедуры

включите

вентиляторы для упрощения выброса пыли из
отсека под крышей).
Проверяйте регулярность слива конденсата.

ПРЕДУПРЕЖДЕНИЕ:

при

очистке

испарителя всегда надевайте защитные
очки и пылевой респиратор.

12

13

14

1

2

2

1

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

9

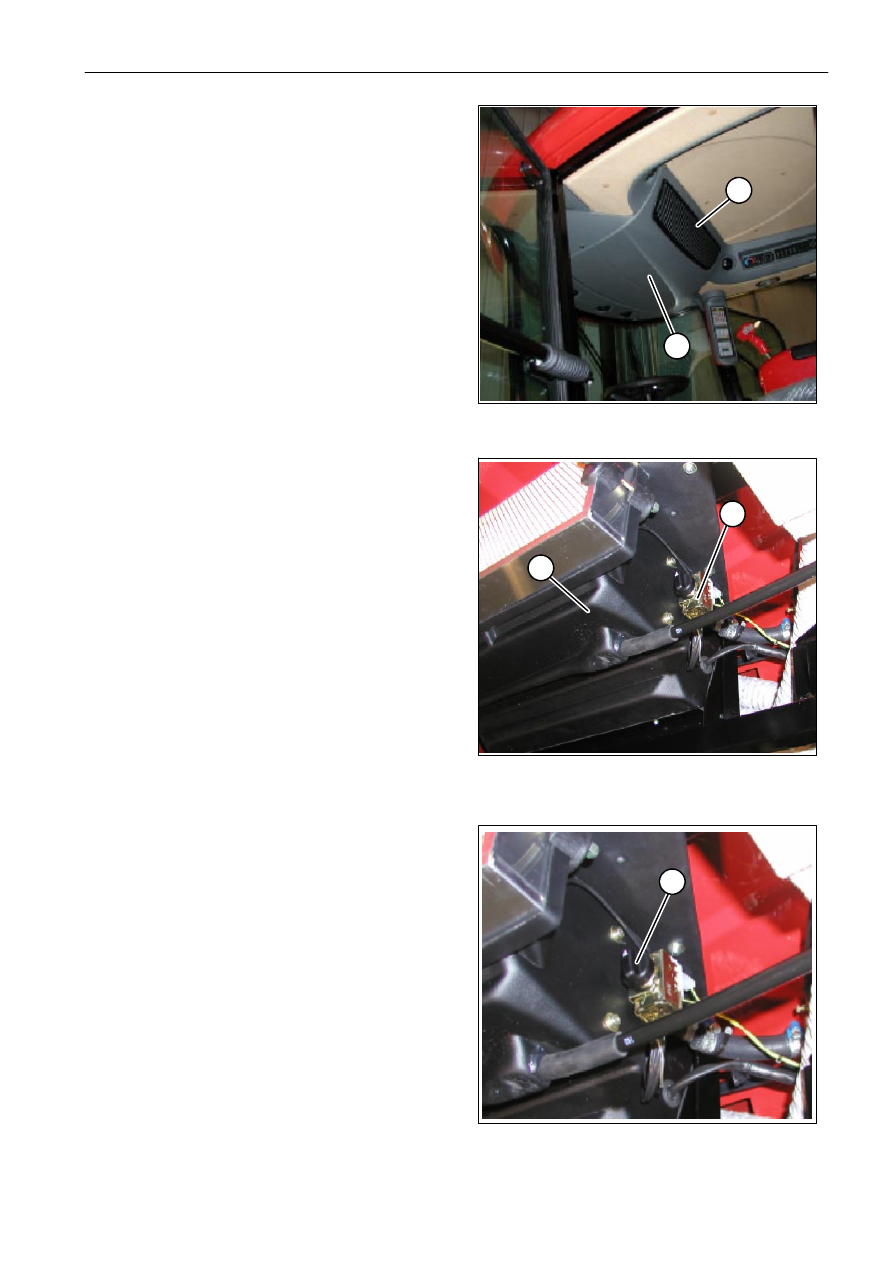

Регулировка термостата

Главной характеристикой термостата
является середина хода.

При

неудовлетворительной

работе

системы

кондиционирования

воздуха

выполните

калибровку термостата следующим образом:

1. снимите

кожух

фильтра

(2);

для

этого

выверните крепежные винты, не снимайте
панель (1);

2. термостат (3) расположен на правой передней

части испарителя (4); на рисунке 16 изображен
вид испарителя снизу.

3. регулировка работы компрессора выполняется

при помощи рукоятки (5);

4. калибровка

является

правильной,

когда

рукоятка установлена на середину хода.
Выполняйте регулировку термостата только
при неудовлетворительной работе системы
кондиционирования.

ВАЖНОЕ ЗАМЕЧАНИЕ: не включайте вентилятор
на максимальные обороты при максимальном
значении калибровки термостата для повышения
производительности системы.

15

1

3

2

16

17

4

5

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

10

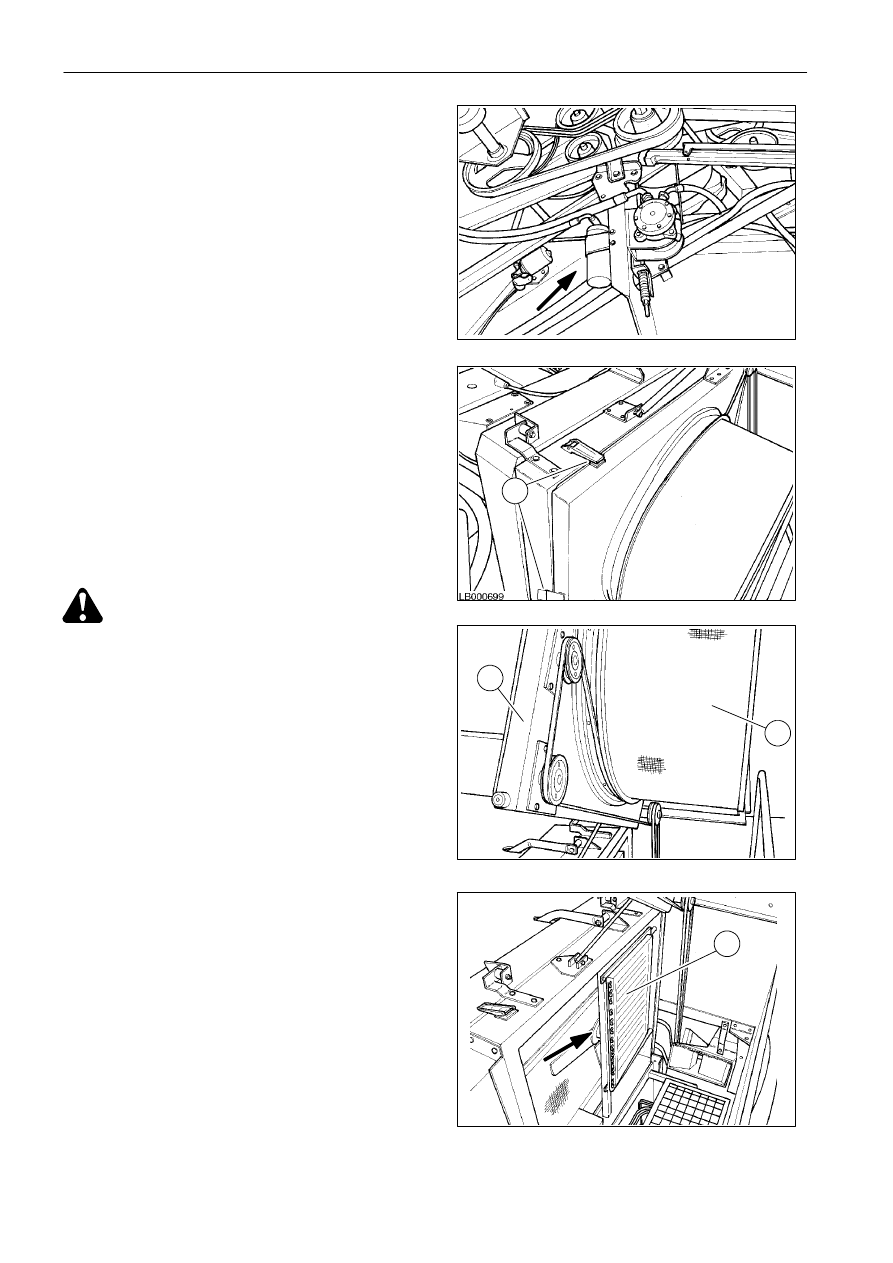

ФИЛЬТР ОСУШИТЕЛЯ

Хорошей практикой является замена фильтра
осушителя квалифицированным персоналом
перед каждым сезоном. Во время замены
проверить также уровень масла в компрессоре
и заправить систему кондиционирования воздуха.

Использовать масло SANDEN SP-20 и газ R134a.

Количество жидкости для заправки контура
составляет 2500 г.

Этот фильтр выполняет многие функции:
-

защита от коррозии;

-

механическая очистка;

-

предотвращение электролитических реакций;

-

снижение кислотности жидкости.

КОНДЕНСАТОР СИСТЕМЫ
КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

ВНИМАНИЕ:

во

время

очистки

конденсатора

используйте

пылевой

респиратор и защитные очки.

Для

доступа

к

конденсатору

системы

кондиционирования

выполните

следующие

действия:

-

открыть две защелки (1);

-

поднять наверх панель (2) с вращающимся
фильтром (3);

-

для удаления посторонних примесей промойте
струей воды радиатор конденсатора (4);

-

проверить на отсутствие деформации ребра
охлаждающих элементов радиатора;

18

19

20

21

1

2

3

4

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

11

СИСТЕМА КОНДИЦИОНИРОВАНИЯ КАБИНЫ

АВТОМАТИЧЕСКАЯ СИСТЕМА КЛИМАТ-КОНТРОЛЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

5

5AL

6

6AL

Тип хладагента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

R134a

Количество хладагента

кг

. . . . . . . . . . . . . . . . . . . . . . . . .

2.5

"ДВОЙНАЯ" калибровка реле давления:

открытие

бар

. . . . . . . . . . . . . . .

контур низкого давления

закрытие

бар

. . . . . . . . . . . . . . .

открытие

бар

. . . . . . . . . . . . . . .

контур высокого давления

закрытие

бар

. . . . . . . . . . . . . . .

2

2.1

27

± 2

21

± 4

Тип компрессора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DELPHI V5-VDA

Тип смазки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SANDEN SP-20 / масло PAG ISO 150

Количество смазки

см

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

260

Конденсатор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

с постоянной вентиляцией
