РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

1

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

СОДЕРЖАНИЕ

Подгруппа

ОписаниеСтр.

50 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Меры безопасности

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Описание работы

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Система автоматического климат-контроля

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Управление системой автоматического климат-контроля
и ее компонентами

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

5

5AL

6

6AL

Тип хладагента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

R134a

Количество хладагента

кг

. . . . . . . . . . . . . . . . . . . . . . . . .

2,5

"ДВОЙНАЯ" калибровка реле давления:

открытие

бар

. . . . . . . . . . . . . . .

контур низкого давления

закрытие

бар

. . . . . . . . . . . . . . .

открытие

бар

. . . . . . . . . . . . . . .

контур высокого давления

закрытие

бар

. . . . . . . . . . . . . . .

2

2,1

27

± 2

21

± 4

Тип компрессора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SANDEN - 7 поршней

Тип смазки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SANDEN SP-20

Количество смазки

см

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

260

Конденсатор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

с постоянной вентиляцией

СИСТЕМА КЛИМАТ-КОНТРОЛЯ С РУЧНЫМ УПРАВЛЕНИЕМ УСТАНОВЛЕНА НА
МАШИНАХ, КОТОРЫЕ ИМЕЮТ СЕРИЙНЫЙ НОМЕР ШАССИ ДО УКАЗАННОГО НИЖЕ:

5 - серийный номер 552310001 и 552310002

6AL - серийный номер 563410001

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

2

МЕРЫ БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ

Прежде чем приступать к капитальному ремонту системы кондиционирования воздуха необходимо
внимательно ознакомиться мерами безопасности и строго выполнять их.
В случае необходимости проведения ремонта или замены компонентов, следует убедиться в том,
что работы проводятся опытными техническими специалистами в области систем кондиционирования
с использованием сертифицированных инструментов.
Не разрешается самостоятельноиспытывать и разбирать систему кондиционирования воздуха. В этом
случае возможно получениетяжелых травм или обмороженийвследствие истечения хладагента.

ПРЕДУПРЕЖДЕНИЕ

Перед разборкой системы кондиционирования воздуха для проведения ремонта необходимо скачать
и утилизировать хладагент, используя сертифицированное устройство утилизации, подходящее для
используемого в системе хладагента.

ЗАПРЕЩАЕТСЯ ВЫПУСКАТЬ хладагент в атмосферу.

При обслуживании системы кондиционирования воздуха ВСЕГДА надевайте защитные очки и перчатки.

ВО ИЗБЕЖАНИЕ РАЗЛИЧНЫХ РИСКОВ, необходимо обращаться с хладагентом с особой осторожностью.

Длительный непосредственный контакт с хладагентом может привести к переохлаждению кожи и глаз.

Следует держать контейнер с хладагентом и систему кондиционирования вдалеке от огня и источников
нагрева, так как из-за возрастания давления может произойти взрыв контейнера или системы
кондиционирования.

При непосредственном контакте с огнем или нагретой металлической поверхностью хладагент
разлагается с выделением токсичных продуктов и кислот.

Для предотвращения травм различного характера, в обязательном порядке соблюдайте следующие
правила и меры предосторожности:

D

Ни в коем случае не выпускайте хладагент в атмосферу.
Для обслуживания систем кондиционирования воздуха привлекайте квалифицированного специалиста
и используйте сертифицированное устройство утилизации хладагента.

D

Выпуск хладагента из системы необходимо выполнять в хорошо вентилируемых помещениях,
с хорошим воздухообменом, вдалеке от источников открытого огня.

D

При закачивании и скачивании хладагента в обязательном порядке следует надевать защитные очки
и принимать соответствующие меры предосторожности, с целью защиты лица, и особенно глаз от
непредвиденного испускания хладагента.

D

Смесь масла и хладагента в системе кондиционирования воздуха находится под давлением. В связи
с этим ни в коем случае не ослабляйте соединения и изменяйте положение трубопроводов,
кроме случаев, когда хладагент был предварительно откачен из системы.

D

Во избежание контакта хладагента с кожей и глазами, при отвинчивании штуцеров необходимо
прикрывать соединение ветошью и надевать защитные очки и перчатки.

D

При несчастном случае, выполните следующее:

-

при попадании хладагента в глаза, необходимо промыть их большим количеством кипяченой воды
ли водой из водопровода и отправить пострадавшего в больницу для оказания медицинской помощи.

-

при попадании хладагента на кожу, необходимо промыть травмированное место холодной водой
и отправить пострадавшего в больницу для оказания медицинской помощи.

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

3

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

КОМПОНЕНТЫ:

1 -

Компрессор

2 -

Фильтр осушителя

3 -

Конденсатор

4 -

Испаритель

5 -

Расширительный клапан

9 -

Линии слива конденсата

A -

Контур высокого давления

B -

Контур низкого давления

M -

Поступление из испарителя

R -

Возврат в компрессор

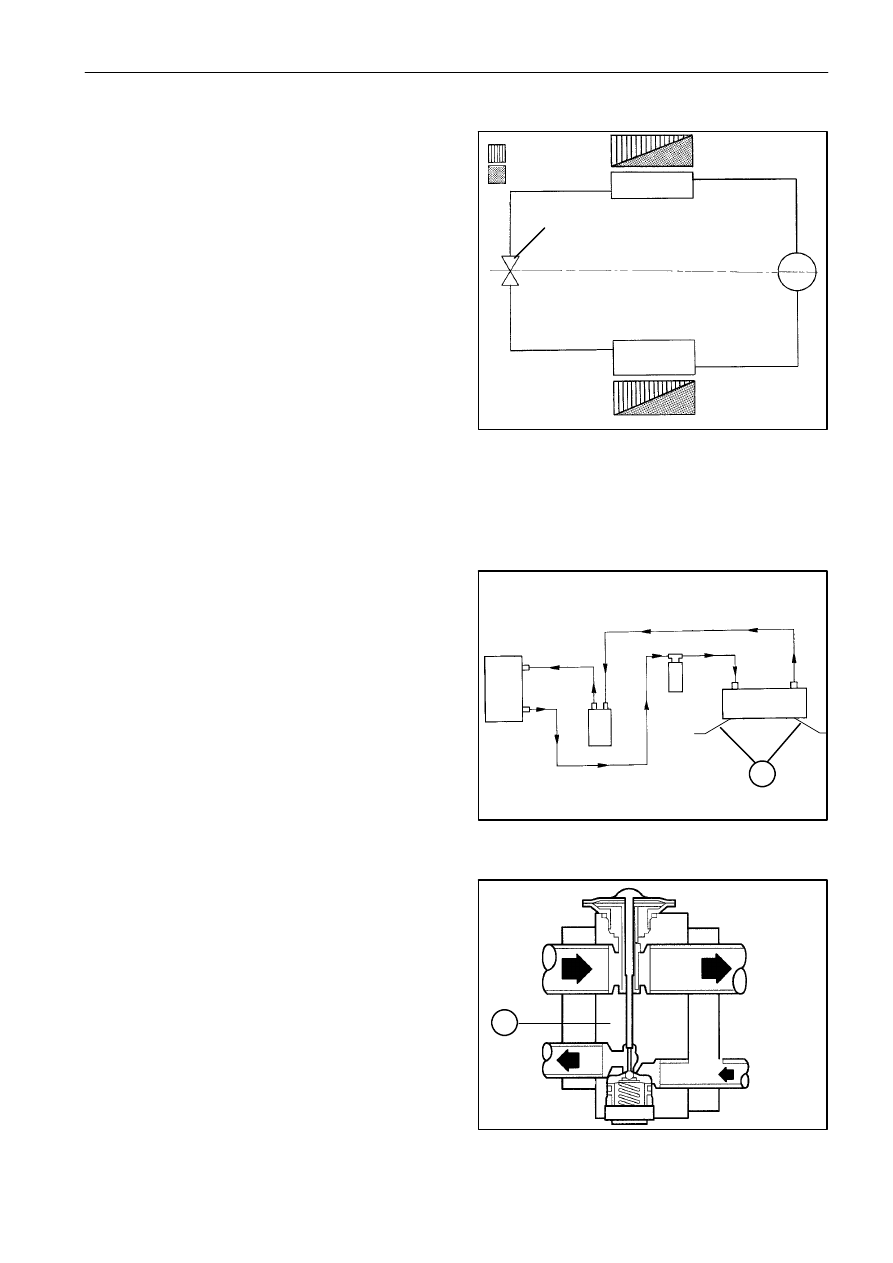

ОПИСАНИЕ РАБОТЫ

СОЕДИНЕНИЕ ЛИНИЙ СИСТЕМЫ

Компрессор (1) получает хладагент из испарителя
(4) в виде холодного пара при низком давлении.

Далее,

компрессор

сжимает

хладагент

и

перекачивает его в виде горячего пара под
высоким давлением в конденсатор.

Пар, проходя через конденсатор (3), отдает тепло
в окружающее пространство и, охлаждаясь,
превращается в жидкость, а затем направляется
в расширительный клапан (5) и проходит через
фильтр осушителя (2), в котором удаляются
посторонние включения и лишняя влага.

При движении через калиброванное отверстие
расширительного

клапана

(5),

давление

и

температура

хладагента

резко

понижаются,

поэтому он покидает клапан в виде аэрозоля
и поступает в испаритель при низких значениях
давления и температуры.

Далее, аэрозоль проходит через испаритель  (4),
где эта смесь поглощает тепло, прежде чем
возвратиться

в

компрессор

через

расширительный клапан, уже в виде горячего
пара при низком давлении.

A

B

3

1

4

5

9

1

3

2

4

R

M

5

1

2

3

Жидкий фреон

Газообразный
фреон
