РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

55

ПРЕДОСТЕРЕЖЕНИЕ

Жидкость, истекающая под давлением, может
попасть под кожу и привести к серьезным
травмам.
Для

предотвращения

подобных

травм

необходимо

сбросить

давление

в

системе.

Для этого,

перед

выполнением

работ

с

управляющим клапаном, полностью опустите
жатку или установите подходящие упоры на
подъемные цилиндры, затем полностью опустите
мотовило.
Используйте очки и перчатки для защиты от струй
жидкости.
Если

масло

в

системе

горячее,

то перед

выполнением работ дождитесь остывания масла.
Работы по ремонту гидравлической системы
должны

выполняться

при

выключенном

двигателе.
Сливайте

масло

в

подходящие

емкости.

Запрещается выливать масло. Храните масло в
безопасном месте до его утилизации. Утилизация
должна

выполняться

в

соответствии

с

действующими нормативными актами и при
помощи соответствующего оборудования.

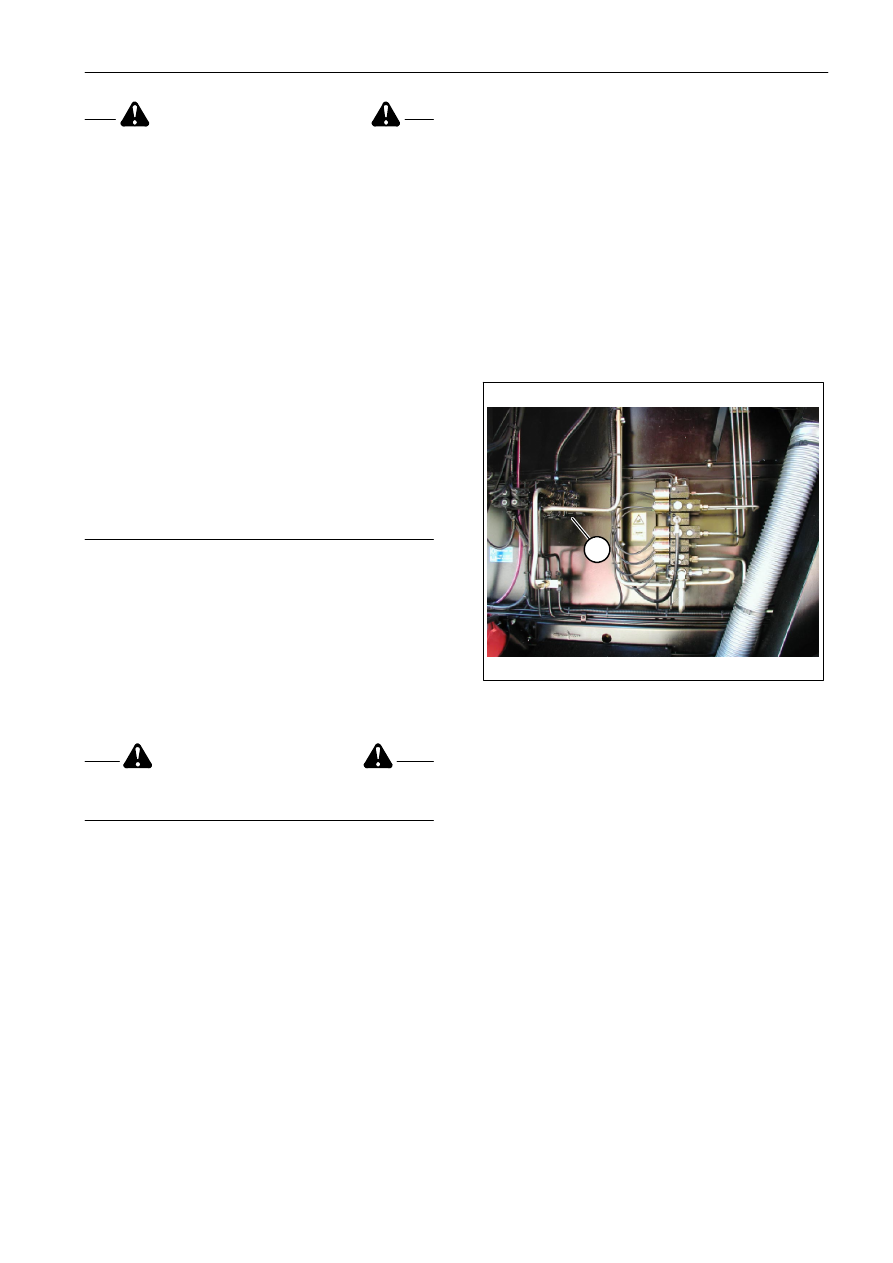

Операция 3562040
Клапан управления
выравниванием - Замена

Демонтаж

ПРЕДУПРЕЖДЕНИЕ

При выполнении данной операции используйте
защитные перчатки и очки.

1. Полностью опустите машину, нажав клавишу;

2. тщательно

очистите

поверхности

вокруг

управляющего клапана при помощи сжатого
воздуха;

3. слейте масло из гидравлического резервуара

через красную трубку 4, рис. 4, стр. 44;

4. отсоедините

все

линии

гидравлической

системы, присоединенные к управляющему
клапану;

5. отсоедините

четыре

разъема

электромагнитных

клапанов,

пометив

их

расположение;

6. отсоедините

гибкий

кабель,

как описано

в предыдущем параграфе;

7. ослабьте

четыре

крепежных

винта

(2)

управляющего клапана, затем снимите клапан.

35

2

Сборка

1. При сборке выполните перечисленные выше

действия в обратном порядке, проверьте
кабельное

соединение

и

расположение

разъемов на электромагнитных клапанах;

2. заполните резервуар маслом и проверьте его

исправность;

3. проверьте

уровень

масла

и,

при

необходимости, долейте масло.

ОБНОВЛЕНИЕ РУКОВОДСТВА

ПО ЭКСПЛУАТАЦИИ

Данное приложение содержит дополнительную информацию к
Руководству по эксплуатации № 327201090, касающуюся следующих
моделей комбайнов:

5

начиная с серийного номера S.N. 552310097

№ 327201092 - 01/2007

7260

BETA

7260 AL-4

BETA

7270

BETA

7270 AL-4

5270 C
5270 C - AL
6300 C
6300 C - AL

648
648 AL-4
652
652 AL-4

5
5AL
6
6AL

6

начиная с серийного номера S.N. 563010120

5 AL

начиная с серийного номера S.N. 552410055

6 AL

начиная с серийного номера S.N. 563410051

ТИП

ВВЕДЕНИЕ

◊ На дату публикации, содержание настоящего Руководства было пересмотрено.

В связи с тем, что фирма AGCO постоянно модернизирует свой модельный ряд, в публикацию могут
не попасть данные технического или коммерческого характера, касающиеся обновлений, а также
требований законодательныхактов некоторыхстран.
В случае возникновения вопросов обратитесь в службу продаж и технического обслуживания
фирмы AGCO.

IВАЖНОЕ ПРЕДОСТЕРЕЖЕНИЕ

◊ Все работы по ремонту и техническому обслуживанию должны выполняться специалистами

станций обслуживания AGCO, в строгом соответствии с инструкциями, и при необходимости,
с использованием специальныхинструментов.

◊ Любое лицо, выполняющее вышеуказанные операции без соблюдения указаний, несет

ответственность за возникшие повреждения.

◊ Изготовитель и все организации, входящие в его сбытовую цепь, включая, но не ограничиваясь

национальными, региональными или местными дилерами, снимают с себя любую ответственность
за повреждения, возникшие в результате неполадок в работе деталей и/или компонентов,
не одобренныхизготовителем, включая используемые для тех

нического обслуживания или

ремонта изделий, произведенныхили распространяемыхизготовителем.
На продукцию, производимую или распространяемую изготовителем, не будут даваться или
распространяться какие бы то ни было гарантийные обязательства, в случае поломок, возникших
в результате неудовлетворительной работы деталей и/или компонентов, не прошедшиходобрение
изготовителя.

АВТОРСКИЕ ПРАВА НА ЛИТЕРАТУРНЫЕ И ХУДОЖЕСТВЕННЫЕ ПРОИЗВЕДЕНИЯ

ПРИНАДЛЕЖАТLAVERDA S.p.A.

Воспроизведение текста и рисунков, даже частичное,

не разрешается.

ОТПЕЧАТАНО В ИТАЛИИ

AGCO Limited - Banner Lane Coventry - England CV4 9GF

ОБСЛУЖИВАНИЕ

Издание №. 327201092 - Издание первое - 01 - 2007

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

1

Раздел 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

35 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35 304

Трехступенчатый гидравлический насос

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35 310

Расположение клапана управления

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Диаграмма гидравлической системы управления

5

. . . . . . . . . . . . . . . . . . . . . . . .

Управляющий клапан привода жатки

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Клапан управления вращением вариатора битера, положения разгрузочной

трубы и работы электрогидравлического привода

8

. . . . . . . . . . . . . . . . . . . . . . . .

Клапан управления боковым движением жатки

10

. . . . . . . . . . . . . . . . . . . . . . . . .

Гидравлическая схема системы Power Flow (принудительная подача
скошенной массы)

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ - 5 - 5 AL - 6 - 6 AL

Тип масла

MASSEY FERGUSON AGRI HYD 46

FENDT EXTRA HYD 68

BP TERRAC SUPER HYDRAULIC 46

международный стандарт

DIN 51524 Часть 3

Объем масла в резервуаре

20 л

Производительность секции насоса управления жаткой

(спр. № 323160600)

25,5 л/мин

Производительность секции насоса управления жаткой

с водо-водяным тепловым насосом

(спр. № 323208700)

33,5 л/мин

Максимальное давление в контуре управления жатки

200 бар

Производительность секции насоса электрогидравлического

управления

4,5 л/мин

Максимальное давление в гидравлическом контуре

электрогидравлического управления

85 бар

Производительность секции насоса усилителя рулевого

управления

14 л/мин

Максимальное давление

140 бар

Максимальное давление предохранительных клапанов

200 бар

ВАЖНО:

для проверки работы гидравлической и гидростатической систем необходимо

использовать блок манометров с соответствующими шлангами и разъемами,
поз. 327700050.

ПРИМЕЧАНИЕ: - Включайте молотилку только на низких оборотах двигателя.

- Включение красного индикатора на панели приборов свидетельствует о подаче

питания на электромагнитные клапаны. Индикатор должен гореть в течение
нескольких секунд при включении и отключении клапанов. Если индикатор

горит постоянно (более 3-4 с), проверьте регулировку и/или исправность
конечного переключателя.
