РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

47

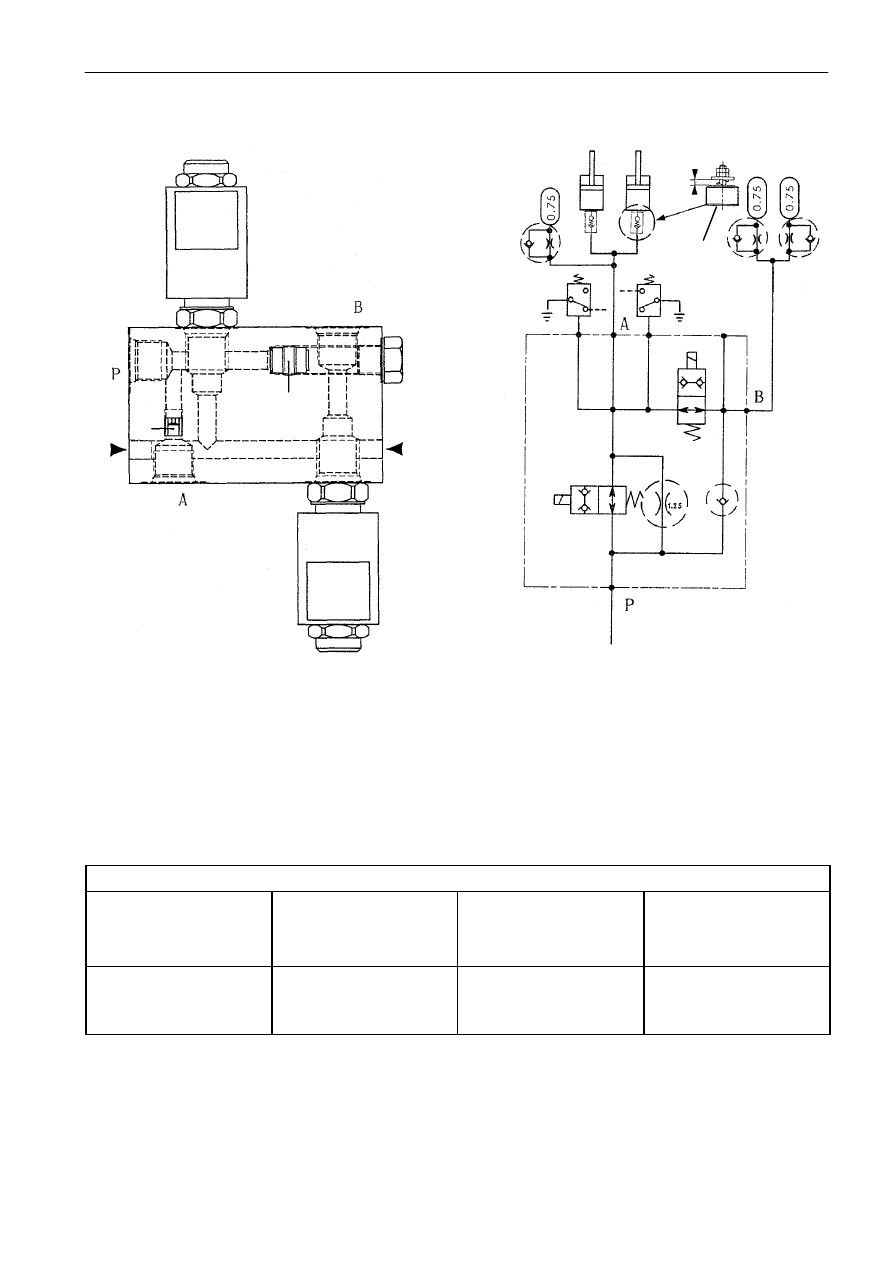

ГИДРАВЛИЧЕСКИЙ БЛОК КОНТУРА БОКОВЫХ ПЕРЕМЕЩЕНИЙ ЖАТКИ

МОДЕЛИ 5AL - 6AL

1.

Электромагнитный клапан в сборе

2.

Однонаправленный клапан

3.

Гидравлический дроссель, диаметр 1,25 мм

5.

Гидравлический дроссель, диаметр 2 мм

6.

Гидропневматические амортизаторы

7.

Цилиндры перемещения жатки

8.

Однонаправленные предохранительные клапаны,
настроенные на 0,8 мм и расположенные в месте
соединения цилиндра с гидравлической линией

1

E55

2

3

34

35

E54

34.

Реле

давления

перемещения

жатки

(при включенном перемещении)

35.

Реле давления для светового индикатора,
сообщающего о контакте жатки с грунтом

E54. Отсечной электромагнитный клапан

амортизатора, 0,75 л

E55. Редукционный электромагнитный клапан
A.

к цилиндрам бокового перемещения жатки

B.

к амортизатору емкостью 0,75 л

P.

Подача с управляющего клапана

1

35

34

5

8

6

6

7

0.8

мм (дюйм)

5

E55

E54

3

2

5

ХАРАКТЕРИСТИКИ РЕЛЕ ДАВЛЕНИЯ ДЛЯ ЖАТОК РАЗЛИЧНОЙ ШИРИНЫ

Жатка

ширина

Нормально замкнутое

реле давления (35)

жатки

Нормально

разомкнутое реле

давления (34)

жатки

Настройки

, установленное

значение

4,20 м

4,80 м

5,40 - 6,00 - 6,60 м

60

80

95

65

85

100

85

85

85

ПРИМЕЧАНИЕ: реле давления (35) и (34) являются стандартным оборудованием и отрегулированы на

80 и 85 бар.
Жатки с шириной, отличающейся от настроек, описанных выше реле давления (которые
входят

в

стандартную

комплектацию

машины),

оснащаются

реле

давления

с соответствующими ширине регулировками (вместо стандартных реле).

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

48

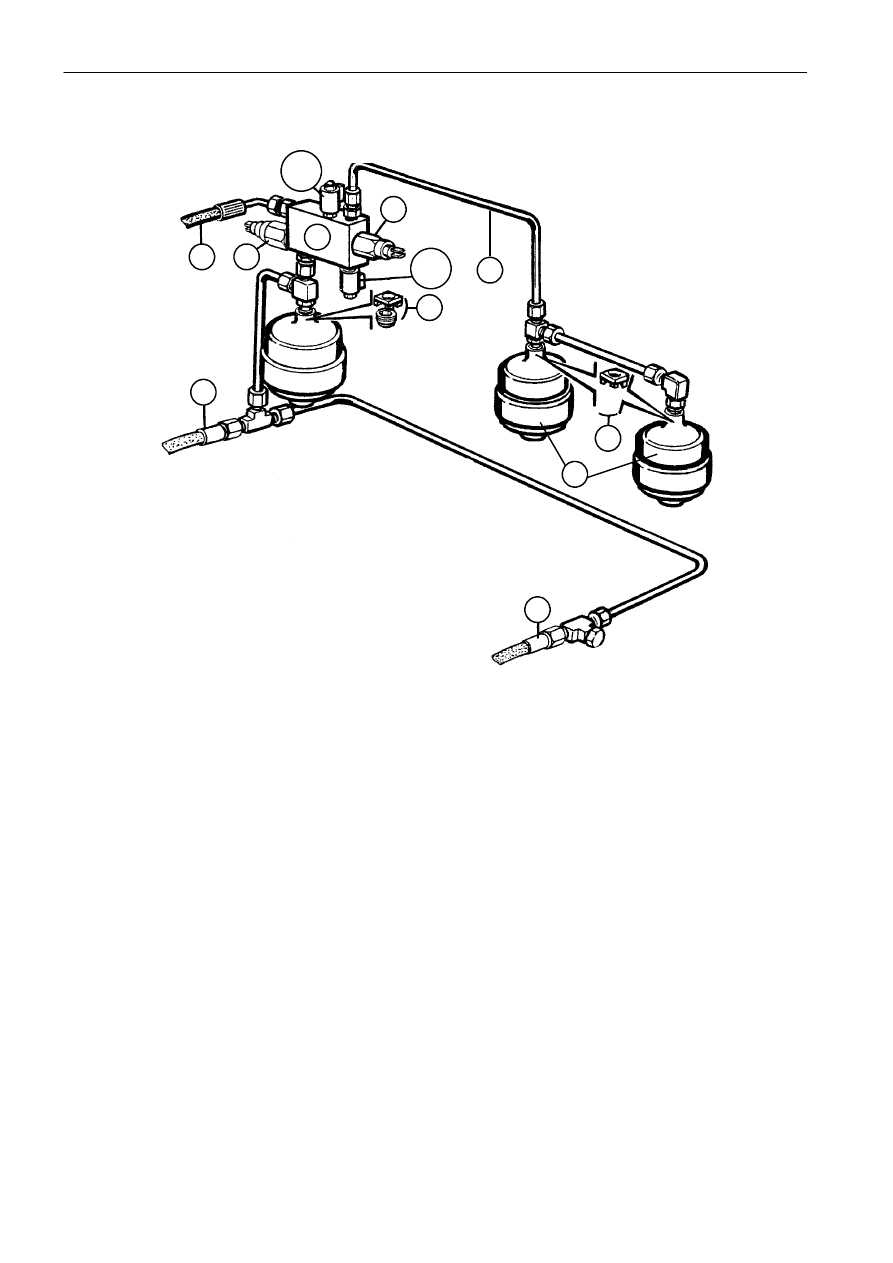

УПРАВЛЕНИЕ ВЕРТИКАЛЬНЫМ ПЕРЕМЕЩЕНИЕМ ЖАТКИ: МОДЕЛИ 5AL - 6AL

5

E55

P

34

A

1

35

E54

5

B

A

6

РУЧНОЕ УПРАВЛЕНИЕ

- При

использовании

органов

управления

поднятия или опускания жатки перемещение
жатки происходит на максимальной скорости,
а

ее

подвеска

обеспечивается

двумя

амортизаторами (6).

Когда жатка касается грунта, давление падает
ниже

значения

настройки

реле

(35).

Реле замыкает контур на "массу" и включает
индикатор контакта жатки с грунтом на панели
приборов.

АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ

- При включении перемещения система Terra-Control

обеспечивает

запрограммированную

высоту

положения жатки для получения равномерного
скашивания. Данная система использует два
электромагнитных клапана (E54 и E55); первый
клапан

отключает

амортизатор,

а второй

уменьшает скорость опускания и поднятия при

помощи дросселя (3) (диаметр 1,25 мм).
Затем, если жатка касается грунта и давление
падает ниже значения настройки реле (34), реле
замыкает контур на "массу" и обеспечивает
перемещение жатки при помощи блока Terra-Control
до восстановления давления в системе.

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

49

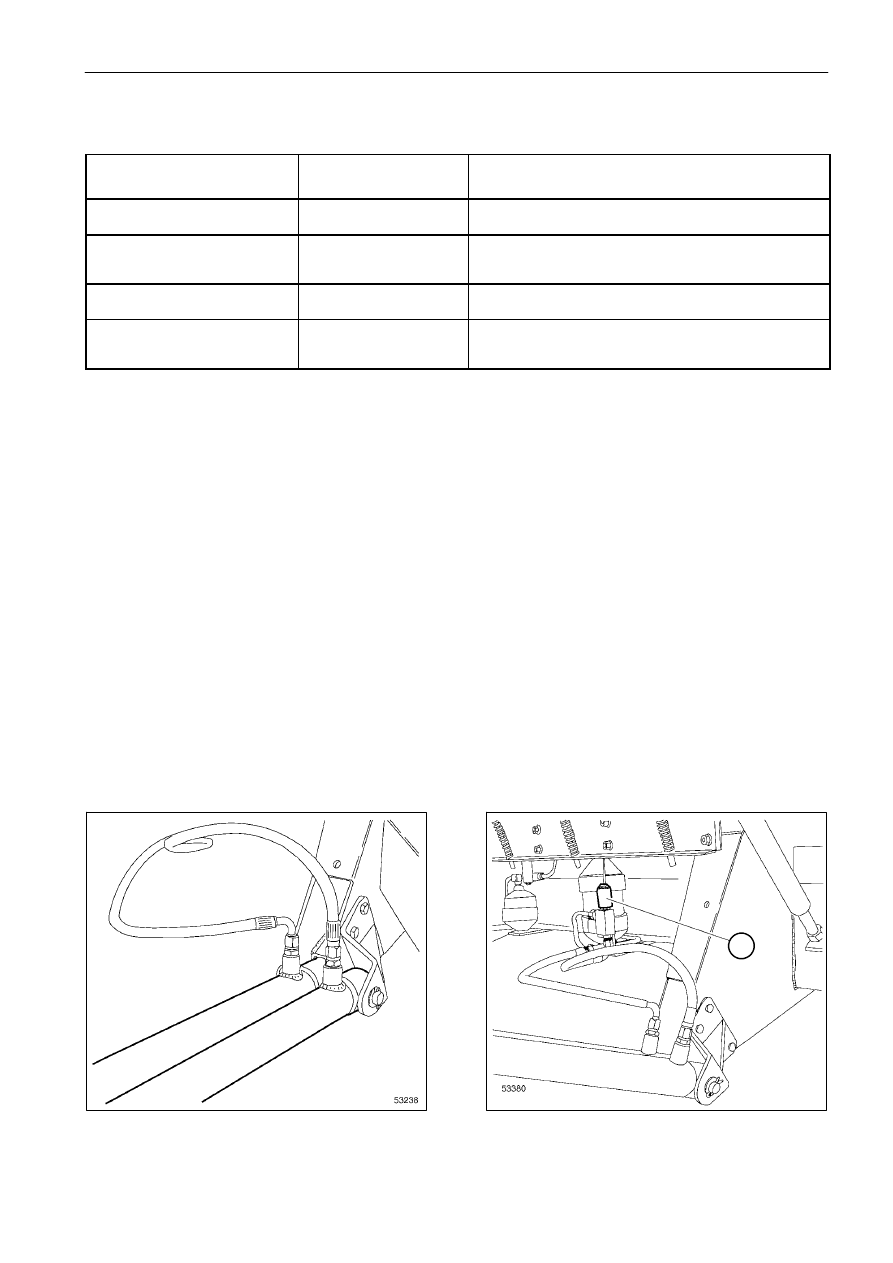

РЕЛЕ ДАВЛЕНИЯ, ВХОДЯЩИЕ В КОНСТРУКЦИЮ ЖАТОК СТАНДАРТНОЙ КОМПЛЕКТАЦИИ

ЖАТКА

МОДЕЛЬ

КОМБАЙНА

РЕЛЕ ДАВЛЕНИЯ

4,80 - 5,40 м

5 - 6

не входит в стандартную комплектацию

6 00 - 6 60 м

5 - 6

1 шт., 322120950

(95 бар)

6,00 - 6,60 м

5 - 6

,

(

р)

1 шт., 322147350

(100 бар)

4,80 м

5AL - 6AL

не входит в стандартную комплектацию

5,40 - 6,00 - 6,60 м

5AL - 6AL

1 шт., 322120950

(95 бар)

1 шт., 322147350

(100 бар)

ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТВО ВСПОМОГАТЕЛЬНОГО ЦИЛИНДРА ПОДНЯТИЯ ЖАТКИ

Вспомогательный цилиндр является обязательным оборудованием для 6-рядных жаток для кукурузы
(сИзмельчителем соломы), для 8-рядных жаток для кукурузы (с измельчителем соломы и без него),
для складных жаток, а также для жаток, на которых установлено дополнительное оборудование
(например, оборудование для уборки рапса).
Данное устройство предотвращает снятие вспомогательного цилиндра для обеспечения корректной
работы системы перемещения жатки.

РАБОТА:

-

предохранительный электромагнитный клапан (1) включается при помощи кнопки, расположенной на
панели приборов. Цепь оснащена предохранительным реле, которое обеспечивает включение клапана
только при работающем двигателе.

-

При отключенном клапане (1) масло может только выходить из цилиндра, что делает невозможным
перемещение.

-

При подаче питания на электромагнитный клапан (индикатор на кнопке горит), открывается подача
масла во вспомогательный цилиндр.

ПРИМЕЧАНИЕ: данное устройство по умолчанию устанавливается в конструкцию при заказе модели

с вспомогательным цилиндром поднятия жатки.

31

32

1

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

50

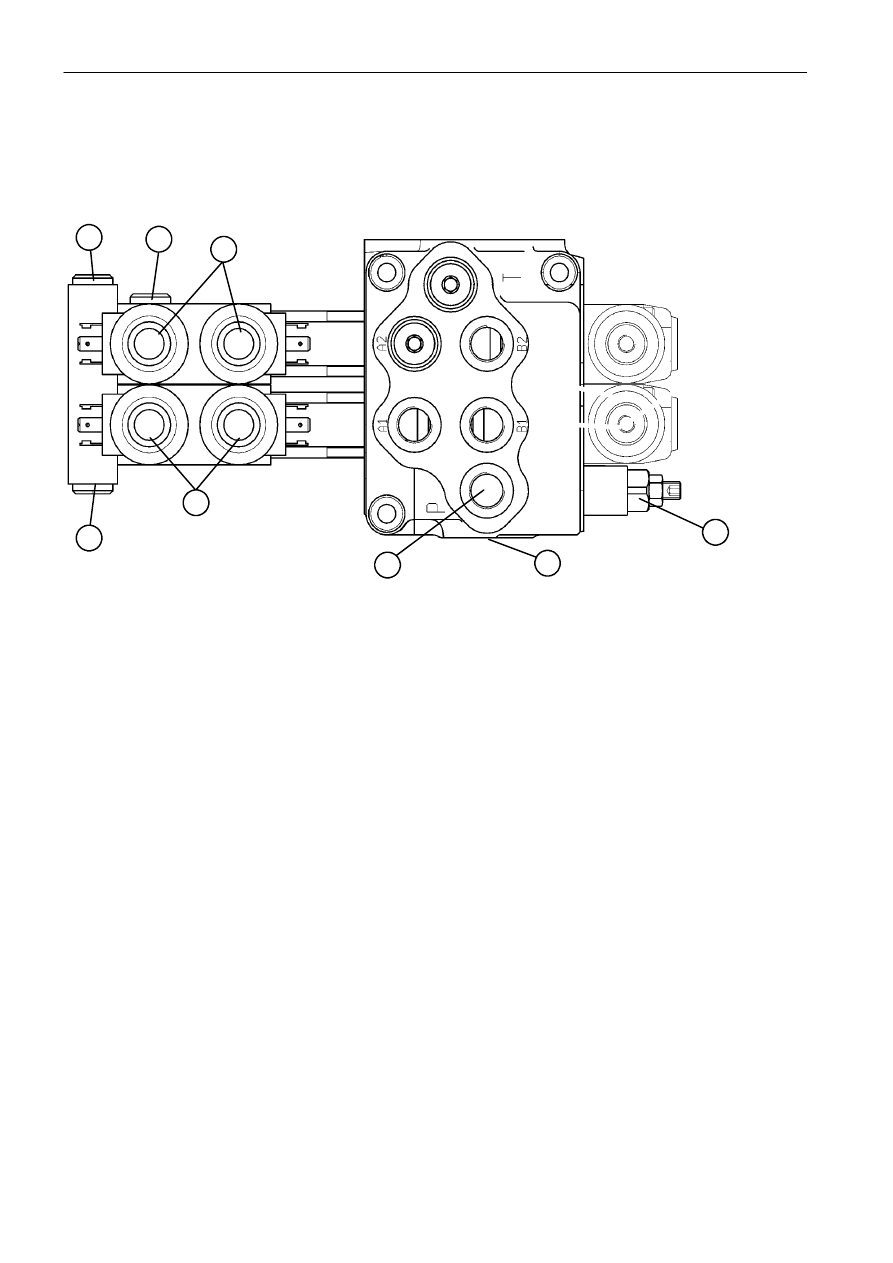

Подраздел 35 620 - КЛАПАН УПРАВЛЕНИЯ ВЫРАВНИВАНИЕМ

(ТОЛЬКО ДЛЯ МОДЕЛЕЙ 5AL И 6AL)

3

8

1

2

5

6

7

4

E417

E416

E419

E418

1.

Электромагнитные клапаны продольного
выравнивания

E416 Подъем в продольном направлении

E417 Опускание в продольном направлении

2.

Электромагнитные клапаны поперечного
выравнивания

E418 Поперечный подъем вправо

E419 Поперечный подъем влево

3.

Подача масла от насоса

4.

Редукционный клапан (200 бар)

5.

Соединение для линии, которая управляет
открытием запорного клапана опускания
машины

6.

Соединения для линии возврата масла
в гидравлический резервуар

7.

Соединение для линии питания, идущей от
гидростатического

питающего

насоса

(20 бар)

8.

Соединение

для

манометра

,

18x1,5,

спр. № 291318 + 293567
