РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

43

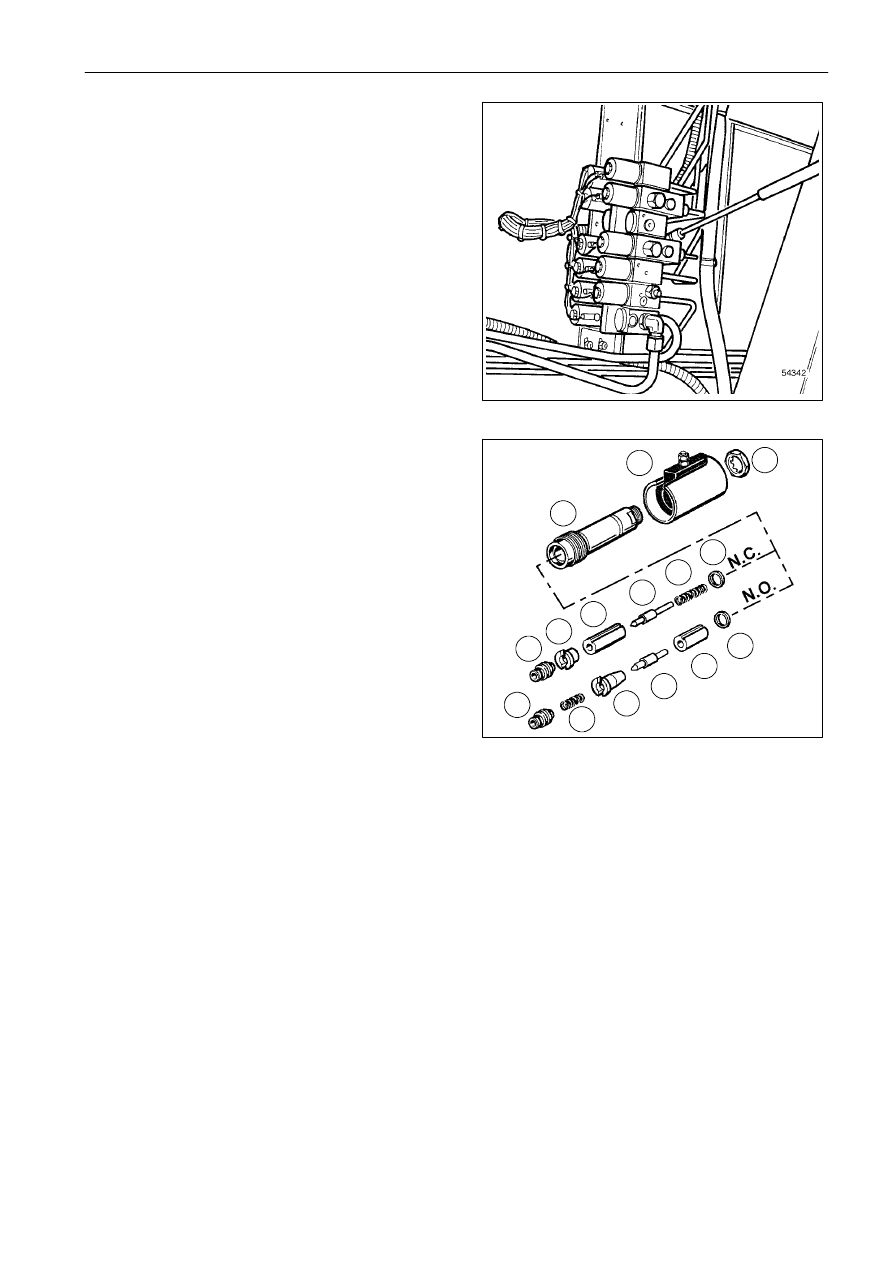

Операция 3531092
Гидравлический клапан - Замена

Демонтаж

1. Открутите

гайку

(1)

заменяемого

электромагнитного клапана;

2. снимите электромагнит (2), не отсоединяя его

электрический кабель;

3. снимите корпус клапана (3) в сборе;

4. снимите

седло

клапана

(9)

при

помощи

плоскогубцев.

Сборка

1. После проверки или замены всех деталей

установите детали (4, 5, 6, 7 и 8) в корпус
клапана (3), в соответствии с рисунком;

2. установите седло клапана (9) в сборе с

уплотнительным кольцом в распределительный
клапан при помощи плоскогубцев;

3. установите корпус клапана (3) в сборе в

распределительный клапан и затяните его
моментом 14 Нм;

4. установите электромагнит (2) и затяните

гайку (1) моментом 8 Нм.

28

29

1

2

3

4

5

6

7

8

9

9

5

8

6

7

4

ПРИМЕЧАНИЕ: ЗАПРЕЩАЕТСЯ

ИЗМЕНЯТЬ

МЕСТО

УСТАНОВКИ

РАЗЛИЧНЫХ

ДЕТАЛЕЙ

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА.
ВО МНОГИХ СЛУЧАЯХ, НЕСМОТРЯ НА ОДИНАКОВЫЙ ВНЕШНИЙ ВИД, ДЕТАЛИ НЕ
ЯВЛЯЮТСЯ ВЗАИМОЗАМЕНЯЕМЫМИ
.

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

44

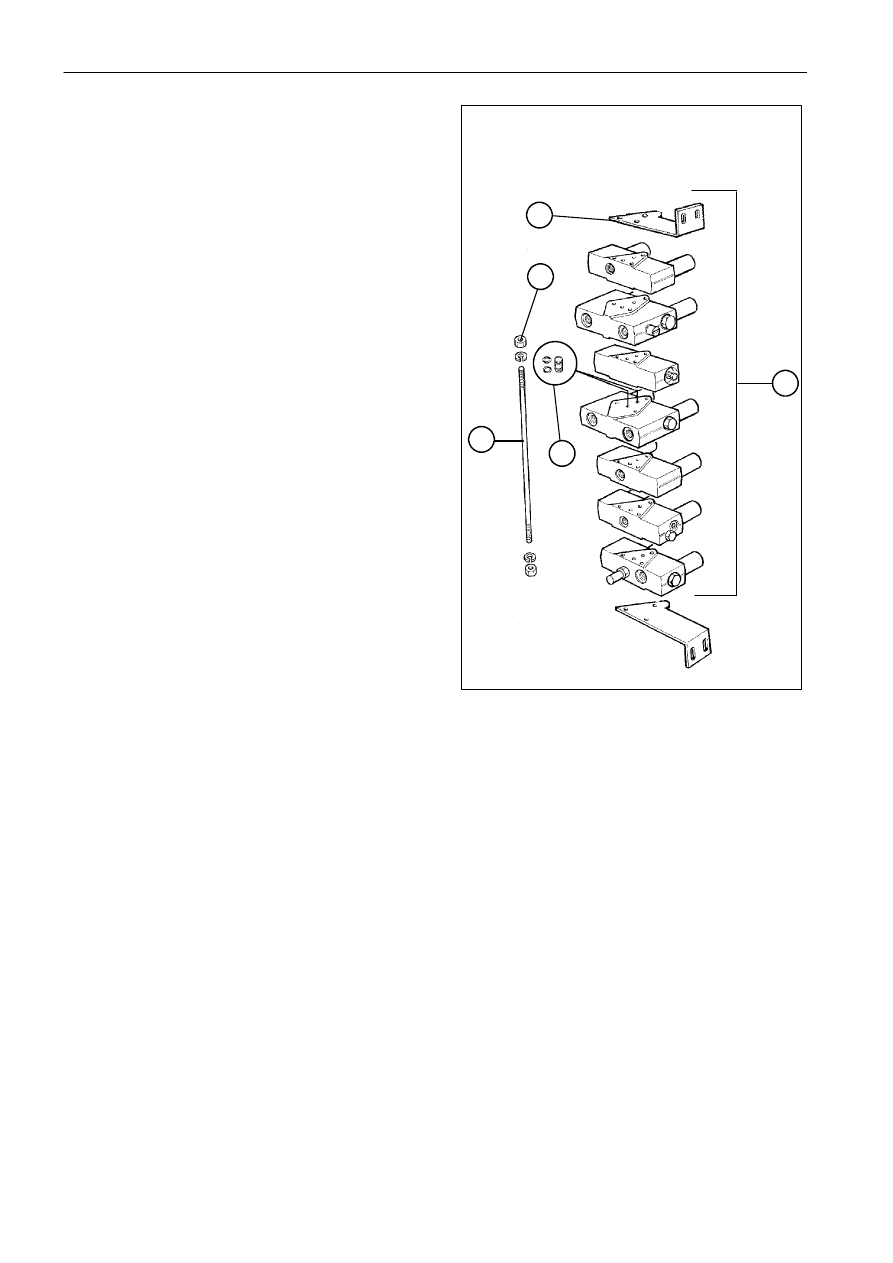

Операция 3531138
Элементы распределительного
клапана - Замена

Демонтаж

1. Снимите

распределительный

клапан

с машины;

2. положите распределительный клапан на верстак,

очистите клапан при помощи сжатого воздуха и
закрепите его в вертикальном положении;

3. открутите гайки (3) и снимите кронштейн (2);

4. по

очереди

снимайте

элементы

распределительного клапана (3) до тех пор, пока
не будет снят нужный элемент. Избегайте
повреждений соединительных втулок (4) и
уплотнительных колец.

Сборка

1. По очереди установите элементы клапана на

стержни (5), смазав глицериновой смазкой
уплотнительные кольца втулок (4). На каждый
элемент устанавливаются 2 уплотнительных
кольца;

2. установите кронштейн (2) и затяните гайки (1)

на стрежнях (5) моментом 11 Нм.

30

1

5

2

3

4

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

45

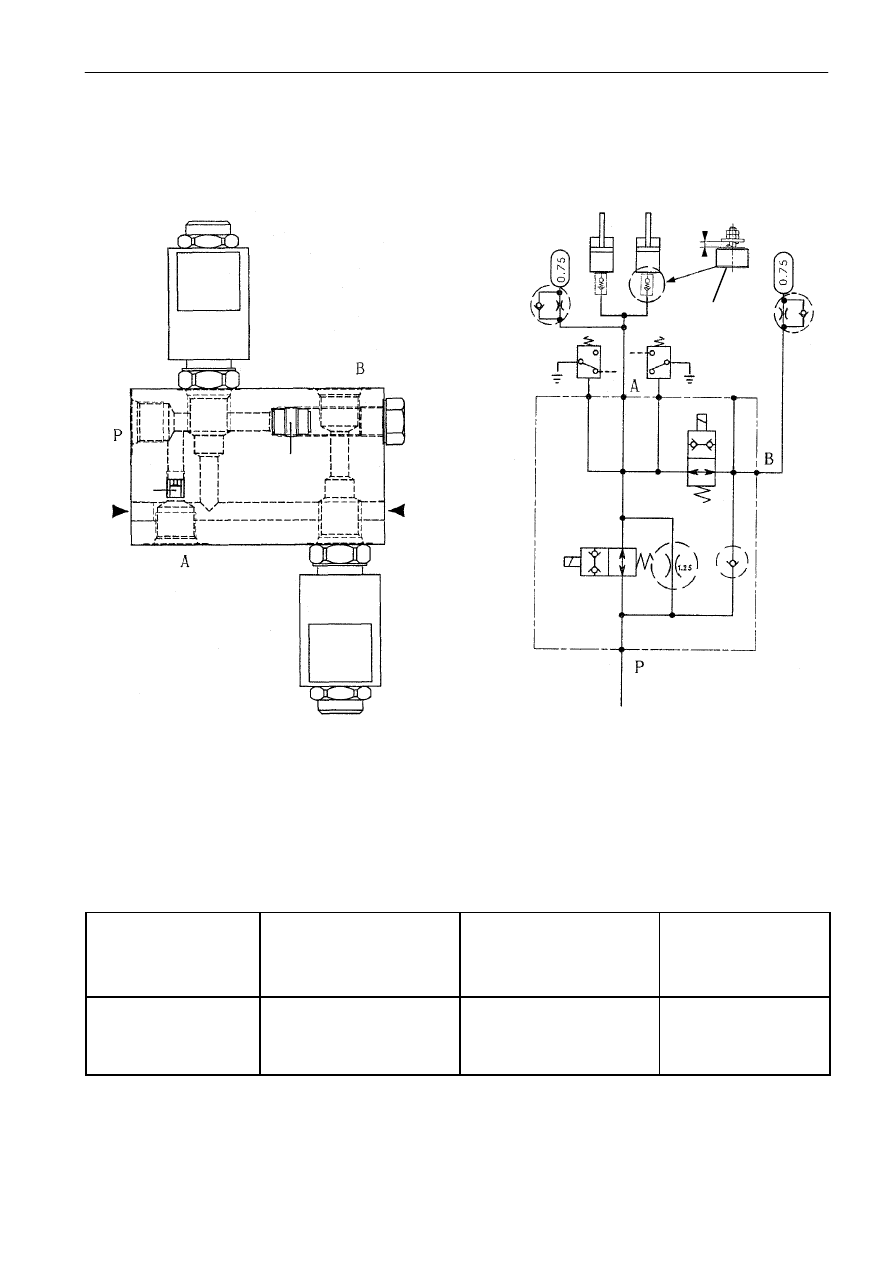

Подраздел 35 410 - КОНТУР УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ ЖАТКИ

ГИДРАВЛИЧЕСКИЙ БЛОК КОНТУРА БОКОВЫХ ПЕРЕМЕЩЕНИЙ ЖАТКИ

МОДЕЛИ 5 - 6

1.

Электромагнитный клапан в сборе

2.

Однонаправленный клапан

3.

Гидравлический дроссель, диаметр 1,25 мм

5.

Гидравлический дроссель, диаметр 2 мм

6.

Гидропневматические амортизаторы

7.

Цилиндры перемещения жатки

8.

Однонаправленные

предохранительные

клапаны,

настроенные

на

0,8 мм

и

расположенные в месте соединения
цилиндра с гидравлической линией

1

E55

2

3

34

35

E54

1

35

34

5

8

6

6

7

0.8

мм (дюйм)

5

E55

E54

3

2

34.

Реле давления перемещения жатки (при включенном
перемещении)

35.

Реле

давления

для

светового

индикатора,

сообщающего о контакте жатки с грунтом

E54.

Отсечной электромагнитный клапан амортизатора, 0,75 л

E55.

Редукционный электромагнитный клапан

A.

к цилиндрам бокового перемещения жатки

B.

к амортизатору емкостью 0,75 л

P.

Подача с управляющего клапана

Жатка,

Нормально замкнутое

реле давления (35)

жатки

Нормально

разомкнутое реле

давления (34)

жатки

Настройки

амортизатора

4,20 м

4,80 м - 5,40 м

6,00 м - 6,60 м

60

80

95

65

85

100

85

85

85

ПРИМЕЧАНИЕ: реле давления (35) и (34) являются стандартным оборудованием и отрегулированы на

80 и 85 бар. Жатки с шириной, отличающейся от настроек, описанных выше реле
давления (которые входят в стандартную комплектацию машины), оснащаются реле
давления с соответствующими ширине регулировками (вместо стандартных реле).

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

46

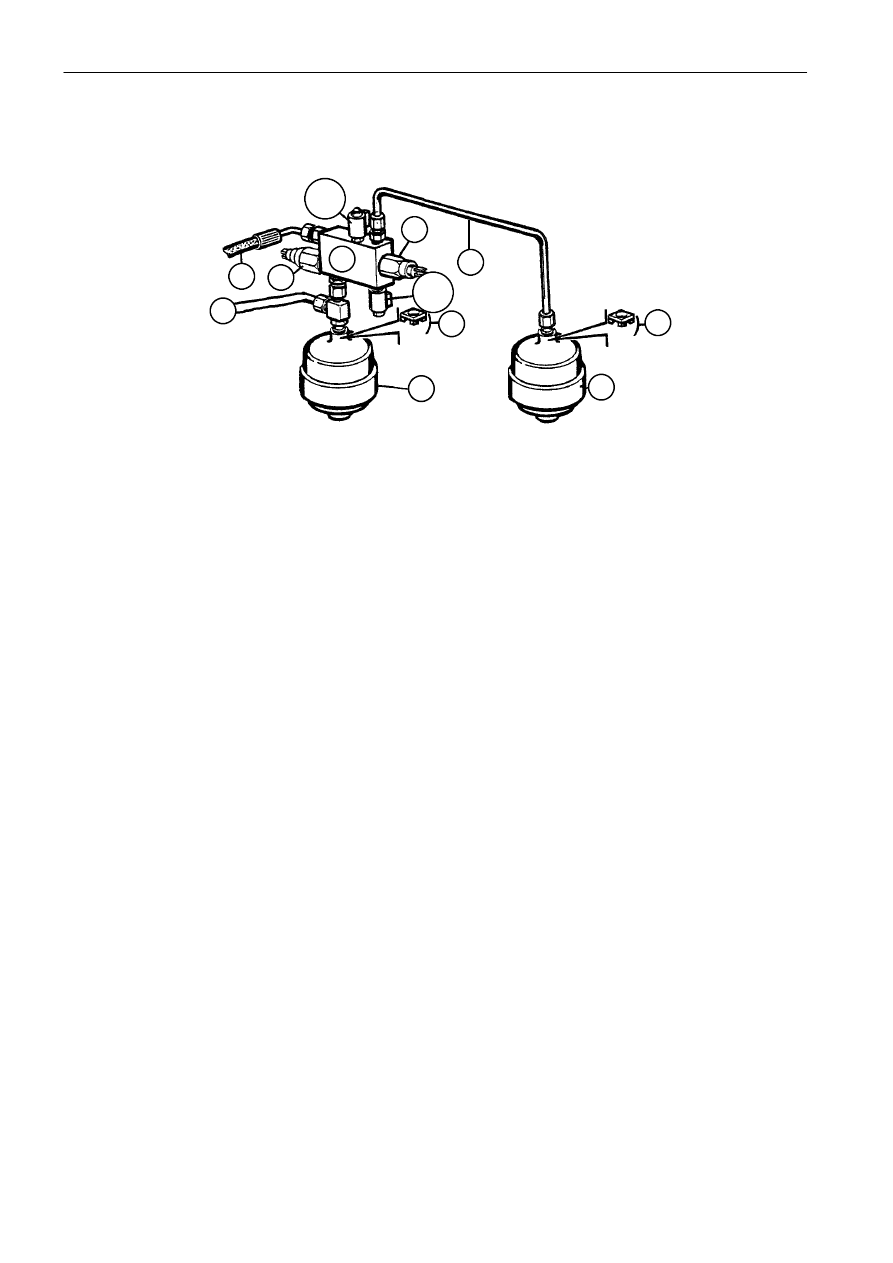

УПРАВЛЕНИЕ ВЕРТИКАЛЬНЫМ ПЕРЕМЕЩЕНИЕМ ЖАТКИ

МОДЕЛИ 5 - 6

E55

P

34

A

1

35

E54

5

6

B

5

6

РУЧНОЕ УПРАВЛЕНИЕ

- При использовании органов управления поднятия

или

опускания

жатки

перемещение

жатки

происходит

на

максимальной

скорости

и

обеспечивается двумя амортизаторами (6).
Когда жатка касается грунта, давление падает

ниже

значения

настройки

реле

(35).

Реле замыкает контур на "массу" и включает
индикатор контакта жатки с грунтом на панели
приборов.

АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ

- При включении перемещения система Terra-Control

обеспечивает

запрограммированную

высоту

положения жатки для получения равномерного
скашивания.

Данная

система

использует

два

электромагнитных клапана (E54 и E55); первый
клапан

отключает

амортизатор,

а

второй

уменьшает скорость опускания и поднятия при

помощи дросселя (3) (диаметр 1,25 мм).
Затем, если жатка касается грунта и давление
падает ниже значения настройки реле (34), реле
замыкает

контур

на

"массу"

и

обеспечивает

перемещение жатки при помощи блока Terra-Control
до восстановления давления в системе.
