Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 12

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

32

A

B

C

D

1

ОПИСАНИЕ

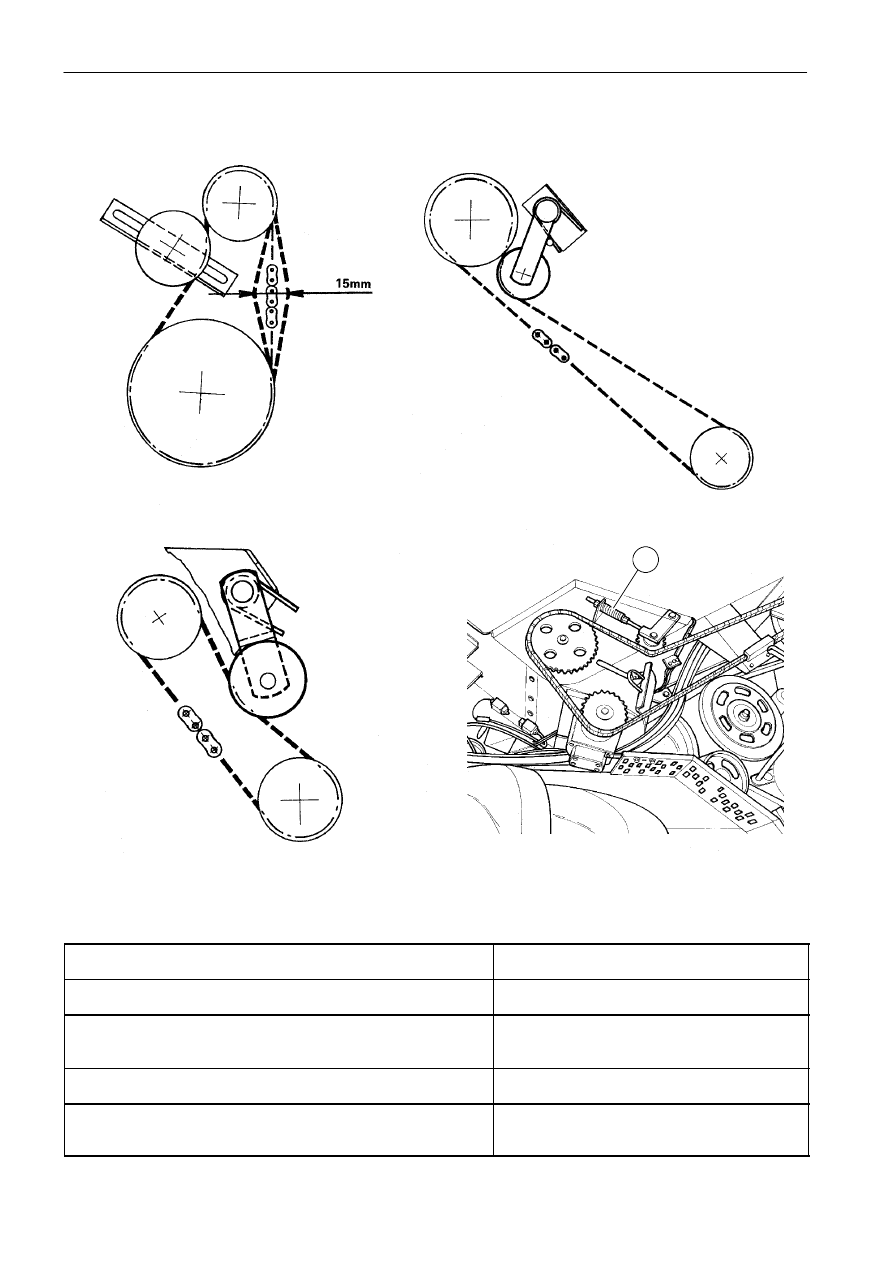

ТИП НАТЯЖИТЕЛЯ

A -

Управление ролика пальца

неподвижный - отклонение 35 мм

B -

Управление шнека загрузки зернового бункера
(верхнего)

автоматическое

C -

Управление шнека недомолота (верхнего)

автоматическое

D -

Управление разгрузчика бункера

автоматическое - натяжение пружины (1):

85 мм

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

33

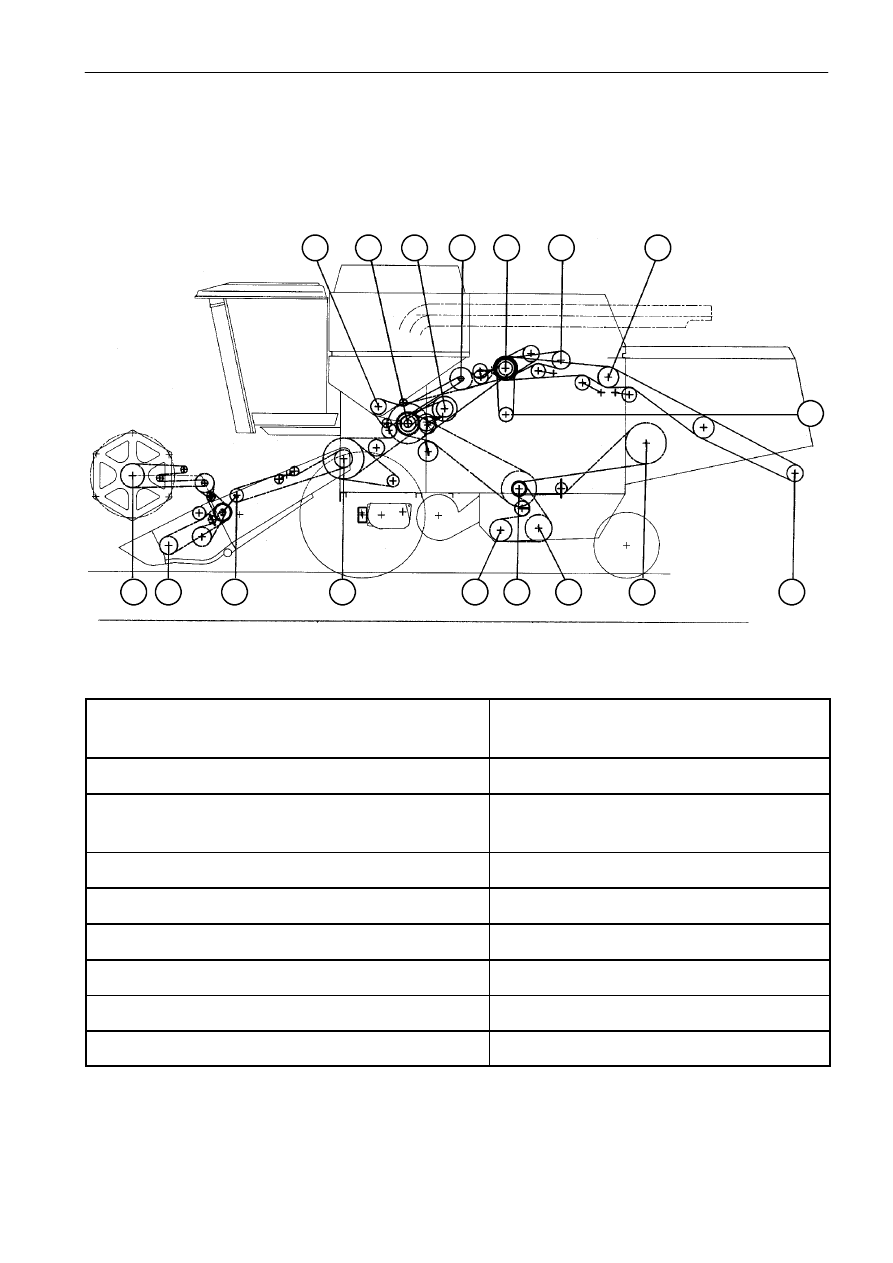

ЧАСТОТА ВРАЩЕНИЯ ПОД НАГРУЗКОЙ

Левая часть (об/мин)

10

11

12

13

14

15

17

9

8

7

6

5

18

4

3

2

1

1 -

Мотовило

минимум

14

максимум

61

10 -

Разгрузочный шнек

550

2 -

Переключатель ножей

610

11 -

Задний битер

800

3 -

Привод движения жатки

553

12 -

Барабанный сепаратор

750

410

4 -

Верхний вал элеватора

415

13 -

Привод разгрузки шнека

1620

5 -

Зерновой шнек

350

14 -

Двигатель

2200

6 -

Главная трансмиссия

530

15 -

Гидростатический насос

2620

7 -

Шнек недомолота

285

17 -

Трансмиссия соломорезки

2805

8 -

Клавишный соломотряс

175

18 -

Компрессор

3150

9 -

Соломорезка

3544

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

34

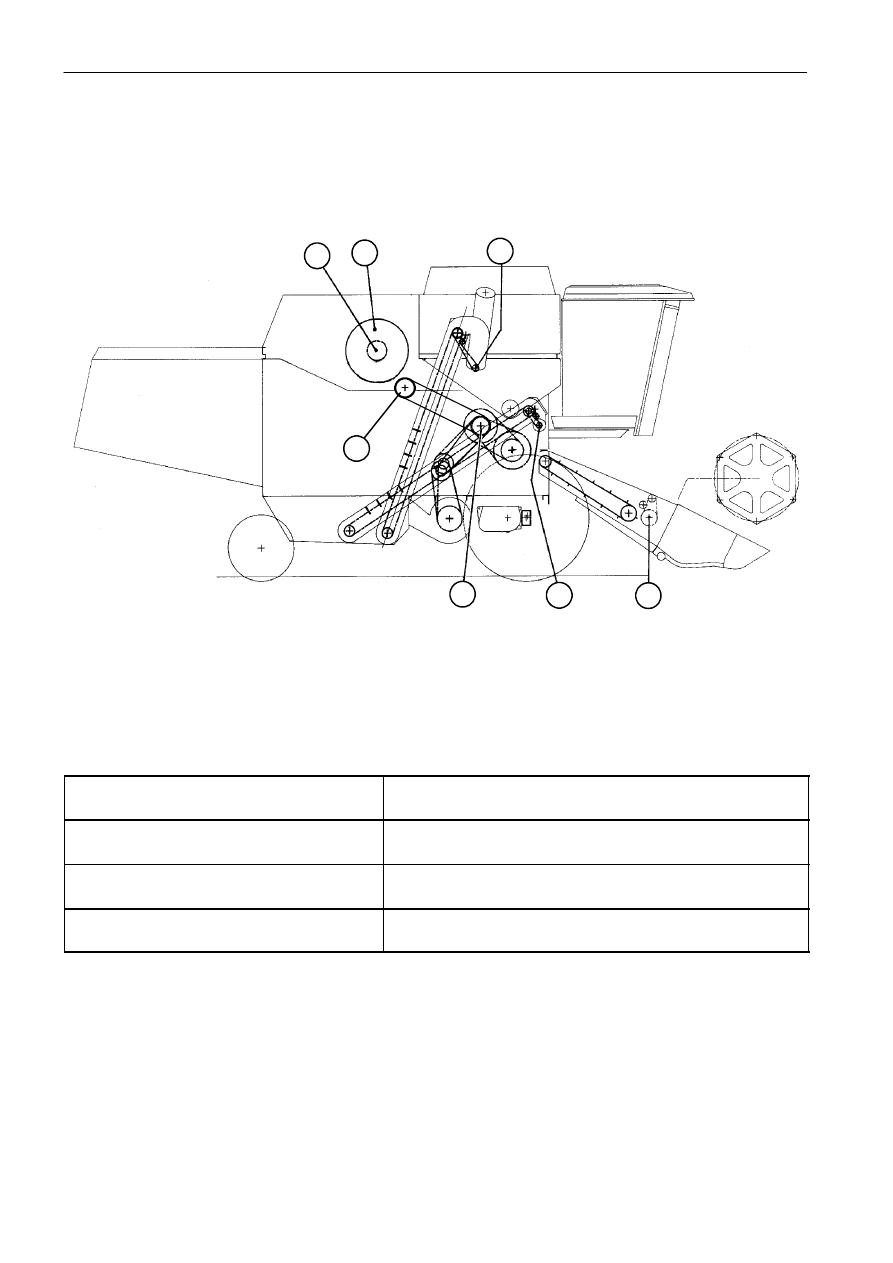

ЧАСТОТА ВРАЩЕНИЯ ПОД НАГРУЗКОЙ

Правая часть (об/мин)

4

5

6

2

3

1

7

1 -

Задний битер

800

5 -

Вращающийся пылеуловитель

260

2 -

Шнек недомолота

285

6 -

Шнек загрузки зернового бункера

503

3 -

Ролик пальца

260

7 -

Вращающийся пылеуловитель

2200

4 -

Вентилятор двигателя

1480

ОБНОВЛЕНИЕ РУКОВОДСТВА

ПО ЭКСПЛУАТАЦИИ

Данное приложение содержит дополнительную информацию к
Руководству по эксплуатации № 327201090, касающуюся следующих
моделей комбайнов:

5

начиная с серийного номера S.N. 552310097

№ 327201093 - 01/2008

7260

BETA

7260 AL-4

BETA

7270

BETA

7270 AL-4

5270 C
5270 C - AL
6300 C
6300 C - AL

648
648 AL-4
652
652 AL-4

5
5AL
6
6AL

6

начиная с серийного номера S.N. 563010120

5 AL

начиная с серийного номера S.N. 552410055

6 AL

начиная с серийного номера S.N. 563410051

ТИП
