РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

28

A

B

C

D

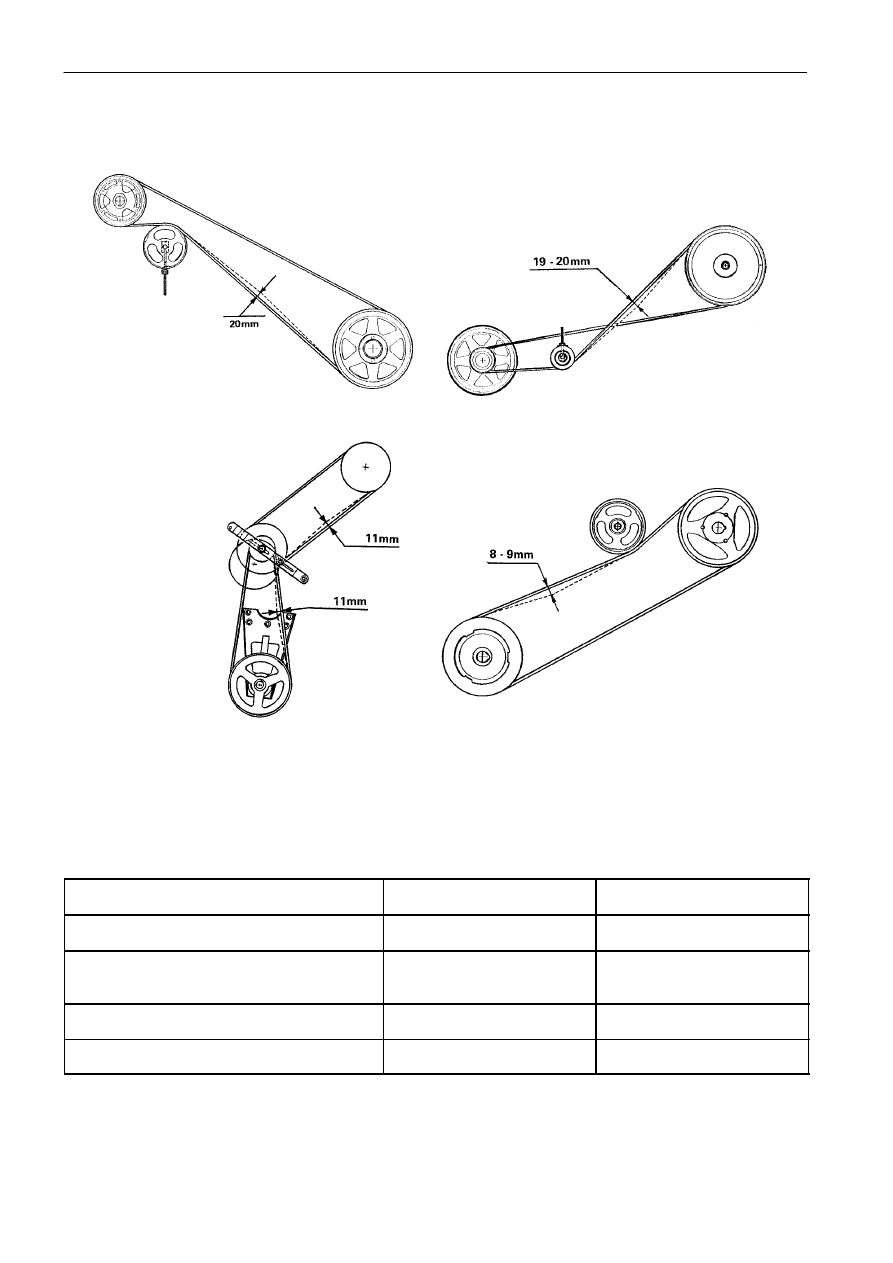

ОПИСАНИЕ

НАГРУЗКА, Н

ОТКЛОНЕНИЕ, мм

A -

Управление главной трансмиссии

80

20

B -

Управление клавишного
соломотряса

96 - 120

19 - 20

C -

Управление вариатора вентилятора

33 - 41

11

D -

Управление переключателя ножей

70 - 87

8 - 9

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

29

1

A

2

1

B

2

3

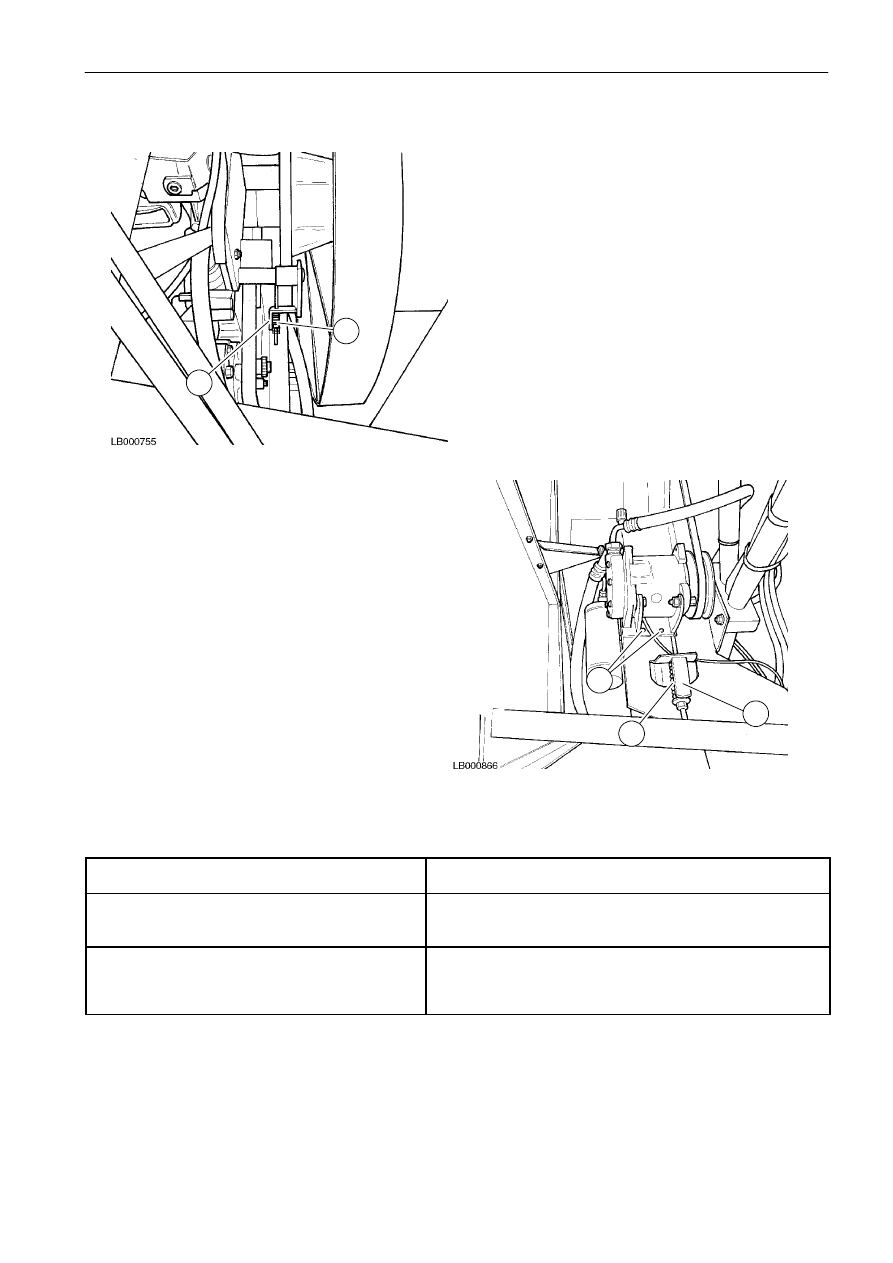

ОПИСАНИЕ

НАТЯЖЕНИЕ

A -

Управление вентилятором двигателя

Растяжение пружины (1) должно соответствовать

длине указателя (2).

B -

Управление компрессором системы
кондиционирования воздуха кабины

Растяжение пружины (1) должно соответствовать длине

указателя (2) после ослабления крепежных болтов

компрессора (3).

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

30

A

2

3

4

5

1

B

C

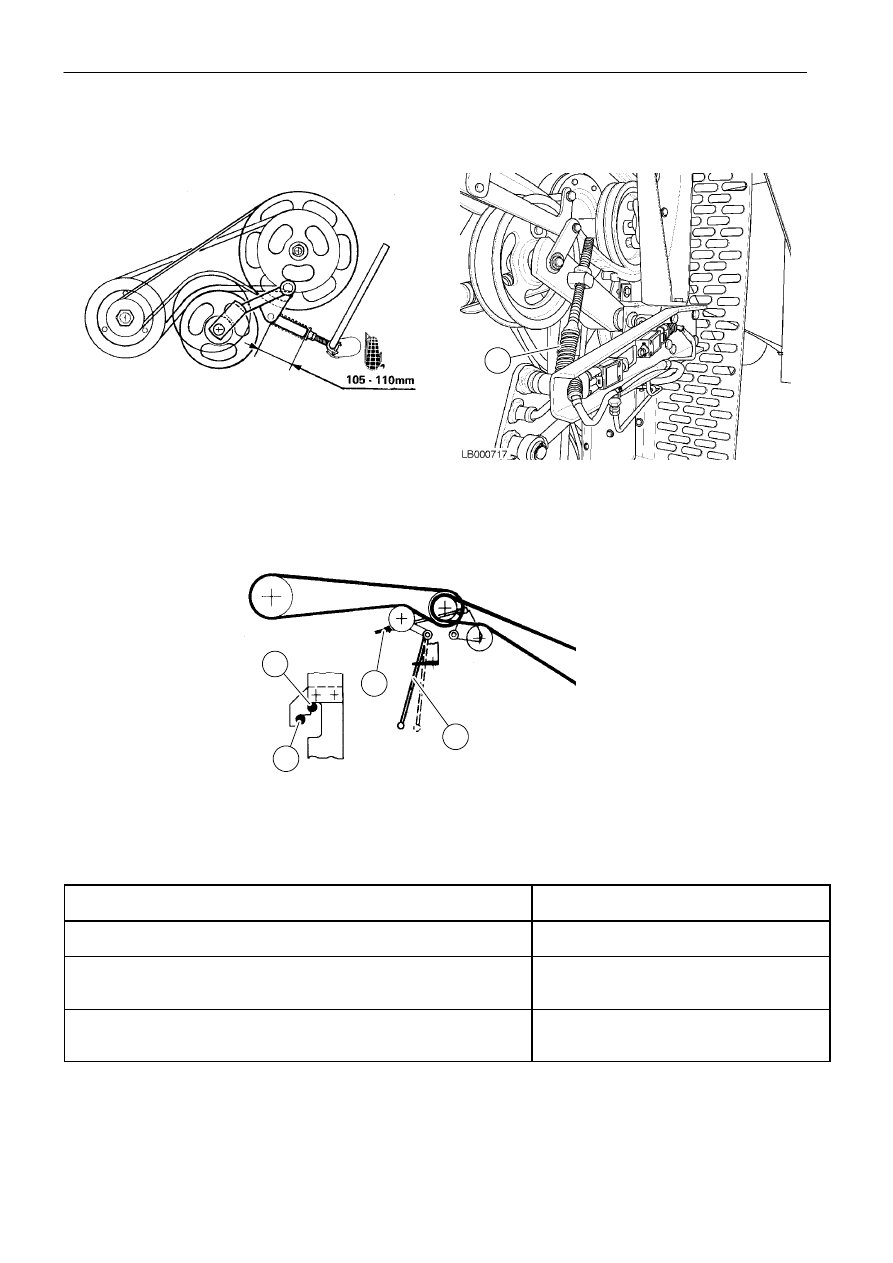

ОПИСАНИЕ

ДЛИНА СЖАТОЙ ПРУЖИНЫ, мм

A -

Управление ротора барабанного сепаратора (MCS)

105 - 110

B -

Управление трансмиссии клавишного соломотряса
(пружина поз. 1) мм

85

C -

Управление трансмиссии клавишного соломотряса
(пружина поз. 2) мм

180

Рычаг поз. 3, необходимо перевести в положение 5, при стандартной частоте вращения.

При наличии комплекта для снижения оборотов (необходим для работы с такими культурами как кукуруза)
рычаг поз. 3, необходимо перевести в положение 4.

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

31

A

B

C

D

1

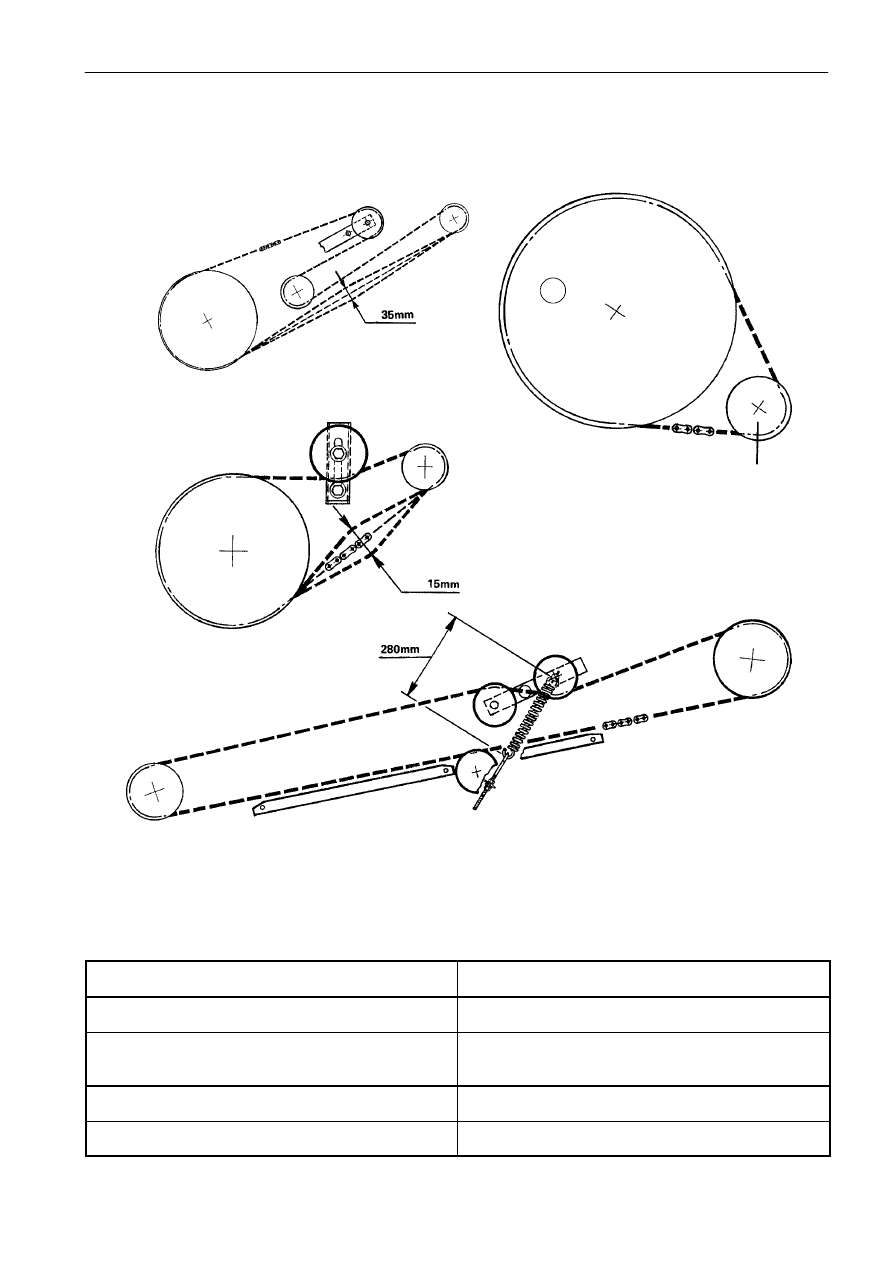

ОПИСАНИЕ

ТИП НАТЯЖИТЕЛЯ

A -

Управление мотовила

неподвижный - отклонение 35 мм

B -

Управление вариатора мотовила

без натяжителя: натяжение цепи обеспечивается

движением зубчатого колеса (1)

C -

Управление шнека

неподвижный - отклонение 35 мм

D -

Управление жатки

автоматический - натяжение пружины 280 мм
