Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 118

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

6

327 208 090 - 01 - 2005

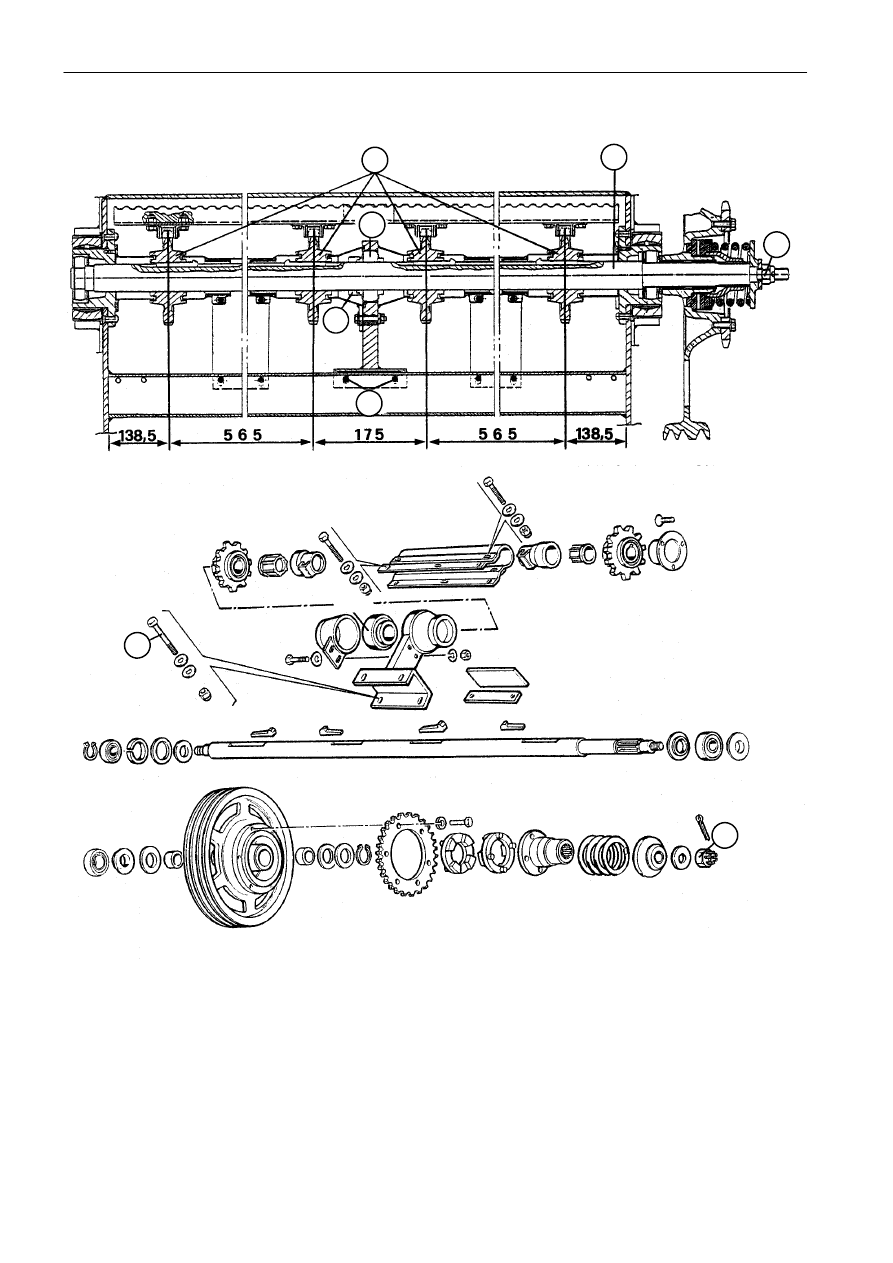

ВЕРХНЯЯ ОСЬ ПЕРЕДНЕГО ЭЛЕВАТОРА- МОДЕЛИ С 6 КЛАВИШНЫМИ СОЛОМОТРЯСАМИ

1

2

4

5

3

6

3

6

-

Для крепления шестерен (1) на оси (2), посадочное место шлицев на шестернях сделано конической
формы. Поэтому, при самостоятельной установке шестерен на ось, необходимо обращать внимание на
направление сборки (см. рисунок).

-

Болты опоры (3) должны затягиваться только после центровки подшипника (4) на оси и вращения до
занятия правильной позиции, после чего необходимо зафиксировать кольцевую гайку (5).

-

Для снятия гайки (6) гибкой муфты следует пользоваться приспособлением ¹ 296008.

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

7

327 208 090 - 01 - 2005

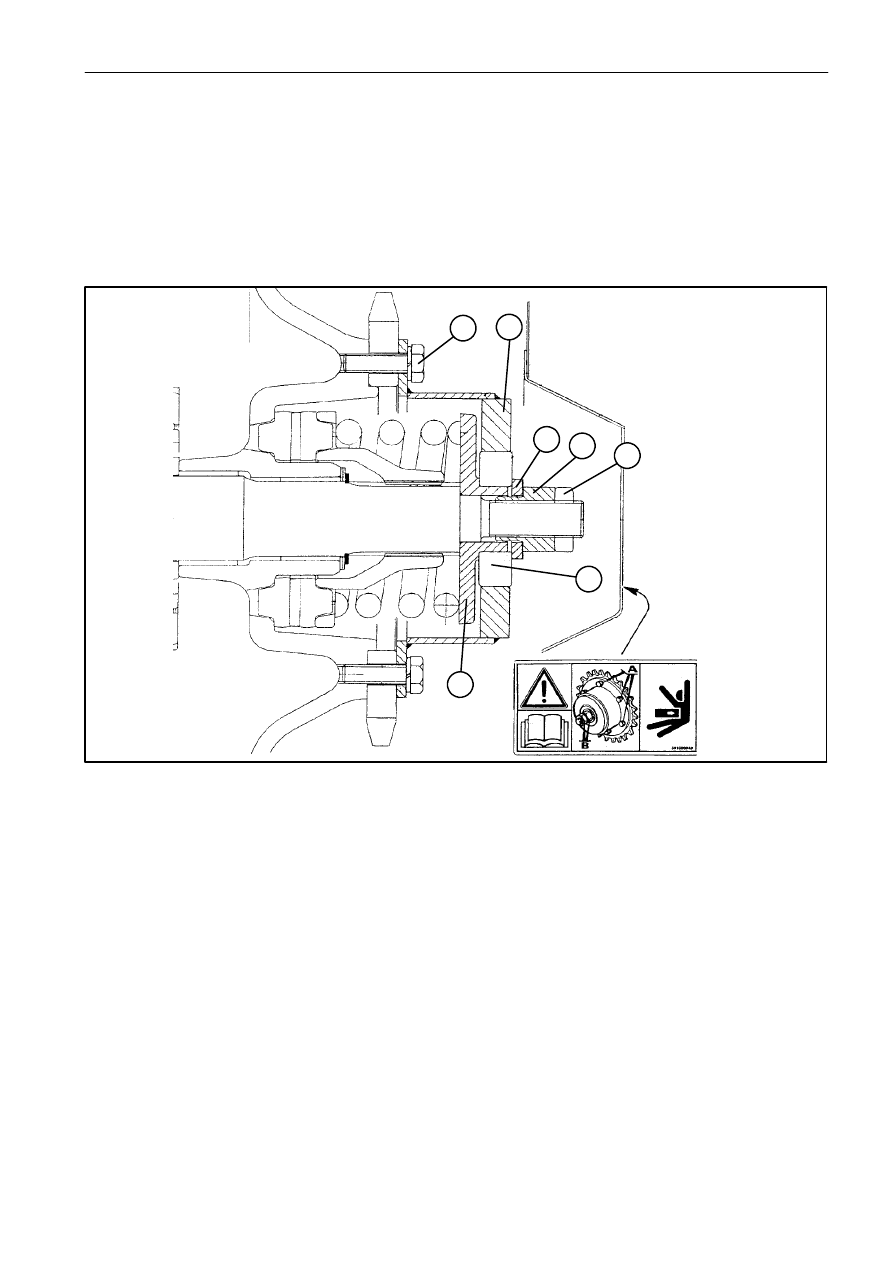

ДОПОЛНИТЕЛЬНАЯ ОПОРА ВЕРХНЕЙ ОСИ, РАСПОЛОЖЕННОЙ

В КОРПУСЕ ЭЛЕВАТОРА

Дополнительная опора оси, устанавливаемая при работах с кукурузой.

Детали вложены в комплект для переналадки на обработку кукурузы.

1

2

3

4

5

6

7

1) Опора

2) Крепежные болты

3) Фланец

4) Шайба

5) Гайка

6) Контргайка

7) Подшипник

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

8

327 208 090 - 01 - 2005

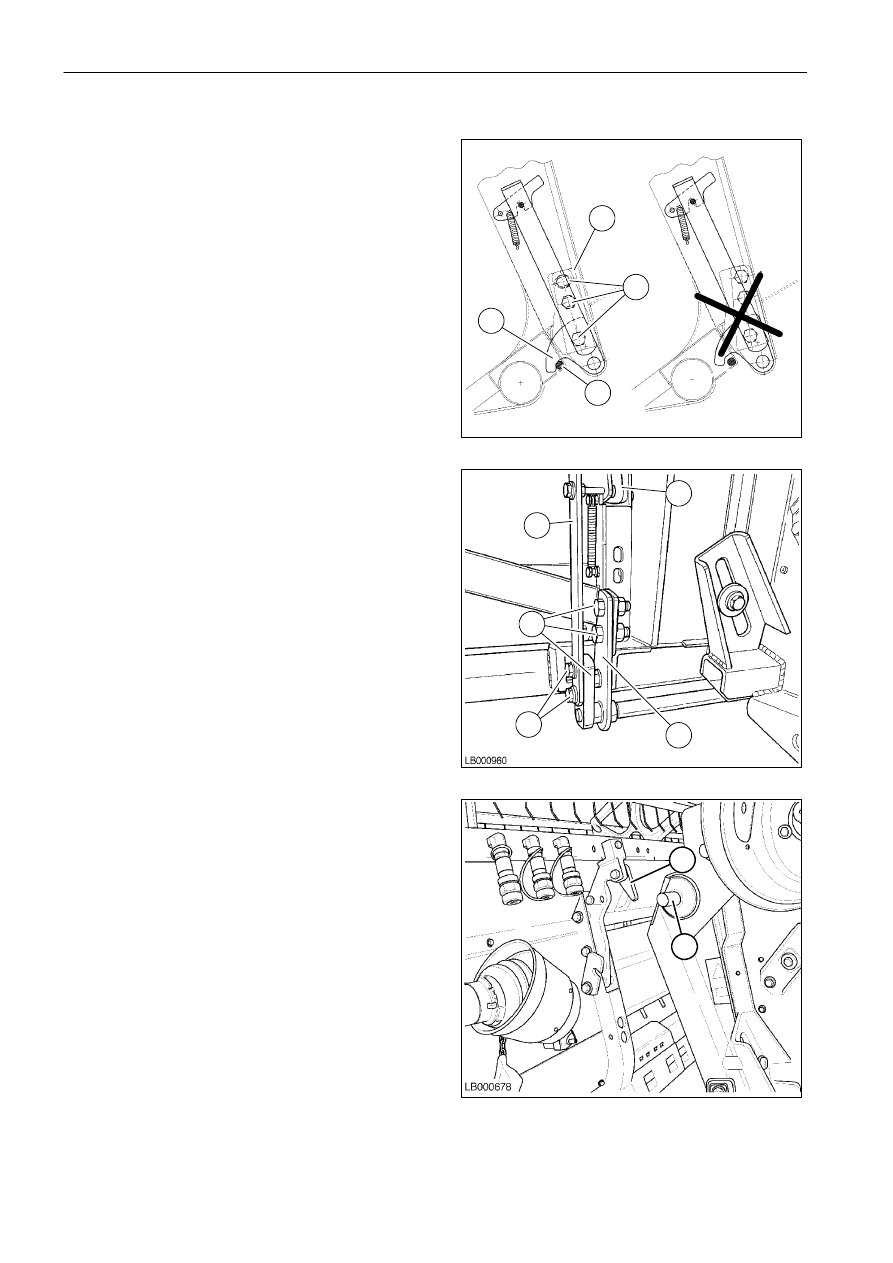

Подраздел 60 140 - МЕХАНИЧЕСКОЕ СОЕДИНЕНИЕ ЖАТКИ

РЕГУЛИРОВКА СОЕДИНЕНИЯ ЖАТКИ

При первом присоединении жатки к машине
проверьте, чтобы нижние крюки(1) полностью
охватывали стержень фиксатора (2) на жатке.

Если крюк (1) не установлен в нужное положение
на стержне (2), как показано на рисунке 3 A,
выполнить следующее:

1.

ослабьте три болта (3); два верхних болта
имеют шлицевое отверстие, а нижний болт с
круглым отверстием является опорой (4) для
поворотной оси.

2. Поверните опору (4) в нужном направлении

пока крюк (1) не захватит полностью стержень
(2), как показано на рисунке 3 A;

ВАЖНОЕ ЗАМЕЧАНИЕ: между крюком (1) и
стержнем (2) не должно быть зазора.

3. Затяните все три болта (3).

Убедитесь в том, что фиксатор (5) надежно
стопорит рычаг (6); если это невыполнимо,
отпустите винты (7) и переместите рычаг (6), пока
фиксатор (5) не застопорит рычаг.

Выполните

указанные

регулировки

с

обеих

сторон.

Соедините

жатку

с

элеватором,

обращая

внимание на то, чтобы крепежные штифты
(A рис. 5) были установлены в соответствующие
места на крюках (B рис. 5) правильно.

3

4

5

5

6

4

3

7

A

B

A

B

2

1

3

4

ОБНОВЛЕНИЕ РУКОВОДСТВА
ПО ЭКСПЛУАТАЦИИ

¹ 327208092

Данное приложение содержит дополнительную
информацию к Руководству по эксплуатации
¹ 327208090, касающуюся следующих моде-
лей комбайнов:

5A models: с серийными номерами от 551510049
5B models: с серийными номерами от 551710061
6A models: с серийными номерами от 565510057
