РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

2

327 208 090 - 01 - 2005

СХЕМЫ

1

2

3

1

C

B

4

4

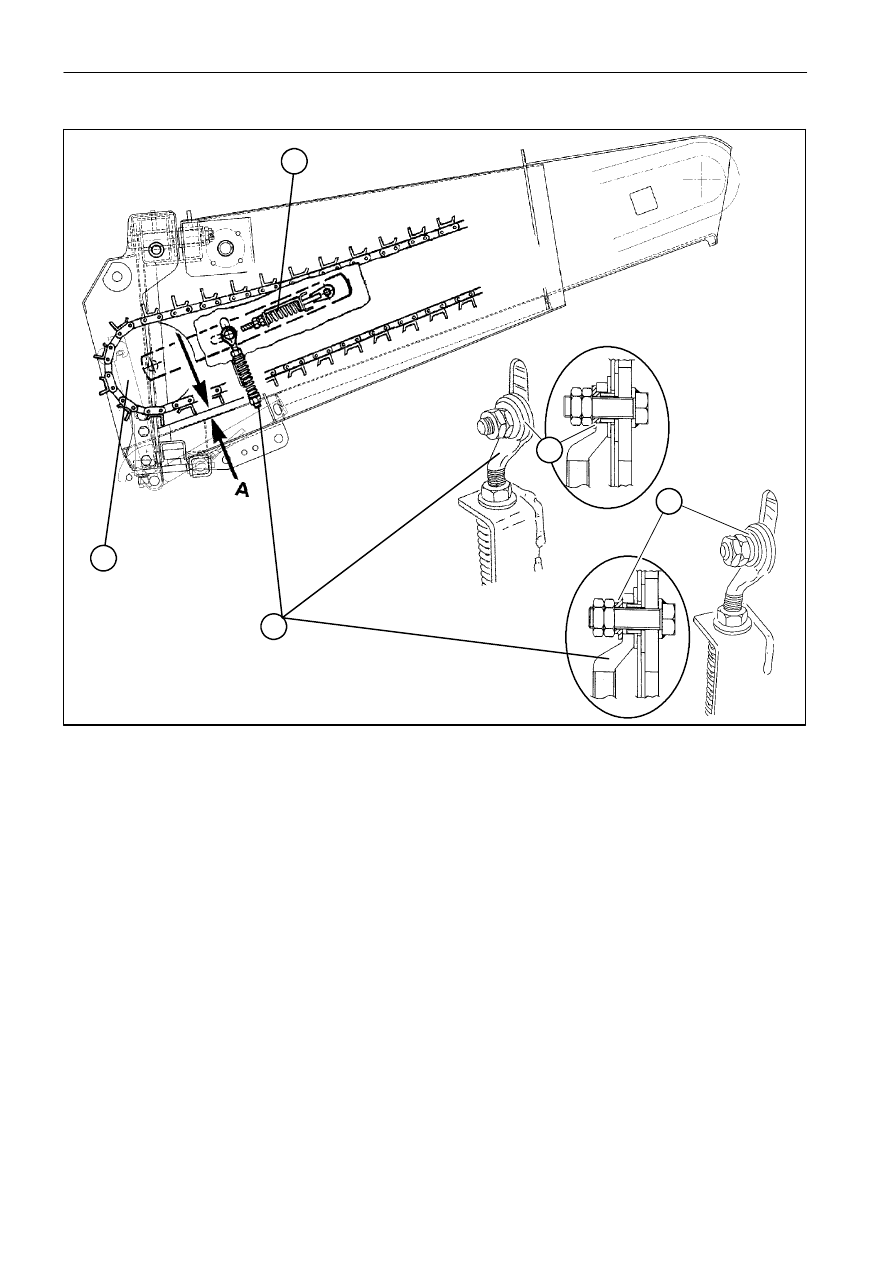

Правильное натяжение цепи элеватора обеспечивается устройствами автоматического натяжения (1).

Положение плавающего ролика (2) изменяется посредством тяг (3).

Базовая установка зазора A составляет 12

÷ 15 мм для пшеницы и 25 мм для сои и других бобовых культур.

Для кукурузы и подсолнечника установите зазор А 70 мм, остановив качание валика (2) и перевернув
шайбу (4), как показано на рисунке (В).

A =

расстояние между стержнями и нижней пластиной.

B =

жесткое положение ролика (2) с шайбой (4), которая фиксирует регулировочные тяги (3)
относительно элеватора.

С =

изменяемое положение ролика (2) с шайбой (4), которая обеспечивает свободное движение
регулировочных тяг (3) относительно элеватора.

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

3

327 208 090 - 01 - 2005

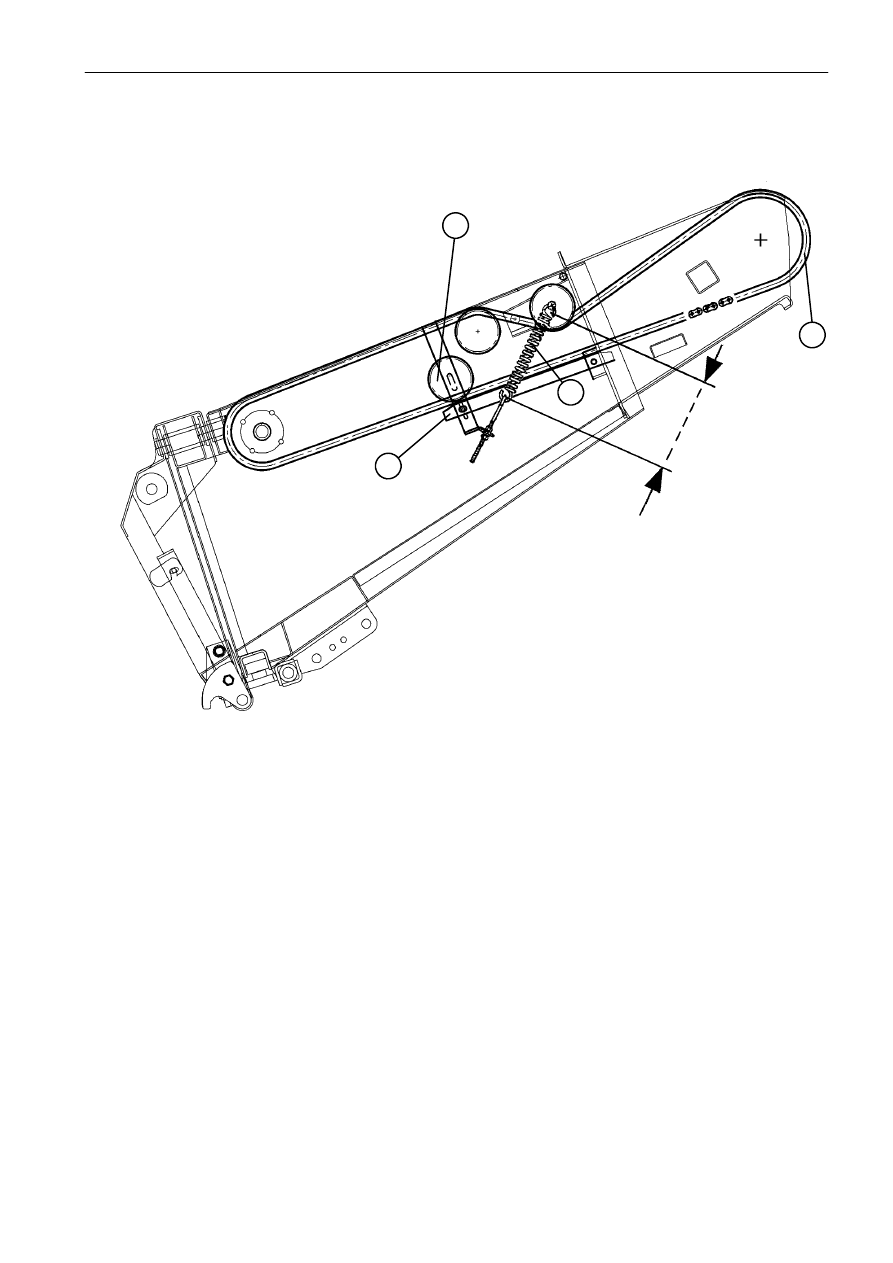

Подраздел 60 120 - ПРИВОД ЖАТКИ

-

Смазывайте цепь через каждые 10 часов работы.

-

Правильное натяжение цепи (2) достигается регулировкой длины пружины (1) автоматического
натяжного устройства на 280 мм.

-

Ходовые ролики (4) должны располагаться в 3,5 мм от цепи (2).

-

Ролик (3) долженрасполагаться в 2,5 от цепи (2).

2

4

1

280 мм

3

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

4

327 208 090 - 01 - 2005

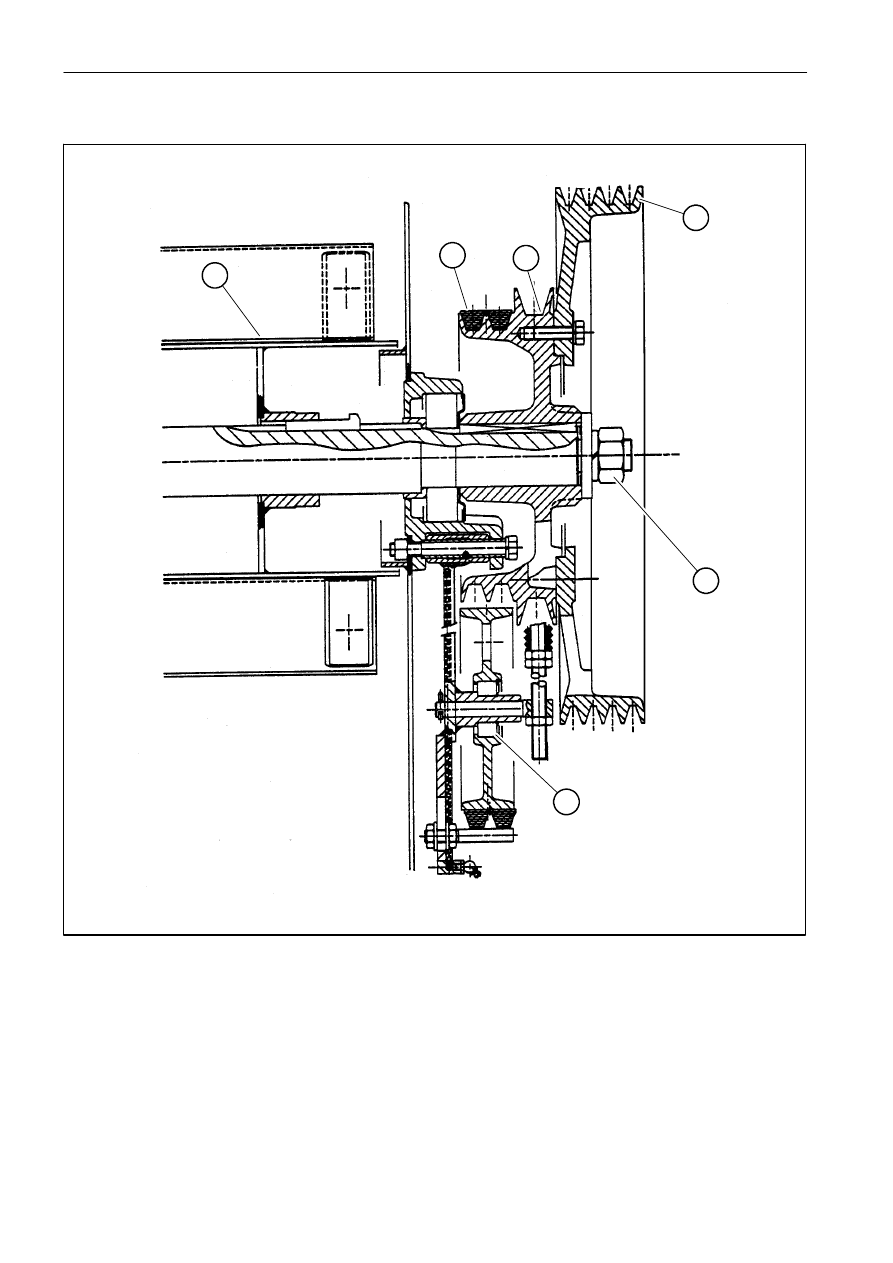

ТРАНСМИССИЯ ПОДАЮЩЕГО МЕХАНИЗМА

4

3

2

1

6

5

2

1.

Ведущий шкив молотильного устройства

2.

Регулировочный шкив трансмиссии для очищающих боксов

3.

Регулировочный шкив подающего механизма

4.

Задний битер

5.

Натяжное устройство ременного привода подающего механизма

6.

Крепежная гайка шкива - момент затяжки 800 Нм

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

5

327 208 090 - 01 - 2005

Подраздел 60 130 - ОСИ, УСТАНОВЛЕННЫЕ В КОРПУСЕ ПОДАЮЩЕГО

МЕХАНИЗМА

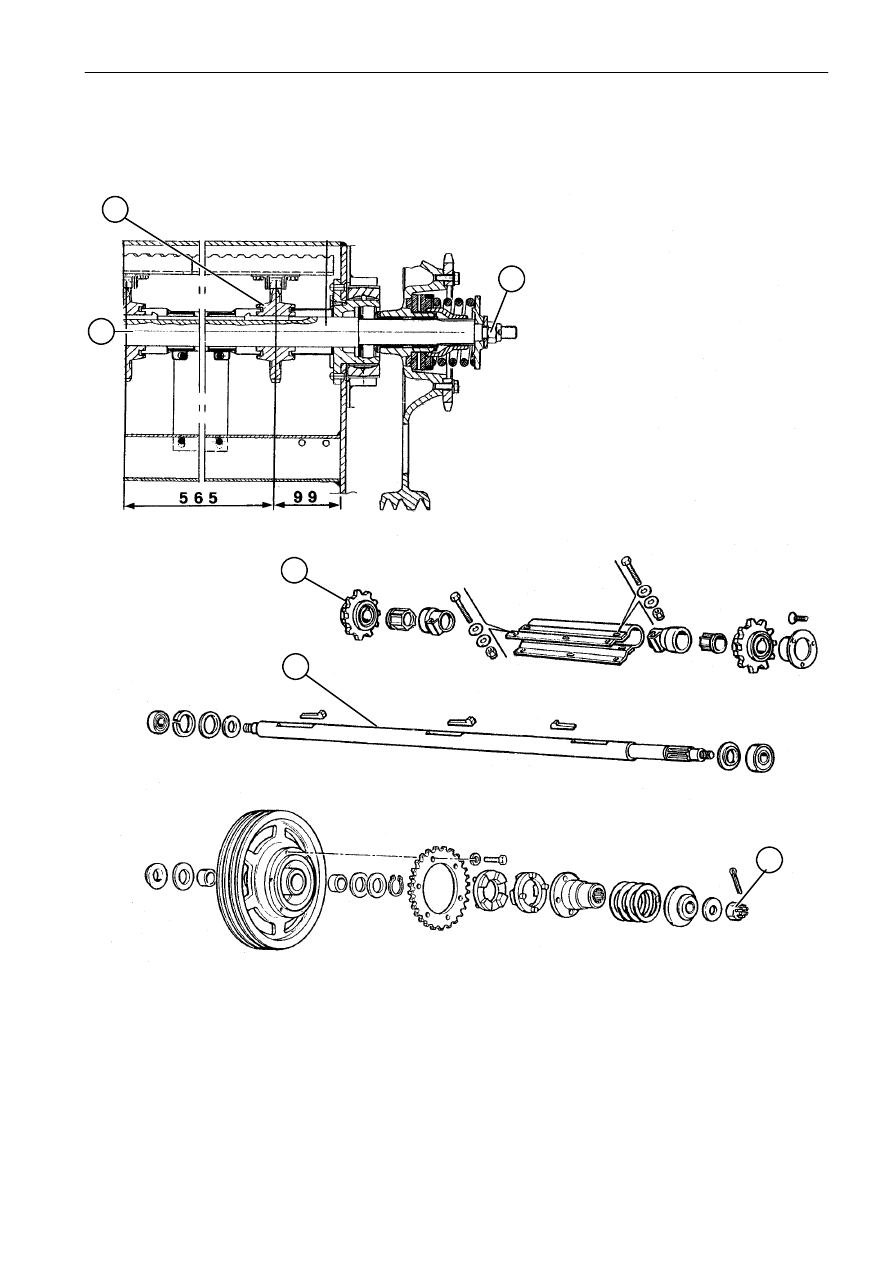

ВЕРХНЯЯ ОСЬ ПЕРЕДНЕГО ЭЛЕВАТОРА- МОДЕЛИ С 5 КЛАВИШНЫМИ СОЛОМОТРЯСАМИ

1

2

6

1

2

6

-

Для крепления шестерен (1) на оси (2), посадочное место шлицев на шестернях сделано конической
формы. Поэтому, при самостоятельной установке шестерен на ось, необходимо обращать внимание на
направление сборки (см. рисунок).

-

Для снятия гайки (6) гибкой муфты следует пользоваться приспособлением ¹ 296008.
