Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 87

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

87

327 208 090 - 01 - 2005

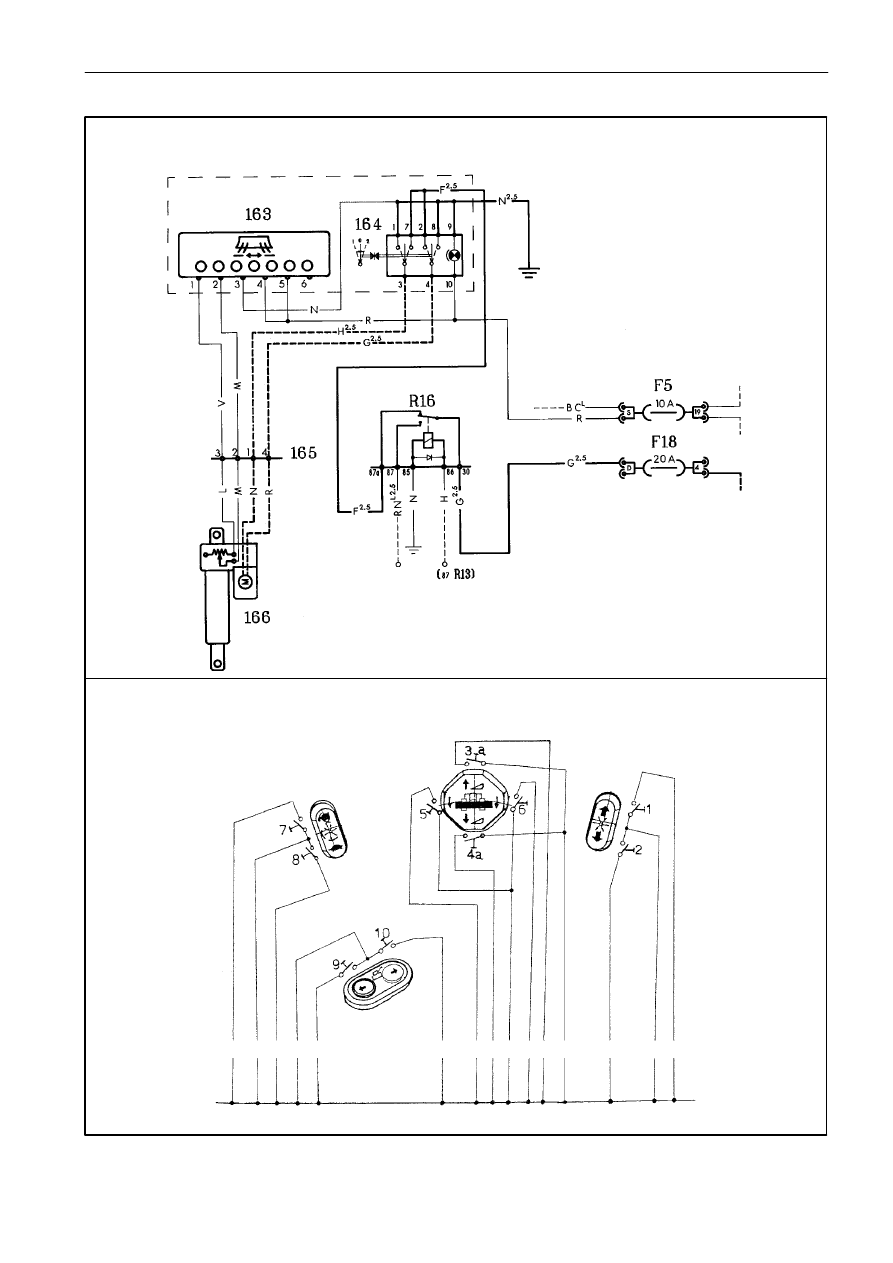

СХЕМА ¹ 23

СХЕМА ¹ 24

227

15

A

23 - 224

22

226

25

14 13

2

3

1

7 6 8

9

4

5

10

11 12

B/G R N C/B

V

H G M/Z C Z B/Z

M

B/C B

(88 R 27)

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

88

327 208 090 - 01 - 2005

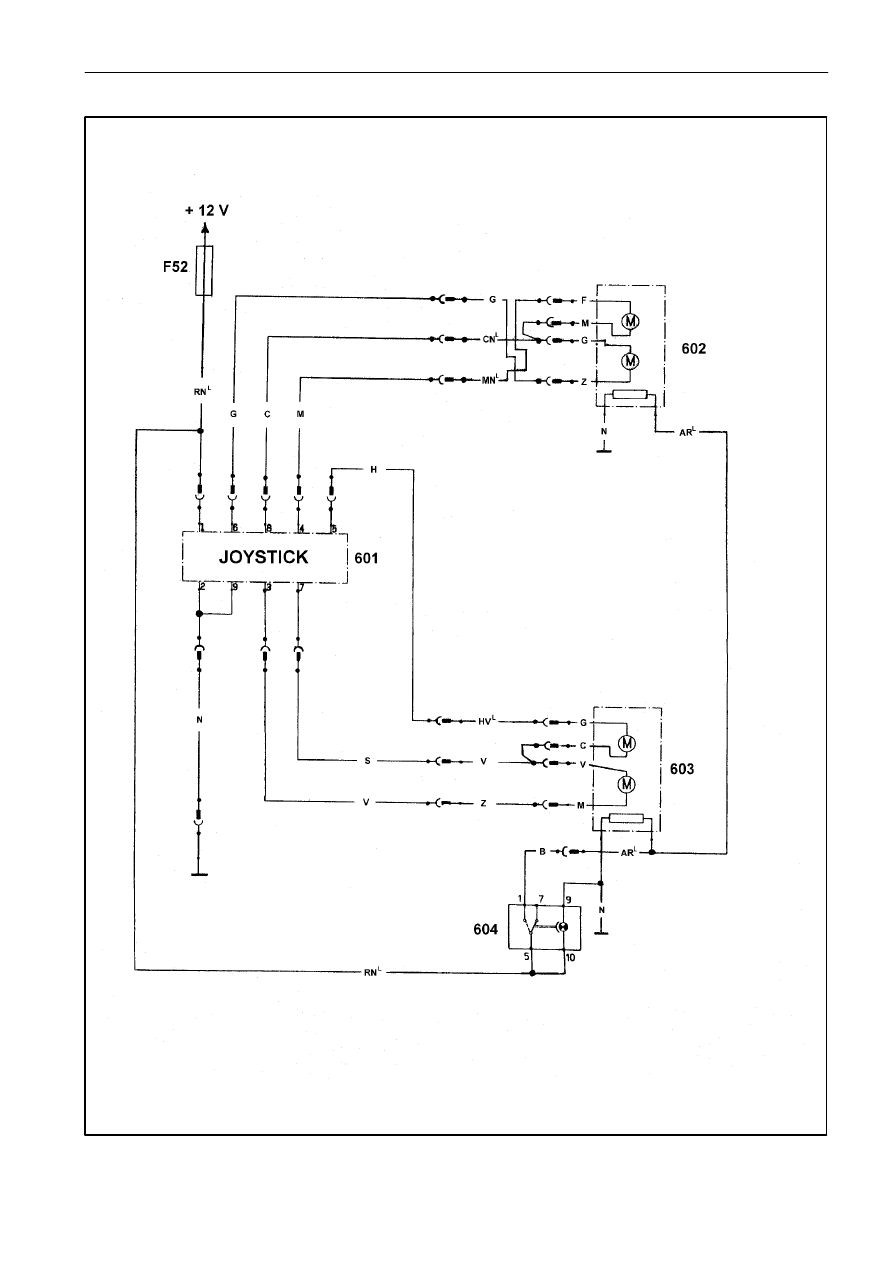

ЭЛЕКТРИЧЕСКАЯ СХЕМА (25) - РЕГУЛИРУЕМЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА

F52. Предохранитель (10 A)

601.

Джойстик

602. Правое зеркало заднего вида

603. Левое зеркало заднего вида

604. Переключатель размораживания зеркал заднего вида

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

89

327 208 090 - 01 - 2005

СХЕМА ¹ 25

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

90

327 208 090 - 01 - 2005

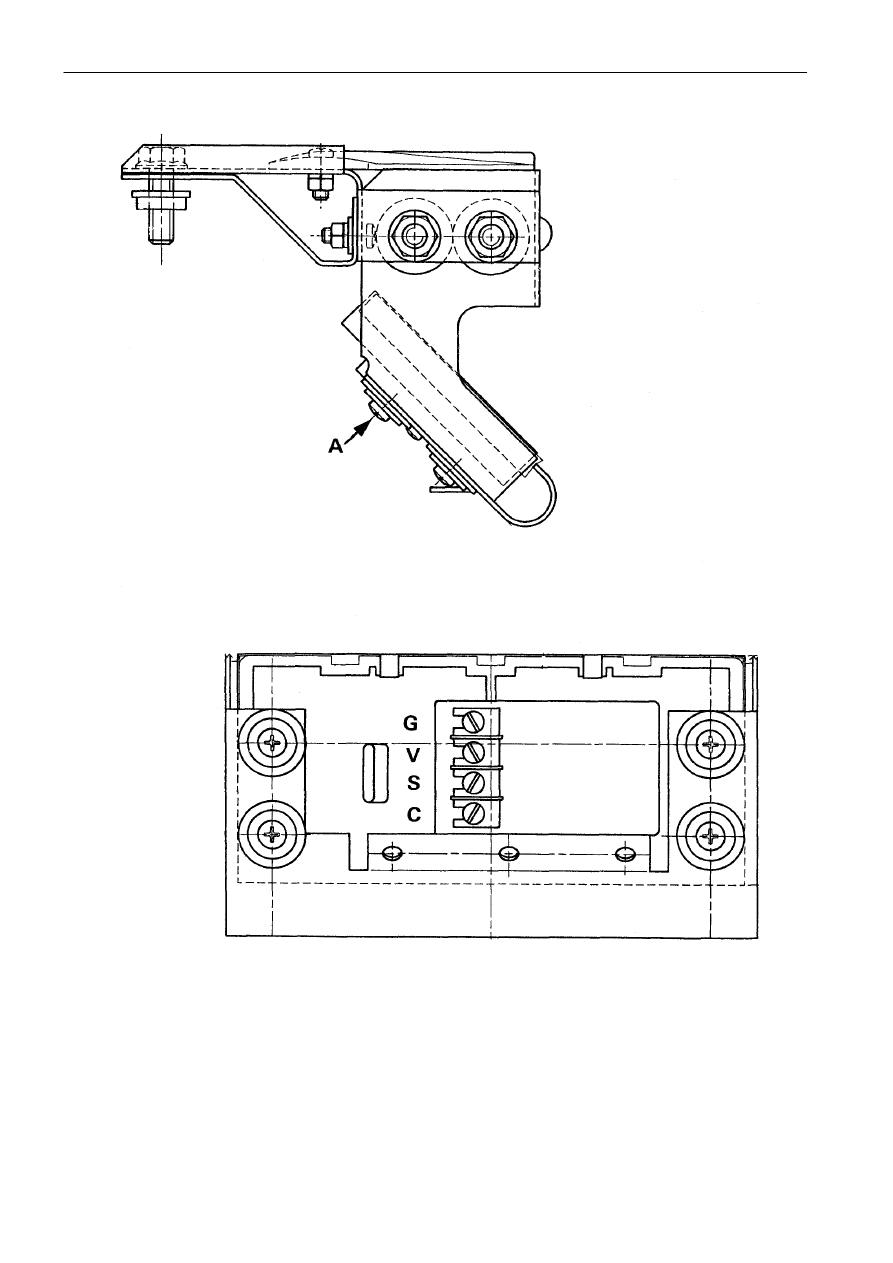

СХЕМА (26) - СОЕДИНЕНИЕ КАБЕЛЯ ДАТЧИКА МОНИТОРА ХАРАКТЕРИСТИК

-

Для обеспечения надлежащего функционирования монитора характеристик, обратите внимание
на правильное подсоединение кабелей к датчикам, так как они имеют разные положения.

-

Буквенные обозначения кабелей:
G

-

”Масса”

V

-

Положительное напряжение 12 В

S

-

Сигн ал 7

÷ 11 V

C

-

5

÷ 7,5 V (в зависимости от чувствительности, заданной на мониторе)
