РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

79

327 208 090 - 01 - 2005

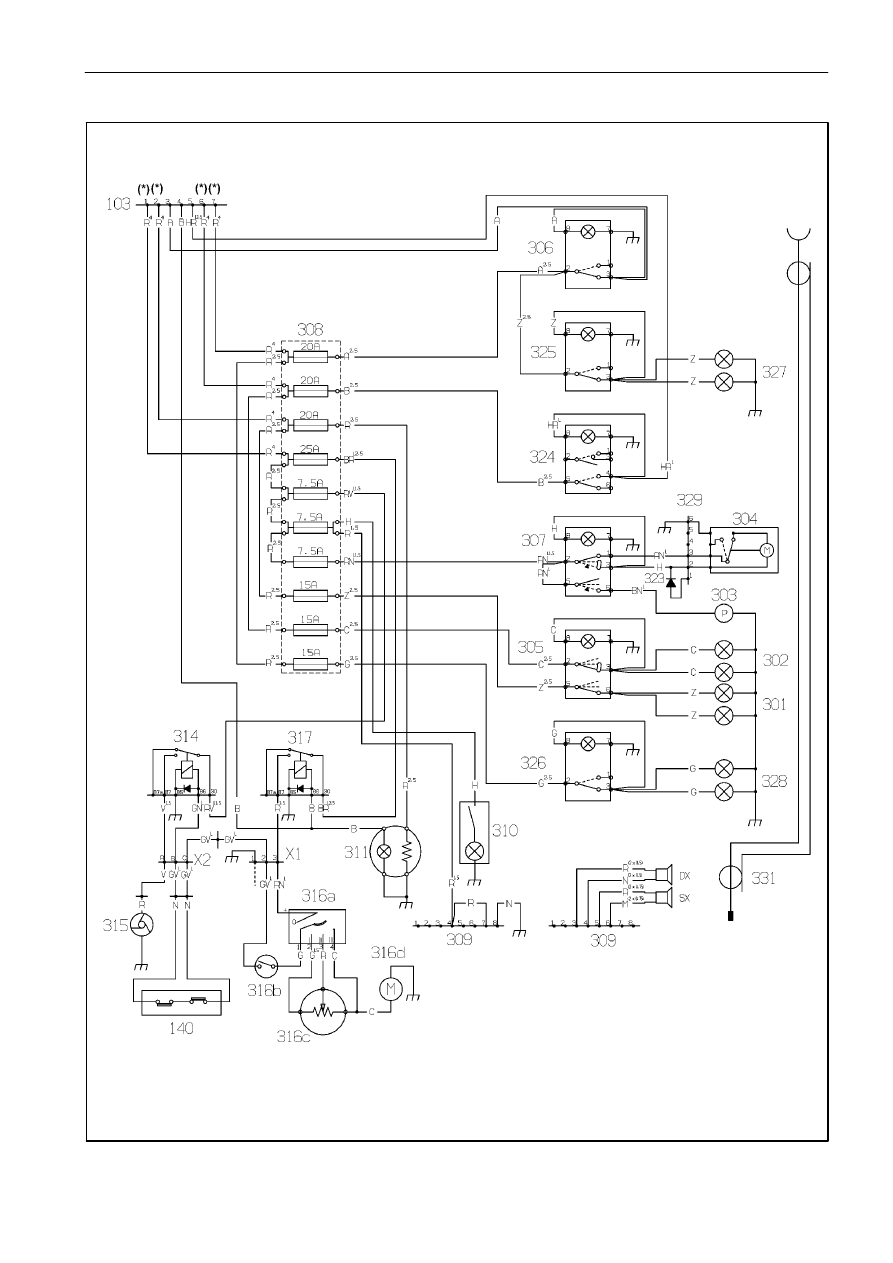

СХЕМА ¹ 19

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

80

327 208 090 - 01 - 2005

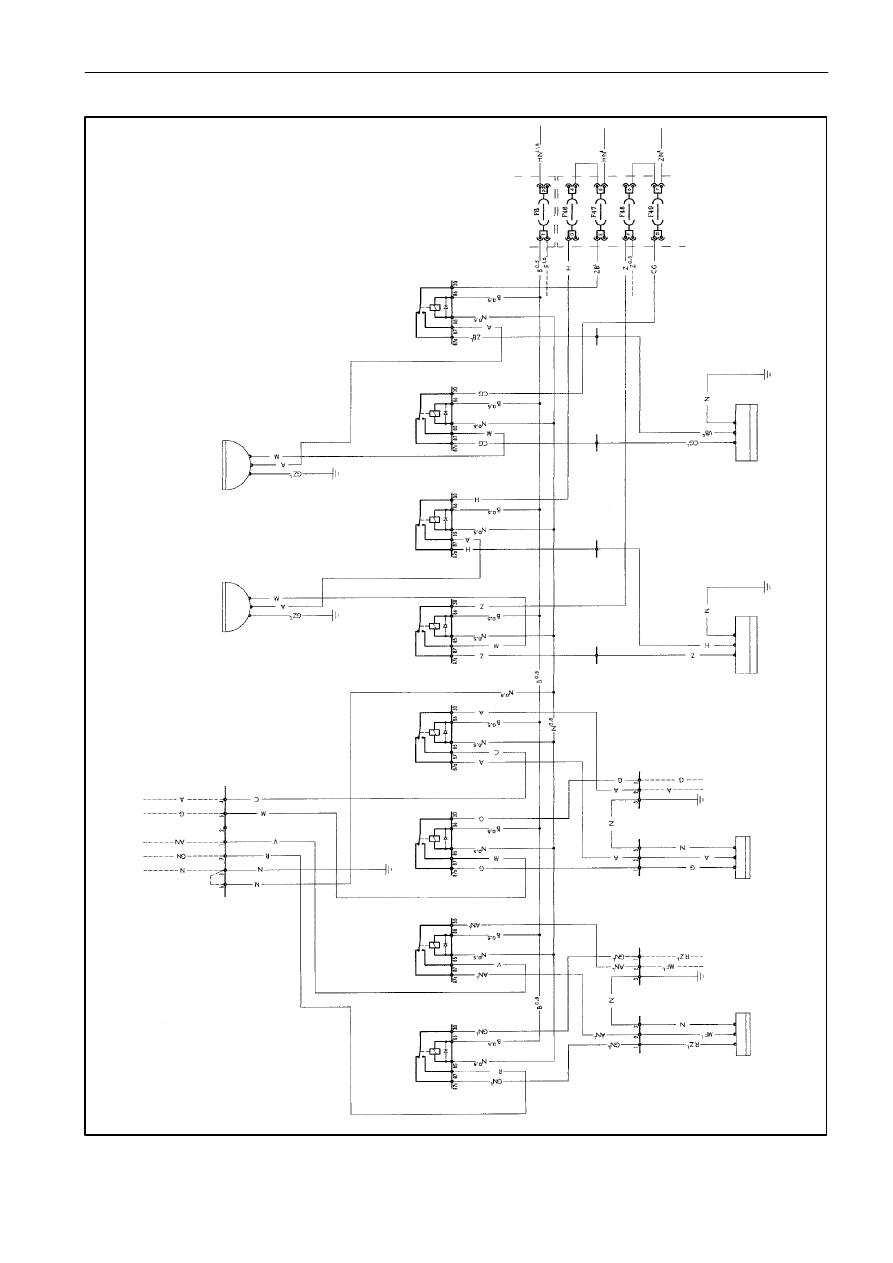

ЭЛЕКТРИЧЕСКАЯ СХЕМА (20) - УПРАВЛЕНИЕ ВЕРХНИМИ ФАРАМИ СКЛАДНОЙ ЖАТКИ

127.

Передний правый указатель поворота

128. Левая нижняя фара

133. Правая нижняя фара

134. Передний левый указатель поворота

505. Правая верхняя фара

506. Левая верхняя фара

507.

Соединение жгута проводов фар переднего освещения с жаткой для кукурузы

508. Соединение с главным жгутом проводов

511.

Соединение с передними габаритными фонарями/указателями поворота

F6.

Предохранитель (10 A)

F46. Предохранитель (7,5 A)

F47.

Предохранитель (7,5 A)

F48. Предохранитель (7,5 A)

F49. Предохранитель (7,5 A)

R501. Реле переключения правой фары дальнего света (под салоном оператора)

R502. Реле переключения правой фары ближнего света (под кабиной оператора)

R503. Реле переключения левой фары дальнего света (под кабиной оператора)

R504. Реле переключения левой фары ближнего света (под кабиной оператора)

R505. Реле переключения левого габаритного фонаря

R506. Реле левого указателя поворота

R507. Реле переключения правого габаритного фонаря

R508. Реле правого указателя поворота

(1).

Левый указатель поворота

(2).

Не используется

(3).

Соединение на ”массу”

(4).

Правый указатель поворота

(5).

Правый габаритный фонарь

(6).

Переключение между нижними/верхними фарами при соединении с контактом (3)

(7).

Левый габаритный фонарь

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

81

327 208 090 - 01 - 2005

СХЕМА ¹ 20

507

506

505

R505.

R506.

R507

.

R

508.

R50

1.

R

502.

R503.

R504.

508

508

508

508

51

1

5

11

13

4

12

7

12

8

13

3

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

82

327 208 090 - 01 - 2005

ЭЛЕКТРИЧЕСКАЯ СХЕМА (21) - ДЛЯ ОТКЛЮЧЕНИЯ ВСПОМОГАТЕЛЬНОГО ЦИЛИНДРА

РИСУНОК ¹

(1).

на сигнальную лампу недостаточной величины зарядки от генератора

114.

Генератор

161.

Переключатель вспомогательного цилиндра жатки

D62. Диод

E35. Электромагнитный клапан отключения вспомогательного цилиндра

R13. Реле обеспечения работы двигателя.

(**)

От контакта 15 ключа пускового переключателя (ключ повернут до первого упора)
