РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

30

327 208 090 - 01 - 2005

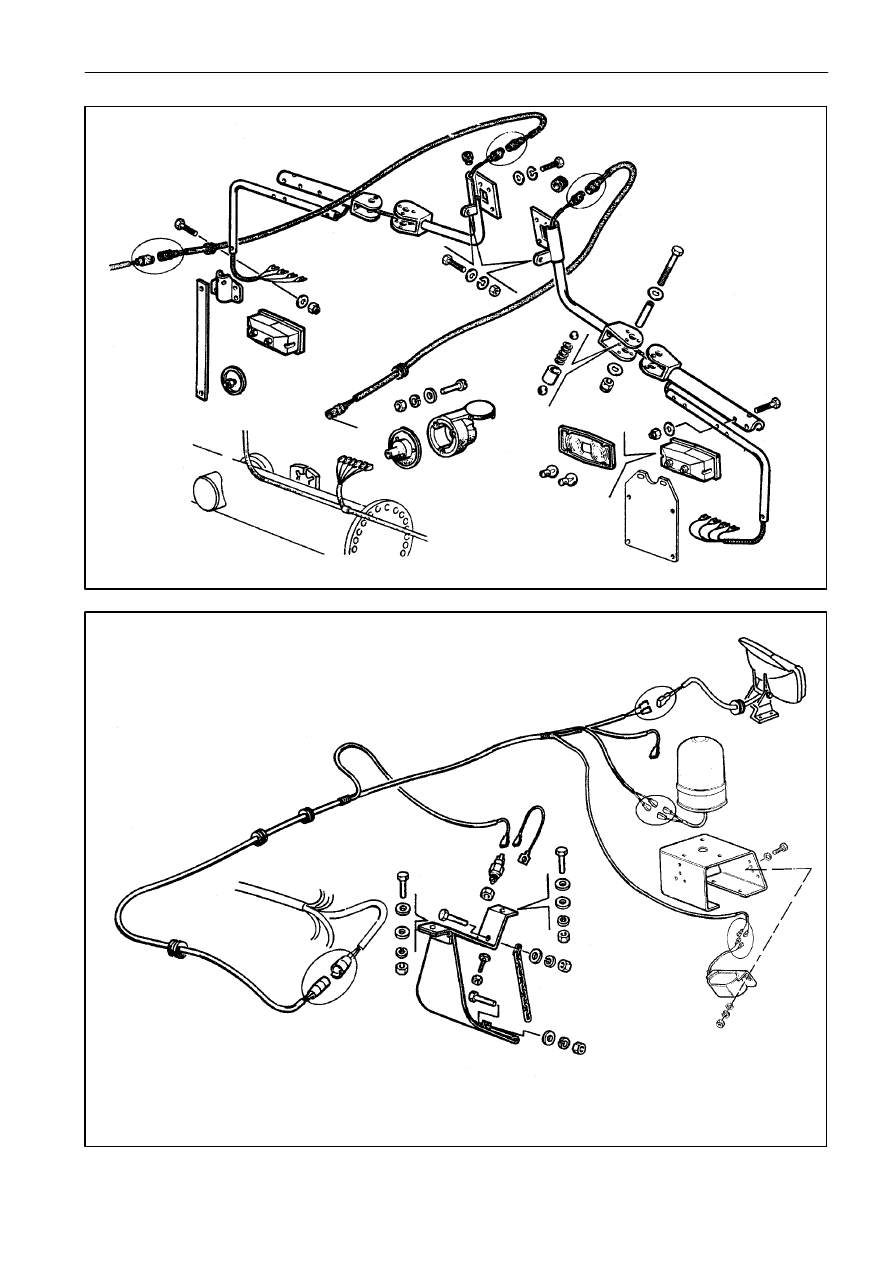

ДОПОЛНИТЕЛЬНЫЕ КАБЕЛИ ФАР ЗАДНЕГО ОСВЕЩЕНИЯ - Рис. 7

132.

Соединения дополнительных кабелей фар заднего освещения (под баком для дизельного
топлива)

137.

Разъем подключения прицепа

138.

Разъем для дополнительного кабеля левой задней фары

ДОПОЛНИТЕЛЬНЫЙ КАБЕЛЬ КОЖУХА КЛАВИШНОГО СОЛОМОТРЯСА - Рис. 8

93.

Разъем для дополнительного кабеля насоса гидростатического привода

143.

Разъем для дополнительного кабеля на кожухе

143/A.

Разъем для фонарей заднего хода

144.

Соединение заднего вращающегося маячка

145.

Вспомогательные задние фонари (заднего хода)

146.

Микровыключатель аварийного сигнала перегрузки клавишного соломотряса

158.

Звуковой сигнал заднего хода

P.

Розетка для подключения вспомогательного микровыключателя перегрузки клавишного
соломотряса (148) к соломорезка (см. рис. 15)

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

31

327 208 090 - 01 - 2005

РИС. 7

РИС. 8

143

146

144

145

P

132

138

137

132

138

143/A

158

93

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

32

327 208 090 - 01 - 2005

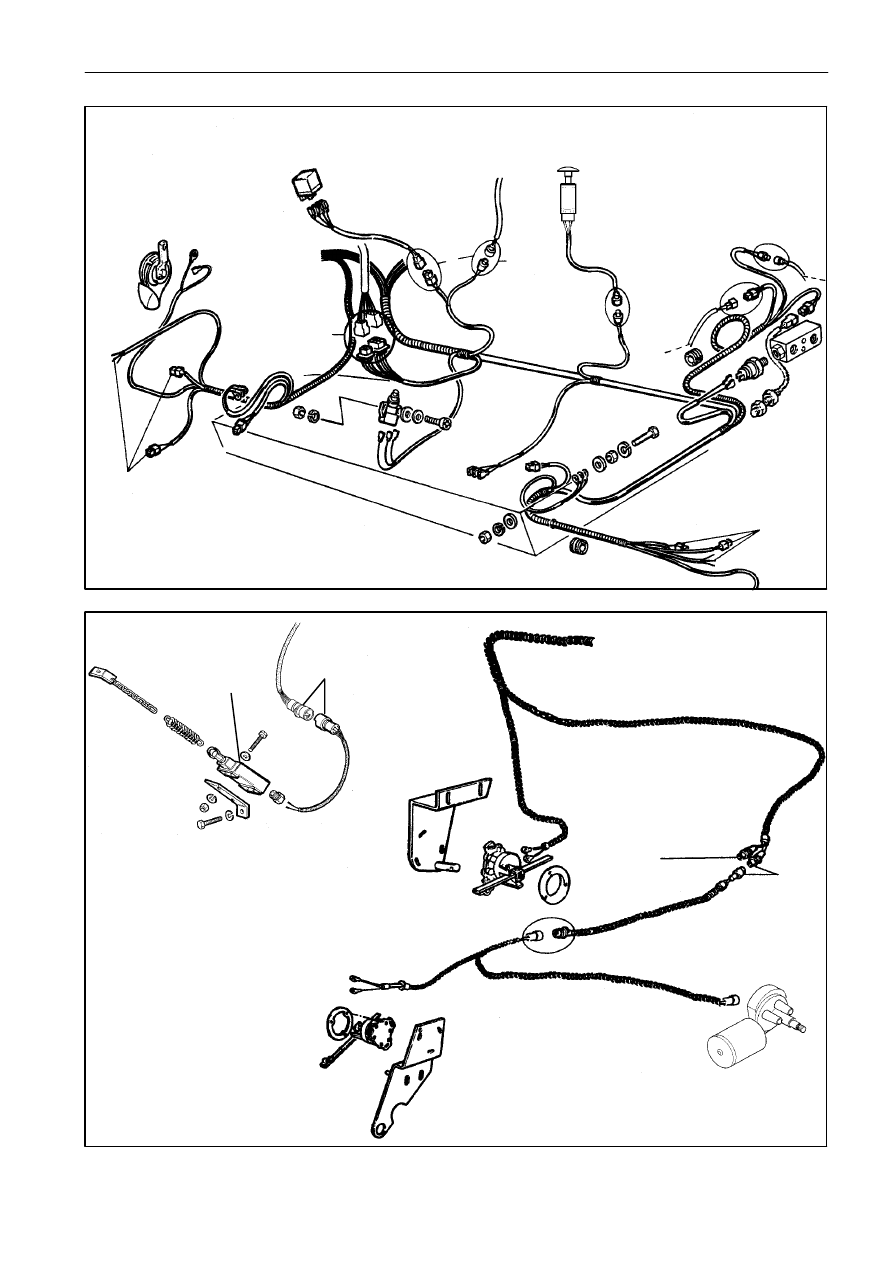

СОЕДИНЕНИЯ ГЛАВНОГО КАБЕЛЯ ПОД

ЖАТКОЙ - Рис. 9

41.

Разъемы для дополнительный кабелей включения молотилки

44.

Датчик частоты вращения битера

79.

Соединительный кабель датчика управления частотой вращения

80.

Дополнительный кабель датчика недомолота

119.

Зуммер

122.

Переключатель давления управления стоп-сигналами

123 и 124

Соединения кабеля переключателя освещения

230.

Переключатель включения жатки

230/A

Соединение с переключателем в моделях без фотоэлемента

P.

См. розетки ¹ 127-128-133-134 (Рис. 6)

R 25.

Релейный переключатель блока сигнализации частоты вращения вала и включения
релейного переключателя R6-R23-R24

МИКРОВЫКЛЮЧАТЕЛЬ ВКЛЮЧЕНИЯ СЧЕТЧИКА ОБРАБОТАННЫХ ГЕКТРОВ - Рис. 10

32.

Микровыключатель счетчика обработанных гектаров, в правой передней части элеватора

33.

Разъем для дополнительного кабеля микровыключателя счетчика гектаров

СОЕДИНЕНИЕ РЕОСТАТА - ВАРИАТОР МОТОВИЛА И КУКУРУЗЫ

УПРАВЛЕНИЕ ЛЕЗВИЯМИ ЖАТКИ - Рис. 10

1.

Реостат жатки

2.

Реостат элеватора

3.

Не используется

3A.

Соединение с реостатом, электроприводом управления вариатора частоты вращения или
лезвий жатки для кукурузы

149.

Разъем жатки

150.

Электрический привод

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

33

327 208 090 - 01 - 2005

РИС. 9

РИС. 10

119

P

123-124

41

P

44

122

80

230

230 A/B

79

32

33

R25.

1

149

2

3A

3

150
