Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 71

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

22

327 208 090 - 01 - 2005

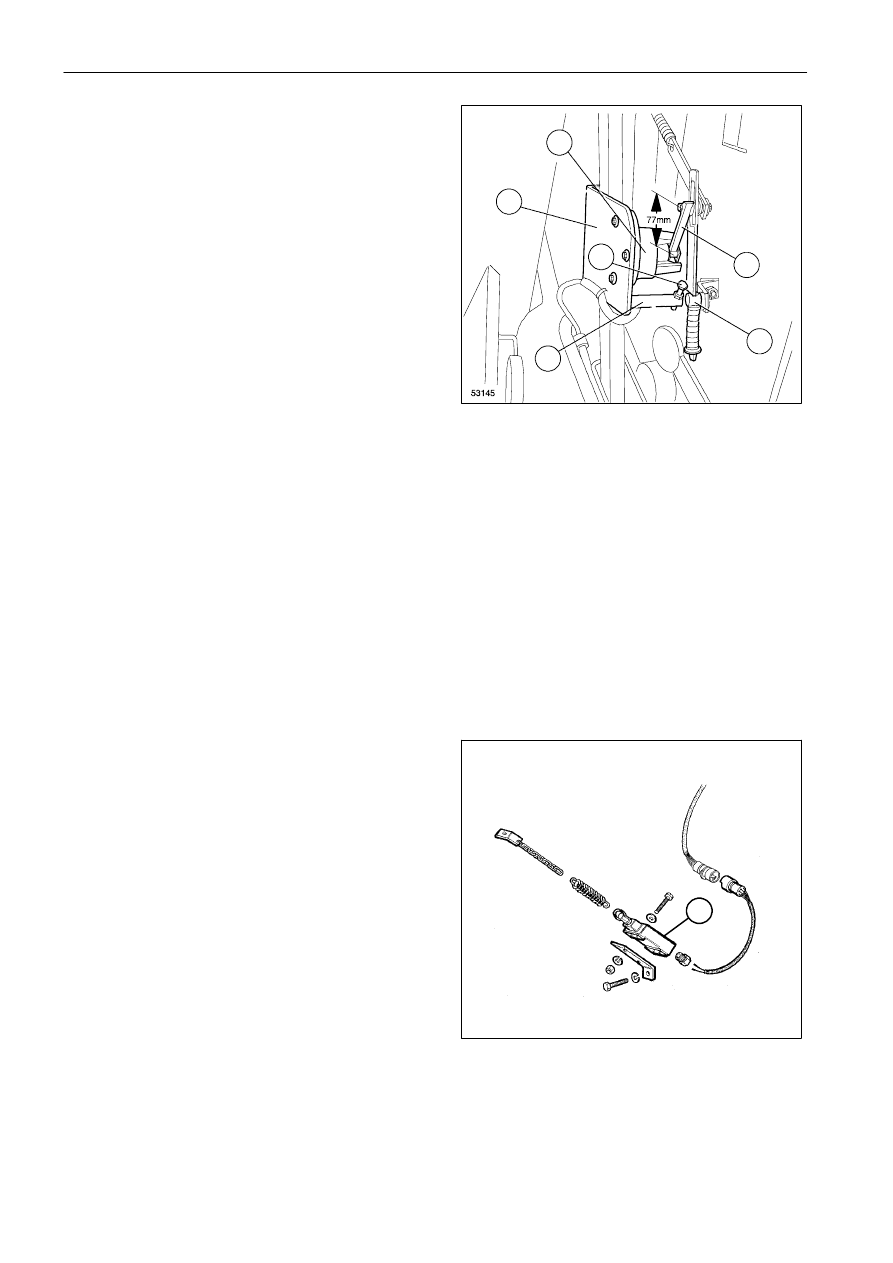

РЕГУЛИРОВКА РЕОСТАТА УПРАВЛЕНИЯ
УГЛОМ НАКЛОНА КОРПУСА ЭЛЕВАТОРА
ДЛЯ

АВТОМАТИЧЕСКОЙ

УСТАНОВКИ

ВЫСОТЫ

Поднимите корпус элеватора до конца хода.

Отрегулировать

положение

скобы крепления

реостата, чтобы стержень (4) скобы находился на
одной

оси

с

гайкой

крепления

натяжного

устройства (6).

Отрегулируйте

рычаг

реостата

так,

чтобы

расстояние

между

центрами

отверстий

составляло 77 мм, как показано на рисунке.

Переведите ЭБУ системы Terra-Control в режим
омметра (см. стр. 21) и выполните изменение
параметра

реостата

элеватора

при

помощи

клавиши AUTO-MAN.

Расположив машину на ровном участке земли,
установите жатку на расстоянии 40 см от земли,
затем поверните реостат в любом направлении;
на

дисплее

должно

появиться

значение

сопротивления 147 Ом.

Отрегулируйте фиксатор (7), выровняв его с
конечным выключателем реостата.

Переведите блок управления в стандартный
режим работы.
Задайте

требуемую

высоту

и

проверьте,

соответствует ли заданная величина фактической.

УПРАВЛЕНИЕ СЧЕТЧИКОМ ГЕКТАРОВ

Для проверки работы необходимо выполнить
следующие действия:

-

включить молотилку и жатку;

-

переключатель

(32)

выключает

счетчик

гектаров при поднятии подающего устройства.

11

4

3

6

2

1

5

32

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

23

327 208 090 - 01 - 2005

55100 - ЖГУТЫ ПРОВОДОВ И РАЗЪЕМЫ

СОДЕРЖАНИЕ

ОПИСАНИЕ СТР.

РИС. 1

Главные кабели в панели управления

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

РИС. 2

Главные кабели в панели управления - Кабель электроуправления
управляющего клапана

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

РИС. 3

Кабель бортового компьютера и дополнительный кабель Agritronic

27

. . . . . . . . . . . . . . . .

FIG. 4

соединение монитора характеристик и датчиков

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

РИС. 5

Переключатель освещения

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

РИС.6

Передние фары

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

РИС. 7

Дополнительные кабели задних фонарей

31

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

РИС. 8

Дополнительный кабель на кожухе

31

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

РИС. 9

Разъемы главного кабеля под жаткой

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

РИС. 10

Микровыключатель включения разъема реостата и счетчика
обработанных гектаров

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

РИС. 11

Разъемы дополнительных кабелей зернового бункера, кабины, датчиков
трансмиссии и жатки переключатели давления бокового перемещения

35

. . . . . . . . . . .

РИС. 12

Дополнительный кабель зернового бункера

35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

РИС. 13

Управление вариатора вентилятора и электросистема привода

37

. . . . . . . . . . . . . . . . . .

РИС. 14

Электрическая цепь управления гидростатическим приводом

37

. . . . . . . . . . . . . . . . . . . .

РИС. 15

Электрическая цепь управления соломорезкой и приводом

39

. . . . . . . . . . . . . . . . . . . . . .

РИС. 16

÷ 21

Компоненты управления электрогидравлического оборудования

41

. . . . . . . . . . . . . . . . . .

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

24

327 208 090 - 01 - 2005

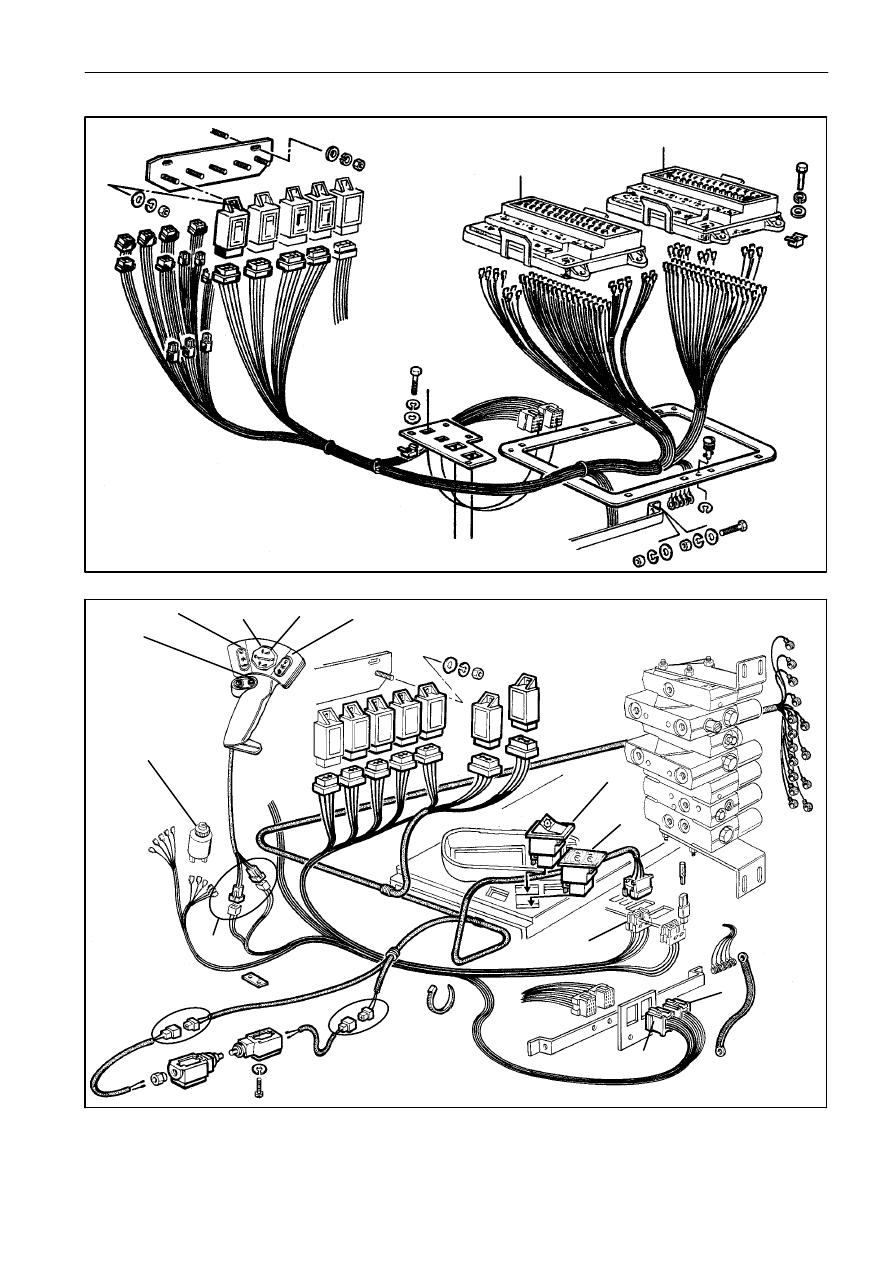

ГЛАВНЫЙ КАБЕЛЬ В ПАНЕЛИ УПРАВЛЕНИЯ - РИС. 1

6.

Расположение розетки дополнительного бокового перемещения

13.

Расположение разъема дополнительных кабелей электронного бортового компьютера

15.

Разъем в панели управления для кабеля управления

78.

Передняя панель крепления компонентов

118.

Задняя панель крепления компонентов

:

Заземляющий кабель присоединен к раме

ГЛАВНЫЙ КАБЕЛЬ В ПАНЕЛИ УПРАВЛЕНИЯ

И КАБЕЛЬ ЭЛЕКТРОННОГО УПРАВЛЕНИЯ УПРАВЛЯЮЩЕГО КЛАПАНА - Рис. 2

A.

Зуммер

B. и D.

ЭБУ релейного переключателя (3 функции)

C.

ЭБУ релейного переключателя (3 функции)

E. и F.

Коробки диодов

G.

Коробка электронного управления релейных переключателей

4.+

Разъем кабеля бокового качания

6.+

Разъем кабеля бокового качания

13.

Разъем для дополнительного кабеля бортового компьютера

14.

Разъем для дополнительного кабеля бортового компьютера

15.

Разъем в панели управления для кабеля управления

22.

Кнопки управления вертикальным положением мотовила

23.

Кнопки управления вертикальным положением и ориентацией жатки

24 и 25

Разъемы для дополнительного кабеля рычага точного управления

26.

Микропереключатель управления перемещением мотовила назад

27.

Микропереключатель управления перемещением мотовила вперед

28.

Разъемы для дополнительных кабелей

84.

Пусковой выключатель с ключом зажигания.

224.

Кнопка управления поперечной ориентацией жатки

225.

Кнопка регулировки частоты вращения мотовила

226.

Кнопки позиционирования разгрузочной трубы

227.

Кнопка управления вариатором частоты вращения мотовила

235.

Кнопка управления акселератором

:

Заземляющий кабель присоединен к раме

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

25

327 208 090 - 01 - 2005

15

6 13

78

118

РИС. 1

РИС. 2

:

A

B C

D

E

F

G

226

227

23

224

22

25

84

28

26

27

28

225

15

14

4

6

13

:

235
