Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 58

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

10

327 208 091 - 03 - 2006

C14. - ЦИЛИНДР БОКОВОГО ПЕРЕМЕЩЕНИЯ ЖАТКИ (ЗАКАЗЫВАЕТСЯ ДОПОЛНИТЕЛЬНО)

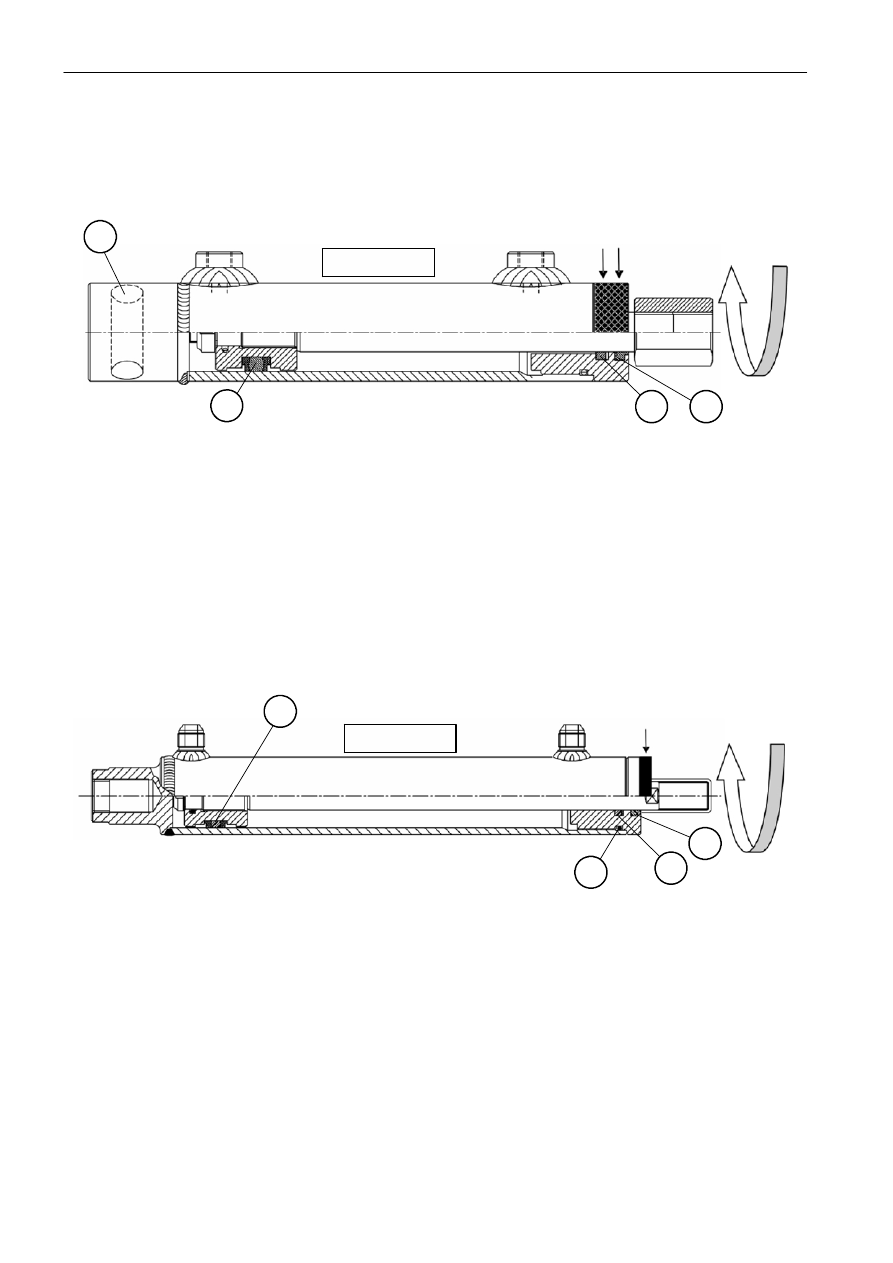

Чтобы снять цилиндр, воспользуйтесь штифтовым ключом. Отверните указанные крепежные элементы
(при необходимости вставьте штифт в отверстие A, чтобы предотвратить проворачивание цилиндра),
затем извлеките шток.

A

1

2

3

322773900

C15. - ЦИЛИНДР УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

Чтобы снять цилиндр, воспользуйтесь штифтовым ключом. Отверните указанные крепежные элементы
и извлеките шток.

322545400

1

2

3

4

ОБНОВЛЕНИЕ РУКОВОДСТВА
ПО ЭКСПЛУАТАЦИИ

¹ 327208092

Данное приложение содержит дополнительную
информацию к Руководству по эксплуатации
¹ 327208090, касающуюся следующих моде-
лей комбайнов:

5A models: с серийными номерами от 551510049
5B models: с серийными номерами от 551710061
6A models: с серийными номерами от 565510057

ВВЕДЕНИЕ

◊ Данное руководство состоит из разделов, порядковые номера которых представляют собой

двузначную цифру, при этом страницы каждого раздела пронумерованы отдельно.
Для удобства пользования порядковые номера разделов в настоящем документе идентичны
соответствующим пунктам Краткого руководства.

◊ Предметный указатель облегчает поиск страницы с нужной информацией.

◊ Внизу каждой страницы указан номер издания и дата публикации/пересмотра.

◊ Страницы пересмотренного издания имеют тот же номер, изменяется лишь последняя цифра

(например: 327208011 - издание пересмотрено в первый раз, 327208012 - во второй раз и т.д., после
чего следует дата публикации.
Вновь пересмотренные издания снабжаются исправленным предметным указателем.

◊ На дату публикации, содержание настоящего Руководства было пересмотрено.

Несмотря на то, что фирма LAVERDA постоянно модернизирует свой модельный ряд, в публикацию
могут не попасть данные технического или коммерческого характера, касающиеся обновлений.
Это может быть также связано с требованиями законодательных актов некоторых стран.
В случае возникновения вопросов обратитесь в службу продаж и технического обслуживания
фирмы LAVERDA.

ВАЖНОЕ ПРЕДОСТЕРЕЖЕНИЕ

◊ Все работы по ремонту и техническому обслуживанию должны выполняться специалистами

станций обслуживания LAVERDA, в строгом соответствии с инструкциями, и при необходимости,
с использованием специальных инструментов.

◊ Любое лицо, выполняющее вышеуказанные операции без соблюдения указаний, несет

ответственность за возникшие повреждения.

◊ Изготовитель и все организации, входящие в его сбытовую цепь, включая, но не ограничиваясь

национальными, региональными или местными дилерами, снимают с себя любую ответственность
за повреждения, возникшие в результате неполадок в работе деталей и/или компонентов, не
одобренных изготовителем, включая используемые для технического обслуживания или ремонта
изделий, произведенных или распространяемых изготовителем.
На продукцию, производимую или распространяемую изготовителем, не будут даваться или
распространяться какие бы то ни было гарантийные обязательства, в случае поломок, возникших
в результате неудовлетворительной работы деталей и/или компонентов, не прошедших одобрение
изготовителя.

АВТОРСКИЕ ПРАВА НА ЛИТЕРАТУРНЫЕ И ХУДОЖЕСТВЕННЫЕ ПРОИЗВЕДЕНИЯ

ПРИНАДЛЕЖАТ LAVERDA S.p.A.

Воспроизведение текста и рисунков, даже частичное,

не разрешается.

ОТПЕЧАТАНО В ИТАЛИИ

AGCO Limited - Banner Lane – Coventry - England CV4 9GF

О

Б

С

Л

У

Ж

И

В

А

Н

И

Е

Издание 327208092 - Издание первое - 01 - 2007

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

1

327 208 092 - 01 - 2007

Раздел 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

35 000

Технические характеристики

1-2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Расположение компонентов

3-4-5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Рабочая гидравлическая схема

6-7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Сервисный управляющий клапан

8-9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIFICATION, 5A - 5B - 6A MODELS

ГИДРАВЛИЧЕСКИЙ РЕЗЕРВУАР

ТИП МАСЛА

MASSEY FERGUSON - MF AGRI HYD 46

FENDT - FENDT EXTRA HYD 68

CHALLENGER - BP TERRAC SUPER HYDRAULIC 46

Объем масла в резервуаре:

20 л

Объем масла в контуре и резервуаре:

31 л

Фильтр возвратной линии

1 шт., 25 микрон, спр.   322736650

ВАЖНО:

для проверки работы гидравлической и гидростатической систем необходимо
использовать блок манометров с соответствующими шлангами и разъемами, поз.
327700050.

ПРИМЕЧАНИЕ:

-

Включайте молотилку только на низких оборотах двигателя.

-

Включение красного индикатора на панели приборов свидетельствует
о подаче питания на электромагнитные клапаны. Индикатор должен гореть
в течение нескольких секунд при включении и отключении клапанов. Если
индикатор

горит

постоянно,

проверьте

регулировку

конечного

переключателя и/или его исправность.
