Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 56

2

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

327 208 091 -03 - 2006

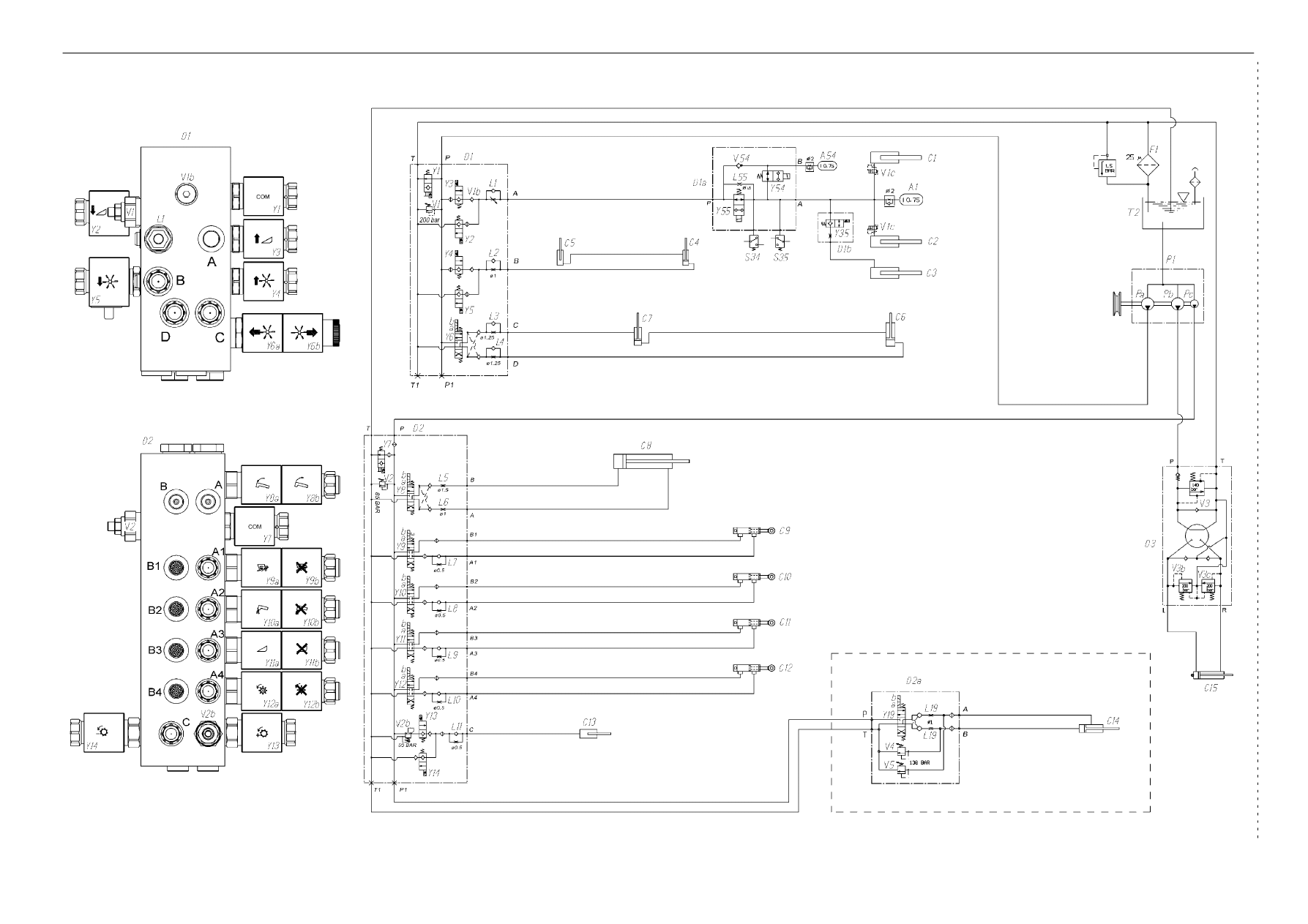

ОБЩАЯ СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

A1.

Гидропневматические

амортизаторы

(0,75 л)

A54.

Гидропневматические

амортизаторы

(0,75 л)

C1, C2. Подъемные цилиндры жатки
C3.

Вспомогательные

цилиндры

подъема

жатки (дополнительное оборудование)

C4.

Цилиндр

регулирования

положения

мотовила по вертикали - правая сторона

C5.

Цилиндр регулирования положения мото-
вила по вертикали - левая сторона

C6.

Цилиндр перемещения мотовила вперед/
назад- правая сторона

C7.

Цилиндр перемещения мотовила вперед/
назад- левая сторона

C8.

Цилиндр управления положением разгру-
зочной трубы

C9.

Цилиндр включения молотилки

C10.

Цилиндр включения разгрузки зернового
бункера

C11.

Цилиндр включения жатки

C12.

Цилиндр включения соломорезки (допол-
нительное оборудование)

C13.

Цилиндр вариатора частоты вращения
битера

C14.

Цилиндр боковых перемещений жатки
(дополнительное оборудование)

C15.

Цилиндр усилителя рулевого управления

D1.

Клапанный блок управления жаткой

D1a.

Гидравлический блок системы Terra-Control

D1b.

Гидравлический блок отключения вспомо-
гательного цилиндра управления жаткой
(дополнительное оборудование)

D2.

Управляющий

блок

клапанов

для

электрогидравлического

управления,

управления

положением

разгрузочной

трубы и вариатором частоты вращения
битера

D2a.

Гидравлический блок управления боковым
перемещением жатки (дополнительное
оборудование)

D3.

Усилитель рулевого управления

F1.

Фильтр линии возврата масла в резервуар

L1.

Регулируемый дроссель

L2.

Однопоточный дроссель (отверстие Ш
1 мм)

L3, L4. Однопоточный дроссель (отверстие Ш

1,25 мм)

L5.

Fдроссель (отверстие Ш 1,5 мм)

L6.

Fдроссель (отверстие Ш 1 мм)

L7, L8, L9, L10, L11.

Однопоточный дроссель
(отверстие Ш 0,5 мм)

L19.

Fдроссель (отверстие Ш 1 мм)

L55.

Fдроссель (отверстие Ш 1,5 мм)

P1.

Гидравлический насос

Pa.

Гидравлический насос, обеспечивающий
функционирование жатки (управляющий
клапанный блок D1)

Pb.

Гидравлический питающий насос управ-
ляющего клапанного блока (D2)

Pc.

Гидравлический насос усилителя рулевого
управления

S34.

Реле давления бокового перемещения
жатки (при включенном перемещении)

S35.

Реле давления, которое обеспечивает
включение

индикатора

при

контакте

жатки с грунтом

T2.

Гидравлический резервуар

V1.

Клапан

ограничения

максимального

давления (200 бар)

V1b.

Однонаправленный клапан

V1c.

Предохранительный клапан подъемных
цилиндров жатки

V2.

Клапан

ограничения

максимального

давления (85 бар).

V2b.

Клапан

ограничения

максимального

давления (50 бар).

V3.

Клапан

ограничения

максимального

давления (140 бар)

V3b, V3c. Предохранительный клапан
V4.

Предохранительный клапан - левая сторона
жатки

V5.

Предохранительный

клапан

-

правая

сторона жатки

V54.

Предохранительный клапан (подъемных
цилиндров жатки).

Y1.

Золотниковый электромагнитный клапан
(нормально открытый), расположенный в
управляющем блоке клапанов (D1).

Y2.

Электромагнитный

клапан

(нормально

закрытый)

опускания жатки

Y3.

Электромагнитный

клапан

(нормально

закрытый) подъема жатки

Y4.

Электромагнитный

клапан

(нормально

закрытый) подъема мотовила

Y5.

Электромагнитный

клапан

(нормально

закрытый) опускания мотовила

Y6.

Электромагнитный

клапан

управления

перемещением мотовила впереди назад

Y7.

Золотниковый электромагнитный клапан
(нормально открытый), расположенный в
управляющем блоке клапанов (D2).

Y8.

Электромагнитный

клапан

управления

положением разгрузочной трубы

Y9.

Электромагнитный

клапан

включения

молотилки

Y10.

Электромагнитный

клапан

включения

разгрузки зернового бункера

Y11.

Электромагнитный

клапан

включения

жатки

Y12.

Электромагнитный

клапан

включения

соломорезки (дополнительное оборудо-
вание)

Y13.

Электромагнитный

клапан

(нормально

закрытый) повышения частоты вращения
битера

Y14.

Электромагнитный

клапан

(нормально

закрытый) понижения частоты вращения
битера

Y19.

Электромагнитный клапан поперечного
выравнивания жатки

Y35.

электромагнитный

клапан

включения/

отключения вспомогательного цилиндра
жатки (дополнительное оборудование)

Y54.

Электромагнитный клапан отключения
амортизаторов при включении системы
Terra-Control

Y55.

Электромагнитный

клапан

ограничения

потока при включении системы Terra-Control

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

3

327 208 091 - 03 - 2006

ОБЩАЯ СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

4

327 208 091 - 03 - 2006

200 бар (1/4 GAS)

:

L2.

L4.

L3.

Y1

V1

Y2

Y4

Y5

Y6

Y3

L1.

L2.

L3.

L4.

D1

V1

Y2

Y5

Y1

Y3

Y4

Y6

a

b

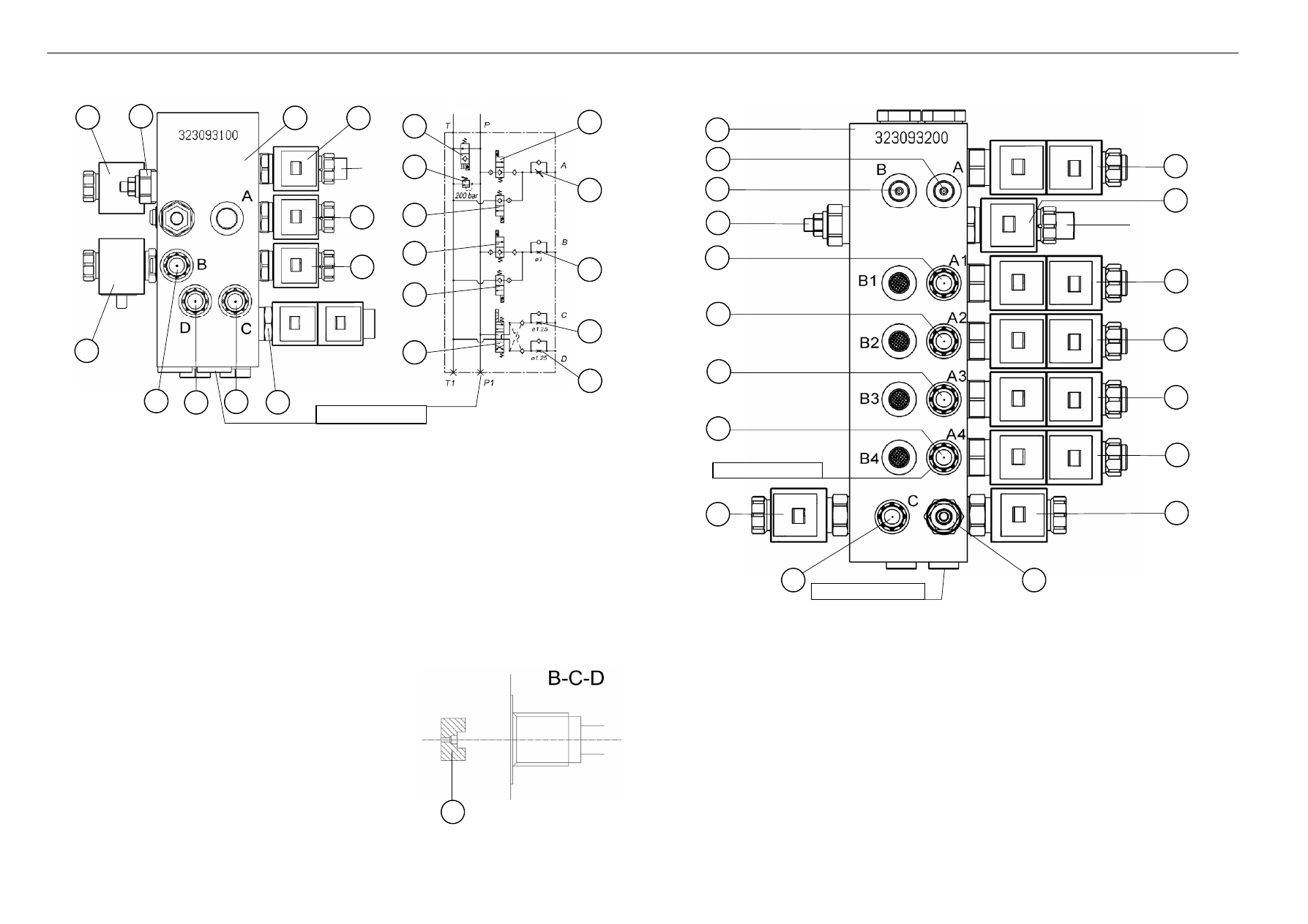

D1. КЛАПАННЫЙ БЛОК УПРАВЛЕНИЯ ЖАТКОЙ

V2

L7.

L8.

L9.

L10.

L11.

V2b

85 бар (T-1/4 GAS)

:

L5.

D2

L6.

Y14

Y8

Y7

Y9

Y10

Y11

Y12

a

a

a

a

a

b

b

b

b

b

Y13

50 бар (T-7/16”)

:

Ручное управление электромагнитным золотниковым клапаном Y1 (внутри крышки)

Y = ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

L = ОДНОПОТОЧНЫЙ ДРОССЕЛЬ

V = КЛАПАН

Y1.

Золотниковый электромагнитный клапан (нормально открытый)

Y2.

Электромагнитный клапан (нормально закрытый)

опускания жатки

Y3.

Электромагнитный клапан (нормально закрытый) подъема жатки

Y4.

Электромагнитный клапан (нормально закрытый) подъема мотовила

Y5.

Электромагнитный клапан (нормально закрытый) опускания мотовила

Y6.

Электромагнитный клапан управления перемещением мотовила впереди назад

Однопоточные дроссели устанавливаются так, чтобы плоская сторона была направлена наружу,
как показано на рисунке.

L1.

клапан регулировки скорости опускания жатки. Чтобы
отрегулировать этот клапан, синхронизируйте время
подъема и опускания жатки. Отверните его на два с
половиной оборота, считая от закрытого положения
(стандартная настройка)

L2.

Однопоточный дроссель (отверстие 1 мм)

L3.

Однопоточный дроссель (отверстие 1,25 мм)

L4.

Однопоточный дроссель (отверстие 1,25 мм)

V1.

Клапан ограничения максимального давления (200 бар)

L

:

Ручное управление электромагнитным золотниковым клапаном Y1 (внутри крышки)

Y7.

”Общий” электромагнитный клапан (закрывающий)

Y8.

Электромагнитный клапан управления положением разгрузочной трубы

Y9.

Электромагнитный клапан включения молотилки

Y10. Электромагнитный клапан включения разгрузки зернового бункера

Y11.

Электромагнитный клапан включения жатки

Y12. Электромагнитный клапан включения соломорезки (дополнительное оборудование)

Y13.

Электромагнитный клапан

(нормально закрытый) повышения частоты вращения битера

Y14.

Электромагнитный клапан

(нормально закрытый) понижения частоты вращения битера

V2.

Клапан ограничения максимального давления (85 бар).

V2b. Клапан ограничения максимального давления (50 бар).

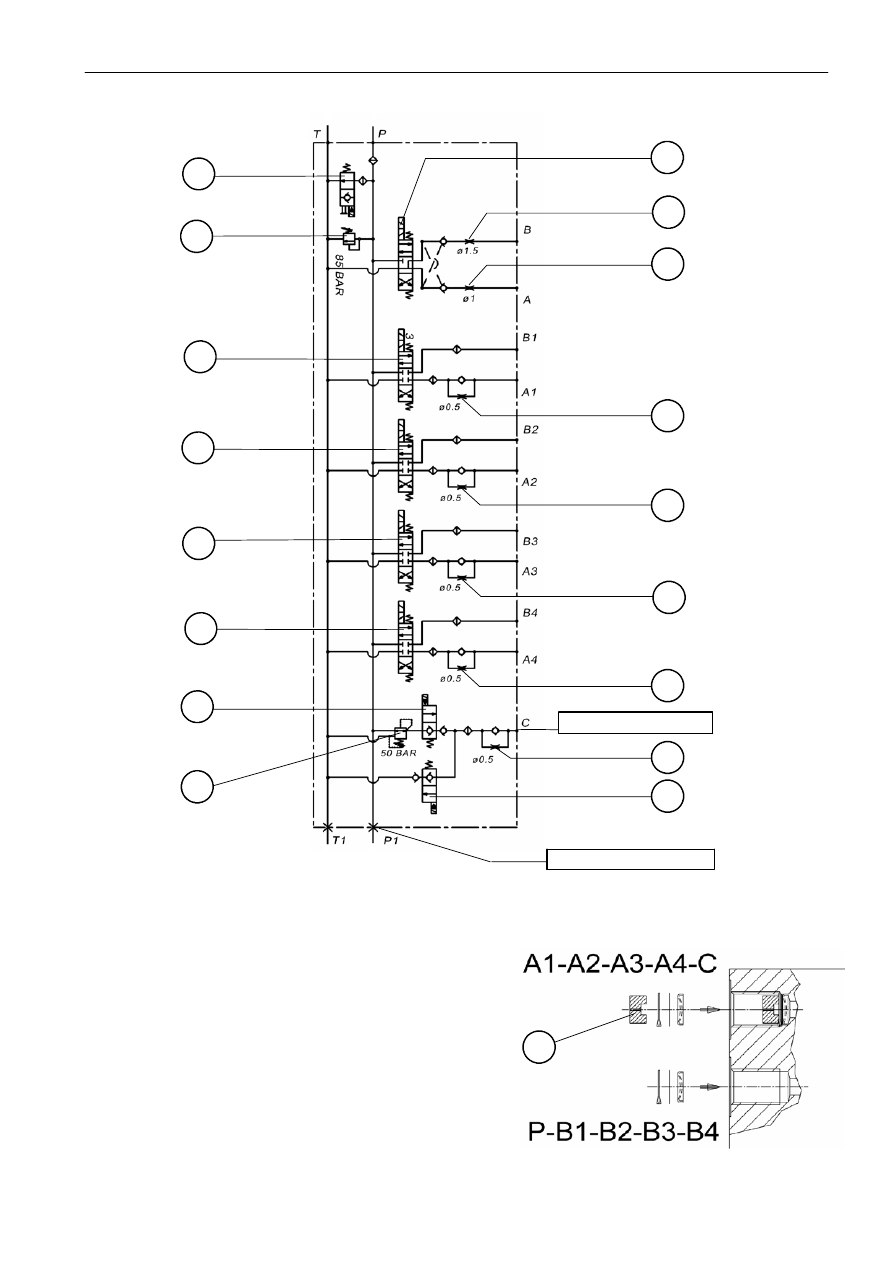

D2. - УПРАВЛЯЮЩИЙ БЛОК КЛАПАНОВ ДЛЯ ЭЛЕКТРОГИДРАВЛИЧЕСКОГО УПРАВЛЕНИЯ,

РЕГУЛИРОВКИ ПОЛОЖЕНИЯ РАЗГРУЗОЧНОЙ ТРУБЫ И ВАРИАТОРА ЧАСТОТЫ
ВРАЩЕНИЯ БИТЕРА

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

5

327 208 091 - 03 - 2006

Y7

V2

Y9

Y10

Y11

Y12

Y13

V2b

Y14

L11.

L10.

L9.

L8.

L7.

Y8

L6.

L5.

85 бар (T-1/4 GAS)

50 бар (T-7/16”)

D2. - УПРАВЛЯЮЩИЙ БЛОК КЛАПАНОВ ДЛЯ ЭЛЕКТРОГИДРАВЛИЧЕСКОГО УПРАВЛЕНИЯ, РЕГУ-

ЛИРОВКИ ПОЛОЖЕНИЯ РАЗГРУЗОЧНОЙ ТРУБЫ И ВАРИАТОРА ЧАСТОТЫ ВРАЩЕНИЯ БИТЕРА

Однопоточные дроссели устанавливаются так, чтобы плоская сторона была направлена наружу,
как показано на рисунке; дроссели имеют отверстие диаметром 0,5 мм.

L

Y = ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

L = ОДНОПОТОЧНЫЙ ДРОССЕЛЬ

V = КЛАПАН
