Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 28

РАЗДЕЛ 21 - ТРАНСМИССИЯ

21

327 208 090 - 01 - 2005

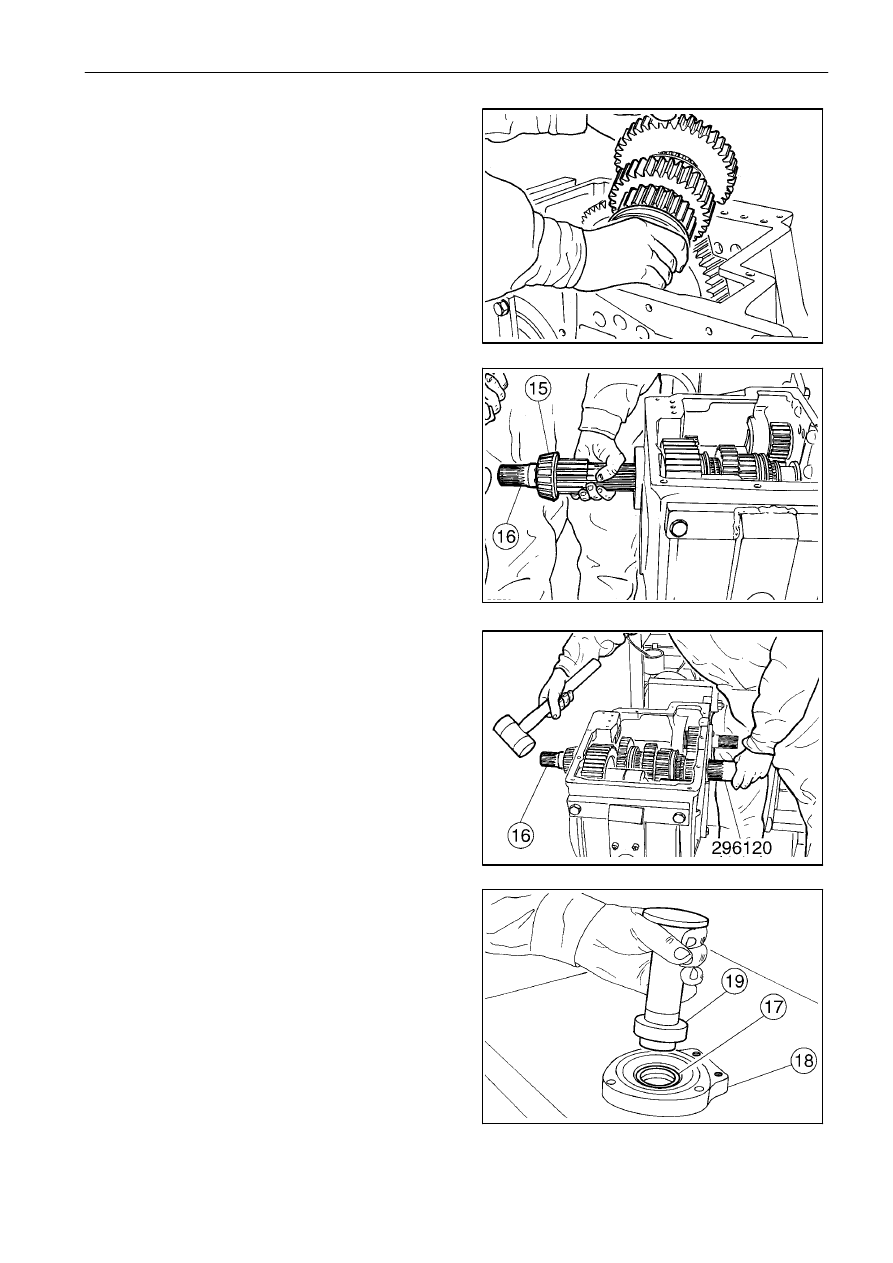

Наденьте на приспособление поз. 296120 детали
промежуточного вала, затем извлеките его с
левой стороны трансмиссии.

Установите

промежуточный

вал

(16)

с

предварительно

установленным

на

него

подшипником (15) с правой стороны.
Мягко ударьте по узлу пластиковым молотком,
чтобы облегчить процедуру установки.

При установке вала (16) в корпус инструмент поз.
296120 выйдет и обеспечит сборку зубчатой
передачи.
Вручную извлеките приспособление.

С

помощью

выколотки

(19)

установите

уплотнитель (17) фланца (18), затем смажьте
внутреннюю и наружную поверхности корпуса.

48

49

50

51

РАЗДЕЛ 21 - ТРАНСМИССИЯ

22

327 208 090 - 01 - 2005

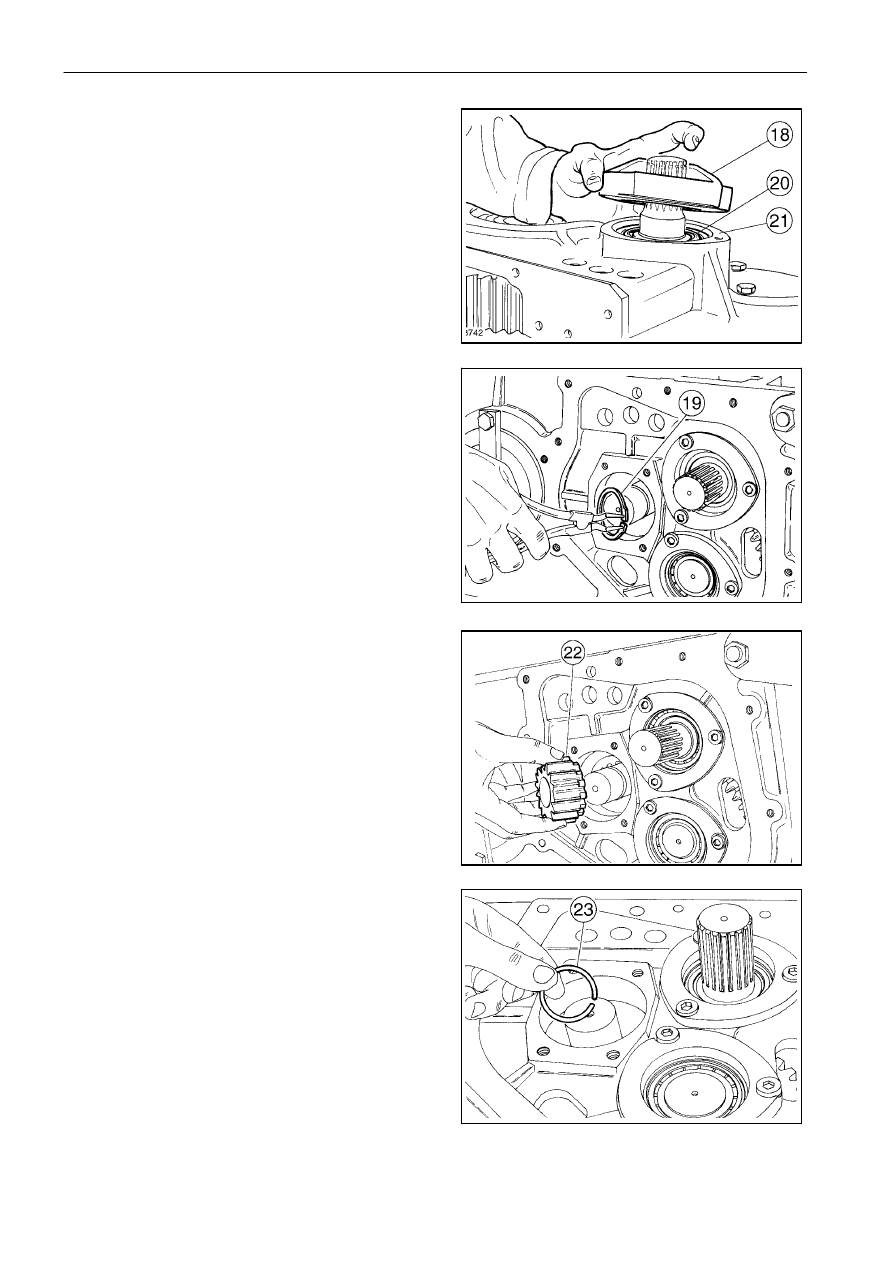

Установите круглую гайку подшипника (20).
Нанесите тонкий слой герметика Loctite 510 на
поверхность (21).
Присоедините фланец (18) к корпусу трансмиссии.
Заверните соответствующие болты, предвари-
тельно покрыв их слоем герметика Loctite 242,
затяните болты с приложением момента 70 Нм.

Продолжите работы с другой стороны, установив
стопорное кольцо (19).

Установите зубчатое колесо (22).

Установите стопорное кольцо (23).

52

53

54

55

РАЗДЕЛ 21 - ТРАНСМИССИЯ

23

327 208 090 - 01 - 2005

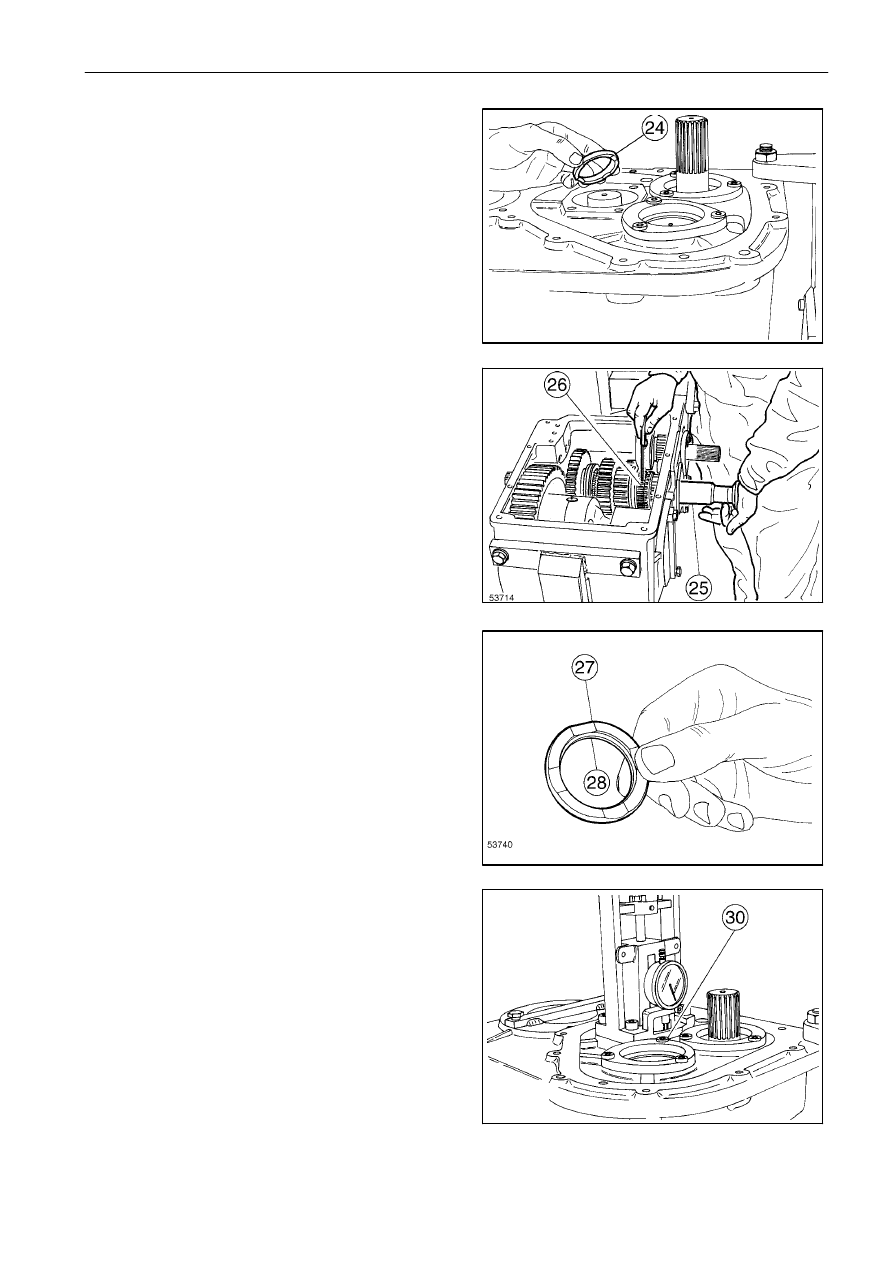

Установите распорное кольцо (24), направив
обработанную часть кольца внутрь.

Устраните зазор, переместив распорное кольцо
(24)

с

помощью

выколотки

(25),

затем

циферблатным индикатором измерьте осевой
зазор в точке (26), ондолженсоставлять 0,5 -
0,8 мм.

Если осевой зазор меньше 0,5 мм, необходимо
уменьшить основание (27) распорного кольца (24).
Если осевой зазор больше 0,8 мм, необходимо
уменьшить внутреннее основание (28) распорного
кольца (24).
Для выполнения этой операции используйте
соответствующее оборудование.

Установите

подшипник

и

соответствующую

круглую гайку (30).
Напрессуйте круглую гайку подшипника (30)
давлением 2 бар.
С помощью циферблатного индикатора измерьте
осевое смещение.

56

57

58

59

РАЗДЕЛ 21 - ТРАНСМИССИЯ

24

327 208 090 - 01 - 2005

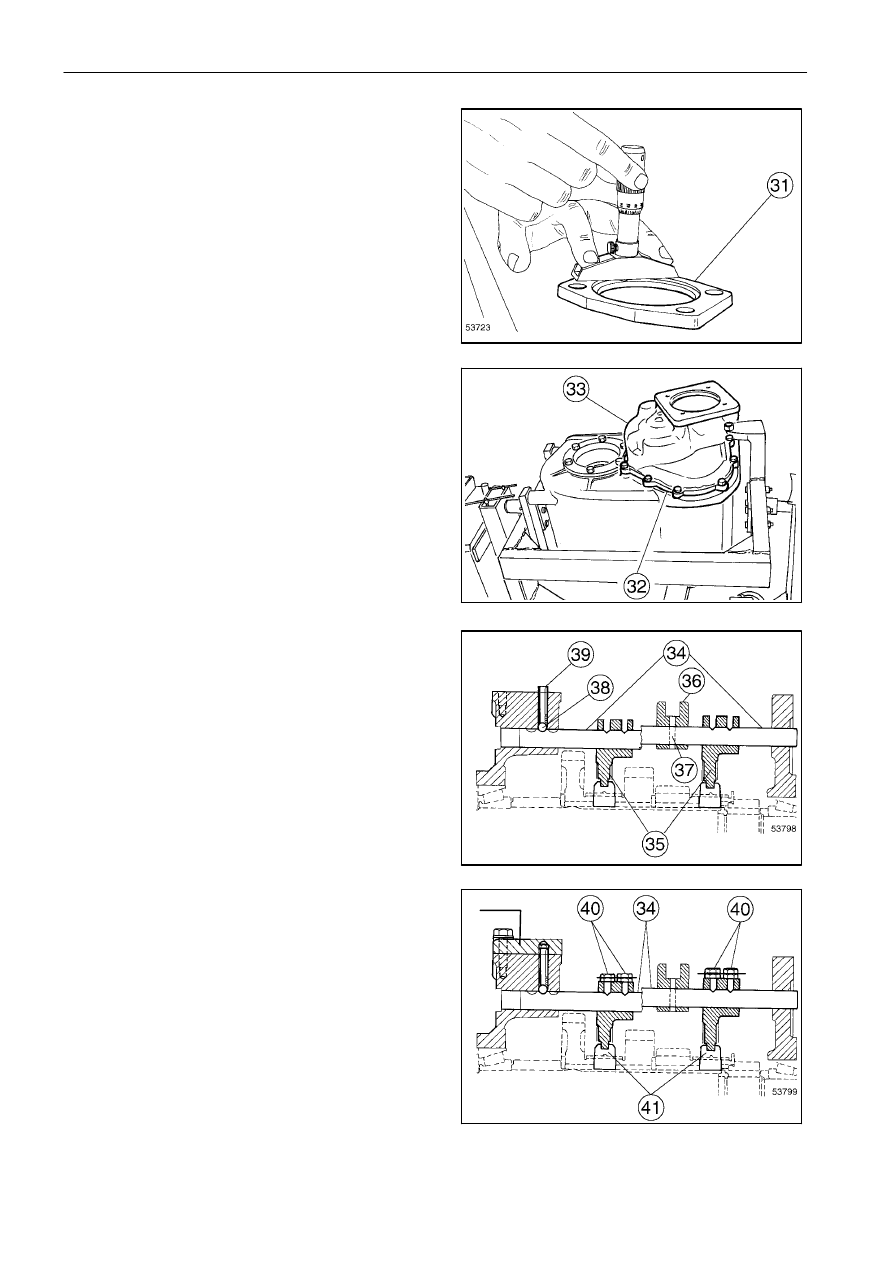

Для правильного расчета требуемой толщины
регулировочный прокладок необходимо измерить
высоту круглой гайки (30) и глубину фланца (31),
учитывая, что осевой зазор долженсоставлять
0,03 - 0,08 мм.
(Имеющиеся

регулировочные

прокладки

перечислены на стр. 11).
Установите

фланец

(31),

затянув

болты

с

приложением момента 70 Нм.
Убедитесь в том, что вал вращается свободно.

Нанесите тонкий слой герметика Loctite 510 на
поверхность (32), затем закрепите опору (33) и
затяните соответствующие гайки с приложением
момента 70 Нм.

Операция 2114526
Валы крепления вилок

Сборка

Установите тяги (34) с вилками (35) и зажимы (36).
Установите шплинты (37) фиксации рычагов
переключения передач (36).
Установите шарики (38) и пружины (39).

С помощью специального инструмента поз. 51010
(размеры приведены на стр.5) переведите тяги
(34) в нейтральное положение.
Установите болты (40) и убедитесь, что боковые
зазоры колец переключения (41) равны.
Регулировку можно осуществлять с помощью
болтов (40); они имеют коническое основание,
поэтому

при

ослаблении

одного

болта

и

затягивании другого можно изменить боковое
смещение вилок (35).
Завершив настройку, затяните гайки болтов (40) и
контргайки.

60

61

62

63

51010
