Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 27

РАЗДЕЛ 21 - ТРАНСМИССИЯ

17

327 208 090 - 01 - 2005

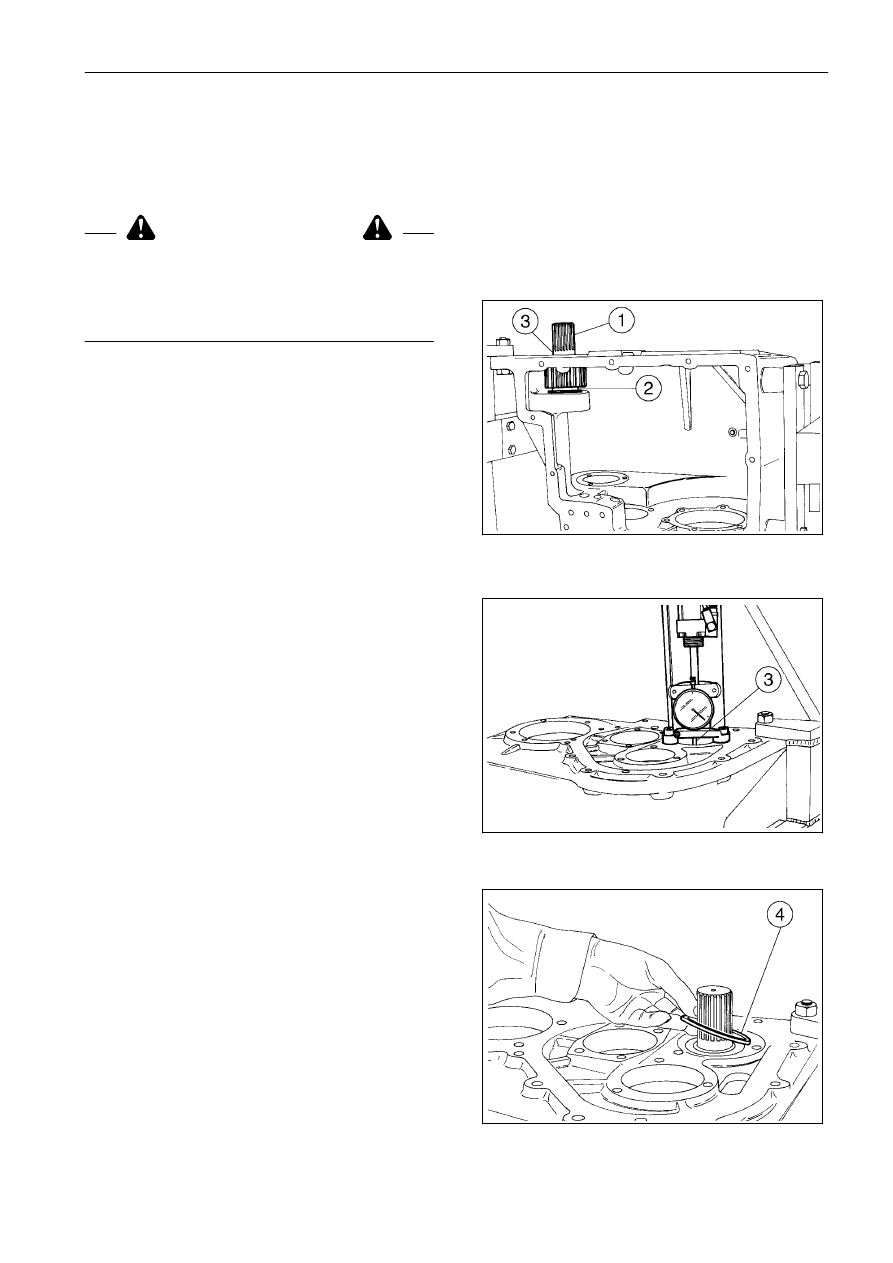

Операция 2114528
Приводной вал

Сборка

ПРЕДОСТЕРЕЖЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью. Избегайте попадания рук и
пальцев между деталями. Всегда используйте
подходящие средства защиты: очки, перчатки и
обувь.

Выполняется следующим образом:

установите корпус трансмиссии на стенд поз.
290090, используя скобы поз. 296119.
Выполните

предварительную

установку

подшипников на вал (1).
Установите круглую гайку внутреннего подшипника
(2) корпуса.
Установите главный вал (1) и кольцо наружного
подшипника (3).

Напрессуйте

круглую

гайку

наружного

подшипника (3) давлением 2 бар.
С помощью циферблатного индикатора измерьте
осевой люфт и подсчитайте необходимую толщину
регулировочный прокладок, учитывая, что осевой
зазор между буртиками долженсоставлять от 0
до

0,05 мм

(имеющиеся

регулировочные

прокладки перечислены на стр. 11).

Установите

необходимое

количество

регулировочных прокладок (4), проверяя их
плоскостность и чистоту.

35

36

37

РАЗДЕЛ 21 - ТРАНСМИССИЯ

18

327 208 090 - 01 - 2005

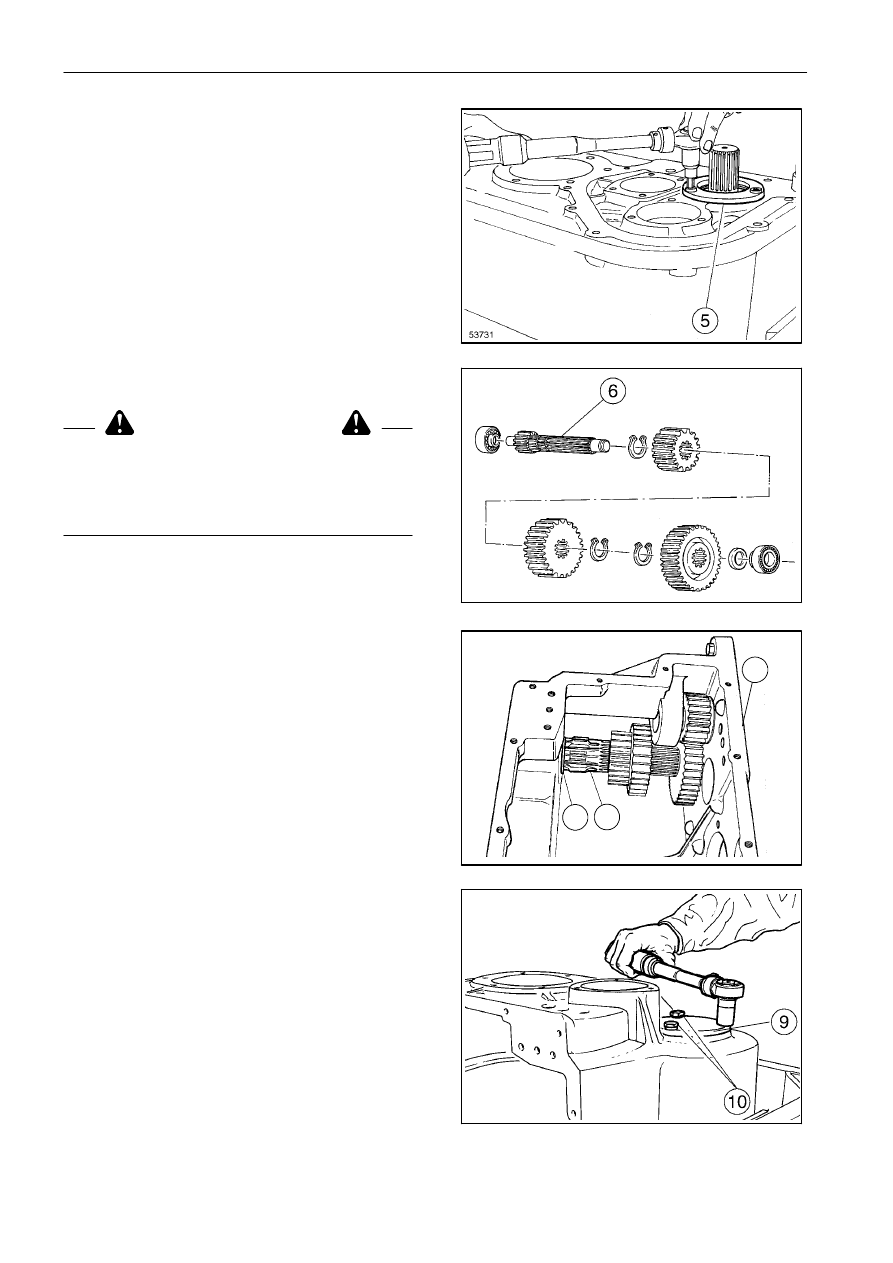

Установите

фланец

(5),

затянув

болты

с

приложением момента 70 Нм.
Убедитесь в том, что вал вращается свободно.

Операция 2114550
Трансмиссионный вал

Сборка

ПРЕДОСТЕРЕЖЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью. Избегайте попадания рук и
пальцев между деталями. Всегда используйте
подходящие средства защиты: очки, перчатки и
обувь.

Выполняется следующим образом:

Установите на вспомогательный вал (6) зубчатые
колеса и подшипники, действуя в указанном
порядке.

Установите круглую гайку (7) и зубчатые колеса (6)
на вал, затем установите круглую гайку (8).

Нанесите

слой

герметика

Loctite

510

на

поверхность фланца (9), затем присоедините его
к корпусу трансмиссии.
Нанесите герметик Loctite 242 на болты (10) и
затяните их с приложением момента 70 Нм.

38

39

40

41

7

8

6

РАЗДЕЛ 21 - ТРАНСМИССИЯ

19

327 208 090 - 01 - 2005

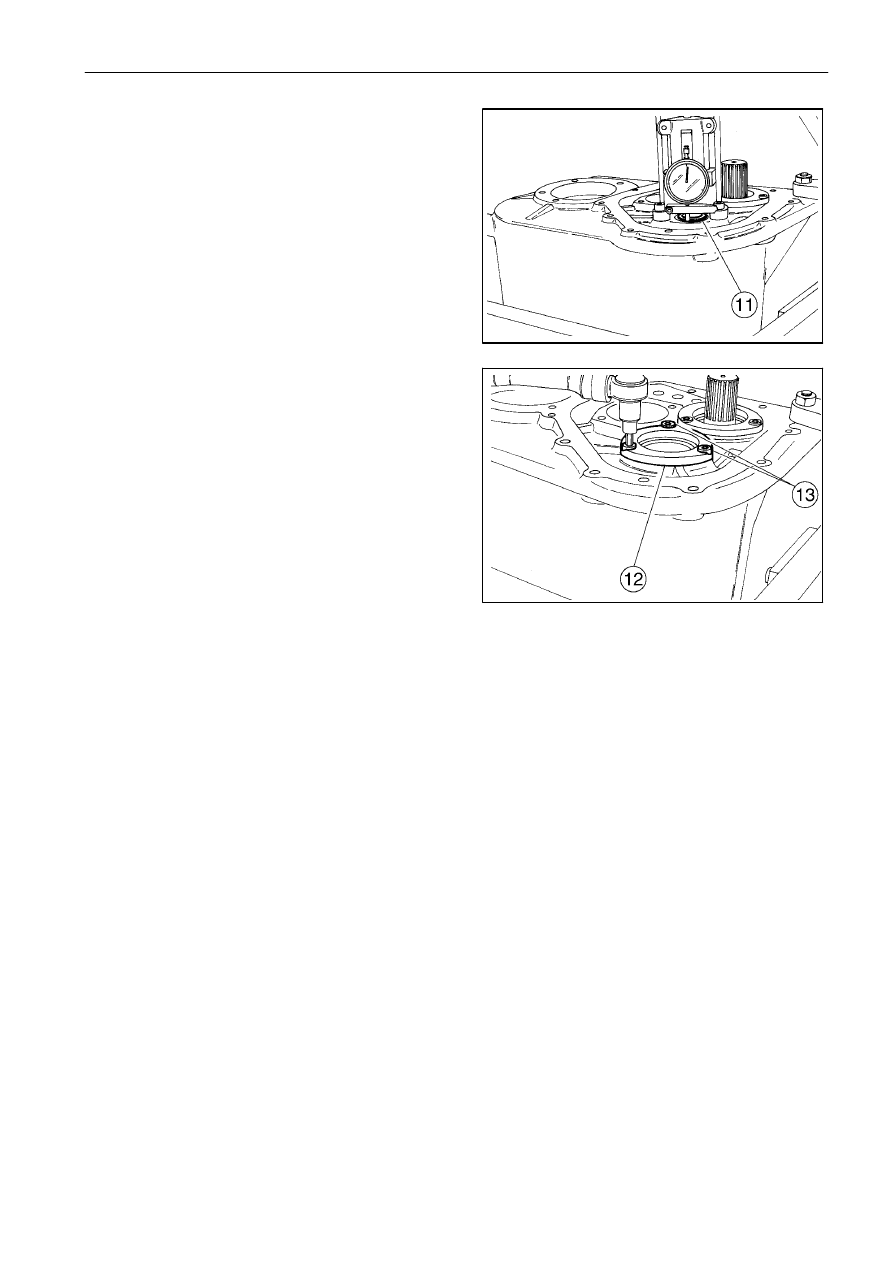

Установите

круглую

гайку

подшипника (11),

используя давление 2 бар.
С помощью циферблатного индикатора измерьте
осевой люфт и подсчитайте необходимую толщину
регулировочный прокладок, учитывая, что осевой
зазор между буртиками долженсоставлять от
-0,03 до 0,08 мм (имеющиеся регулировочные
прокладки перечислены на стр. 11).

Установите необходимое количество регулиро-
вочных прокладок, проверяя их плоскостность и
чистоту.
Закрепите фланец (12), затянув болты (13) с
приложением момента 70 Нм.
Убедитесь в том, что вал вращается свободно.

42

43

РАЗДЕЛ 21 - ТРАНСМИССИЯ

20

327 208 090 - 01 - 2005

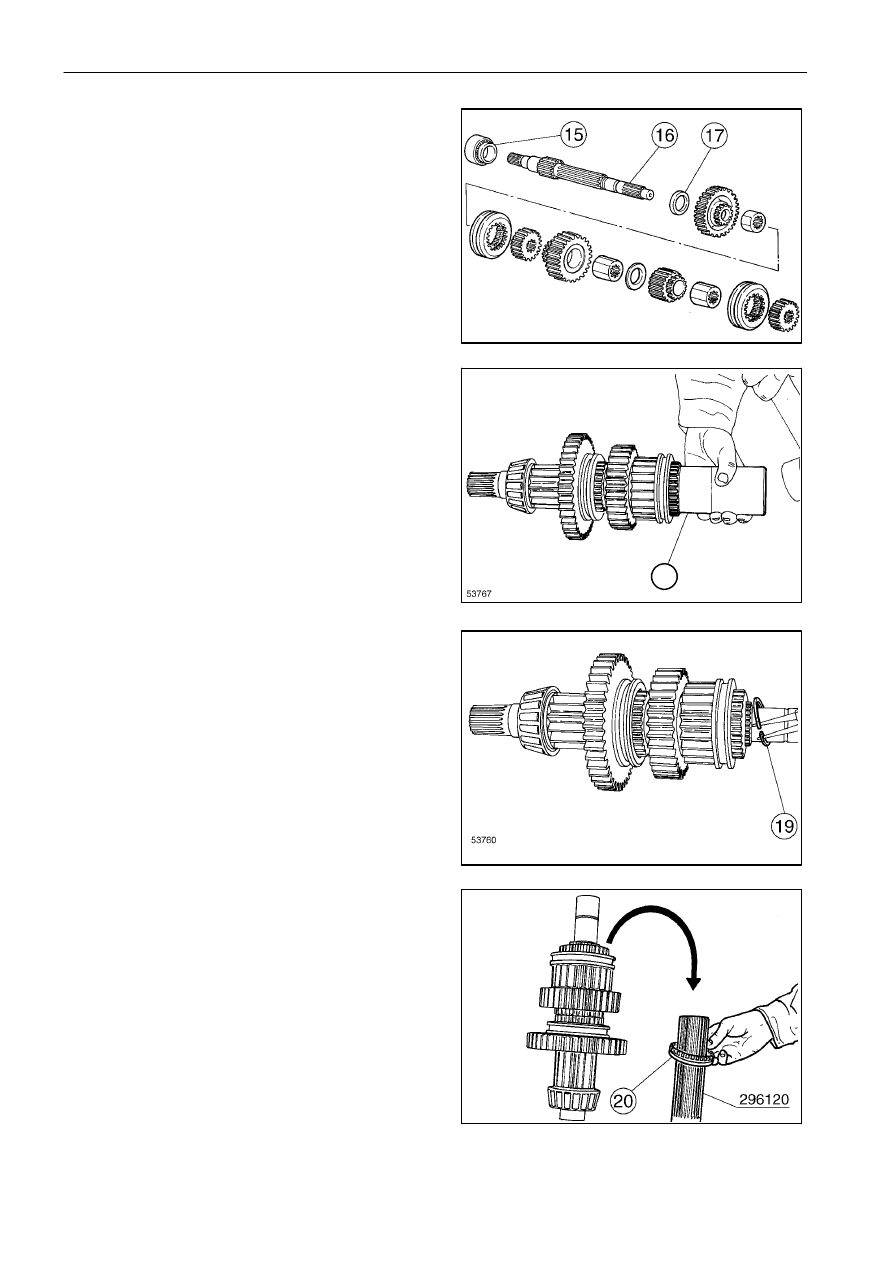

Операция 2114532
Ведомый вал

Сборка

Установите подшипник (15) на вал (16).
Установите остальные элементы на промежу-
точный вал (16) в порядке, показанном на рисунке.
Установите основную регулировочную прокладку
(17) толщиной 4,4 мм.

Устраните

возможные

зазоры,

используя

выколотку (18).

Установите стопорное кольцо (19) и измерьте
зазор между кольцом и колесом - ондолженбыть
равен

нулю;

если

это

не

так,

замените

регулировочную прокладку (17).
(Имеющиеся

регулировочные

прокладки

перечислены на стр. 11).

Установите колесо (20) на приспособление поз.
296120.
Снимите стопорное кольцо (19) и переверните
узел, перемещая комплект зубчатых колес с
промежуточного вала на приспособление, как
показано на рисунке.

44

45

46

47

18
