РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

8

327 208 090 - 01 - 2005

Установка

ПРЕДУПРЕЖДЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью.
Не помещайте руки и пальцы между деталями.
Всегда

используйте

подходящие

средства

защиты: очки, перчатки и обувь.

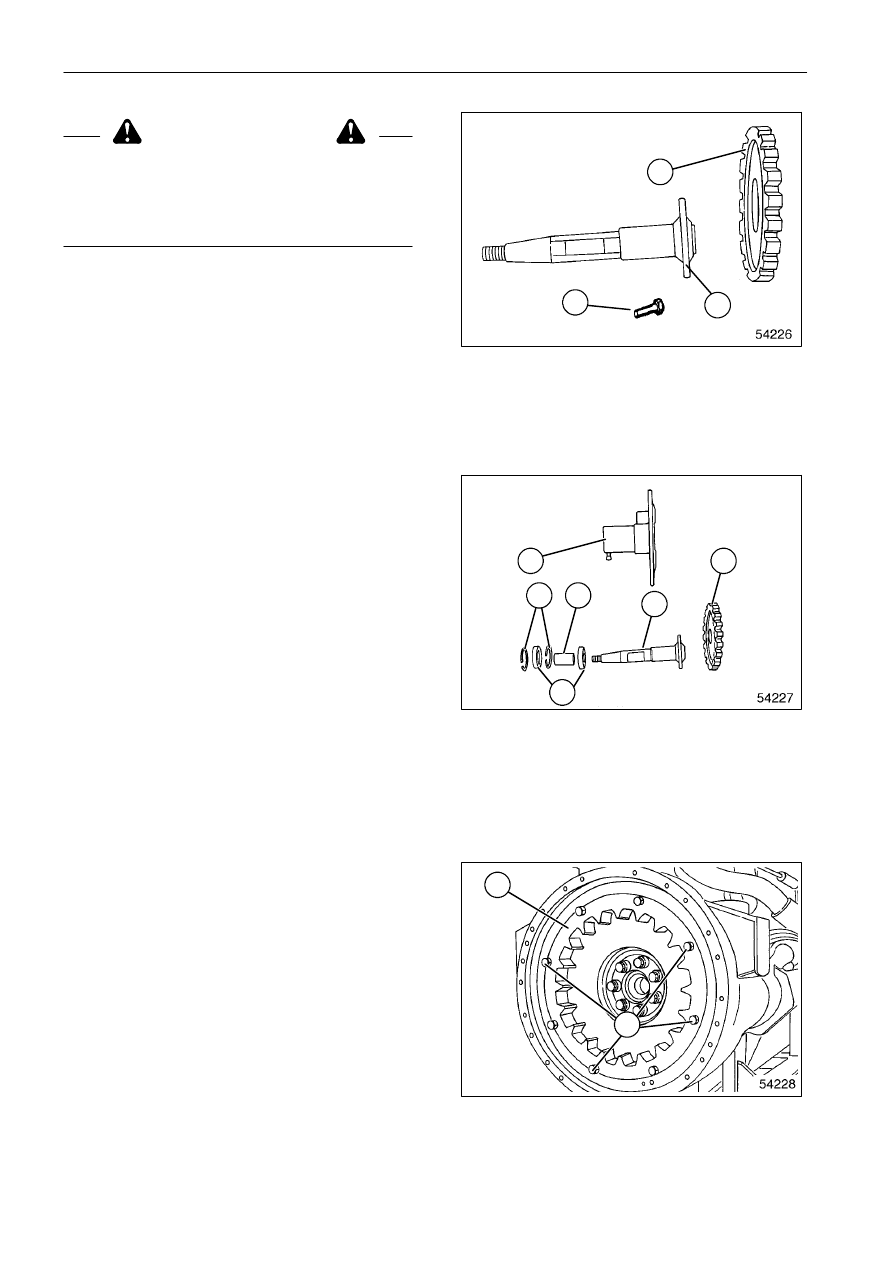

1.

Закрепите ведомый диск (1) на валу МОМ (2)
при помощи винтов (3).
Затяните

винты

(3)

моментом

74

Нм

с использованием состава Loctite 270.

ПРИМЕЧАНИЕ: перед

закреплением

диска

(1) проверьте положение марки-
ровки.

2.

Установите вал (2) в сборе с диском (1) на
держатель (4).
При помощи пресса или устройства для
установки, поз. 293495, установите первый
подшипник (5), втулку (6), первое стопорное
кольцо (7), второй подшипник (5) и второе
стопорное кольцо (7).

3.

Закрепите ведущий диск (8) при помощи
винтов (9), затянув их моментом 49 Нм.

4

7

5

6

2

1

8

9

2

3

1

РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

9

327 208 090 - 01 - 2005

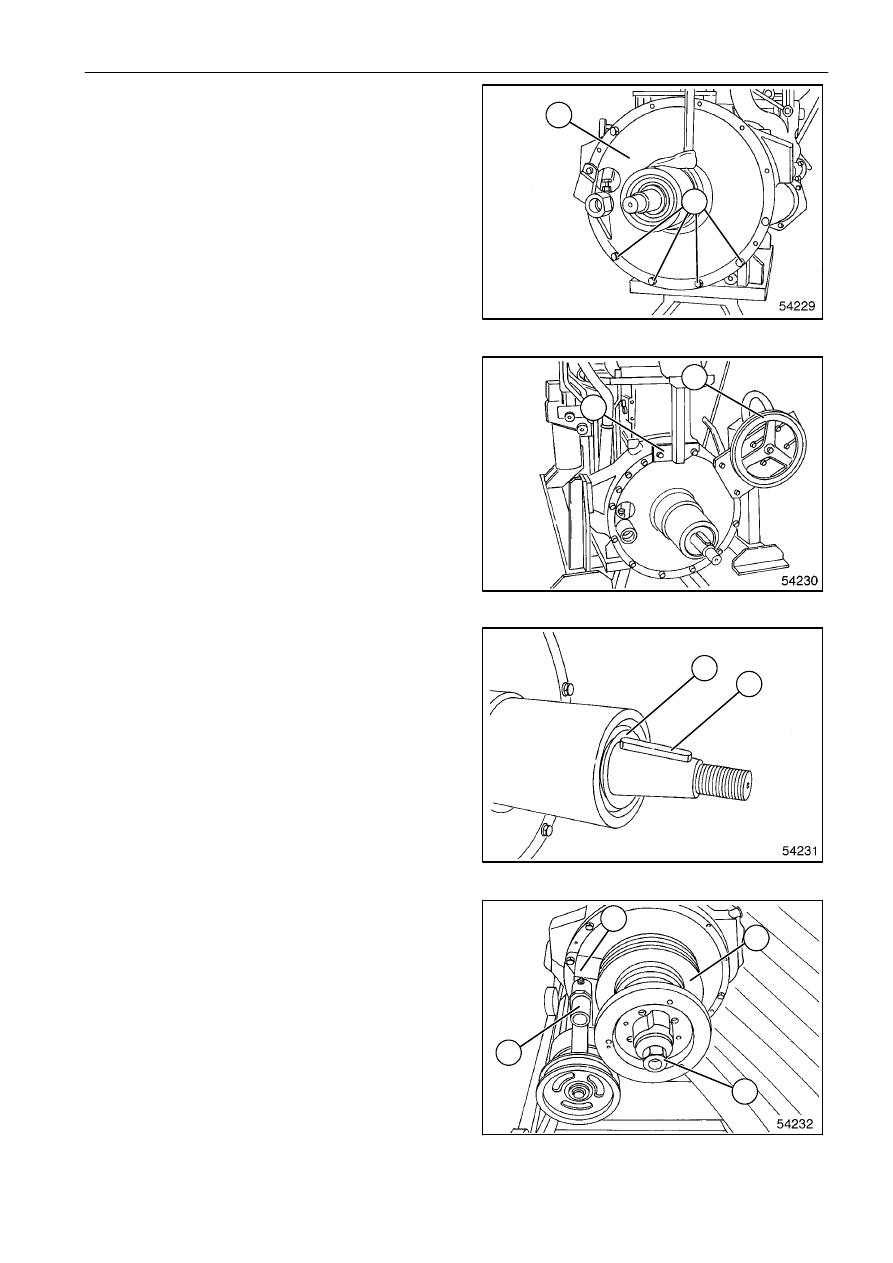

4.

Установите МОМ (1) и затяните винты (2)
моментом 60 Нм.

5.

Установите

насос

с

держателем

(3)

и

кронштейном (4), затяните винты моментом
60 Нм.

6.

Установите пружинную шайбу (5) так, чтобы
сторона

с

большим

диаметром

была

расположена снаружи. Установите шпонку (6)
в паз вала.

7.

Установите

шкив

(7),

плоскую

шайбу,

стопорное

кольцо

и

затяните

гайку

(8)

моментом 700 Нм.

8.

Установите палец (9) с натяжителями и
затяните

винт

(10)

так,

чтобы

палец

натяжителя был подвижен.

1

2

4

3

5

6

10

9

7

8

РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

10

327 208 090 - 01 - 2005

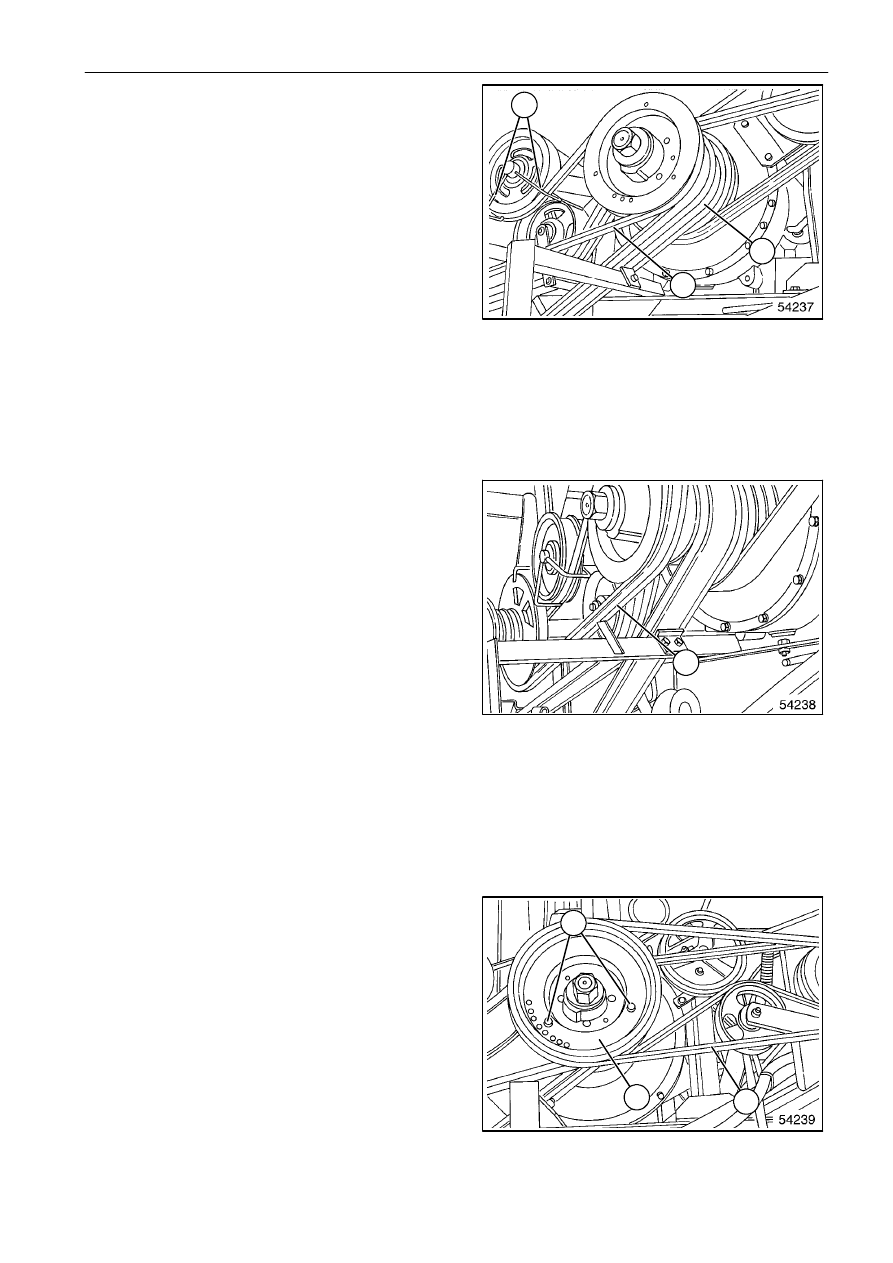

9.

Установите приводной ремень гидравличес-
кого насоса (1) и ремень гидростатического
насоса (2).
Отрегулируйте

натяжение

ремня

в

соответствии с инструкциями, приведенными
на стр. 22, раздел 00.

10. Установите приводной ремень молотилки (3)

и верхний холостой шкив (4).

11. Затяните винты (5) натяжителей приводных

ремней молотилки и разгрузки бункера.

12. Установите приводной шкив молотилки (6),

затянув винты (7) моментом 91 Нм.

5

1

4

3

2

6

7

РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

11

327 208 090 - 01 - 2005

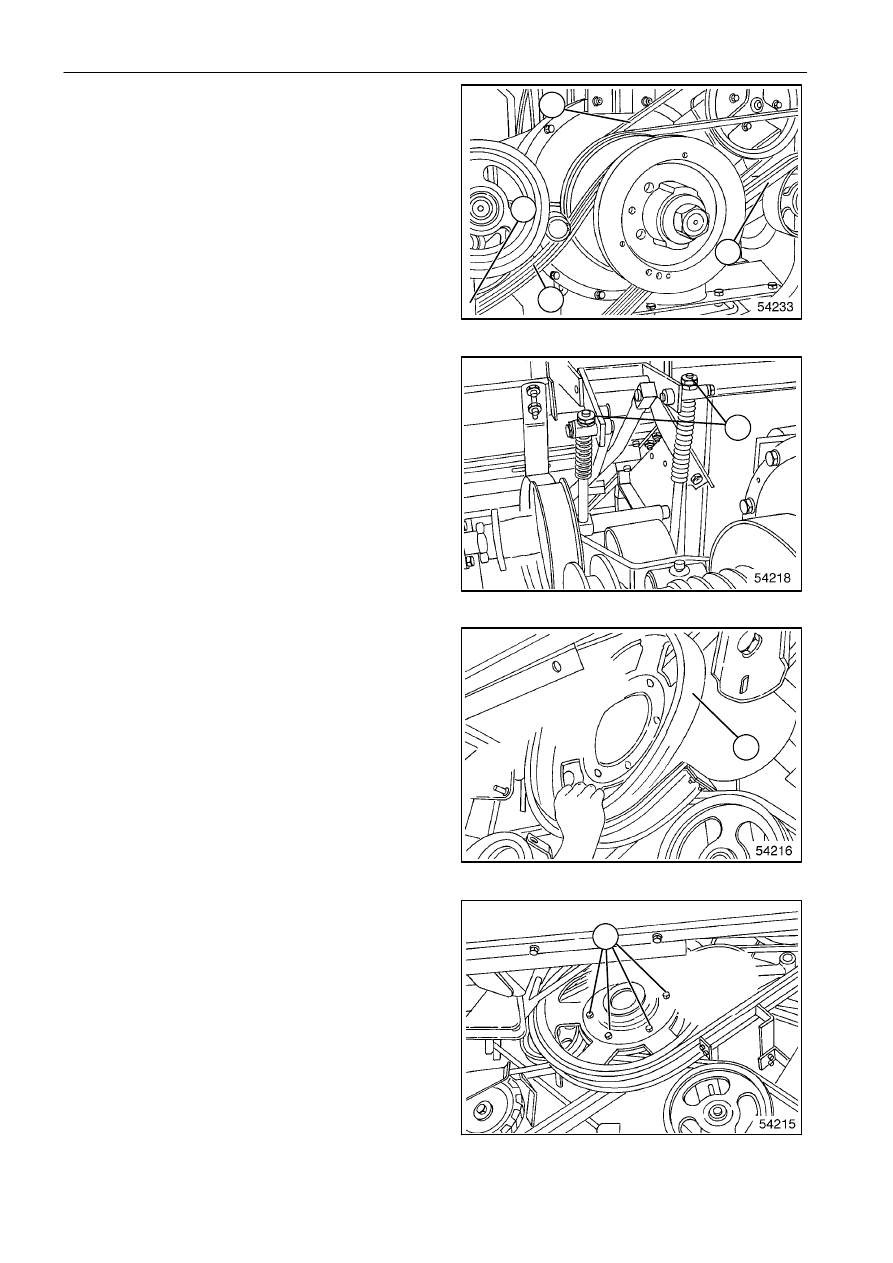

13. Установите ремень разгрузки бункера (1)

и держатель (2).

14. Установите

холостой

шкив

(3)

ремня

молотилки.
Установите ремень и отрегулируйте его
натяжение при помощи установочного винта,
как описано на стр. 21, раздел 00.
Отрегулируйте шкив (3)

так,

чтобы

он

отступал от натянутого ремня на 7

÷8 мм.

15. Установите холостой шкив (4) для ремня

включения разгрузки бункера.
Установите ремень и отрегулируйте его
натяжение в соответствии с инструкциями,
приведенными на стр. 21, раздел 00.
Отрегулируйте

шкив

(4)

так,

чтобы

он

отступал от натянутого ремня на 5 мм в
передней части и на 7-8 мм в задней части.

16. Установите шкив (5) привода соломорезки

(если

установлена),

затяните

винты

(6)

моментом 91 Нм.
Установите ремень (7) и отрегулируйте его
натяжение в соответствии с инструкциями,
приведенными на стр. 25, раздел 00.

2

1

3

4

6

5

7
