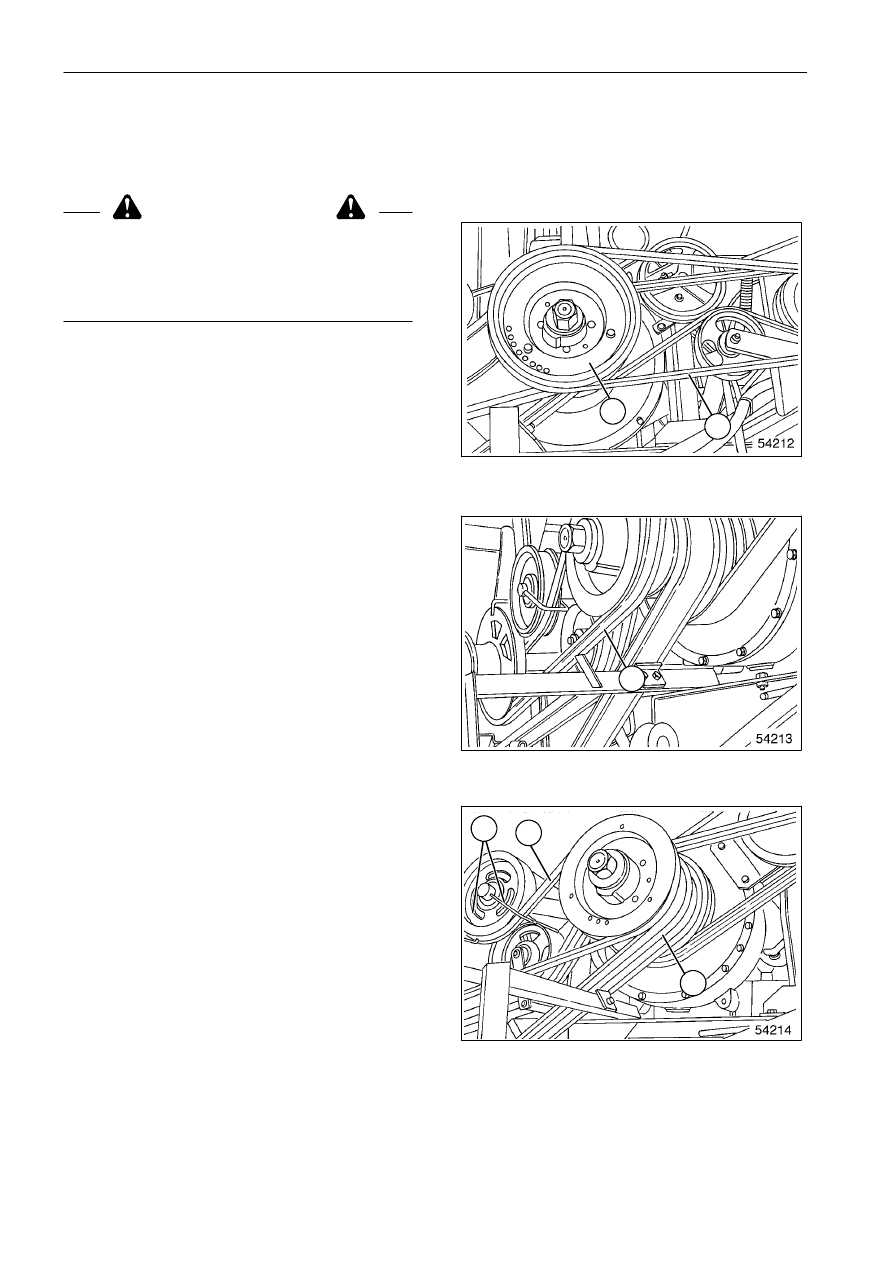

РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

4

327 208 090 - 01 - 2005

Операция 1410042
МОМ в сборе - снятие и установка

ПРЕДУПРЕЖДЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью.
Не помещайте руки и пальцы между деталями.
Всегда

используйте

подходящие

средства

защиты: очки, перчатки и обувь.

Снятие

1.

Снимите приводной ремень соломорезки (1),
если установлен.
Открутите три крепежных винта приводного
шкива соломорезки (2) и снимите шкив.

2.

Снимите шкив (3) ремня разгрузки зернового
бункера, а также держатель (4) и ремень 5.

3.

Снимите верхний шкив (6) ременного привода
молотилки.

2

1

3

6

5

4

РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

5

327 208 090 - 01 - 2005

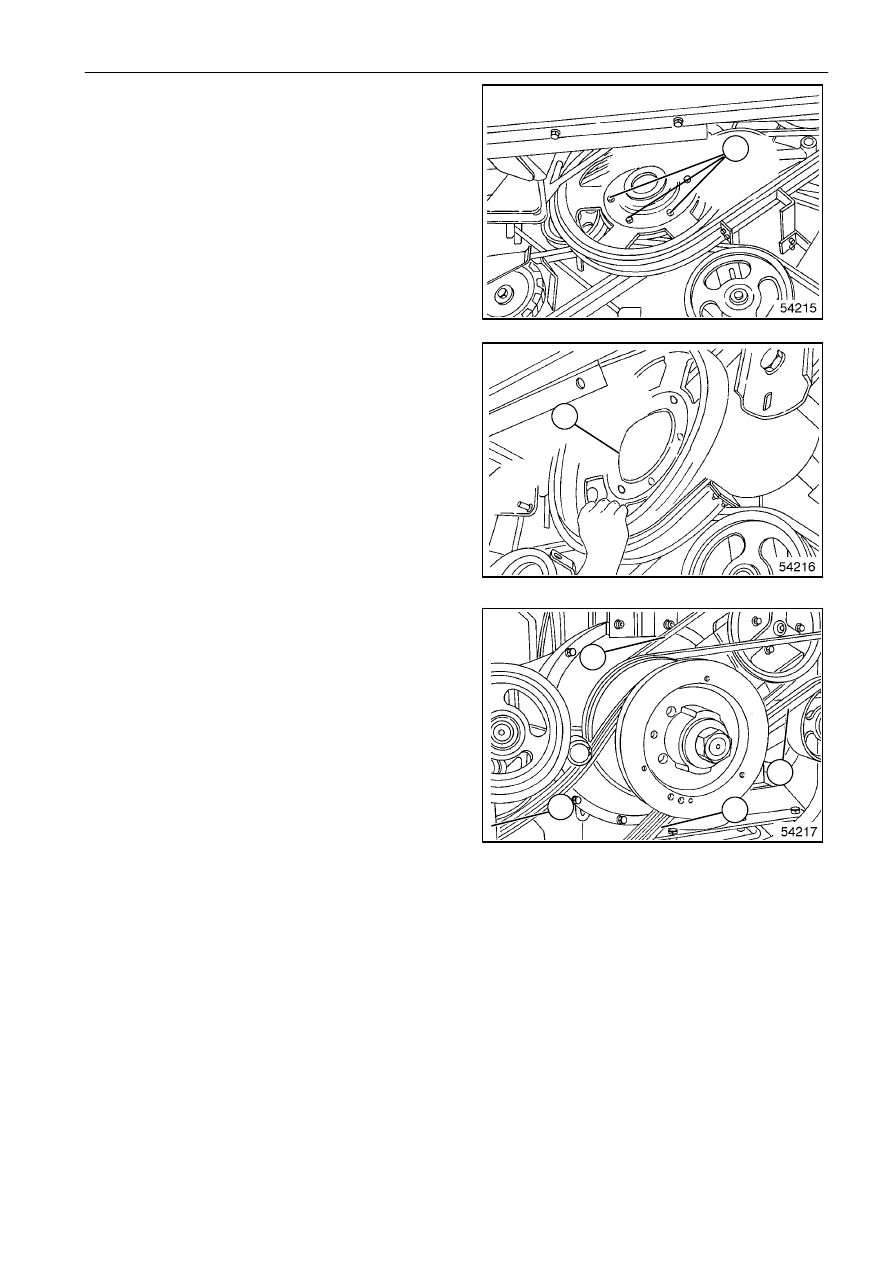

4.

Отверните крепежные винты (3) приводного
шкива молотилки (4), снимите шкив.

5.

Отверните два винта (5) с верхнего шкива.
Снимите

регулировочные

прокладки

и

сохраните их. Снимите приводной ремень
молотилки (6).

6.

Снимите приводные ремни гидростатического
насоса (7) и приводной ремень вспомога-
тельного насоса (8).

3

4

8

7

6

5

РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

6

327 208 090 - 01 - 2005

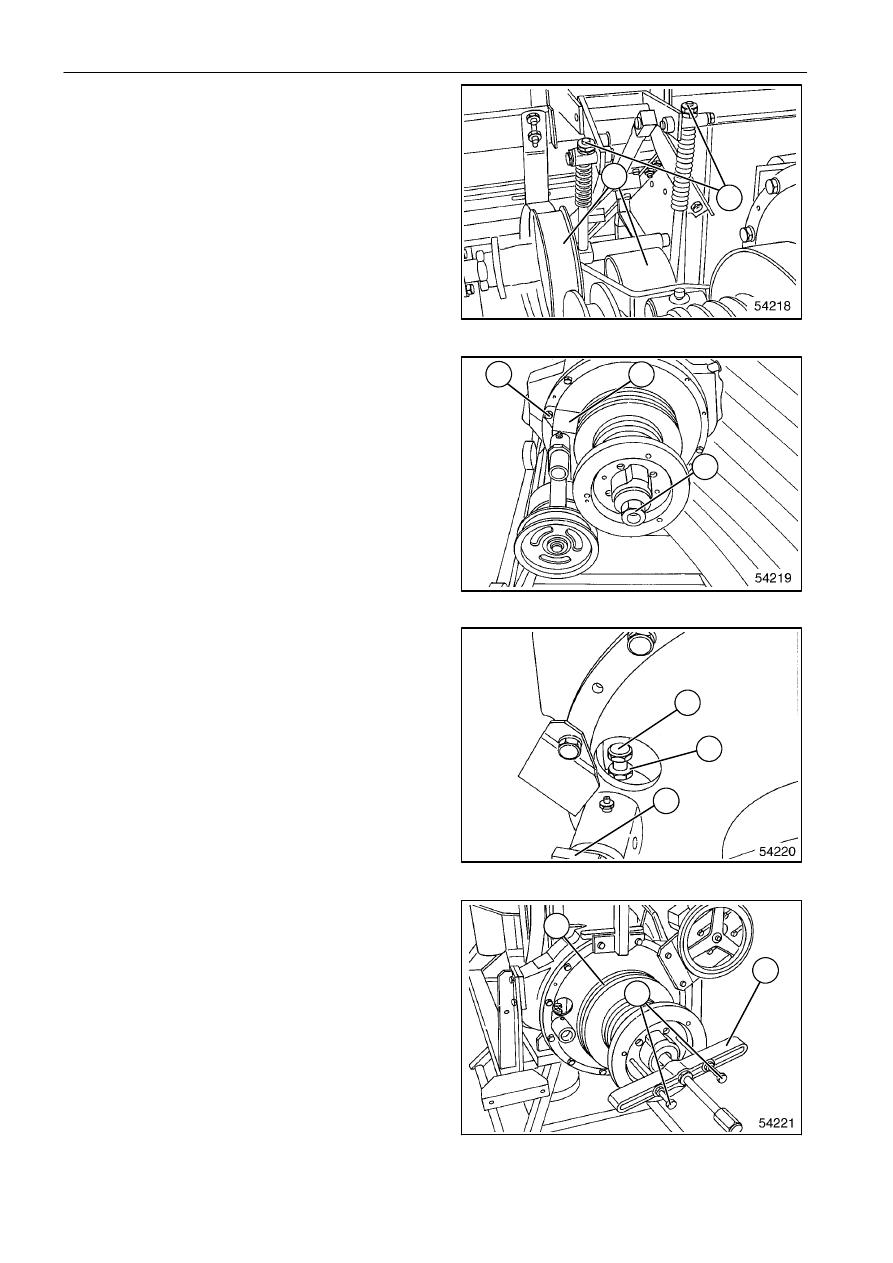

7.

Для ослабления натяжителей (2) полностью
ослабьте

два

винта

(1),

которыми

регулируется натяжение приводного ремня
молотилки

и

обеспечивается

включение

разгрузки зернового бункера (2).

8.

Снимите винт (3) вместе с прилегающей
крышкой (4).

9.

Ослабьте контргайку (5) и винт (6).

10. Снимите палец (7) и два натяжителя.

11. Отверните гайку (8). Сохраните пружинную

и плоскую шайбы.

12. Установите съемник (9) поз. 291051 со

стяжками (10), поз. 296008 и снимите шкив (11).

2

3

4

8

6

5

7

11

9

10

1

РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

7

327 208 090 - 01 - 2005

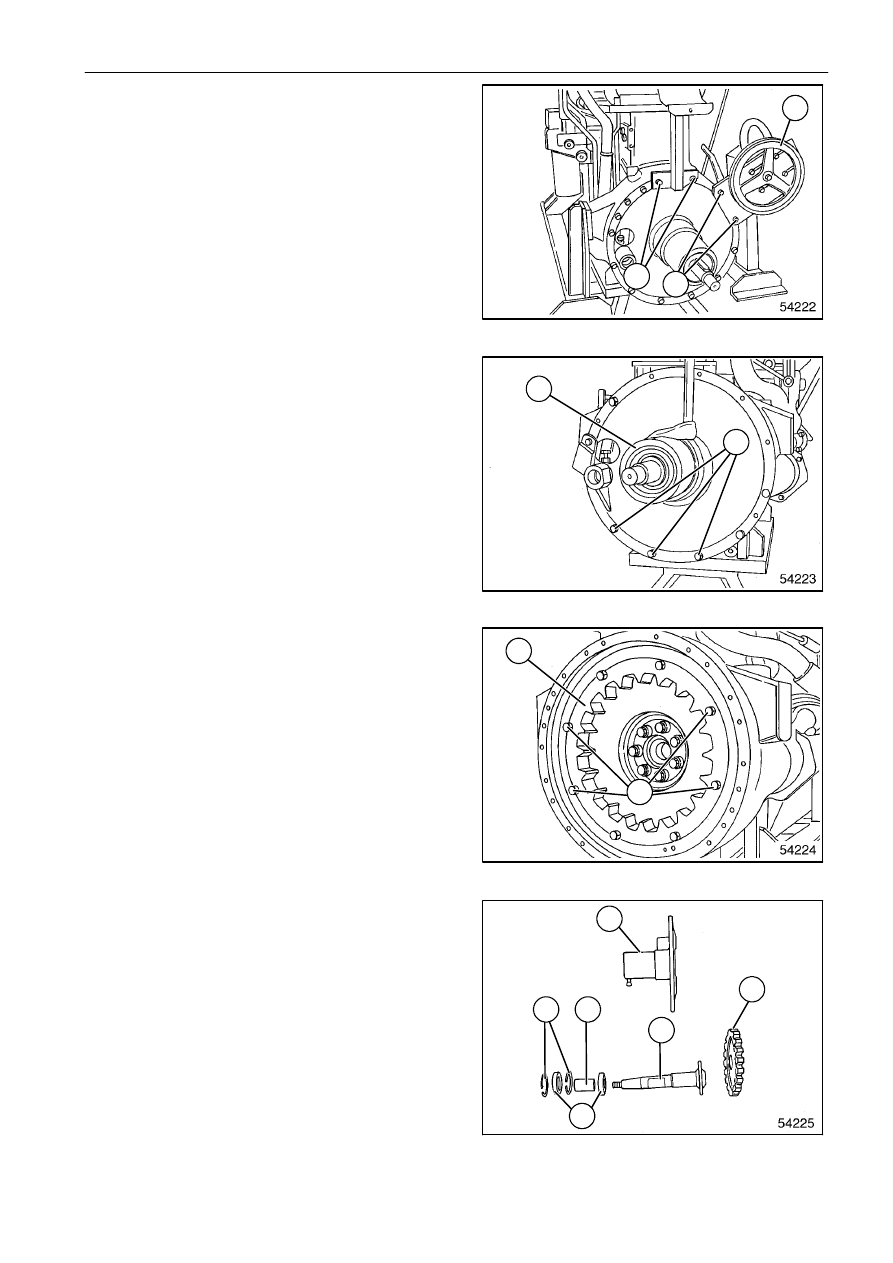

13. Открутите два винта (1), которыми крепится

гидравлический насос, (2) и слегка поверните
насос в одну сторону.

14. Отверните

два

крепежных

винта

(3)

кронштейна глушителя.

15. Подвесьте МОМ в сборе (4) на веревку,

отверните оставшиеся крепежные винты (5)
и вытащите МОМ наружу.

16. Чтобы снять кольца муфты (6), отверните

восемь винтов (7).

17. При помощи гидравлического пресса снимите

вал МОМ (8) в сборе с диском (9) с держателя
(10).

18. Для снятия подшипников (11) снимите два

стопорных кольца (12). Сохраните втулку (13).

3

1

2

4

5

6

7

10

12

11

13

8

9
