Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 14

8

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

327 208 090 - 01 - 2005

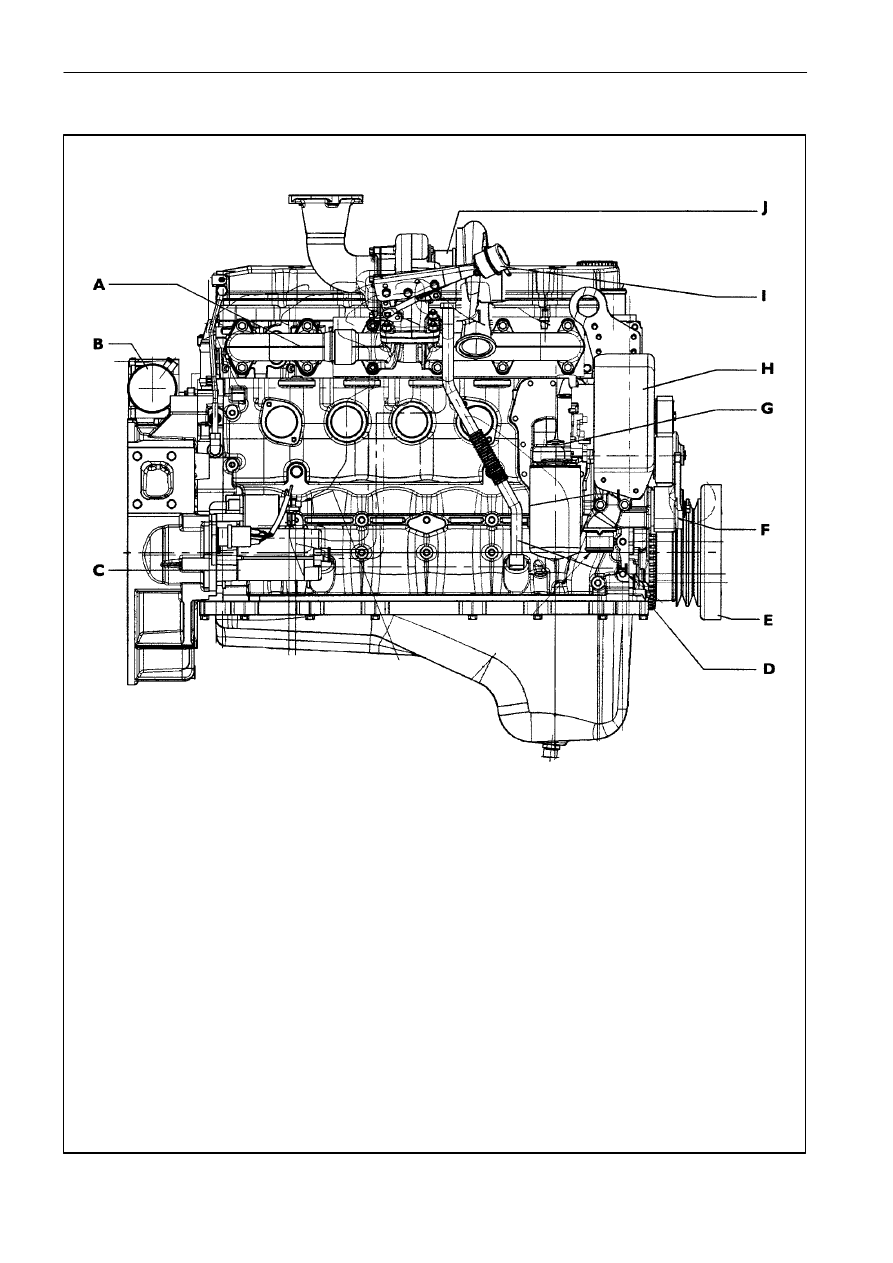

Вид справа

Указатель (вид справа)
A.

Выпускной коллектор

B.

Сапунв сборе, поз. 323016050 - Набор фильтров, поз. 323063350

C.

Стартер, поз. 323019050

D.

Зубчатое колесо

E.

Амортизатор

F.

Автоматический натяжитель

G.

Датчик температуры и давления масла, поз. 323018550

H.

Генератор, поз. 323015650

I.

КлапанWASTEGATE

J.

Турбонагнетатель, поз. 323019550

9

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

327 208 090 - 01 - 2005

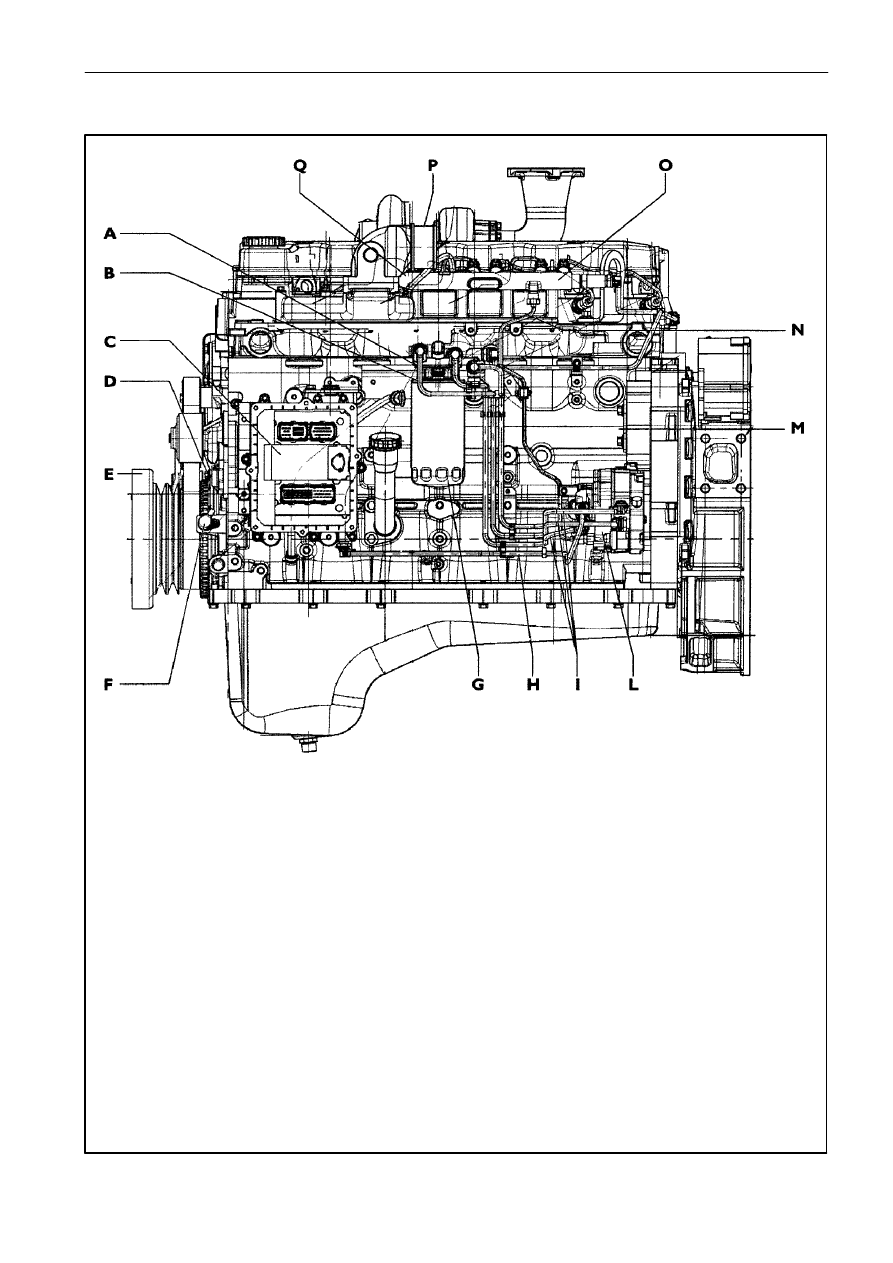

Вид слева

Указатель (вид слева)
A.

Опора топливного фильтра - поз. 323016550 и датчик температуры топлива, поз. 323018650

B.

Подогреватель топлива

C.

ЭБУ с подачей топлива и теплообменником

D.

Зубчатое колесо

E.

Амортизатор

F.

Датчик коленвала - поз. 323018350

G.

Топливный фильтр, поз. 323016450

H.

Линия питания топливного механического насоса

I.

Линии низкого давления

L.

Насос высокого давления с подкачным насосом, поз. 323036750

M.

Датчик распредвала, поз. 323018450

N.

Линии высокого давления (для питания топливораспределительной рампы)

O.

Общая топливораспределительная рампа

P.

Впускной коллектор с подогревателем и датчиком температуры и давления воздуха

Q.

Датчик давления в топливораспределительной рампе, поз. 323018250

10

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

327 208 090 - 01 - 2005

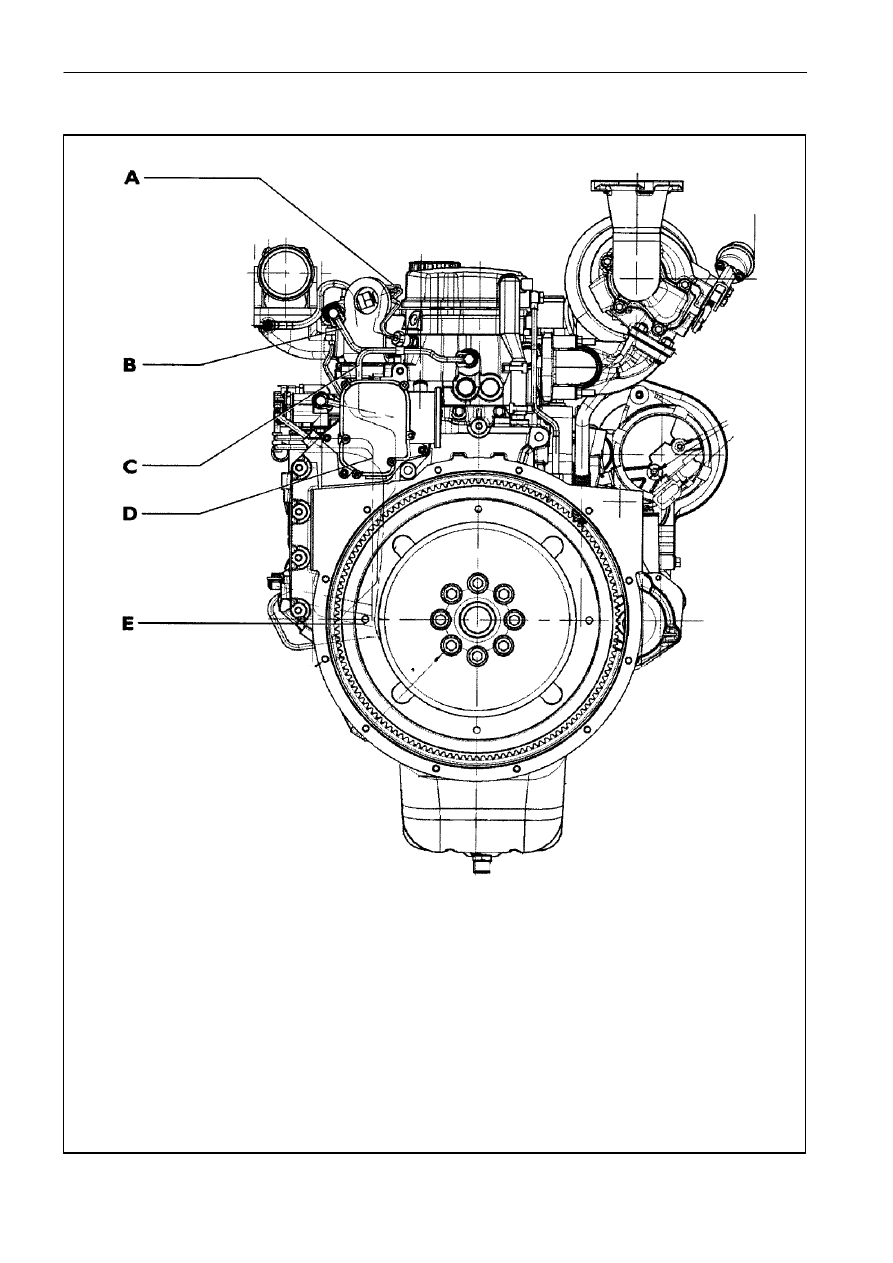

Вид сзади

Указатель (вид сзади)
A.

Линия высокого давления для питания электрофорсунки

B.

Линия слива топлива из топливораспределительной рампы

C.

Линия слива топлива из электрофорсунок

D.

Сапунв сборе поз. 323016050 - Набор фильтров, поз. 323063350

E.

Маховик

11

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

327 208 090 - 01 - 2005

D

C

B

A

B

D

C

A

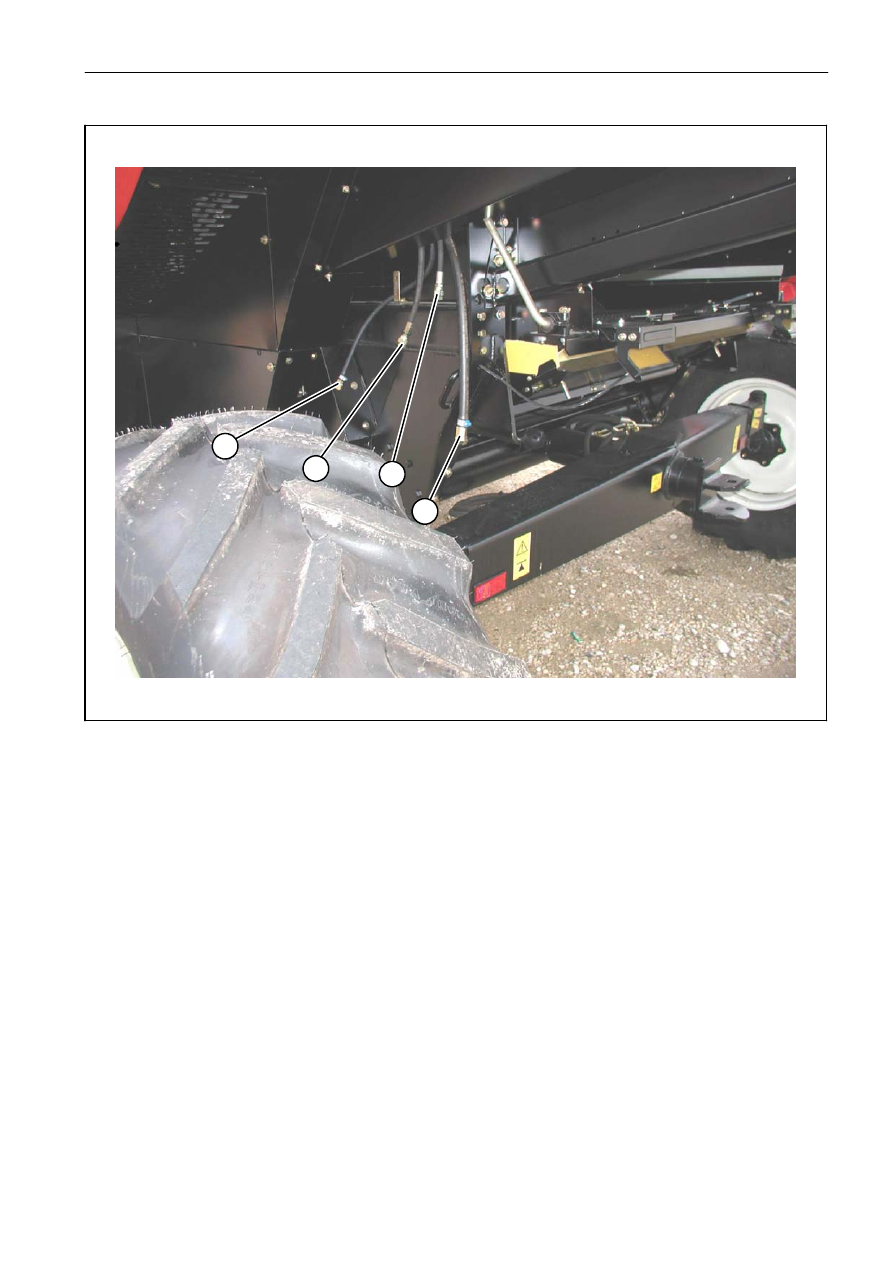

A Трубка слива масла из двигателя

B Трубка слива жидкости из радиатора

C Трубка слива масла из гидростатического привода (оснащена уплотнительным кольцом)

D Трубка слива масла из рабочей системы
