Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 13

4

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

327 208 090 - 01 - 2005

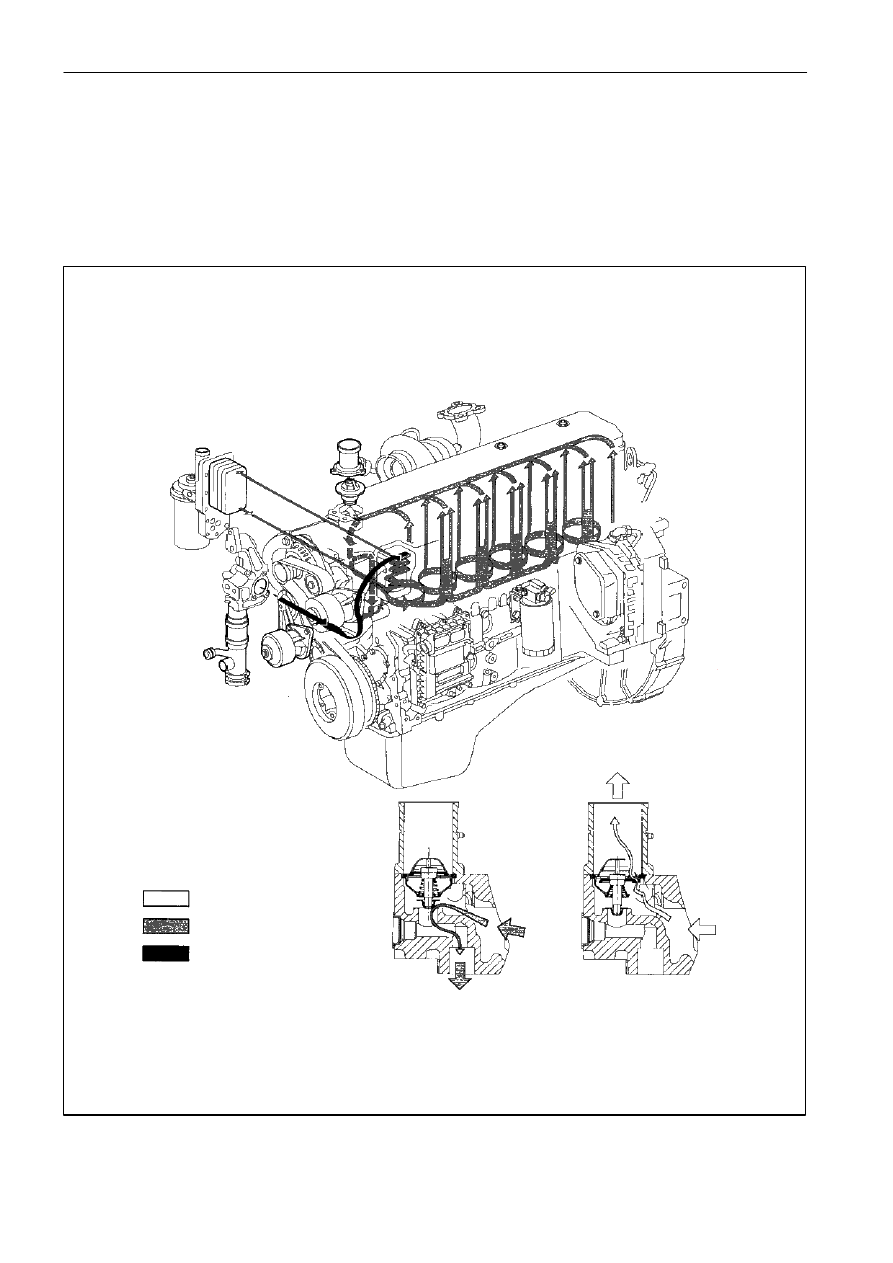

ОХЛАЖДЕНИЕ

Охладительная система двигателя представляет собой закрытый контур с принудительной циркуляцией
жидкости и состоит из следующих элементов:

- радиатор моторного масла (см. смазку);
- центробежный насос охлаждающей жидкости, установленный в передней части блока цилиндров;
- Термостат, регулирующий циркуляцию охлаждающей жидкости.

Из выходного канала термостата
поступает охлаждающая жидкость

Охлаждающая жидкость
циркулирует в двигателе

Охлаждающая жидкость подается
во входной канал насоса

5

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

327 208 090 - 01 - 2005

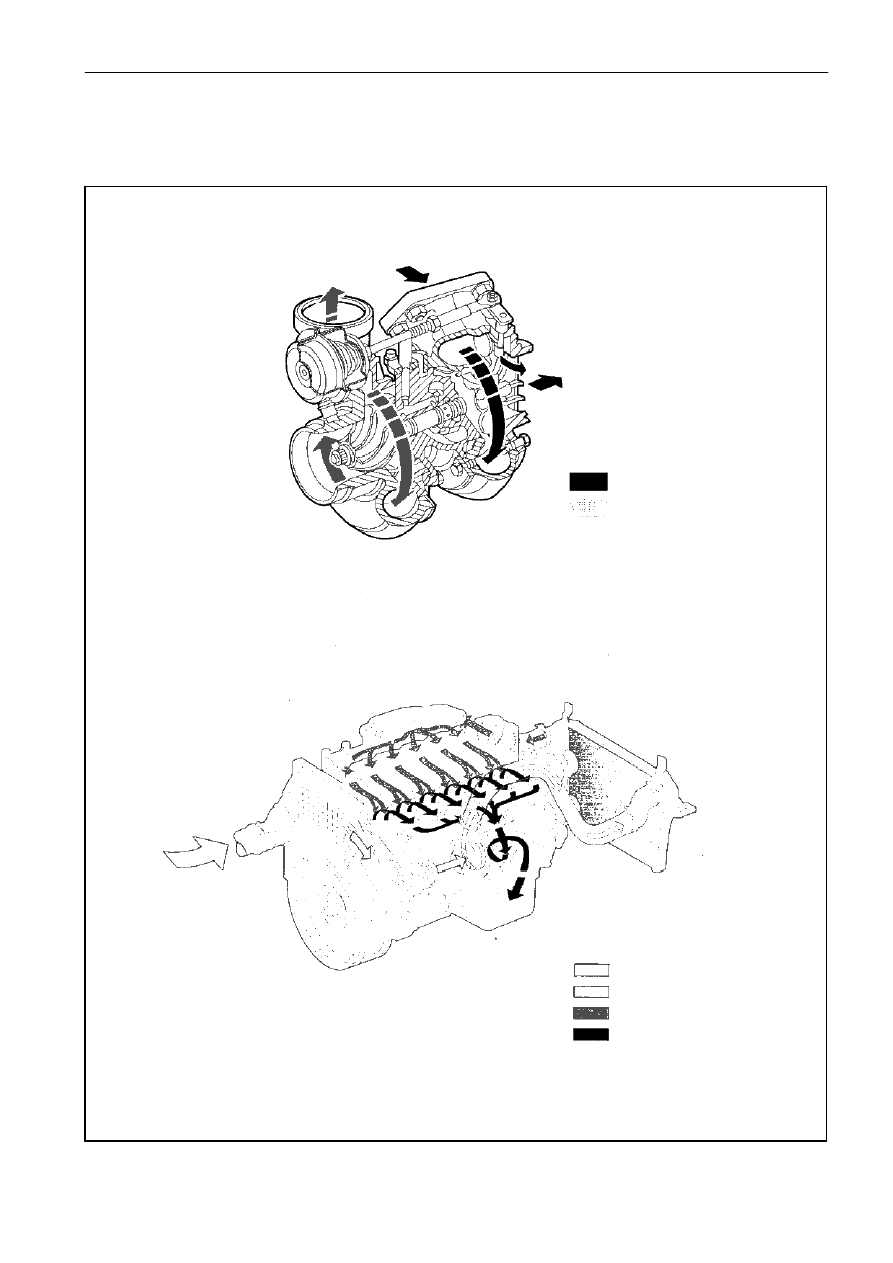

ТУРБОНАДДУВ

Система наддува с турбонагнетателем Holset HX35W и промежуточным охладителем.

Схема турбонаддува

Отработавшие газы

Входящий горячий
воздух

Температура

Горячий сжатый воздух

Холодный сжатый воздух

Отработавшие газы

6

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

327 208 090 - 01 - 2005

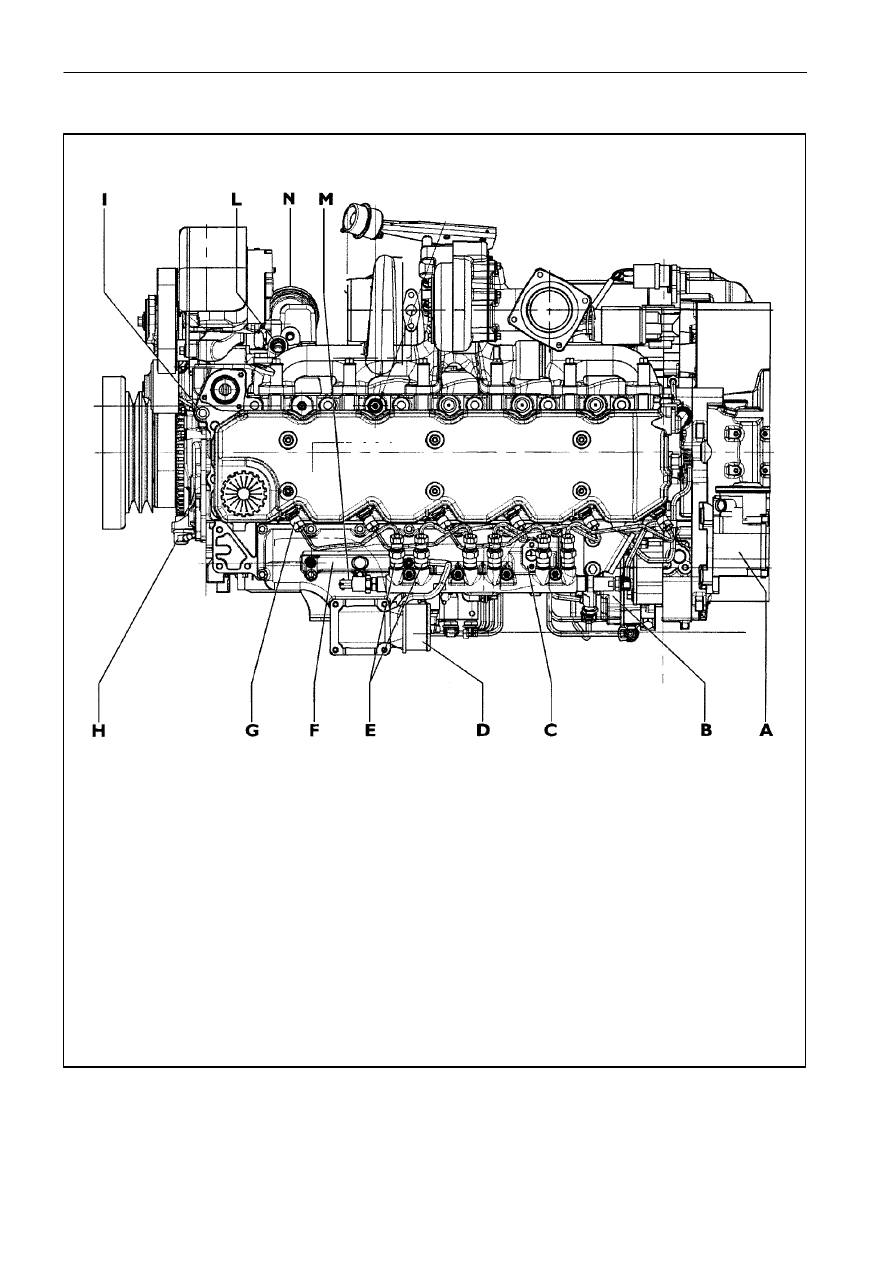

Вид сверху

Указатель (вид сверху)
A.

Сапун

B.

Предохранительный клапан топливораспределительной рампы

C.

Датчик давления воздуха и температуры, поз. 323018750

D.

Впускной коллектор

E.

Ограничители расхода

F.

Подогреватель воздуха

G.

Разъемы питания электрофорсунки

H.

Датчик коленвала - поз. 323018350

I.

Датчик температуры охлаждающей жидкости, поз. 323018650

L.

Датчик температуры и давления масла, поз. 323018550

M.

Датчик давления в топливораспределительной рампе, поз. 323018250

N.

Масляный фильтр - поз. 323017850

7

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

327 208 090 - 01 - 2005

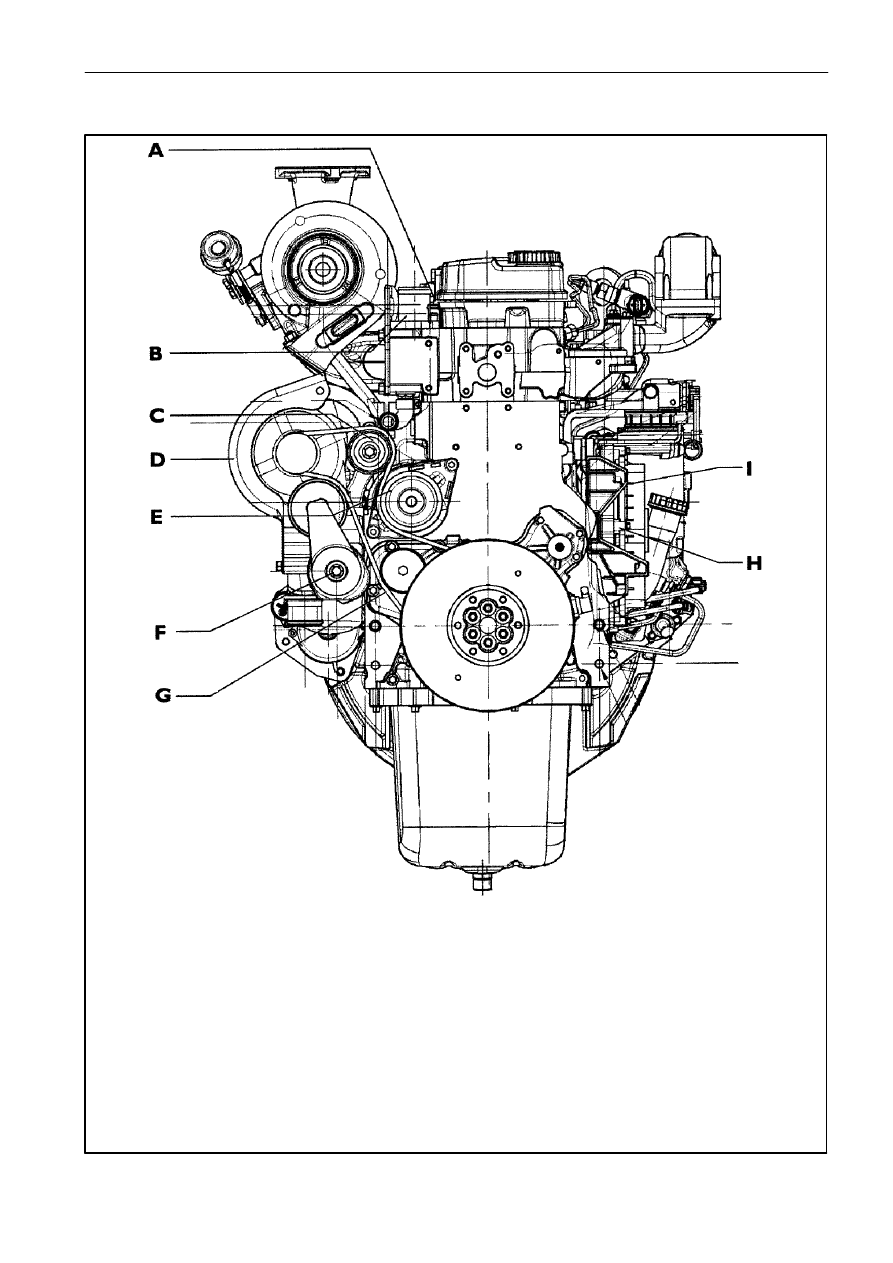

Вид спереди

Указатель (вид спереди)
A.

Датчик температуры охлаждающей жидкости, поз. 323018650

B.

Термостат, поз. 323019150

C.

Паразитный шкив

D.

Генератор, поз. 323015650

E.

Насос ОЖ, поз. 323019850

F.

Автоматический натяжитель

G.

Поликлиновый ремень для привода насоса ОЖ и генератора - поз. 323019750

H.

Теплообменник ЭБУ

I.

ЭБУ - поз. 323024850 (5A) - re. 323089150 (5B - 6A)
