Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 6

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

8

327 208 090 - 01 - 2005

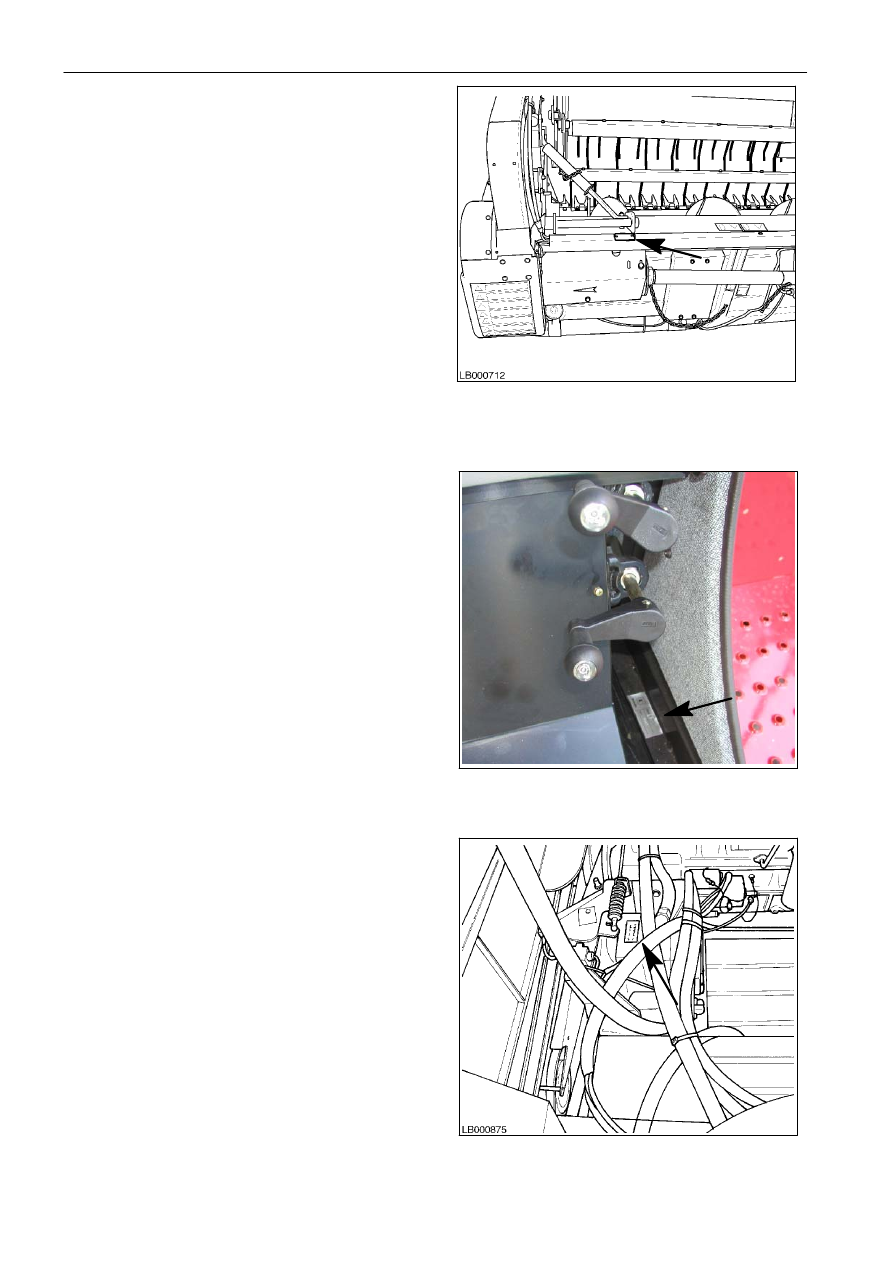

Идентификация жатки - Рис. 6

Тип и серийный номер выбиты на табличке,
расположенной на левой стороне рамы.

Идентификация кабины - Рис. 7

Табличка располагается в левой нижней части
сиденья оператора под рычагами управления
отверстиями подбарабанья.

Идентификация гидростатического насоса
Рис. 8

Табличка

располагается

на

передней

части

корпуса насоса.

6

7

8

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

9

327 208 090 - 01 - 2005

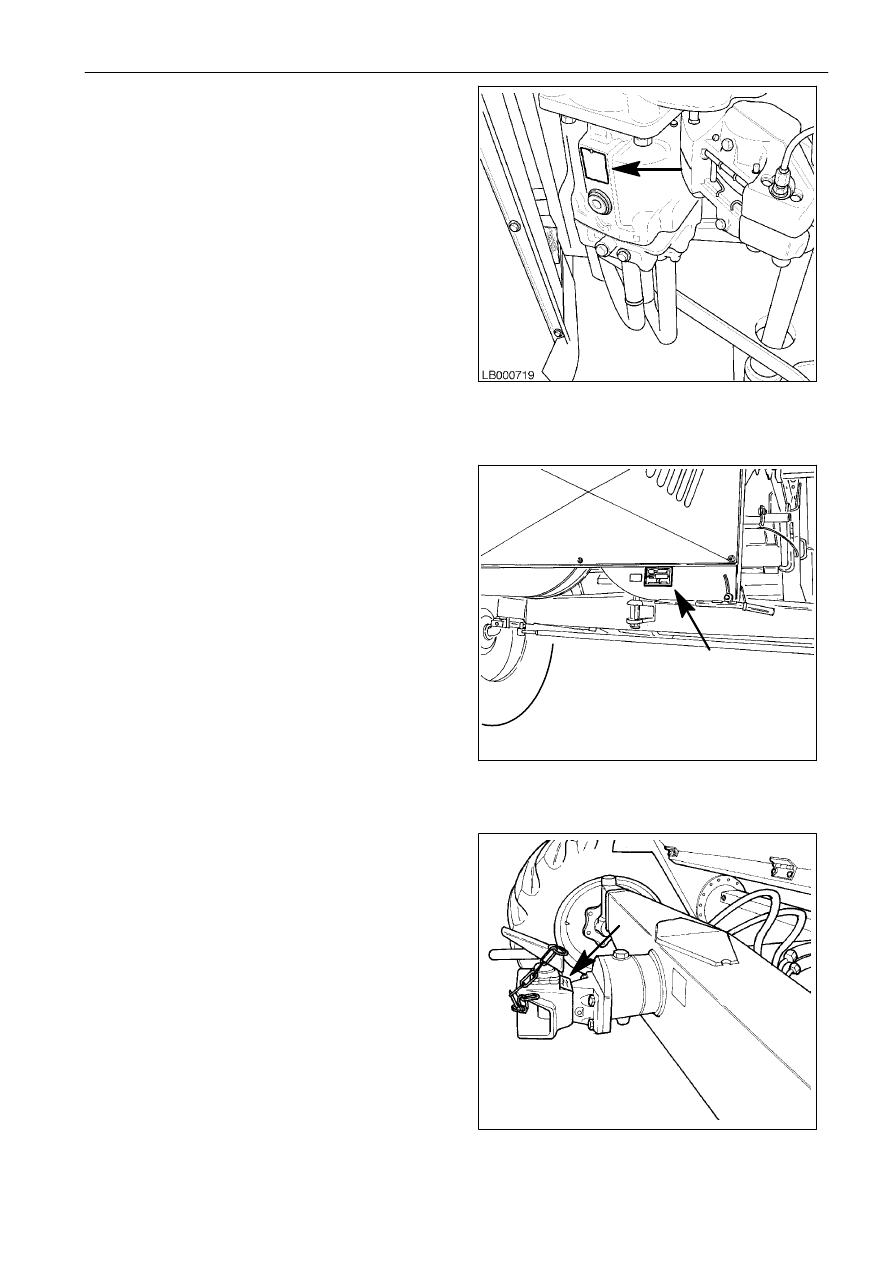

Идентификация гидростатического
двигателя
Рис. 9

Табличка располагается на нижней части корпуса
гидростатического двигателя.

Идентификация разбрасывателя
соломенной сечки (если установлен)
Рис. 10

Идентификационная

табличка

находится

на

правой

стороне,

рядом

с

для

регулировки

положения разбрасывателя соломенной сечки.

Идентификация буксировочного крюка
Rockinger (если установлен)
Рис. 11

Табличка

расположена

в

верхней

части

буксировочного крюка Rockinger.

9

10

11

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

10

327 208 090 - 01 - 2005

CAPACITIES, 5A - 5B - 6A

КОМПОНЕНТЫ

ОБЪЕМ дм

3

РЕКОМЕНДУЕМЫЕ

МЕЖДУНАРОДНЫЕ

КОМПОНЕНТЫ

ОБЪЕМ дм

(литры)

РЕКОМЕНДУЕМЫЕ

ПРОДУКТЫ

МЕЖДУНАРОДНЫЕ

ТУ

Система охлаждения

40

ANTI FREEZE

(рекоменд. 50% воды)

ASTM D 3306 or

BS 6580:1992

Топливный бак

450

Чистое и

отфильтрованное

дизельное топливо

-

Картер двигателя и фильтр

Только картер двигателя

18

16

BP TERRAC SUPER

MOTOR 15 W-40

API CH4

Бак тормозной жидкости и тормозная
система

0,30

ТОРМОЗНАЯ

ЖИДКОСТЬ BP DOT 4

SAE J 1704

Корпус коробки передач
и дифференциала

12

Конечные приводы

5,5x2

BP TERRAC SUPER

GEAR 80W-90

API GL5

Нижняя пара сопряженных конических
шестеренразгрузчика бункера

0,50

GEAR 80W-90

Сервисный бак гидравлической
системы (система)

20 (31)

BP SUPER

DIN 51524 Часть 3

Бак гидростатического привода
(система)

20 (44)

BP SUPER

HYDRAULIC 46

DIN 51524 Часть 3

Пара сопряженных конических
шестеренэлеватора бункера

0,22

Верхняя пара сопряженных конических
шестеренразгрузчика бункера

0,15

BP ENERGREASE

LC2 M

NLGI 2

Пара сопряженных конических
шестеренразбрасывателя
соломенной сечки

0,35

LC2 M

Опоры наружных роликов гусеницы

0,25x2

BP TERRAC SUPER

MOTOR 15W-40

API CH4

Компрессор

0,26

(210 граммов)

SANDEN SP-20

-

Система кондиционирования воздуха

2100 граммов

R134a

-

Масленки

-

BP ENERGREASE

LC2 M

NLGI 2

Масленки для масла

-

BP SUPER

HYDRAULIC 46

DIN 51524 Тип 3

Омыватель лобового стекла

1,50

BP SCREENWASH

-

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

11

327 208 090 - 01 - 2005

TECHNICAL SPECIFICATIONS

5A

5B

6A

ПОДАЮЩЕЕ ОБОРУДОВАНИЕ

ЖАТКА

- Устройство Terra Control . . . . . . . . . . . . . . . . . . . . . . . .

стандартное

- Устройство GSA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

дополнительное

Нож . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

с ножевыми элементами, закрепленными

винтами

- ширина резания

см

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

420

÷ 600

480

÷ 660

- высота разрезания (мин. и макс.)

мм

. . . . . . . . . . . . .

40

÷ 1320

- частота резания

ходов в минуту

. . . . . . . . . . . . . . . .

1220

Шн ек . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

двойной шнек с храповым ограничителем

крутящего момента

- сочлен ен н ые пальцы . . . . . . . . . . . . . . . . . . . . . . . . . . .

расположены по всей ширине

Мотовило . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

с шестью стержнями

- привод . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

цепного типа с ограничителем крутящего

момента муфты сцепления

- вертикальное и горизонтальное позиционирование

электрогидравлический органуправления

- вариатор скорости . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

с электрическим приводом

(скорость вращения 13-60 об/мин)

ПЕРЕДНИЙ ЭЛЕВАТОР

многопрофильного типа

- н ижн ий ролик . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

плавающий

- цепи для опоры штанг

к-во

. . . . . . . . . . . . . . . . . . . . . .

3

4

- защита . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ограничитель крутящего момента

с пружинной нагрузкой

- скорость верхнего вала

об/мин

. . . . . . . . . . . . . . . . . .

415

- скорость нижнего вала

об/мин

. . . . . . . . . . . . . . . . . .

553

- приводной ремень элеватора . . . . . . . . . . . . . . . . . . .

совмещенный клиновой ремень

- механизм реверсирования . . . . . . . . . . . . . . . . . . . . . .

с помощью рычага, расположенного возле

сиденья оператора

ОБОРУДОВАНИЕ ДЛЯ ОБМОЛОТА

- улавливатель камн ей . . . . . . . . . . . . . . . . . . . . . . . . . .

на входе, открыт снаружи, с фиксатором

БИТЕР

- тип: зерн о/кукуруза . . . . . . . . . . . . . . . . . . . . . . . . . . . .

с 8 стержнями

- тип: рис . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

стержни с 12 зубьями с чугунными опорами

- ширина корпуса

мм

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1346

1600

- диаметр

мм

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

600

- ремень вариатора

¹

. . . . . . . . . . . . . . . . . . . . . . . . . . .

1

2

- привод вариатора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

электрогидравлический

- скорость вращения

об/мин

. . . . . . . . . . . . . . . . . . . . . .

380

÷ 1210

430

÷ 1310
