ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

8-16

45

46

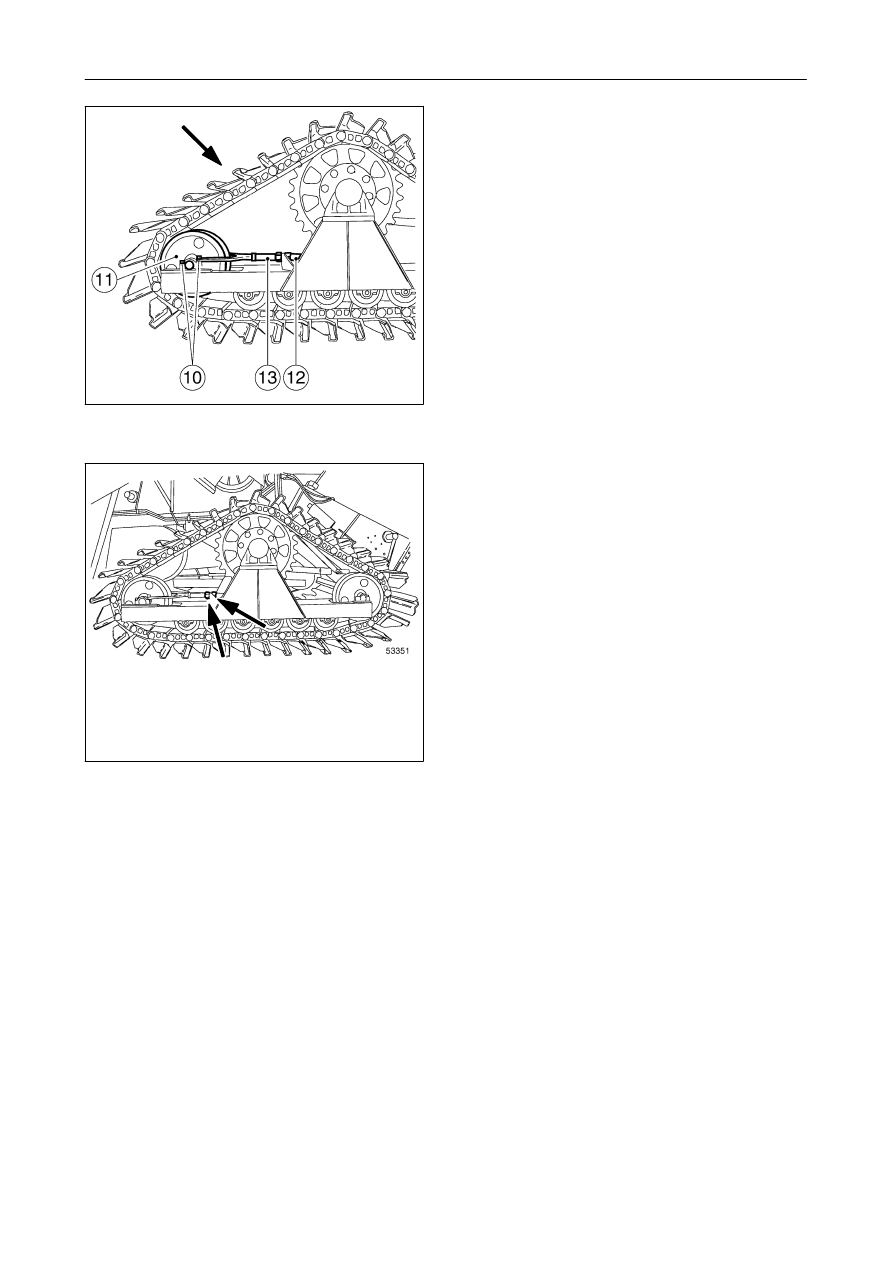

Натяжение гусеничной цепи

Проверьте

натяжение

гусеничной

цепи:

гусеничная

цепьдолжна

раскачивать

ся

в

средней

части

между

передним

холостым

роликом и ведущей звездочкой на 30-40 мм.

ПРИМЕЧАНИЕ: если гусеничная цепь будет
слишком сильно натянута, начнется вибрация
машины; если же гусеничная цепь будет слабо
натянута, она может соскочить

во время

движения комбайна.

Выполняется следующим образом:

1.

отпустите четыре гайки (10) которые крепят
холостой ролик (11) к раме гусеницы;

2. ослабьте захват (12);

3. поверните натяжное устройство (13) таким

образом,

чтобы

получитьнатяжение,

указанное выше;

4. затяните

гайки (10)

крепящие

холостой

ролик (11);

5. зафиксируйте захват (12);

6. Заправьте смазкой Fendt Extra Grease EP

две масленки, см. рис. 46.
Повторите

эту

операцию

на

противо-

положной стороне.

РАЗДЕЛ 8

8-17

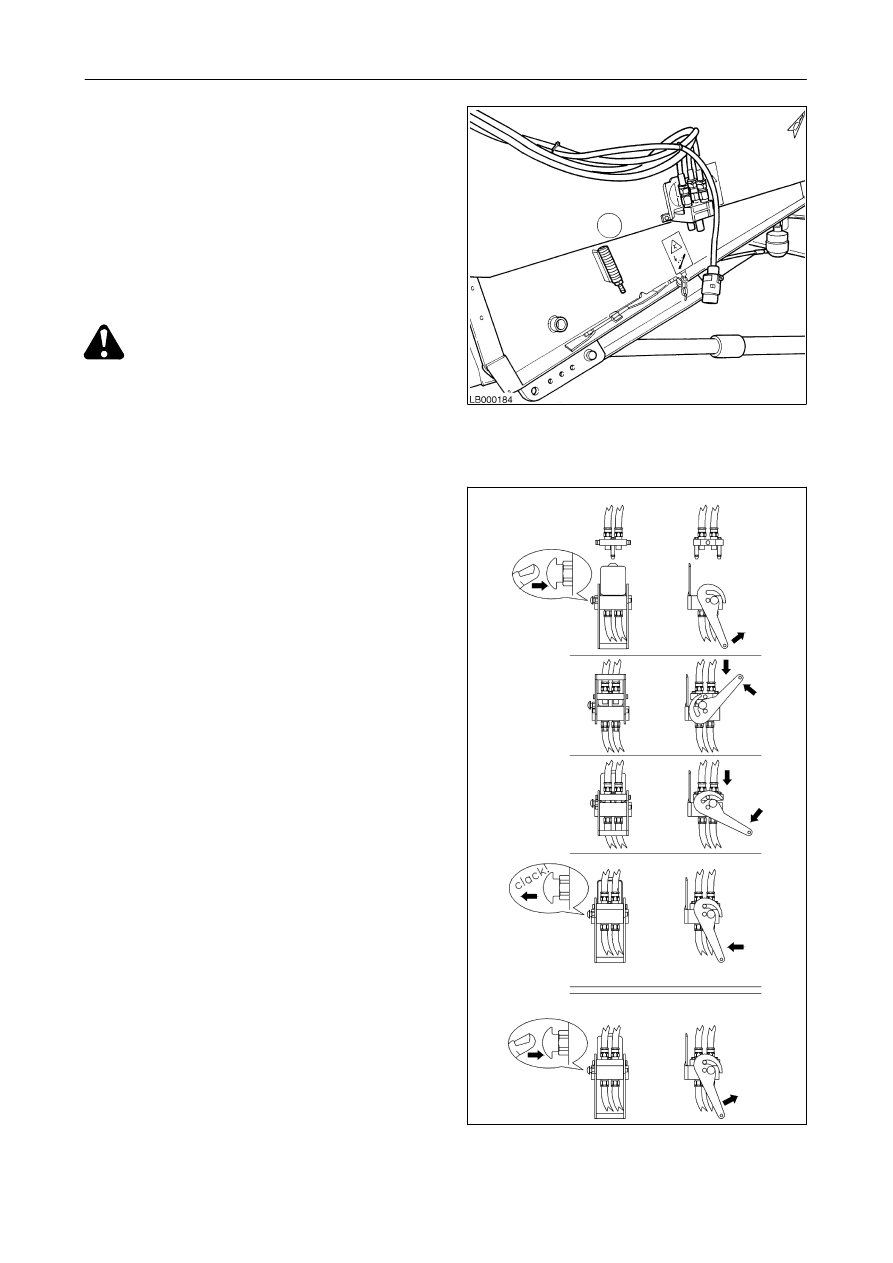

БЫСТРОСЪЕМНЫЕ ШТУЦЕРЫ -
рис. 47 - 48

Для

облегчения

соединения

труб

гидравлической

системы

между

жаткой

и

машиной можно приобрести быстросъемное
соединение,

позволяющее

одновременно

подсоединятьи

отсоединятьвсе

трубы

гидравлической системы.

ПРЕДОСТЕРЕЖЕНИЕ:

риск

выброса

жидкости под высоким давлением.
Хотя данное устройство предназначено

для

работы

под

давлением,

в

целях

безопасности

мы

рекомендуем

понизить

давление перед выполнением любых операций
по подключению и отключению.

ВАЖНОЕ ЗАМЕЧАНИЕ: осторожно очистите
неподвижные

и

подвижные

детали

перед

подсоединением.

Включение

Выполняется следующим образом:

a. Поднятькрышку на неподвижной детали;

b. Нажатьпредохранитель

ную

нажимную

кнопку и одновременно поднятьрычаг;

с. Установитьподвижную

частьна

неподвижную и вставитьнаправляющие
штифты в соответствующие отверстия;

d. Уложите штифты на профили кулачков и

поверните рычаг до упора.

ПРИМЕЧАНИЕ: соединение выполнено, когда
щелкает предохранительная нажимная кнопка.

Отключение

Выполняется следующим образом:

а. Нажатьпредохранитель

ную

нажимную

кнопку и одновременно поднятьрычаг для
того, чтобы разблокироватьштифты.

b. Установитьподвижную частьна подходящую

опору.

с. Закрытькрышку неподвижной части.

47

48

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

8-18

49

50

51

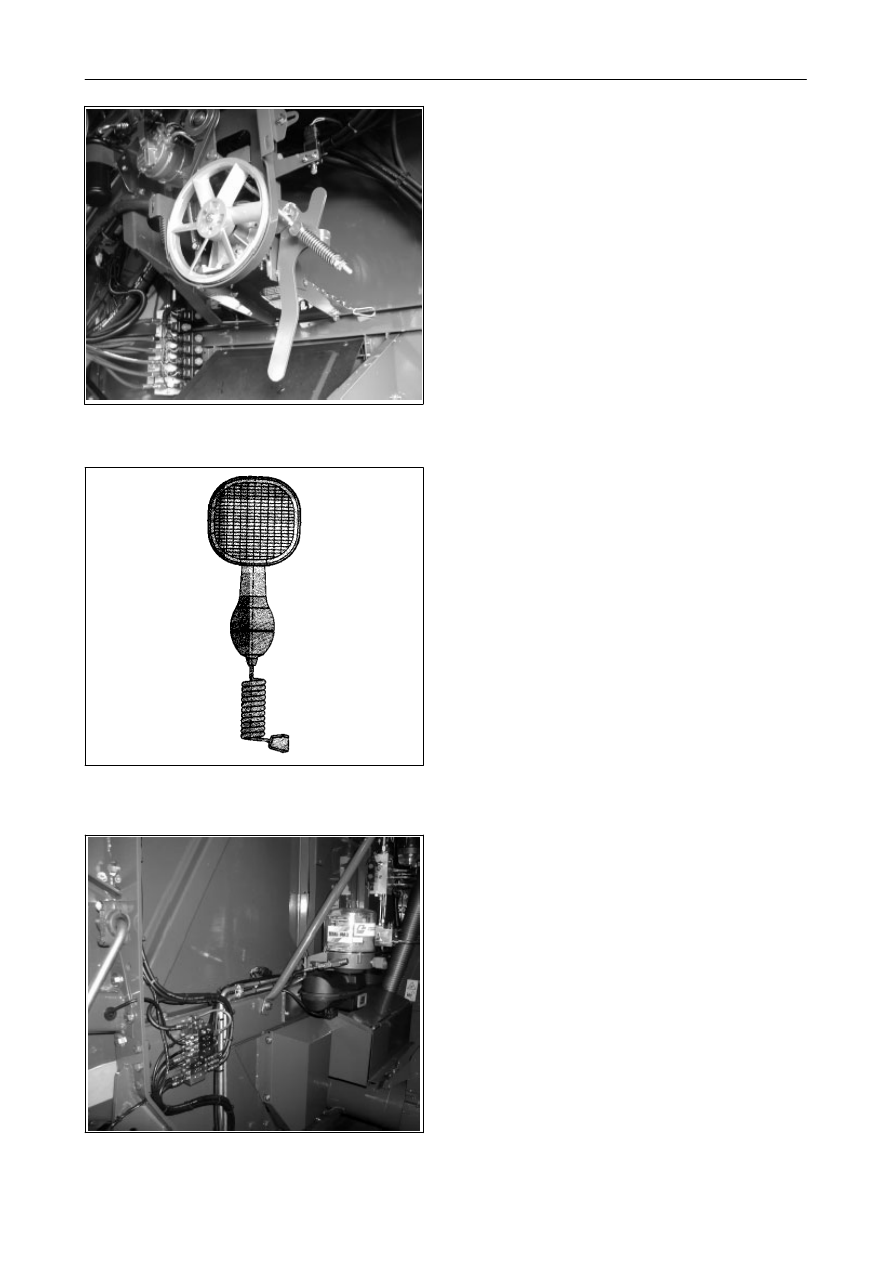

СЛУЖЕБНЫЙ

ВОЗДУШНЫЙ

КОМ-

ПРЕССОР
Рис. 49

Данное

устройство,

укомплектованное

резервуаром, обеспечивает подачу сжатого
воздуха в любой момент времени.

Благодаря этому техническое обслуживание
(очистка

воздушных

фильтров

двигателя,

воздушных фильтров кабины, отсека двигателя
и т. д.) легко выполнятьдаже, если машина
находится в полевых условиях.

ДОПОЛНИТЕЛЬНАЯ

ПЕРЕНОСНАЯ

ЛАМПА
Рис. 50

Переносные

осветительные

приборы

поставляются

в

качестве

дополнительного

оборудования (галогеновая лампа мощностью 55
Вт).

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Рис. 51

Данное устройство, состоящее из резервуара,
насоса и различных измерительных устройств,
обеспечивает надлежащую смазку во всех
необходимых точках смазки.

Разумеется, в резервуар необходимо регулярно
добавлятьчистую смазку.

9-1

РАЗДЕЛ 9

СПЕЦИФИКАЦИИ И ТЕХНИЧЕСКИЕ ДАННЫЕ

ПРИМЕЧАНИЕ:

приведенные

ниже

технические

характеристики

являются

ориентировочными

и

могут

незначительно изменяться в зависимости от типа комбайна
и (или) условий уборки урожая.

КОЛЕСА И ШИНЫ

ПРЕДОСТЕРЕЖЕНИЕ:

на

комбайн

могут

устанавливаться

только

шины,

указанные

производителем. Если применяются не фирменные

шины, они должны иметь тот же самый размер и прочность,
как и у фирменных шин (при установке диагональных шин
см. номер ”PR”, при установке радиальных шин см.
нагрузочную способность, например 167 A8). Необходимо в
обязательном порядке выдерживать рекомендованную
величину давления в шинах. Давление должно проверяться
с установленной жаткой, поднятой над грунтом.

Применяйте только фирменные ободы с установленными на
них указанными шинами. Только такое сочетание шин и
размера обода разрешено производителем согласно весу
машины, ее ширине и пределам скорости на дорогах.

Ободы должны удовлетворять требования в отношении
максимальной ширины, разрешенной на общественных
дорогах, а также должны соответствовать местным нормам.

МОМЕНТЫ ЗАТЯЖКИ КОЛЕСНЫХ ГАЕК

Гайки передних колес

550 Нм -56 кгм

Болты задних колес

304 Нм -31 кгм

ПРЕДОСТЕРЕЖЕНИЕ: не разрешается движение по
дорогам с заполненным зерновым бункером.
