Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство оператора - часть 57
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
8-12
32
33
16
14
11
12
13
34
15
17
19
18
21
22
20
8
9

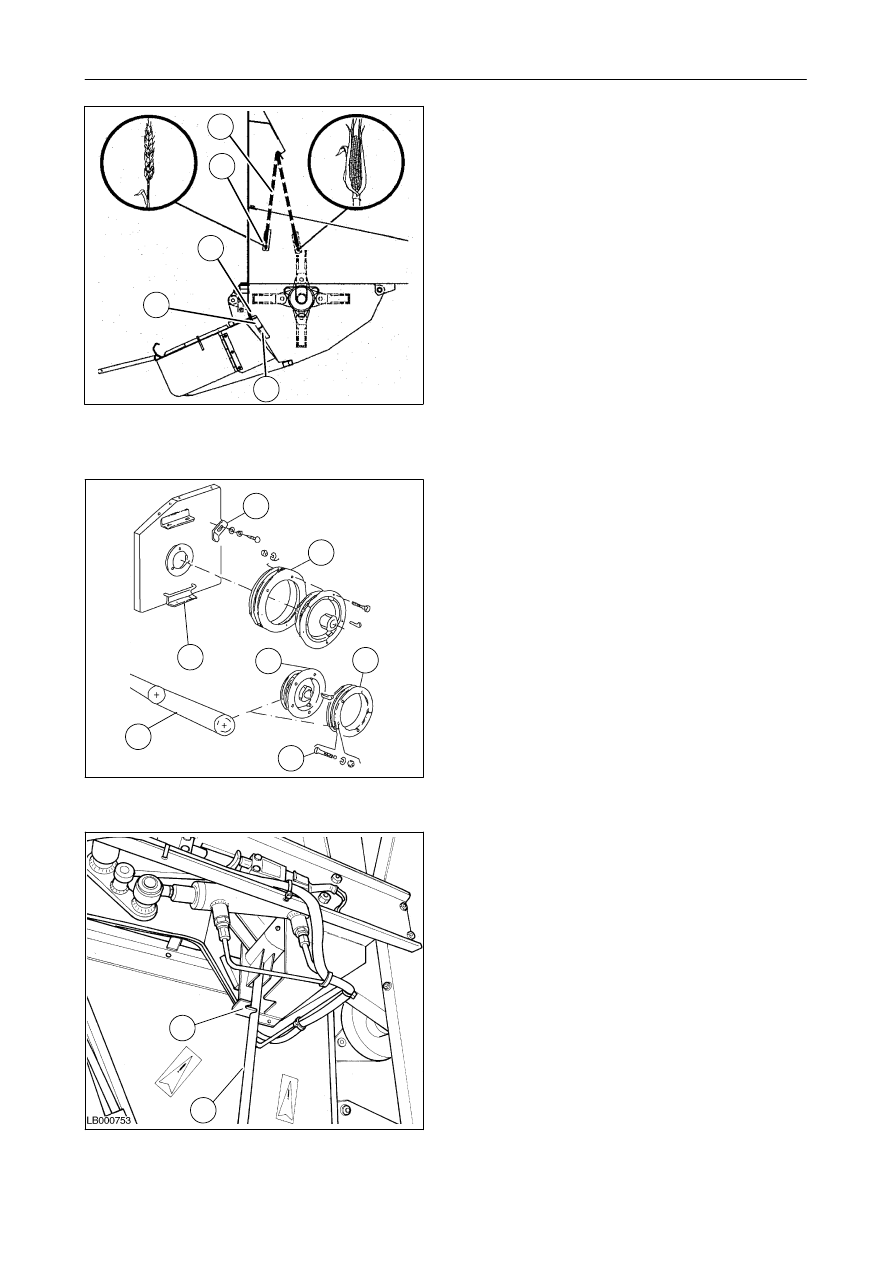

КАЧЕСТВО РЕЗАНИЯ - рис. 31
Рубящая планка (5) может работатьв трех
различных
положениях;
ее
регулировка
осуществляется с помощью кулачка (6). При
приближении рубящей планки (5) к ротору
резание становится более мелким.
Отпустите винты (3) с обеих сторон, поверните
кулачок (6) в нужное положение и проверьте,
чтобы
прорезь(7)
была
расположена
на
захвате (4).
Закрепите винты (3).
СОЛОМОРЕЗКА ДЛЯ КУКУРУЗЫ

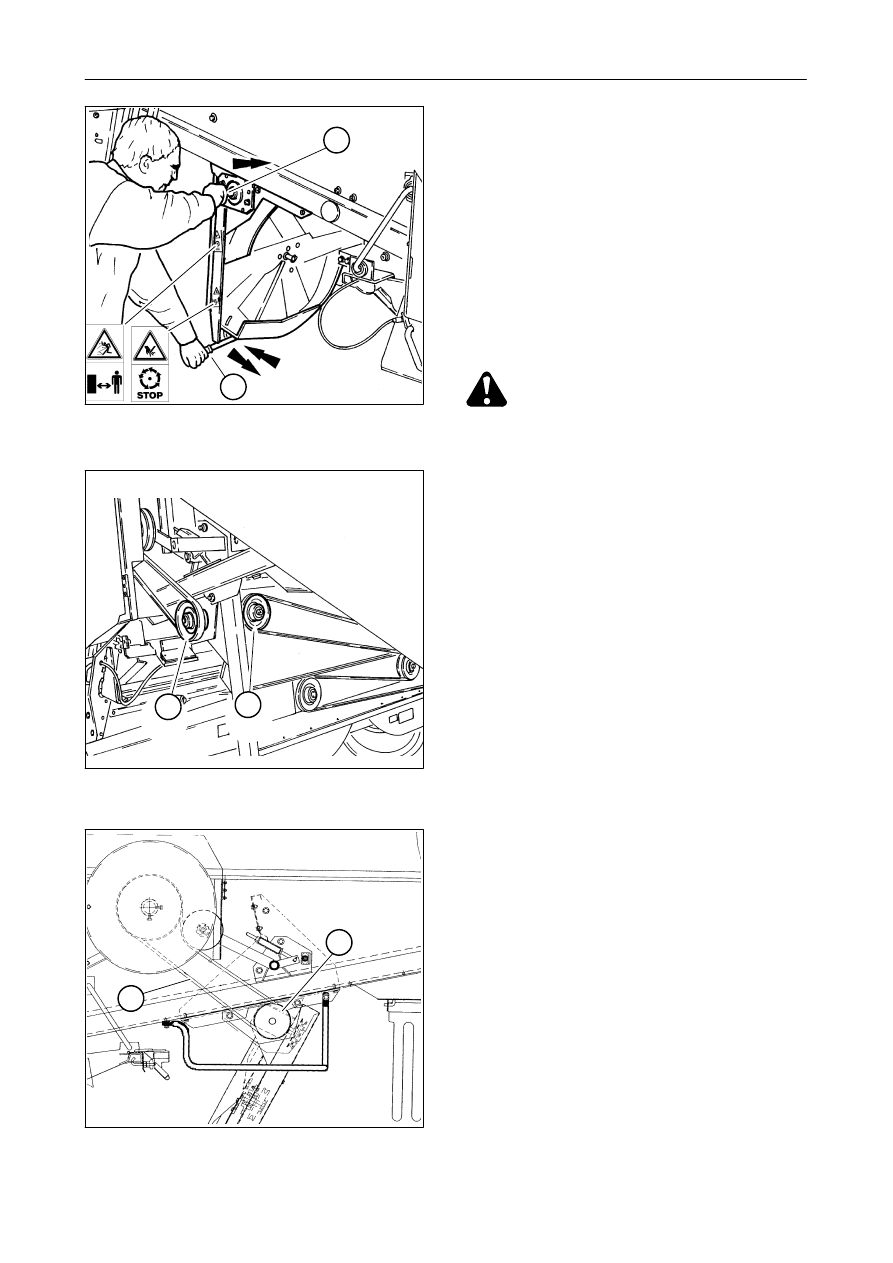

Рис. 32 - 34
Для того чтобы отрегулироватьсоломорезку для
кукурузы, необходимо выполнитьследующее:
1.
ослабьте ремень (17) с помощью рычага (18).
2. Снизьте
скорость
вращения
ротора
соломорезки,
для
чего
необходимо
установитьшкив (11) большего диаметра на
существующий шкив (12) и затянутьего при
помощи винтов (13).
3. Снимите приводной шкив (14) и поместите
его
в
соответствующий
корпус
(15),
прикрепив его к внутренней опоре узла
муфты сцепления при помощи шайбы (16).
4. Натяните ремень(17), установив рычаг (18) в
соответствующий корпус (19), специально
предназначенный для кукурузы.
5. Отверните винты (3) с обеих сторон;
6. Поверните рубящую пластину (5) на 180
°
таким
образом,
чтобы
ее
гладкая
поверхностьбыла обращена к ротору.
7.
Прикрепите
рубящую
пластину
(5)
при
помощи винтов (3), законтрив их в самом
дальнем положении от ротора.
8. Отверните винты (8) крепления дефлек-
тора (9).
9. Передвиньте
дефлектор
(9)
вперед
и
зафиксируйте его при помощи винтов (8) для
того, чтобы стержни кукурузного початка не
выбрасывалисьв направлении клавишного
соломотряса.
Данная
операция
используется только при сборе урожая
кукурузы.
ПРИМЕЧАНИЕ: для того чтобы дефлектор
(9) перемещался без труда, с обеих сторон
предусмотрены
проставки;
будьте
осторожны, чтобы не потерять их.
10. Отверните винты (20) крепления крышки
контрножа.
11. Снимите крышку (21) и по-одному извлеките
контрножи (22).
