ХРАНЕНИЕ МАШИНЫ

7-4

8-1

РАЗДЕЛ 8

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ: 1. Если вы будет устанавливать

изделия, изготовленные не
компанией FENDT, например
жатку, соломорез- ку и другое
оборудование, эти изделия
должны иметь сертификат СЕ
согласно пра- вилам техники
безопасности.

Применение

оборудования, не имеющего
указанный выше сертификат,
может послу- жить причиной
сбоев в работе комбайна, а
также

отри-

цательным

образом

повлиять

на

его

надежность.
FENDT

не

несет

ответственности

за

какие-

либо повреждения, вызван-
ные применением нефирмен-
ных

жаток

или

другого

основного

и

вспомогатель-

ного оборудования.

2. Перечисленное ниже допол-

нительное

оборудование

в

некоторые

страны

может

поставляться

как

стан-

дартное.

3. Для других стран некоторая

часть этого вспомогательного
оборудования

может

быть

недоступна.

ВСПОМОГАТЕЛЬНЫЙ

ГИДРОЦИЛИНДР

ПОДЪЕМА

ЖАТКИ

С

УСТРОЙСТВОМ

ОТКЛЮЧЕНИЯ С КРЕСЛА ОПЕРАТОРА

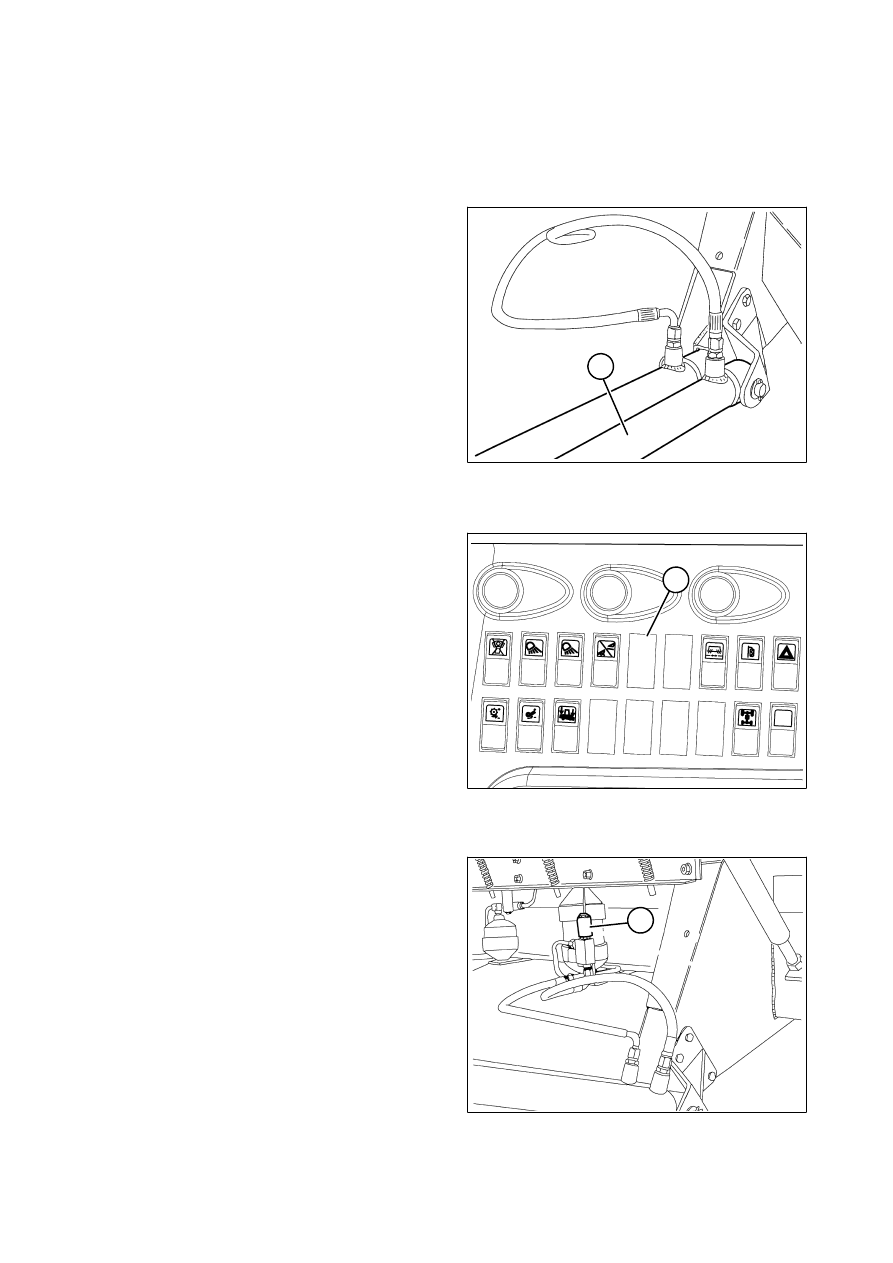

Рис. 1 - 3

Вспомогательный цилиндр (1) должен исполь-
зоваться в случае установки нефирменного или
фирменного вспомогательного оборудования,
как на жатку для зерновой культуры, так и на
жатку для кукурузы, которое увеличивает вес
жатки.

ПРИМЕЧАНИЕ: для получения более подробной
информации обращайтесь к дилеру вашего
региона.

Включение

вспомогательного

цилиндра

выполняется при помощи кнопки (2) на панели
приборов,

которая

воздействует

на

электромагнитный клапан (3).

Данное

устройство

предназначено

для

устранения

необходимости

удалять

вспомогательный гидроцилиндр в том случае,
если

вам

потребуется

применитьсистему

«Terra-Control».

1

2

3

1

3

2

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

8-2

4

5

6

1

2

4

1

3

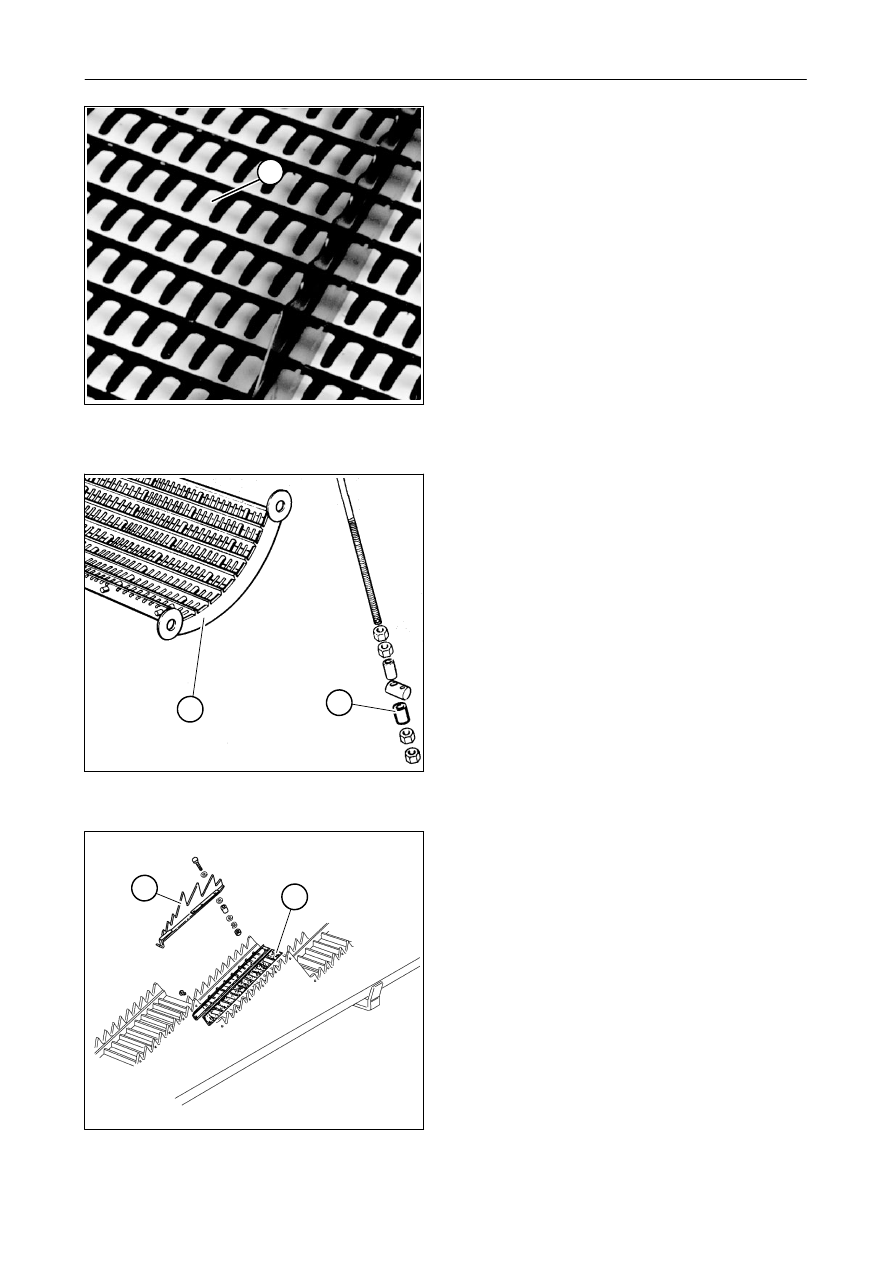

ВЕРХНЕЕ СИТО ДЛЯ КУКУРУЗЫ - рис. 4

Верхнее сито CZ 4 (1) с удлиненными элементами
существенно повышает эффек- тивностьсбора
кукурузы.

ОБОРУДОВАНИЕ ДЛЯ ОБМОЛОТА
КУКУРУЗЫ
Рис. 5 и 6

Указанное ниже оборудование предназначено
для уборки кукурузы:

D

подбарабанье для кукурузы (1)

D

блокировочная

втулка

отверстия

подбарабанья (2)

D

стеблеподъемные грабли (3)

D

боковые уплотнения (4) между боковыми
стенками

и

корпусом

клавишного

соломотряса.

Вспомогательное оборудование, поставляемое
дополнительно:

D

регулируемое верхнее сито CZ4.

D

верхнее сито с постоянными отверстиями
диаметром 22 или 26 мм

D

нижние сита с постоянными отверстиями
диаметром 18 мм

D

дополнительный цилиндр подъема жатки

РАЗДЕЛ 8

8-3

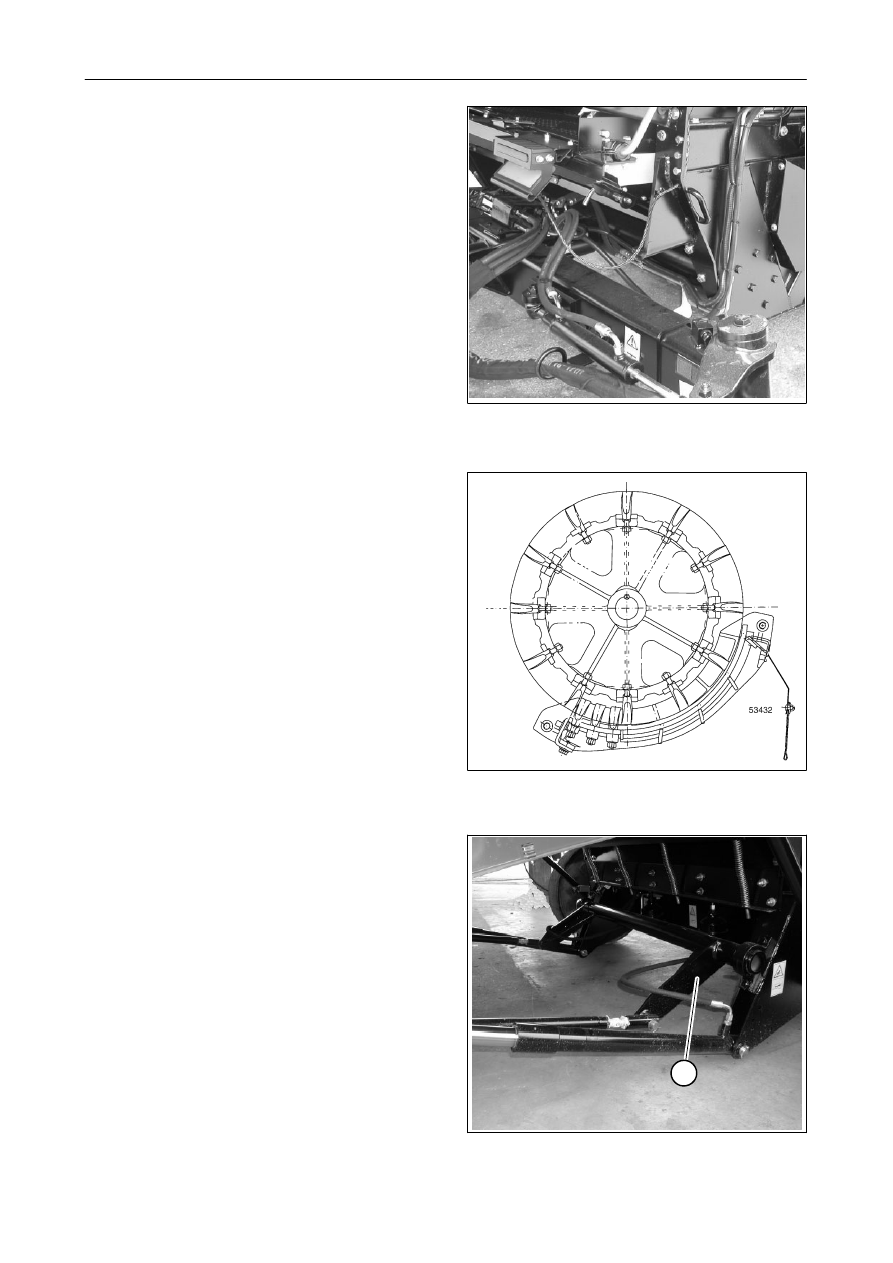

ЗАДНИЕ ВЕДУЩИЕ КОЛЕСА - рис. 7

Данный вариант предназначен для работы на
вязких почвах.

Это обеспечивает хороший привод при хорошем
выдерживании направления.

ОБОРУДОВАНИЕ ДЛЯ ОБМОЛОТА РИСА -
рис. 8

Указанное ниже оборудование предназначено
для уборки риса:

D

Цилиндр для риса.

D

Подбарабанье для риса.

Вспомогательное оборудование, поставляемое
дополнительно.

D

Гусеницы.

D

Регулируемое верхнее сито CS4.

D

Нижнее сито с постоянными отверстиями
диаметром 16 или 18 мм.

D

Оси и валы для гусениц.

D

Регулировочные шайбы для цилиндра.

УСИЛИВАЮЩИЕ ОПОРЫ КОРПУСА
ГЛАВНОГО ПРИЕМНОГО ЭЛЕВАТОРА -
рис. 9

Данное устройство рекомендовано для рынков,
где сбор урожая происходит на неровной
поверхности и комбайны двигаются с жаткой,
подсоединенной к машинам.

7

8

9

1
