РЕГУЛИРОВКА:

5-10

21

22

23

1

2

5

6

7

3

1

3

2

4

2

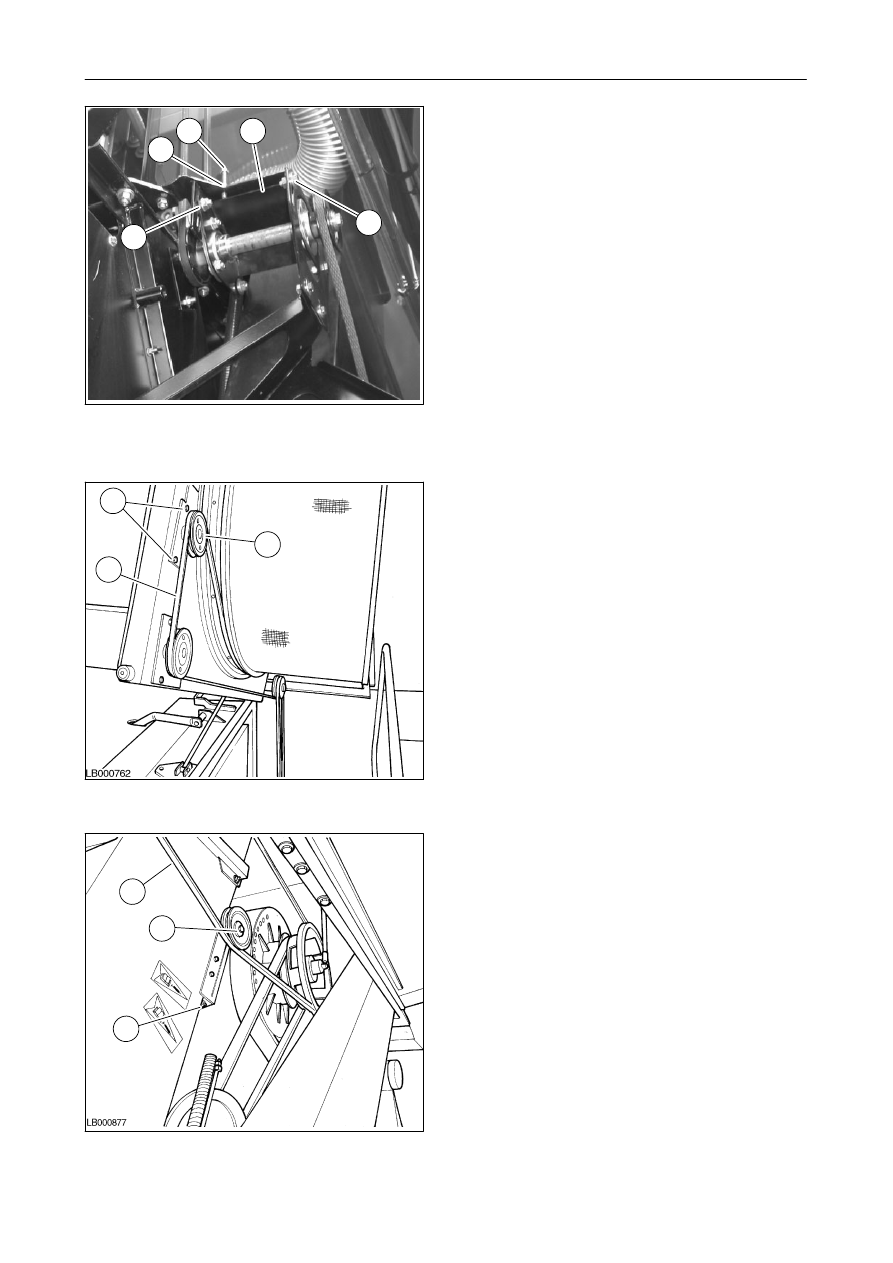

21. ПРИВОДНЫЕ

РЕМНИ

ВРАЩАЮ-

ЩЕГОСЯ ПЫЛЕУЛОВИТЕЛЯ
Рис. 21 и 22

Приводной ремень

Натяжение ремня осуществляется путем
передвижения

натяжного

устройства (1)

вниз.

Ослабьте два винта (2);

Ослабьте гайку (3), передвиньте натяжное
устройство (1),

поворачивая

шпильку (4),

после чего затяните винты (2) и гайку (3).

Натяжение

ремня

будет

считаться

правильным,

если

после

приложения

нагрузки в 5 Н в центре ремня отклонение
ремня составит 10 мм.

Приводной ремень

Для обеспечения правильного натяжения
ремня необходимо выполнитьследующее:

-

разблокируйте и поверните вращающийся
пылеуловитель(4) вверх;

-

отпустите

два

винта (5),

передвиньте

натяжное устройство (6) вперед; данная
операция облегчается благодаря наличию
внутренней боковой стяжки;

-

после этого затяните два винта (5),
опустите вращающийся пылеуловитель(4)
и прикрепите его к радиатору при помощи
двух

соответствующих

крепежных

элементов.

Натяжение

ремня

будет

считаться

правильным,

если

после

приложения

нагрузки в 10 Н в точке (7), отклонение ремня
составит 10 мм.

22. ГЛАВНЫЙ

РЕМЕНЬ

ТРАНСМИССИИ

ВРАЩАЮЩЕГОСЯ ПЫЛЕУЛОВИТЕЛЯ
- Рис. 23

Натяжение

ремня

будет

считаться

правильным,

если

после

приложения

нагрузки в 10 Н в точке (1), отклонение ремня
составит 10 мм.

В случае необходимости отпустите винт (2) и
затяните гайку (3) таким образом, чтобы
было

получено

правильное

натяжение

ремня; после этого затяните винт (2).

РАЗДЕЛ 5

5-11

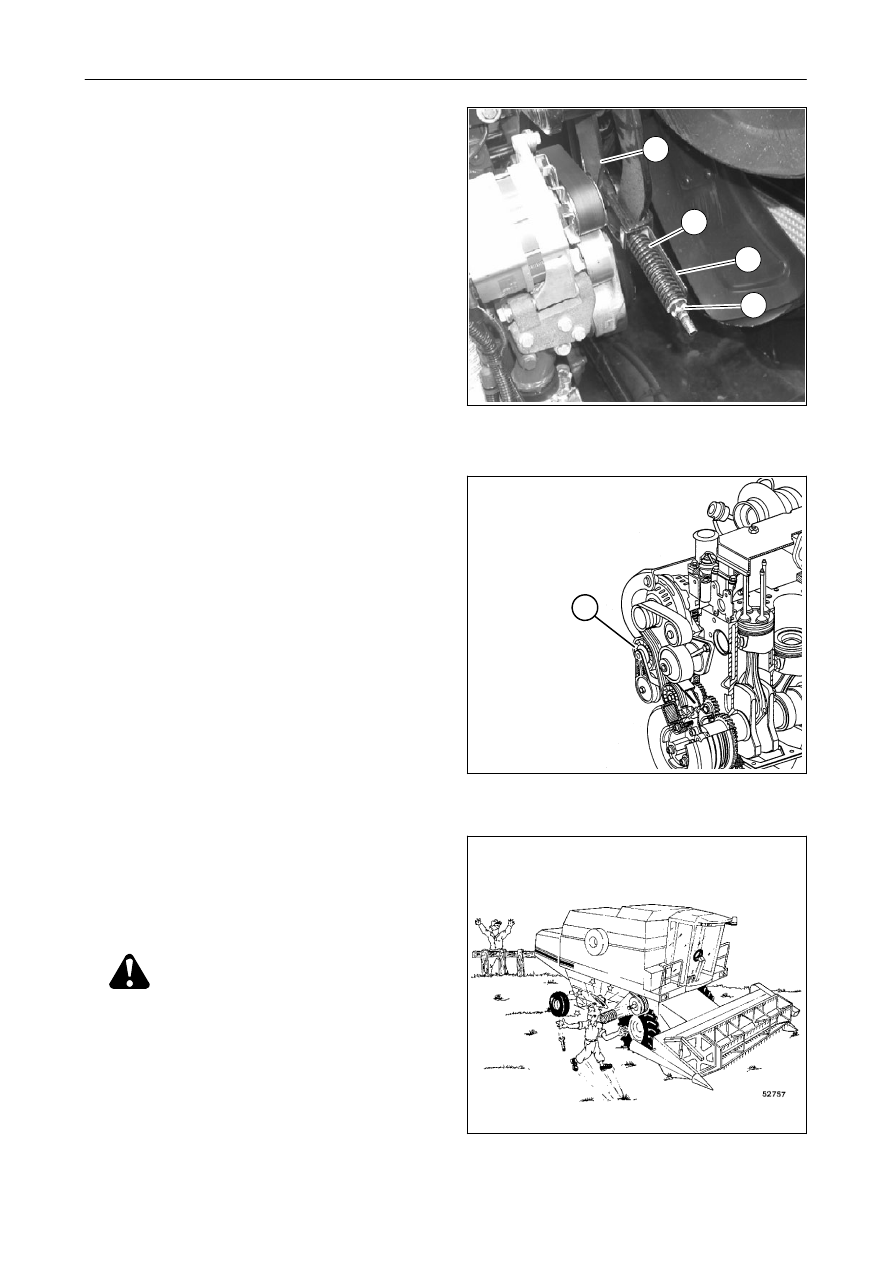

23. ПРИВОДНОЙ РЕМЕНЬ ВЕНТИЛЯТОРА

РАДИАТОРА
Рис. 24

В

данном

приводе

предусмотрено

автоматическое натяжное устройство (1),
которое

обеспечивает

постоянное

натяжение ремня.

Натяжение

поддерживается

давлением

пружины (2).

Длина пружины должна бытьсогласована с
соответствующим указателем (3).

Для

выполнения

регулировки

затяните

гайки (4).

24. ПРИВОДНОЙ РЕМЕНЬ ГЕНЕРАТОРА

Рис. 23

Натяжение ремня обеспечивается натяж-
ным устройством (1), за счет постоянного
давления внутренней пружины.

25. РЕМЕНЬ ВАРИАТОРА ЦИЛИНДРА

Рис. 26

Натяжение

данного

ремня

выполняется

автоматически.

ОПАСНО: категорически запреща-
ется

отворачивать

гайку

дисков

вариатора

цилиндра

без

специальных

инструментов.

Данная

операция

должна

выполняться

только

квалифицированным персоналом вашего
дилера.

24

25

26

1

2

1

3

4

РЕГУЛИРОВКА:

5-12

27

28

29

20 Н = 10 мм

20 Н = 10 мм

2

1

2

3

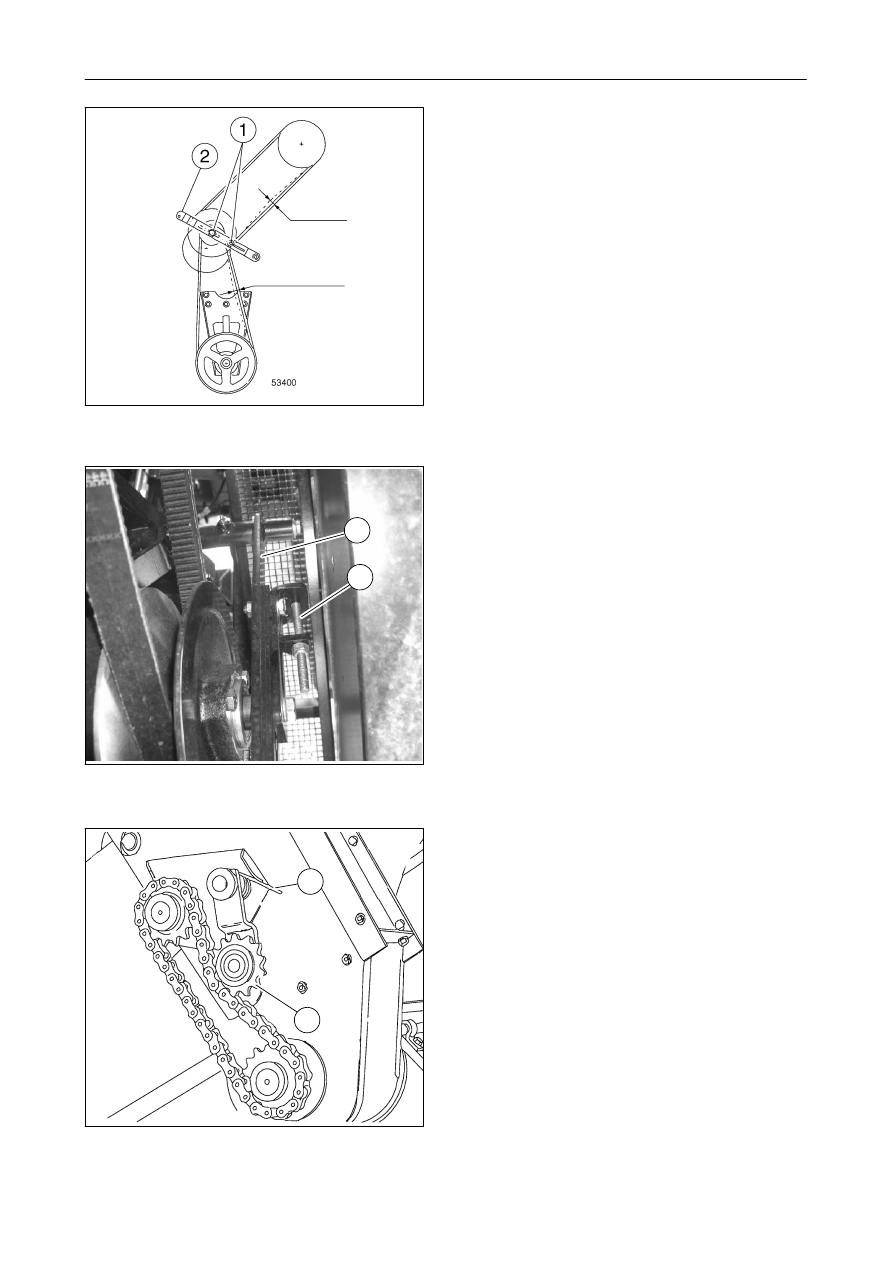

26. РЕМНИ ВАРИАТОРА ВЕНТИЛЯТОРА

Рис. 27 и 28

Регулировка натяжения ремня выполняется
следующим образом:

1. запустите двигательи включите моло-

тилку;

2. установите скоростьвращения венти-

лятора

средней

между

скоростью

холостого хода и максимальной (около 700
об/мин);

3. остановите

молотилку

и

выключите

двигатель;

4. отпустите винты (1) с обеих сторон;

5. передвиньте

вариатор

вдоль

паза

опорного звена (2) при помощи натяжного
устройства (3);

6. ремни

будут

считаться

натянутыми

правильно,

если

после

приложения

усилия в 20 Н в центре каждого участка
ремня отклонение ремня составит 10 мм;

7. затяните винты (1).

27. ПРИВОДНАЯ ЦЕПЬ ВЕРХНЕГО ШНЕКА

НЕДОМОЛОТА - Рис. 29

Натяжение ремня обеспечивается натяж-
ным устройством (2), за счет постоянного
давления внутренней пружины (1).

РАЗДЕЛ 5

5-13

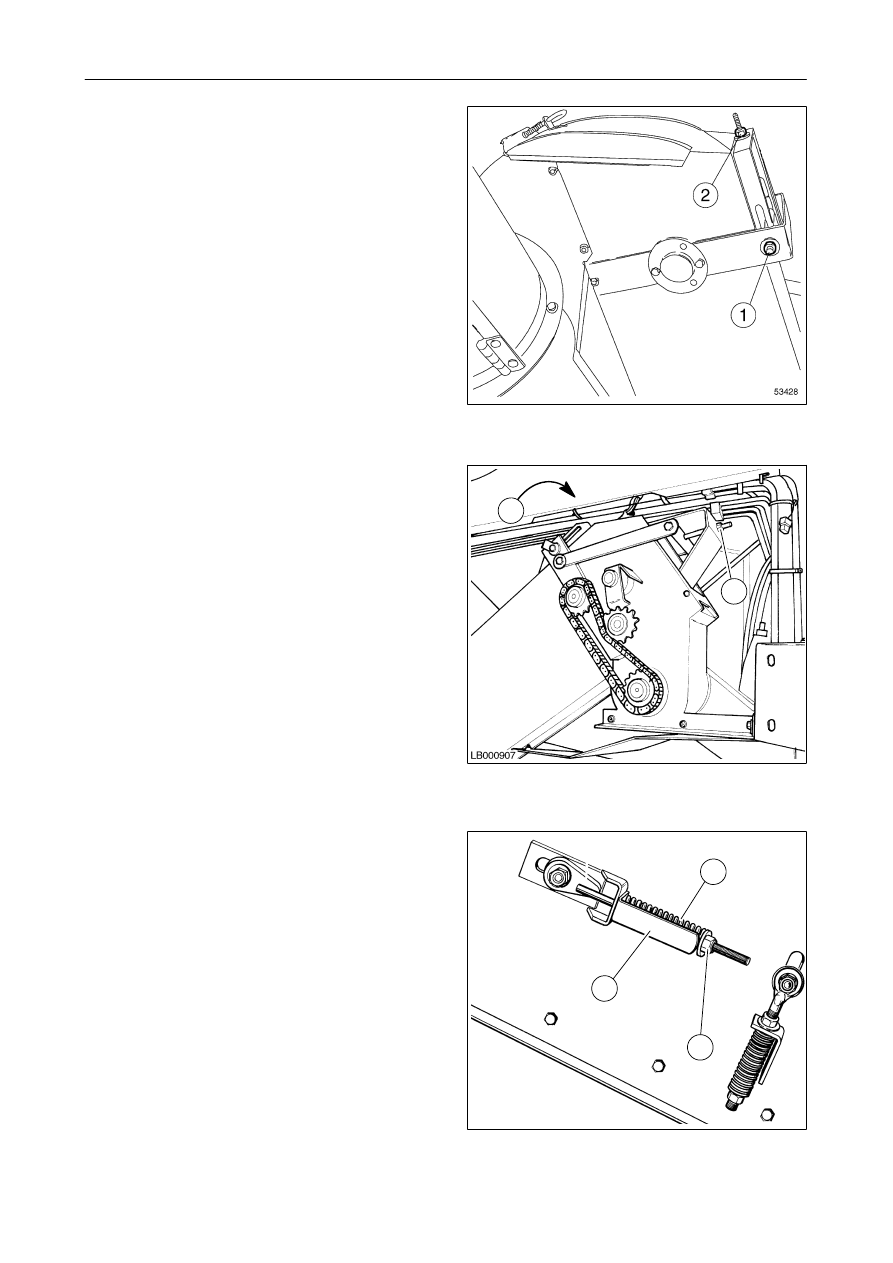

28. ЦЕПЬ ЭЛЕВАТОРА ЗЕРНА

Рис. 30

Регулярно проверяйте натяжение цепи и
регулируйте ее в случае необходимости.

Выполняется следующим образом:

1. отпустите гайки (1);

2. отрегулируйте гайку затяжного устрой-

ства (2);

3. через нижний люк элеватора проверьте,

чтобы цепьбыла натянута, но при этом
могла перемещаться поперек зубчатого
колеса;

4. затяните гайки (1).

29. ЦЕПЬ ЭЛЕВАТОРА НЕДОМОЛОТА

Рис. 31

Регулярно проверяйте натяжение цепи и
регулируйте ее в случае необходимости.

Выполняется следующим образом:

1. отпустите гайки (1);

2. отрегулируйте гайку затяжного устрой-

ства (2);

3. через нижний люк элеватора проверьте,

чтобы цепьбыла натянута, но при этом
могла перемещаться поперек зубчатого
колеса;

4. затяните гайки (1).

30. ЦЕПЬ ГЛАВНОГО ПРИЕМНОГО ЭЛЕ-

ВАТОРА
Рис. 32

Натяжение

данной

цепи

выполняется

автоматически;

тем

не

менее,

при

необходимости

натяжение

цепи

можно

отрегулировать. Для этого поворачивайте
гайки

(3)

с

обеих

сторон

(при

этом

пружина (1) будет сжиматься) до тех пор,
пока длина пружины не установится в
соответствии с указателем (2).
