ПОЛЕВЫЕ РАБОТЫ

3-26

74

75

76

4

A

A

B

B

3

2

1

ЗЕРНОВОЙ БУНКЕР

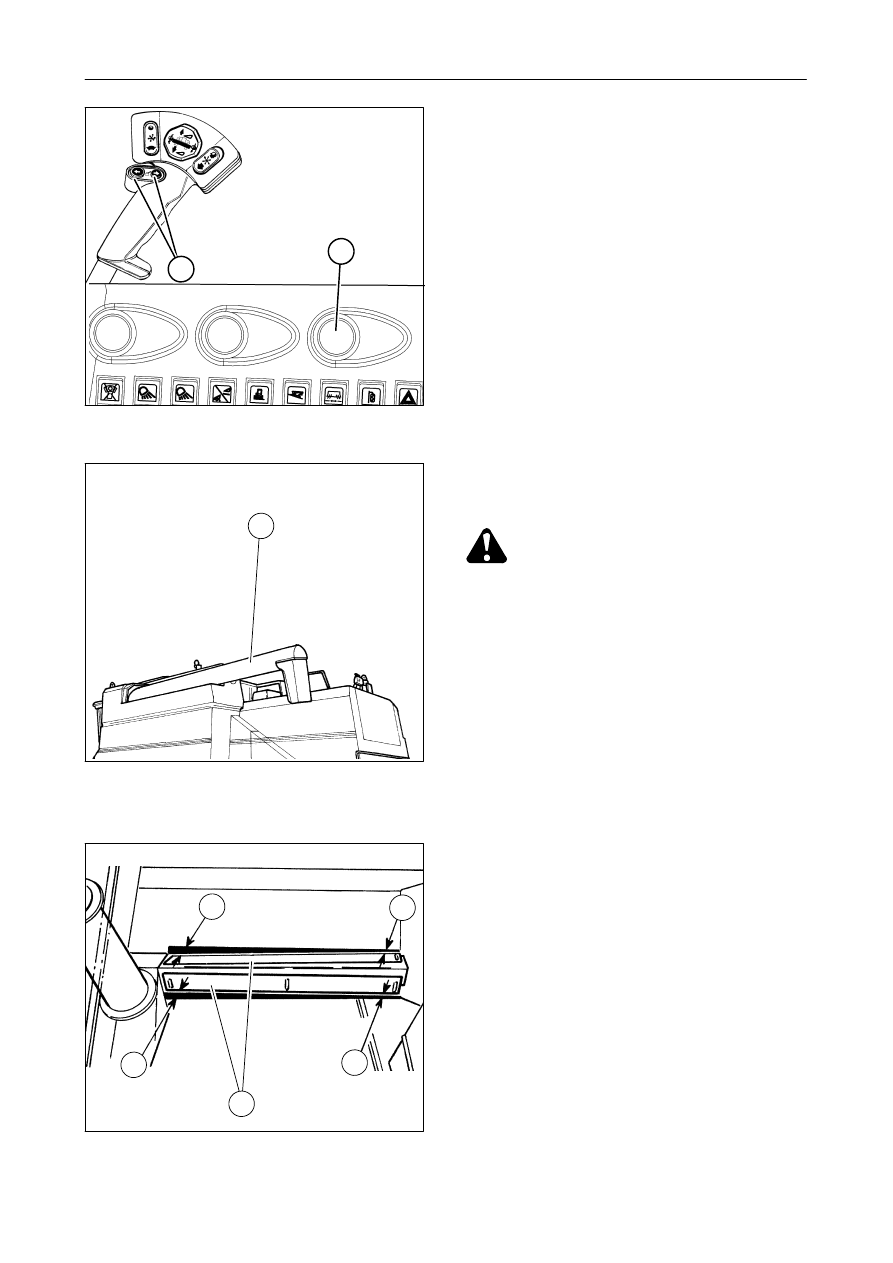

Рис. 74 - 76

Зерно можно выгружатьиз бункера, как во
время останова, так и во время работы машины
при произвольном положении разгрузочного
шнека.

Разгрузка

зернового

бункера

включается

нажатием вниз верхней желтой части пере-
ключателя (1) и одновременным вытягиванием
наверх расположенного ниже фланца черного
цвета.

Перед

включением

разгрузки

бункера

проверить, что разгрузочный шнек находится в
требуемом положении; управление осущест-
вляется кнопками (2) на многофункциональном
рычаге.

ПРЕДУПРЕЖДЕНИЕ:

если

включен

горизонтальный шнек (3) или если
комбайн движется с открытым шнеком

(3), необходимо соблюдать осторожность, чтобы
не допустить столкновения с препятствиями или
линиями электропередач.

РАЗГРУЗОЧНЫЙ

ШНЕК

ЗЕРНОВОГО

БУНКЕРА

Разгрузка зернового бункера осуществляется
благодаря

одновременной

работе

нижнего

шнека зернового бункера, вертикального шнека
и разгрузочного шнека.

Нижний шнек зернового бункера защищен
пластиной

с

надставками

(4),

которые

позволяют регулироватьскоростьразгрузки в
соответствии с типом и влажностью культуры.

Для увеличения скорости разгрузки необходимо
поднятьнадставки (5); для умень

шения –

опустить.

Установленные на заводе зазоры A и B
составляют 120 мм и 80 мм соответственно.

Трансмиссия

разгрузки

зернового

бункера

защищена срезным болтом, который составляет
ограничительмомента.

РАЗДЕЛ 3

3-27

ДВЕРЦЫ

ДЛЯ

ТЕХНИЧЕСКОГО

ОБ-

СЛУЖИВАНИЯ И ОЧИСТКИ ЗЕРНОВОГО
БУНКЕРА

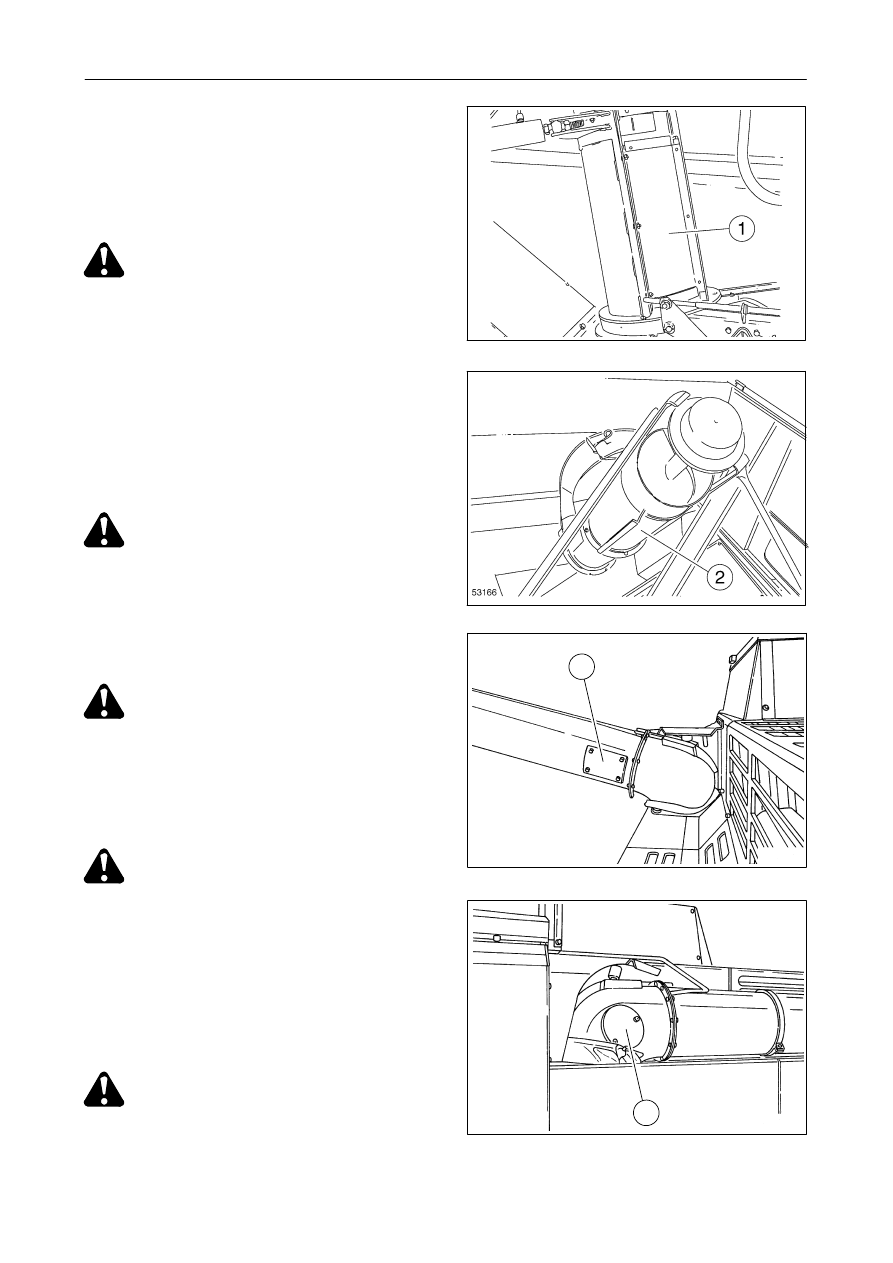

Рис. 77 - 83

ОПАСНО: если какая-либо подвижная
деталь

заблокирована

или

заедает,

высвобождать

деталь

только

при

остановленном двигателе и после удаления
ключа зажигания из панели приборов.
Вышесказанное действительно для всех работ
по техническому обслуживанию и очистке.

1.

Дверца

для

доступа (1)

для

очистки

вертикального

разгрузочного

шнека

бункера.

ПРЕДУПРЕЖДЕНИЕ: Информацию о том,
как добраться до дверцы (1) см. в

описании на странице 2-40.

2. Дверца

для

доступа (2)

для

очистки

загрузочного шнека зернового бункера..

ПРЕДУПРЕЖДЕНИЕ: Информацию о том,
как добраться до дверцы (2) см. в

описании на странице 2-40.

3. Дверца

для

доступа (3)

для

очистки

горизонтального

разгрузочного

шнека

бункера.

ПРЕДУПРЕЖДЕНИЕ: чтобы добраться
до дверцы (3), полностью откройте
систему раскачки, затем осторожно
установите лестницу в устойчивое и
безопасное положение.

4. Дверца для доступа (4) для очистки и смазки

верхней

пары

сопряженных

конических

шестерен разгрузки бункера.

ПРЕДУПРЕЖДЕНИЕ: чтобы добраться
до дверцы (4), полностью откройте
систему раскачки, затем осторожно
установите лестницу в устойчивое и
безопасное положение.

77

78

79

80

53180

3

4

55010

55007

ПОЛЕВЫЕ РАБОТЫ

3-28

8

9

81

82

83

5

6

7

10

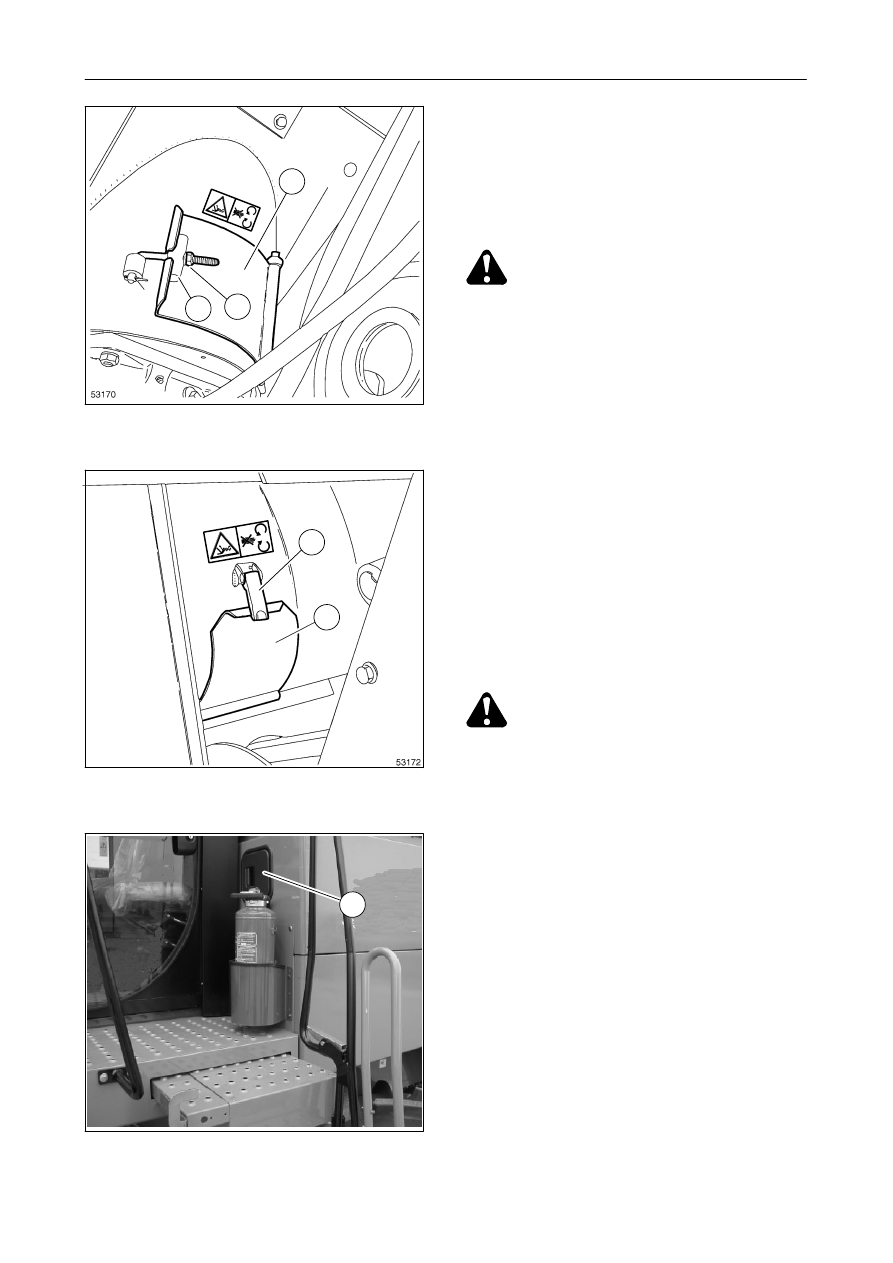

5. Если требуется полная очистка зернового

бункера, возможные остатки можно удалить
через крышку (5). Эта дверца находится в
нижней

левой

части

вертикального

разгрузочного шнека бункера.

Выполняется следующим образом:

ОПАСНО: если какая-либо подвижная
деталь

заблокирована

или

заедает,

высвобождать

деталь

только

при

остановленном двигателе и после удаления
ключа зажигания из панели приборов.
Вышесказанное действительно для всех работ
по техническому обслуживанию и очистке.

a. снятькожух привода над левой шестерней;

b. ослабитьгайку (6) настоль

ко, чтобы было

можно вытащитьстопор (7) через люк (5);

c. полностью открыть крышку (5) и удалить

остатки культуры;

d. закрытьлюк (5), заново установитьстопор

(7) и закрепитьего гайкой (6);

e. установитьна место кожух привода.

6. Вторая крышка (8) находится под днищем

шнека бункера, на правой стороне машины;
при использовании этой крышки выполнить
следующее:

ОПАСНО:

опасность

пореза

или

сдавливания.
Если

какая-либо

подвижная деталь

заблокирована

или

заедает,

высвобождать

деталь только при остановленном двигателе и
после удаления ключа зажигания из панели
приборов.
Вышесказанное действительно также для всех
работ

по

техническому

обслуживанию

и

очистке.

a. снятькожух привода на вариаторе цилиндра;

b. встатьна короткую лестницу, надежно

закрепленную на правой стороне;

c. потянутьвперед нижнюю частьрычага (9),

полностью открыть крышку (8) и удалить
остатки культуры;

d. снова закрытькрышку (8);

e. установитьна место кожух привода.

7.

Люк (10) для прямого доступа в зерновой
бункер позволяет легко проверитькачество
и влажностьобмолоченной культуры.

РАЗДЕЛ 3

3-29

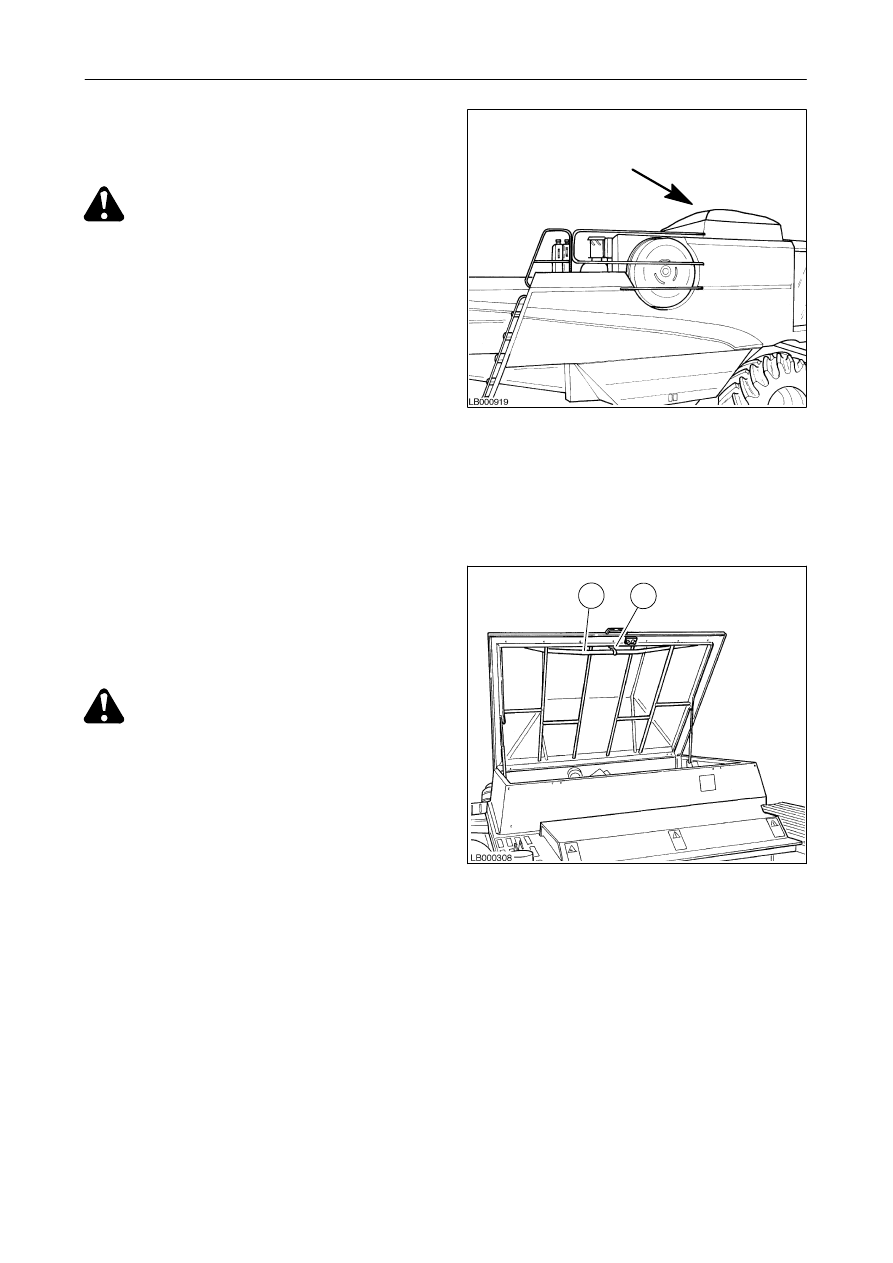

Крышка зернового бункера
Рис. 84 – 85

ОПАСНО: риск ударов. Не разрешается
движение по дорогам общественного
пользования

с

поднятой

крышкой

зернового бункера (рис. 84).

Перед началом полевых работ поднятьверх
крышки зернового бункера, для чего установить
соответствующую опору (1) в фиксатор (2);
после завершения этой операции опустить
крышку зернового бункера.

ПРЕДОСТЕРЕЖЕНИЕ: не разрешается
движение по дорогам с заполненным
зерновым бункером.
