Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство оператора - часть 24

ПОЛЕВЫЕ РАБОТЫ

3-2

ТРОГАНИЕ С МЕСТА И ОСТАНОВ КОМБАЙНА

1

2

3

1

2

3

4

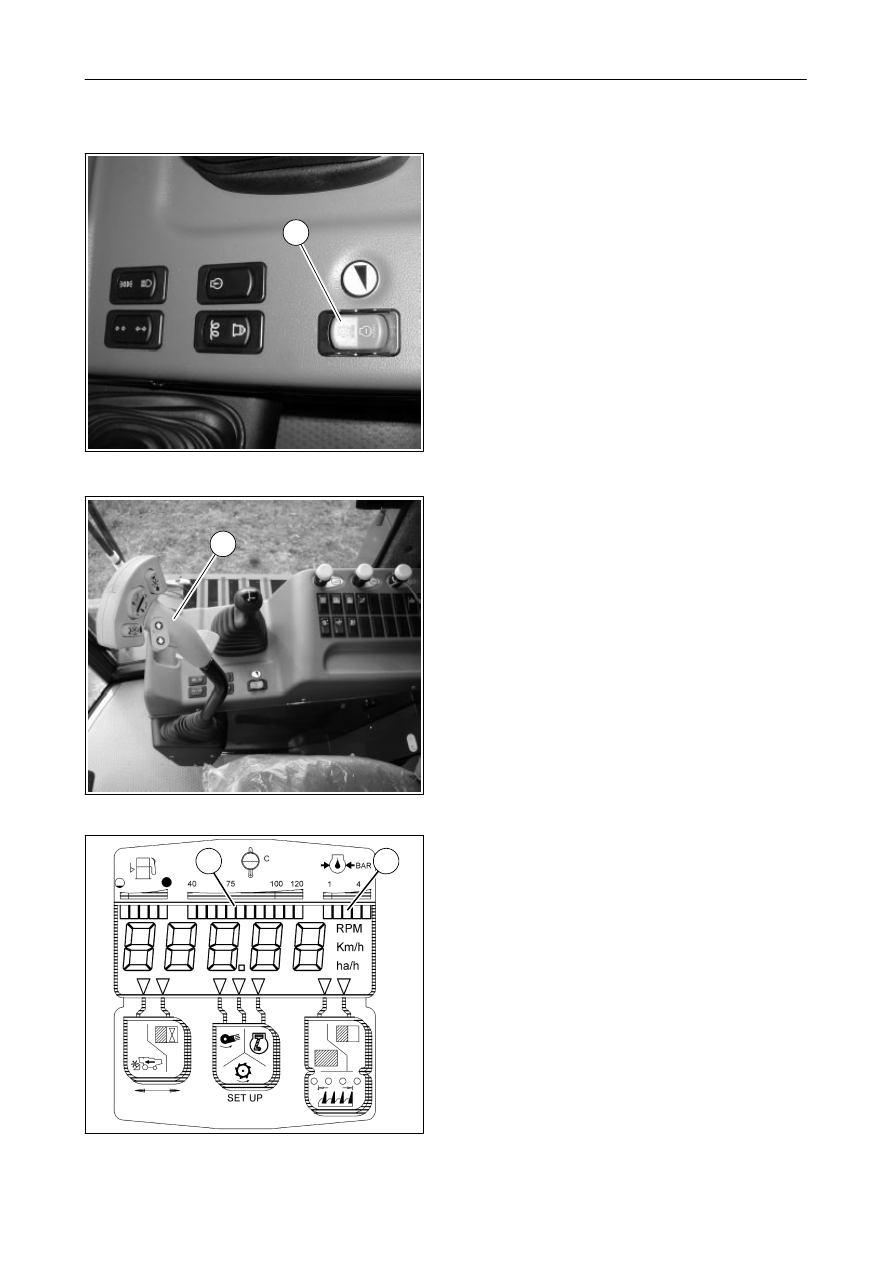

ТРОГАНИЕ С МЕСТА - Рис. 1 - 3

После пуска двигателя выполнитьследующее:

-

датьдвигателю поработатьпри низкой
частоте вращения холостого хода около пяти
минут, так чтобы все рабочие жидкости
машины

могли

нагреться

до

рабочей

температуры;

-

с помощью переключателя (1) повысить
частоту вращения двигателя примерно до
1500 об/мин;

-

опуститьрычаг ручного тормоза;

-

перевести рычаг управления скоростью
переднего хода (2) в нейтральное положение
и

включитьтребуемую

передачу

(см. обозначение

на

рукоятке

рычага

переключения передач). Для более легкого
переключения передач слегка переместить
в обоих направлениях рычаг управления
скоростью переднего хода (2). Медленно
перевести рычаг вперед. Комбайн двинется
вперед со скоростью, пропорциональной
смещению

рычага,

в

соответствии

с

выбранным диапазоном передач и частотой
вращения

двигателя,

до

достижения

максимально допустимой скорости. При
перемещении рычага назад машина начнет
тормозиться вплоть до полного останова,
когда

рычаг

достигнет

нейтрального

положения. Для движения назад перевести
рычаг вправо (сторона панели приборов) и
снова отжатьего назад.

ВАЖНОЕ

ЗАМЕЧАНИЕ:

во

время

работы

частота вращения двигателя всегда должна
быть максимальной: для изменения скорости
переднего

хода

машины

использовать

соответствующий рычаг (2).

Во время работы проверять, что:

-

Указательтемпературы

охлаждающей

жидкости

двигателя

(3)

показывает

температуру 80 - 95

°C.

-

Все сигнальные лампы выключены.

-

Датчик давления масла (4) при нагретом
масле показывает давление 2,5 - 5 бар.

ОСТАНОВ

Выполнитьоперации, описанные на стр. 2-43
“Останов двигателя”.

РАЗДЕЛ 3

3-3

ЖАТКА СПЛОШНОГО СРЕЗА

См.

руководство

по

эксплуатации

жатки

соответствующего

типа,

установленного

на

машине.

ОПАСНО: никогда не работать под
жаткой комбайна, пока на подъемных
цилиндрах

элеватора

не

будут

закреплены предохранительные фиксаторы;
предохранительные фиксаторы также должны
быть зафиксированы во время передвижения
по дорогам.

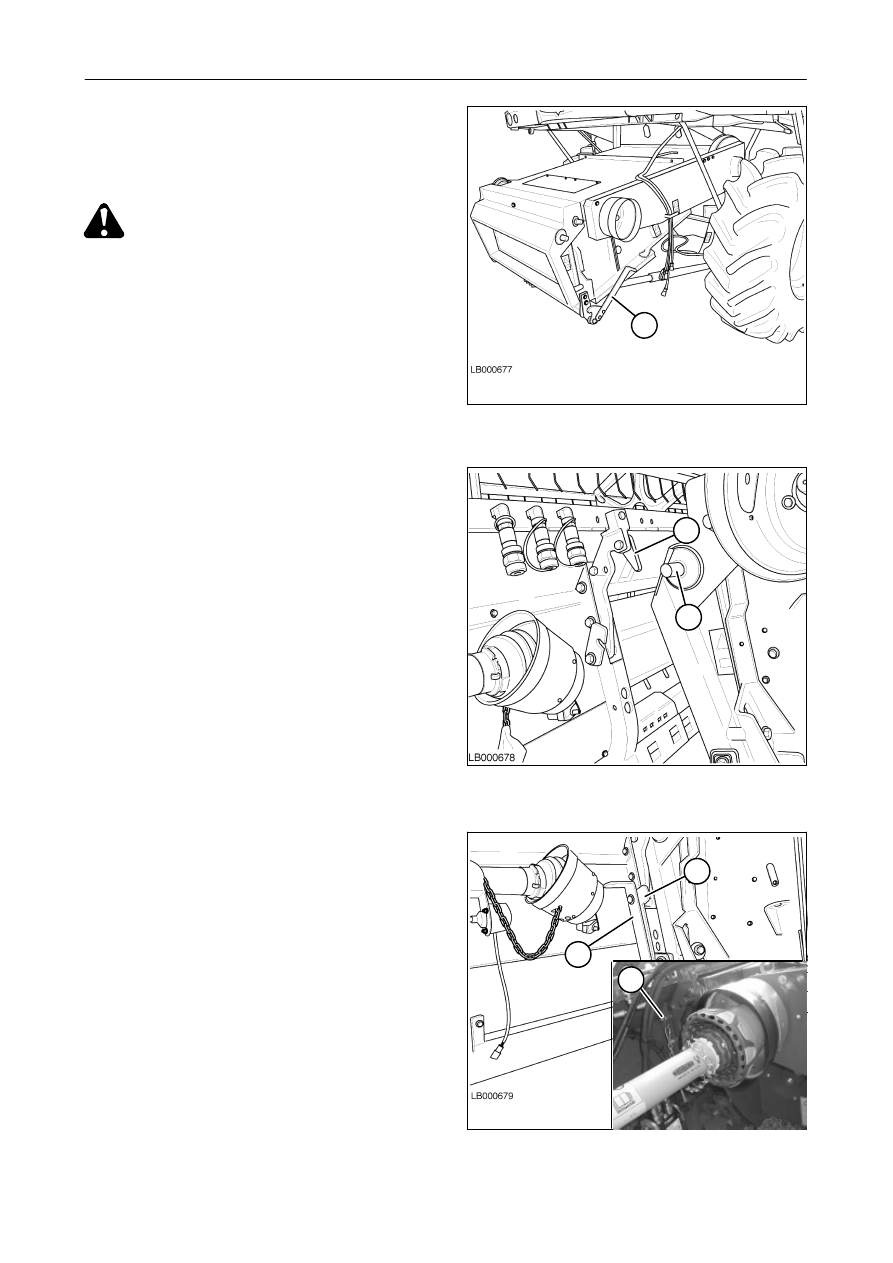

ПРИСОЕДИНЕНИЕ ЖАТКИ К КОМБАЙНУ
Рис. 4 - 9

ПРИСОЕДИНЕНИЕ
Подготовительные операции:
1.

Установитьсистему управления жаткой в
ручной режим.

2. Установитьжатку на ровную площадку или,

по

крайней

мере,

в

положение,

приближающееся к горизонтальному; если
жатка

находится

на

соответствующем

прицепе, отсоединитьего от буксировочных
крюков.

3. Убедиться, что рычаг управления (1) втянут.

ПРИМЕЧАНИЕ: правый и левый фиксаторы
соединены валом, поэтому предусмотрен
только один рычаг управления на левой
стороне.

Присоединение

комбайна

выполняется

следующим образом:
1.

Медленно переместитькомбайн к жатке,
обращая внимание на совмещение главного
приемного элеватора с входным отверстием
жатки.

2. Опуститьглавный приемный элеватор таким

образом, чтобы фиксирующие штифты (2)
могли пройти под крепежными крюками (3).

3. Когда

фиксирующие

штифты

будут

находиться рядом с крюками, остановить
движение

комбайна

вперед

и

поднять

элеватор, убедившись, что фиксирующие
стержни

входят

в

соответствующие

отверстия крюков.

4. Остановитьдвигатель

,

установить

пониженную передачу и включитьручной
тормоз.

5. Поднятьэлеватор

и

застопоритьпре-

дохранительные

фиксаторы,

переместив

рычаг (1) вперед. Заблокироватьрычаг (1) с
помощью стопора (4).

6. Присоединитьвал МОМ с приводным валом

главного приемного элеватора и закрепите
предохранительную цепь кожуха в отверстии
(5).
ВАЖНОЕ

ЗАМЕЧАНИЕ:

для

облегчения

соединения

вала

МОМ

приводной

вал

главного

приемного

элеватора

можно

поворачивать при помощи ключа, который
находится

на

левой

стороне

корпуса

элеватора.

4

5

6

2

3

4

1

1

5

ПОЛЕВЫЕ РАБОТЫ

3-4

7

8

9

A

B

2

1

3

4

5

6

4

3

7

6

7

7.

Опуститьжатку

и

присоединить

гидравлические соединения (6), для чего
затянутьсоответствующие круглые гайки.

ВАЖНОЕ

ЗАМЕЧАНИЕ:

прежде

чем

присоединять гидравлические штуцеры, их
следует очистить.

8. Закрепитьразъем (7) на соответствующем

кабеле жатки.

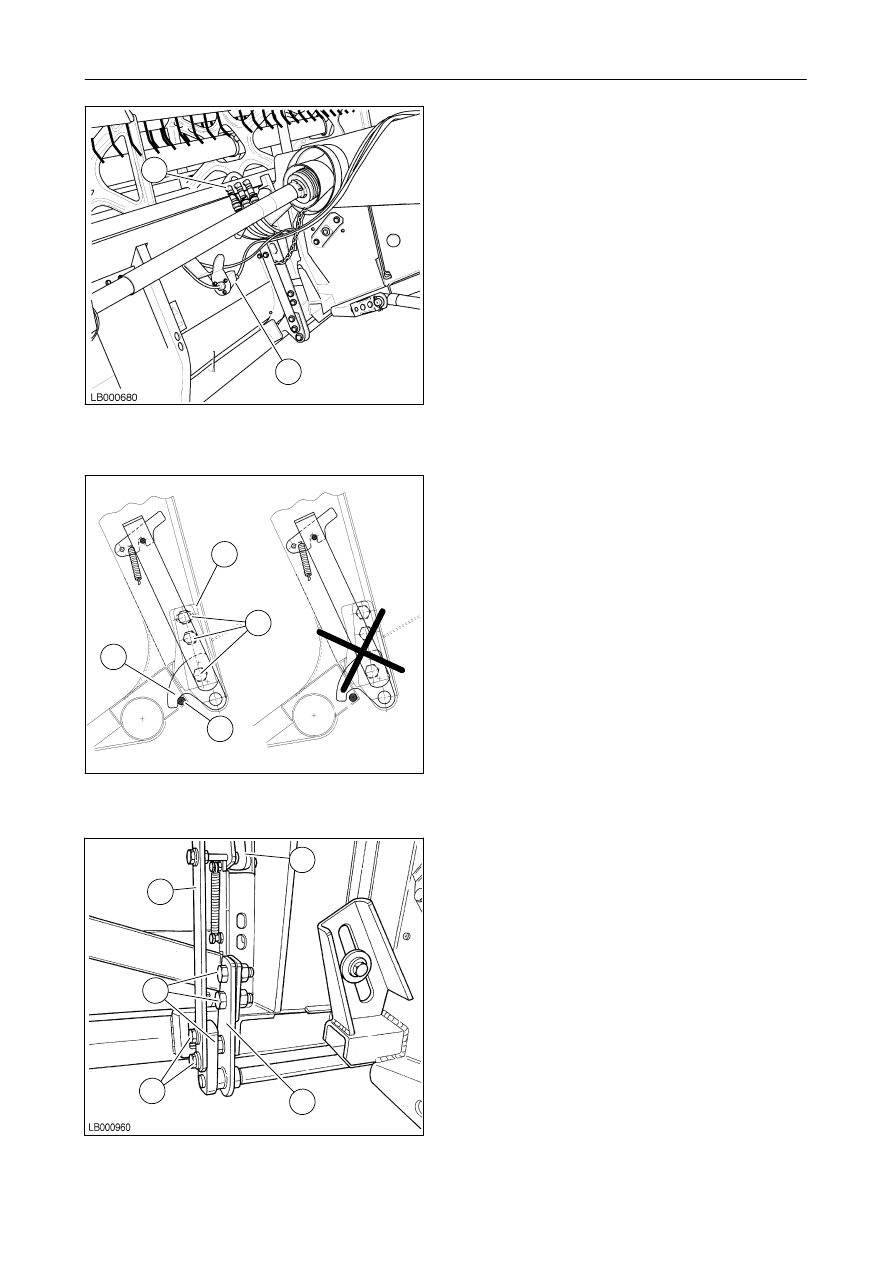

РЕГУЛИРОВКА ПРИСОЕДИНЕНИЯ
ЖАТКИ
Рис. 8 и 9

При первом присоединении жатки к машине
убедиться, что нижние крюки (1) полностью
охватывают стержень(2) на жатке.

Если это не так (см. рис. 8 B), выполнить
следующее:

1.

ослабитьтри винта (3) с обеих сторон;

2. соответствующим

образом

повернуть

опорную планку, поддерживающую нижние
крюки (4) (см. рис. 8 A);

ВАЖНОЕ ЗАМЕЧАНИЕ: между крюком (1) и
стержнем (2) не должно быть зазора.

3. затянутьвинты (3).

Выполнитьуказанные регулировки с обеих
сторон.

Убедиться, что фиксатор (5) надежно стопорит
рычаг (6). Если это невыполнимо, отпустить
винты (7)

и

перемещатьрычаг (6),

пока

фиксатор (5) не встанет на место.

При незначительных регулировках, винт (5)
можно удалить.

РАЗДЕЛ 3

3-5

ОТСОЕДИНЕНИЕ ЖАТКИ ОТ КОМБАЙНА -
Рис. 10

ЖАТКА СПЛОШНОГО СРЕЗА:

1.

Опуститьмотовило

и

переместитьего

полностью назад.

ПРЕДОСТЕРЕЖЕНИЕ: установить си-
стему Terra-Control в ручной режим.

ВСЕ ЖАТКИ:

2. ОтсоединитьМОМ

от

нижнего

вала

элеватора

и

установитьего

в

соответствующий кожух на жатке.

3. Отсоединитьгидравлические

штуцеры,

закрытьих соответствующими пробками и
закрепитьскобой (1).

4. Снятьразъем электрического кабеля жатки.

5. Освободитьи повернутьназад рычаг (2),

крепящий нижние крюки жатки.

6. Когда

двигательработает

при

частоте

вращения холостого хода, установитьжатку
на горизонтальную поверхность или на
транспортный

прицеп

и

опустить

соломоподъемник, чтобы отсоединитьего от
жатки, затем сдвинутьмашину назад.

ИЗМЕНЕНИЕ НАКЛОНА РЕЖУЩЕГО
НОЖА НА ЗЕМЛЕ - Рис. 11 и 12

Для этого выполнитьследующее:

1.

Отсоединитьжатку (см. инструкции на
стр. 4).

2. Демонтироватьболты

(1)

крепления

крюка (2) на обеих сторонах.

3. Изменитьположение крюков (2) и закрепить,

как показано на рис. 12.

4. Снова

присоединитьжатку

к

машине

(см. инструкции на стр.3).

Стандартное

положение

(рис.

10)

рекомендуется для всех сельскохозяйственных
культур (даже полеглых). Увеличивать наклон
жатки относительно земли (рис. 12) следует,
только если слишком быстро наполняется
камнеуловительна входе в подбарабанье.

10

11

12

1

2

1

1

1

2

1

2
