9 Техническое обслуживание двигателя

9.6 Воздухоочиститель с сухим фильтровальным элементом

9360

9.6 Воздухоочиститель с сухим
фильтровальным элементом

35611

9.6.1 Воздухоочиститель с сухим
фильтрующим элементом

Все неметаллические детали системы
впуска воздуха менять на новые через каждые два
года.

34436

9.6.2 Предупреждающая сигнализация

При загрязненном фильтровальном патроне
вследствие пониженного давления во
всасывающей трубе срабатывает контактный
выключатель (К).

Срабатывает сигнальное устройство – включается
зуммер и загорается индикатор (A5) на экране – см.
зону монитора A.

(рис. 48)

34437

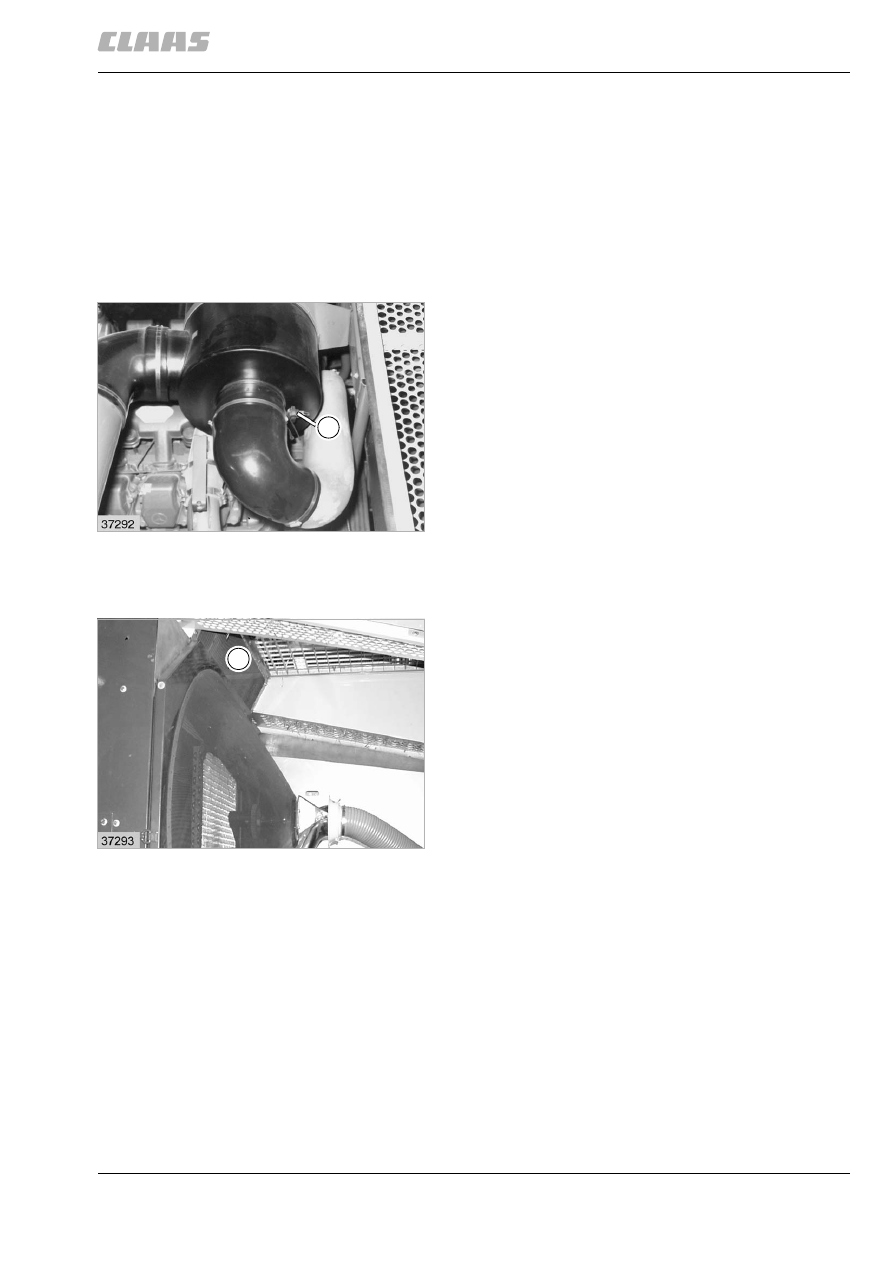

9.6.3 Очистка сетчатого элемента
воздушного фильтра

Всасывающую сетку (А) воздушного фильтра
регулярно контролировать, особенно при большом
количестве пыли, и чистить только при
остановленном двигателе.

(рис. 49)

34434

9.6.4 Очистить воздушный фильтр (до
машины № ...)

Крупные и свободные частицы пыли отсасываются
из корпуса фильтра патрубком для отсоса пыли.

48

12663

K

49

12664

A

516

9 Техническое обслуживание двигателя
9.6 Воздухоочиститель с сухим фильтровальным элементом

9360

Гибкий шланг (S) присоединен к крышке (D)
воздушного фильтра и к выхлопной трубе.
Благодаря постоянному всасывающему действию
большая часть пыли отсасывается из корпуса
воздушного фильтра и выводится через выхлопную
трубу.

При срабатывании сигнального устройства –
светится сигнальная лампа (А5) и звучит зуммер –
заглушить двигатель и произвести чистку фильтра.

(рис. 50, 51)

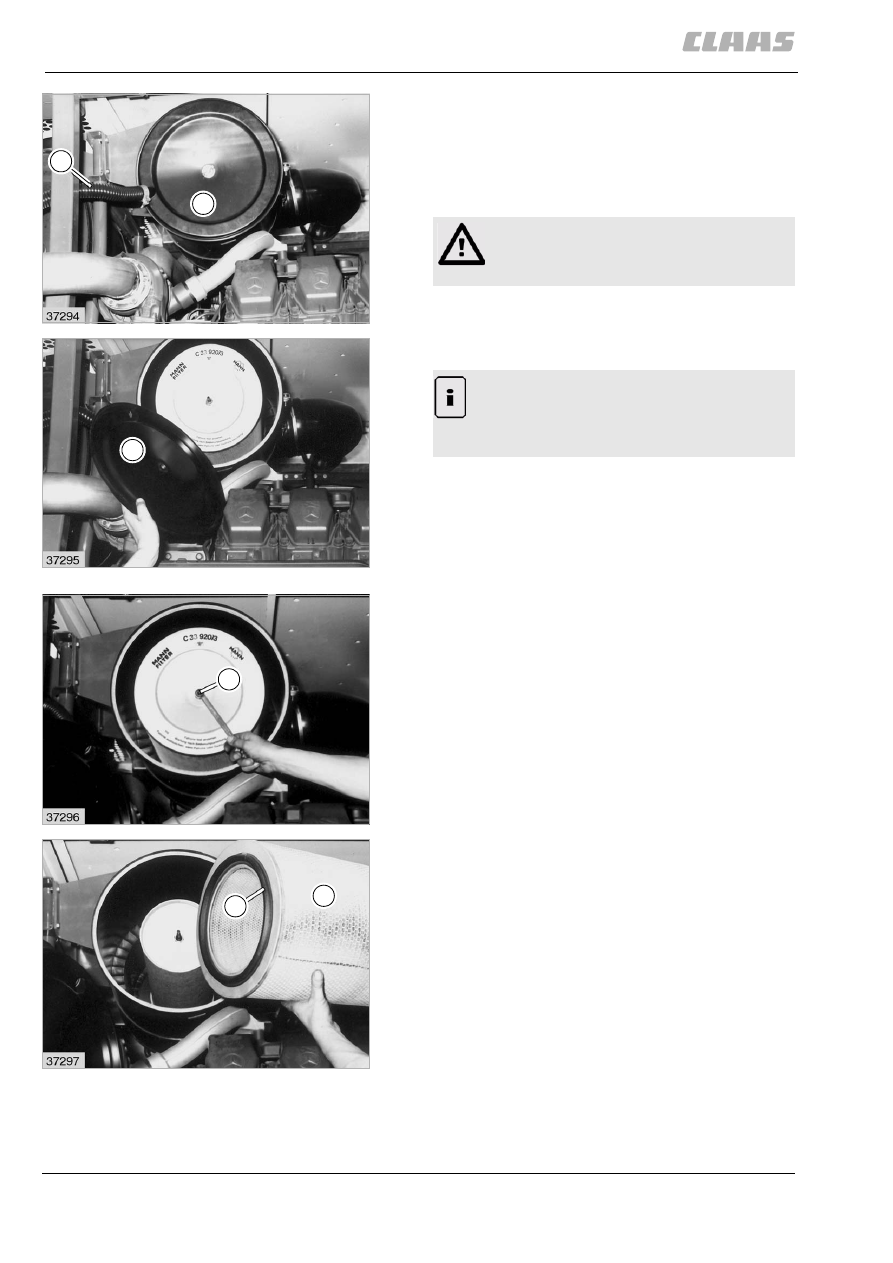

Снять главный патрон воздушного фильтра

– При срабатывании предупредительного

устройства отвернуть барашковую гайку
и снять крышку (D).

– Отвинтить гайку (В) с буртиком и осторожно

вынуть главный патрон (F).

(рис. 50, 51, 52, 53)

50

12665

51

12666

S

D

D

Внимание!

Корпус воздушного фильтра открывать
только при выключенном двигателе.

Указание!

Очищайте воздушный фильтр только
в случае срабатывания предупреждающей
сигнализации.

52

12667

53

12668

B

G

F

517

9 Техническое обслуживание двигателя

9.6 Воздухоочиститель с сухим фильтровальным элементом

9360

Очистить главный патрон воздушного фильтра

– Продуть главный патрон сжатым воздухом

(макс. 5 бар) в направлении изнутри наружу.

Если чистка главного патрона потребуется
во время работы, то его можно временно очистить,
слегка постучав им по ладони.

Установить главный патрон воздушного
фильтра

– Прежде чем монтировать главный патрон,

необходимо проверить его на наличие
повреждений внутри и снаружи.
При наличии дырок, трещин или деформаций
главный патрон следует заменить.

– Проверить место посадки фильтра (G).

Если заметны повреждения или неплотные
места, то главный патрон следует заменить.

– Осторожно вставить главный патрон и

затянуть гайку (В) с буртиком.

– Крышку (D) воздушного фильтра снова плотно

установить на место и прикрутить барашковой
гайкой.

(рис. 50, 51, 52, 53)

Указание!

При слишком сильных ударах стуке
или сжатии главного патрона последний
деформируется, что приводит к
неплотностям в посадке фильтра.

В конце рабочего дня воздушный фильтр
необходимо однако тщательно очистить.

Главный патрон менять на новый
ежегодно, а также в случае его
повреждения.

Внимание!

При затягивании гайки (В) с буртиком
должна иметься достаточная
предварительная затяжка
(противодавление главного патрона).
Иначе уплотнительное кольцо главного
патрона не прилегает плотно. В этом
случае возможно засасывание
неотфильтрованного воздуха двигателем –
Повреждение двигателя!

Использовать только оригинальный
главный патрон и при монтаже следить за
плотной посадкой.

518

9 Техническое обслуживание двигателя
9.6 Воздухоочиститель с сухим фильтровальным элементом

9360

34440

9.6.5 Очистить воздушный фильтр (начиная
с машины № ...)

Крупные и свободные частицы пыли отсасываются
из корпуса фильтра патрубком для отсоса пыли.

Гибкий шланг (S) присоединен к крышке (D)
воздушного фильтра и к выхлопной трубе.
Благодаря постоянному всасывающему действию
большая часть пыли отсасывается из корпуса
воздушного фильтра и выводится через выхлопную
трубу.

При срабатывании сигнального устройства –
светится сигнальная лампа (А5) и звучит зуммер –
заглушить двигатель и произвести чистку фильтра.

(рис. 54)

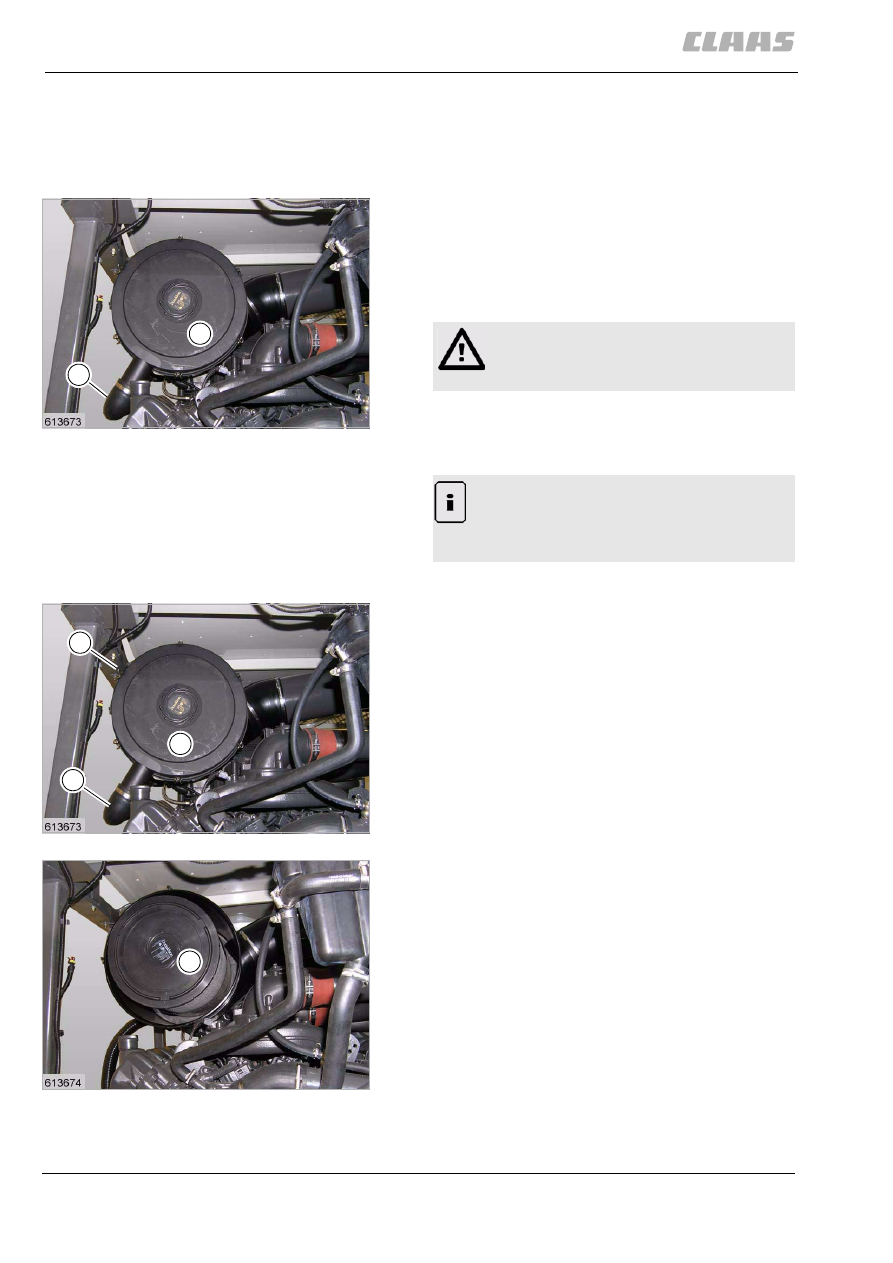

Демонтаж главного патрона воздушного
фильтра

– Снимите крышку (D).

Для этого разблокируйте зажимы (K).

(рис. 55)

– Осторожно извлеките главный патрон (F)

легкими вращательными движениями.

(рис. 56)

54

5648

S

D

Внимание!

Корпус воздушного фильтра открывать
только при выключенном двигателе.

Указание!

Очищайте воздушный фильтр только
в случае срабатывания предупреждающей
сигнализации.

55

5648

D

K

S

56

5649

F
