6 Обслуживание базовой машины

6.5 Пуск в ход кормоизмельчителя

9357

Затем завести двигатель и включить главный
привод. Нажать клавишный выключатель
(3, СТОП / реверсирование). Затем
кратковременно нажать клавишный выключатель
(4, ВКЛ. / прямой ход подающего устройства).
Прямой ход подающего устройства снова включен.

(рис. 126, 129)

с № машины ...

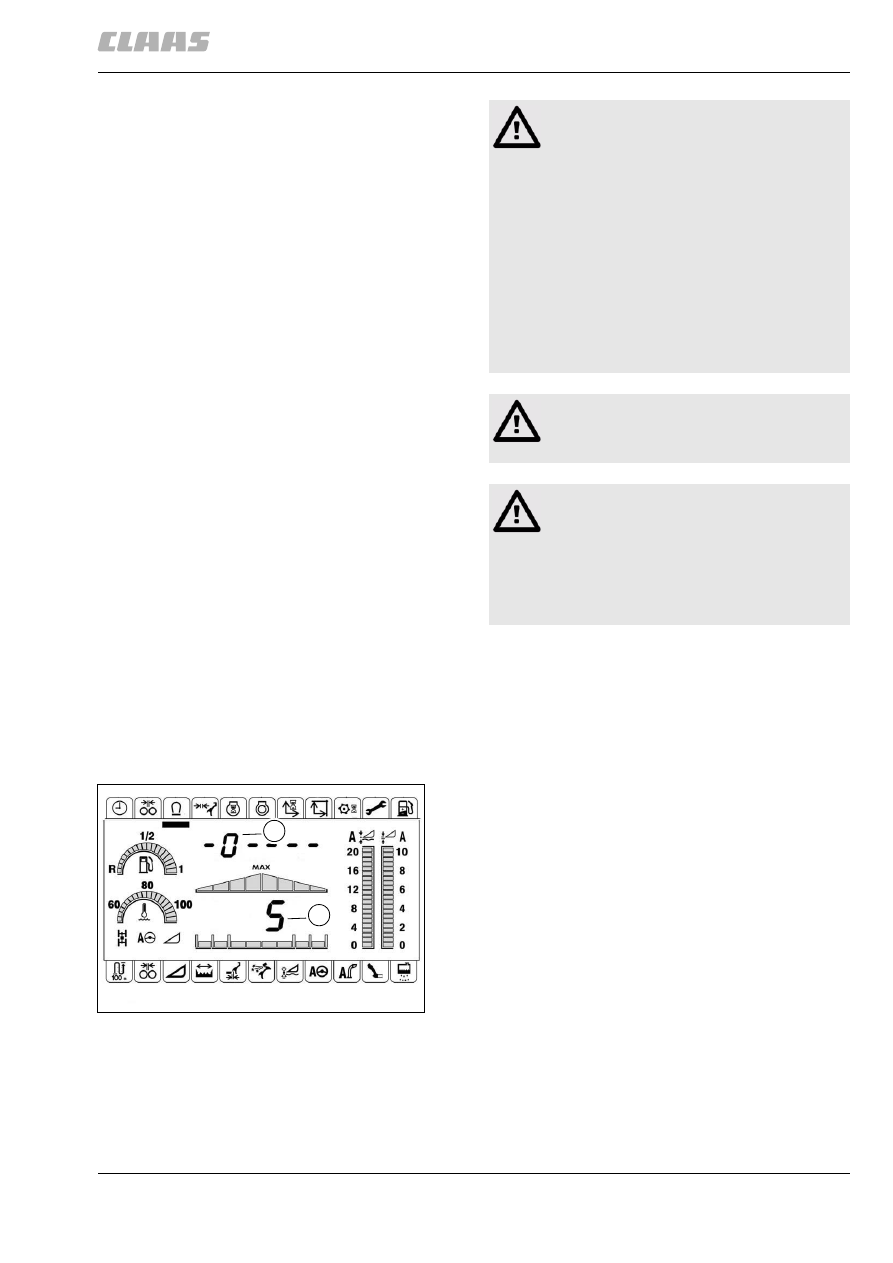

Чувствительность (1) металлодетектора
настраивается в бортовой информационной
системе.

Позиция постороннего предмета показывается на
дисплее бортовой информационной системы возле
(2). 0 указывает на то, в какой зоне подающего
барабана, слева или справа, можно найти
посторонний предмет.

(рис. 132)

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

Опасность!

Выключить главный привод, заглушить
двигатель и вытянуть ключ зажигания!

Внимание!

Металлический предмет
необходимо вынуть вручную. Иначе
металлический предмет вследствие
скопления кормовой массы может быть
снова втянут без повторного срабатывания
металлодетектора.

132

4825

2

1

368

6 Обслуживание базовой машины
6.5 Пуск в ход кормоизмельчителя

9357

34298

6.5.5 Подъем роликового прижима

При реверсировании роликовый прижим
автоматически полностью поднимается.

При повторном пуске в работе роликовый прижим
не опускается автоматически. Он может быть снова
опущен путем нажатия выключателя (6 / S).

Путем нажатия выключателя (6 / Н) роликовый
прижим может быть поднят вручную.

(рис. 133)

133

12177

6

H

S

369

6 Обслуживание базовой машины

6.6 Наклонная камера

9357

6.6 Наклонная камера

34299

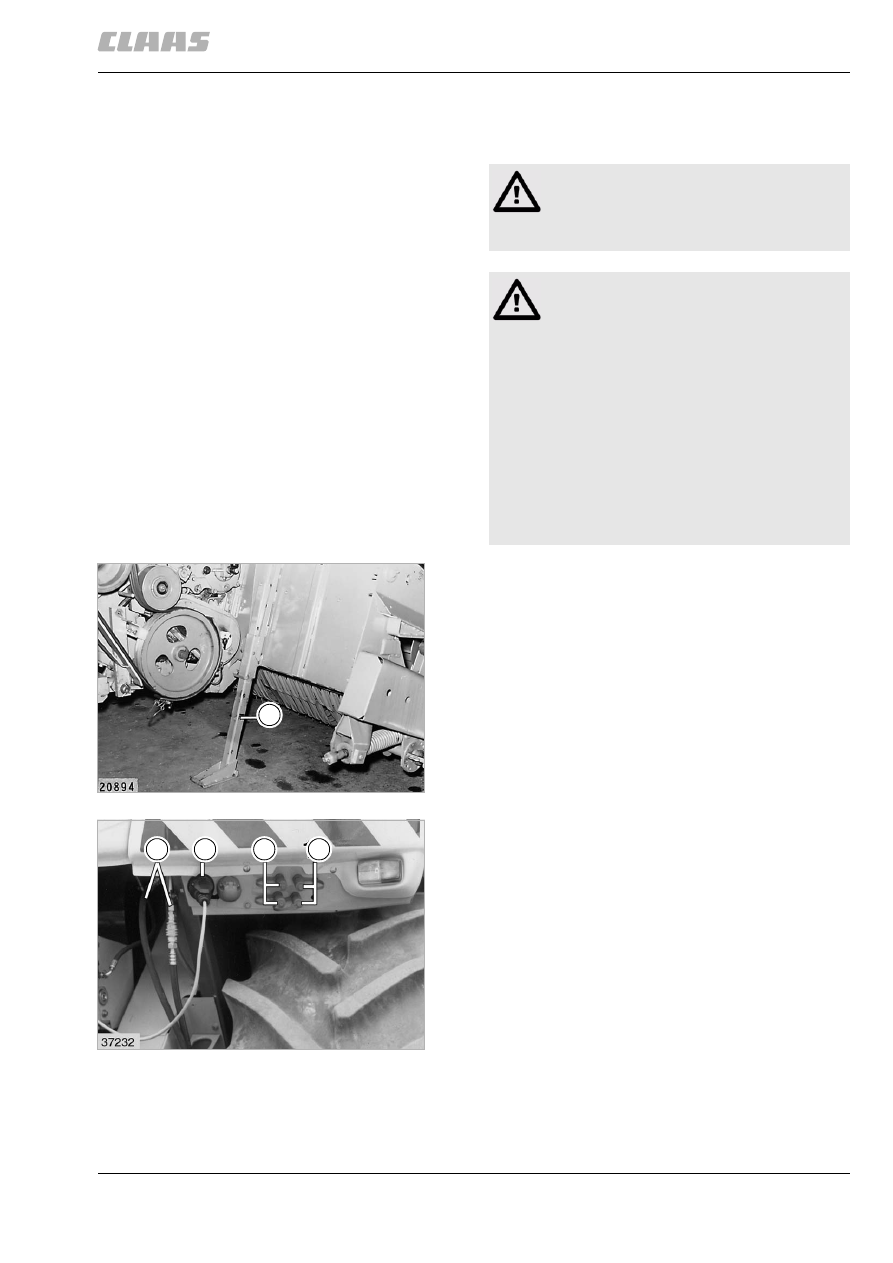

6.6.1 Демонтаж наклонной камеры

Снятие наклонной камеры при установленной
приставке.

– Опустить приставку на землю. Опоры (S) на

обеих сторонах опустить до соприкосновения с
землей и застопорить.

(рис. 134)

– На левой стороне рассоединить

быстроразъемные муфты (6) для реверсивного
устройства.

– Вытянуть штекер (7) металлодетектора.
– Рассоединить быстроразъемные

муфты (9 и 10) (если имеются).

(рис. 135)

Опасность!

Для проведения работ на наклонной
камере заглушить двигатель и вытянуть
ключ зажигания!

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

134

12538

S

135

12539

7

6

9

10

370

6 Обслуживание базовой машины
6.6 Наклонная камера

9357

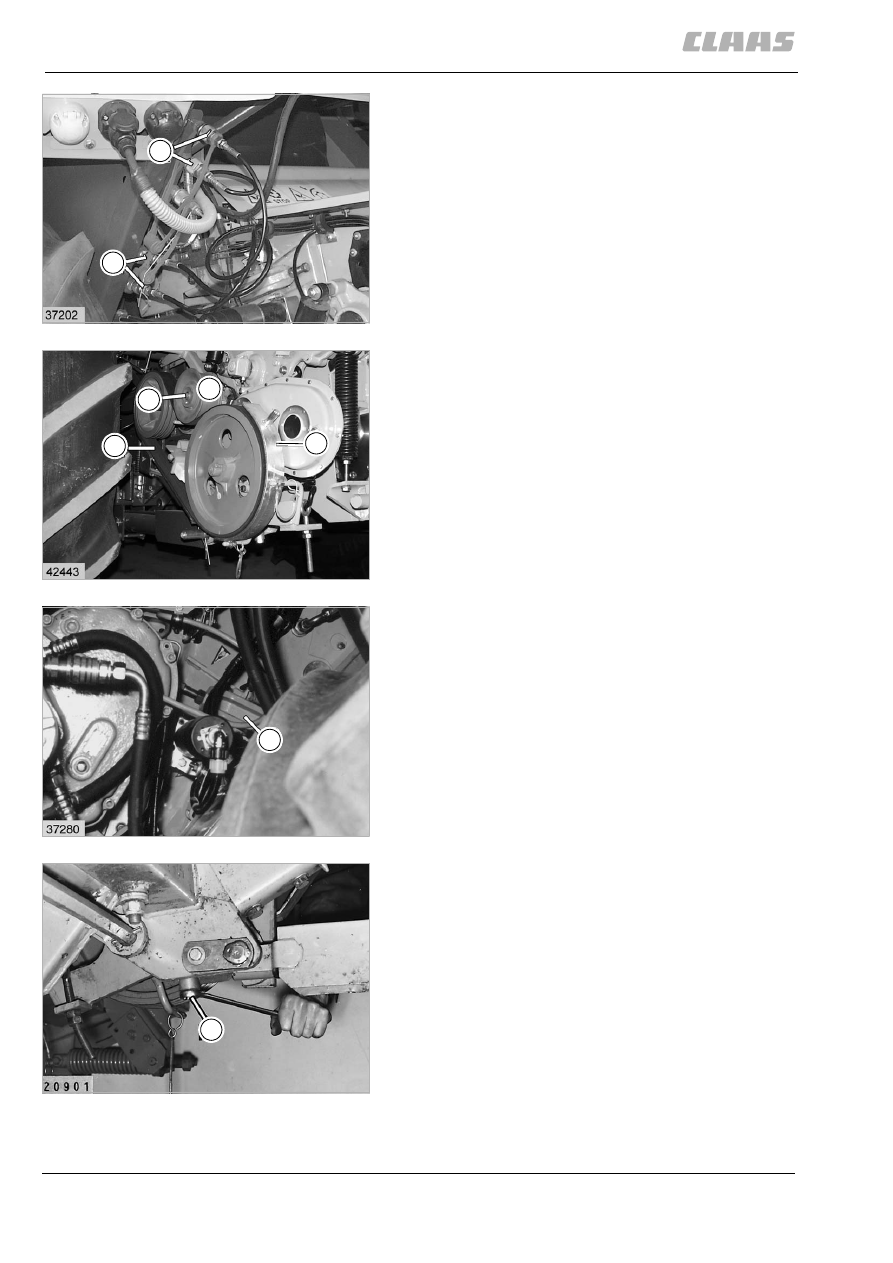

Машина с централизованной системой смазки:

– На правой стороне рассоединить

быстроразъемные муфты (K)
централизованной системы смазки.

(рис. 136)

– Вывернуть винт с шестигранной головкой (S)

для осевого крепления натяжного ролика (О) и
снять натяжной ролик.

– Расстопорить направляющую скобу (F) и

снять. Снять комбинированный клиновой
ремень (R) с нижнего клиноременного шкива.

(рис. 137)

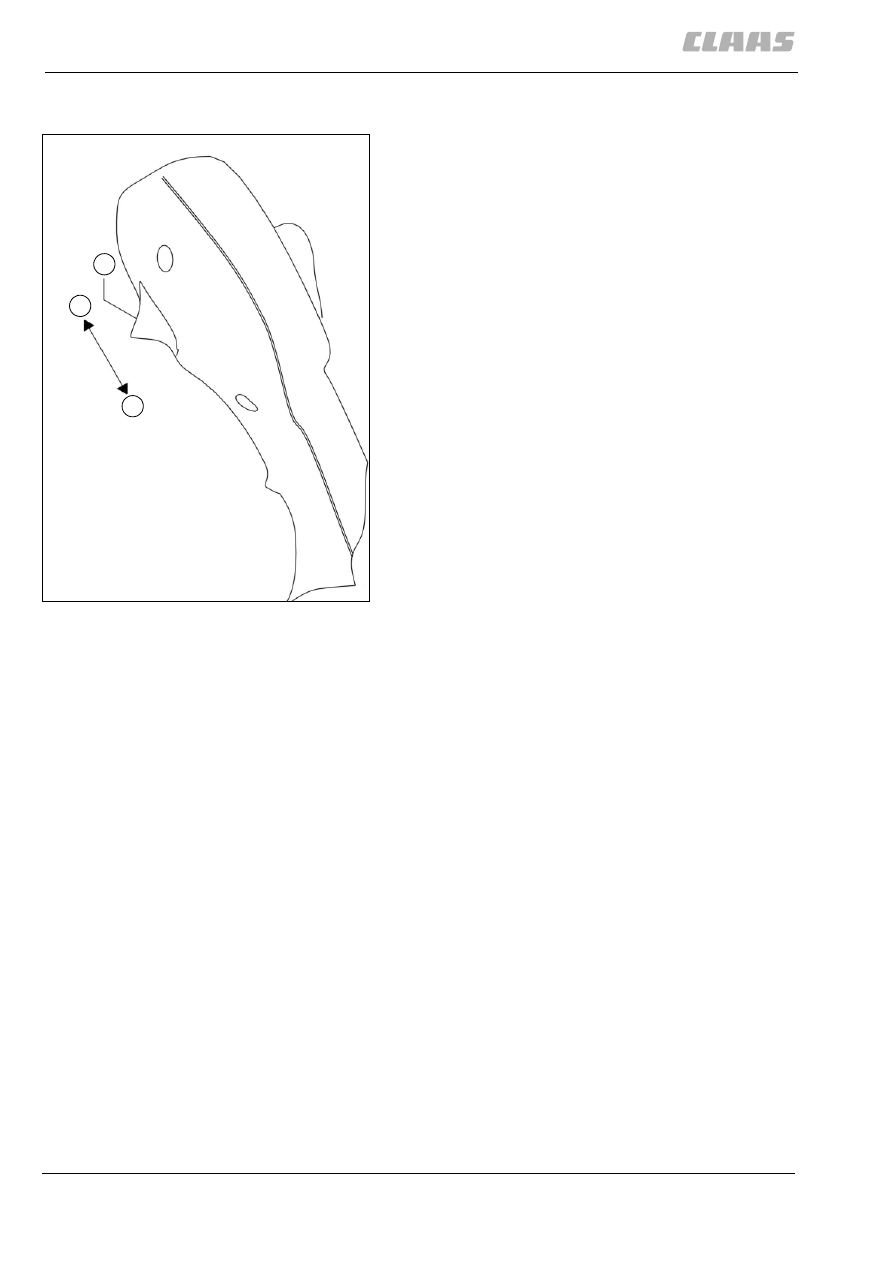

– Освободить лапки (Р) на обеих сторонах

и отвести назад.

(рис. 138)

– Приоткрыть корпус измельчителя и наклонную

камеру при помощи гидравлики подъема. Обе
опорные лапы выставить полностью до земли
и застопорить.

– Посредством винта (М) с шестигранной

головкой ослабить крепежные кулачки
на шестигранном валу под корпусом барабана.

– Машину отодвинуть назад.

(рис. 139)

136

12540

K

K

137

12541

O

S

R

F

138

12542

P

139

12543

M
