Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 87

363

6 Обслуживание базовой машины

6.5 Пуск в ход кормоизмельчителя

9357

6.5 Пуск в ход кормоизмельчителя

12537

126

Опасность!

Перед пуском двигателя дать звуковой
сигнал, обратить внимание, есть ли
поблизости дети.

Учесть движение по инерции ножевого
барабана и выходного ускорителя!

Под защитным устройством измельчителя
находятся опасные режущие инструменты,
которые после отключения привода могут
двигаться по инерции. Поэтому до
остановки следует держаться от
измельчителя на достаточном безопасном
расстоянии!

Работы по ремонту, техническому
обслуживанию и чистке, а также по
устранению функциональных неполадок
следует принципиально производить лишь
при отключенном приводе и заглушенном
двигателе. Вытянуть ключ зажигания!

364

6 Обслуживание базовой машины
6.5 Пуск в ход кормоизмельчителя

9357

34294

6.5.1 Включение привода
кормоизмельчителя

– Завести двигатель. Защитный перекидной

выключатель (27) разблокировать и включить
(загорается красная контрольная лампа в
выключателе).

– до машины № ...

Включить главный привод. Для этого
освободить ударный выключатель (16),
немного провернув его вправо и отпустив.
начиная с машины № ...
Включить главный привод. Для этого нижнее
кольцо ударного выключателя (16) притянуть к
верхней кнопке и приподнять весь
выключатель, пока он не зафиксируется.
При непреднамеренном отключении зажигания
производится отключение главного привода
(самоудержание реле снимается).
После включения зажигания снова выключить
поворотный выключатель (16) путем нажатия и
затем снова включить при нижних оборотах
холостого хода двигателя.
Светятся красная контрольная лампа (А12) и
зеленая контрольная лампа (А11)
металлодетектора. Металлодетектор включен,
подающее устройство заблокировано.

– Нажать клавишный выключатель

(3, СТОП / реверсирование). Если подающее
устройство не вращается в обратном
направлении и красная контрольная лампа не
погасает, отпустить нажимной выключатель (3)
и через некоторое время снова нажать.
Если погаснет красная контрольная
лампа (А12) и подающее устройство начнет
вращаться в обратном направлении, то
металлодетектор готов к работе и прямой ход
подающего устройства разблокирован.

– Кратковременно нажать клавишный

выключатель (4, ВКЛ. / прямой ход подающего
устройства). Зеленая контрольная лампа (А14)
светится, прямой ход подающего устройства
включен.

– Включить клавишный выключатель (1c)

"Предварительный выбор высоты резания" или
клавишный выключатель (1d) "Контурная
система". Машина готова к работе.

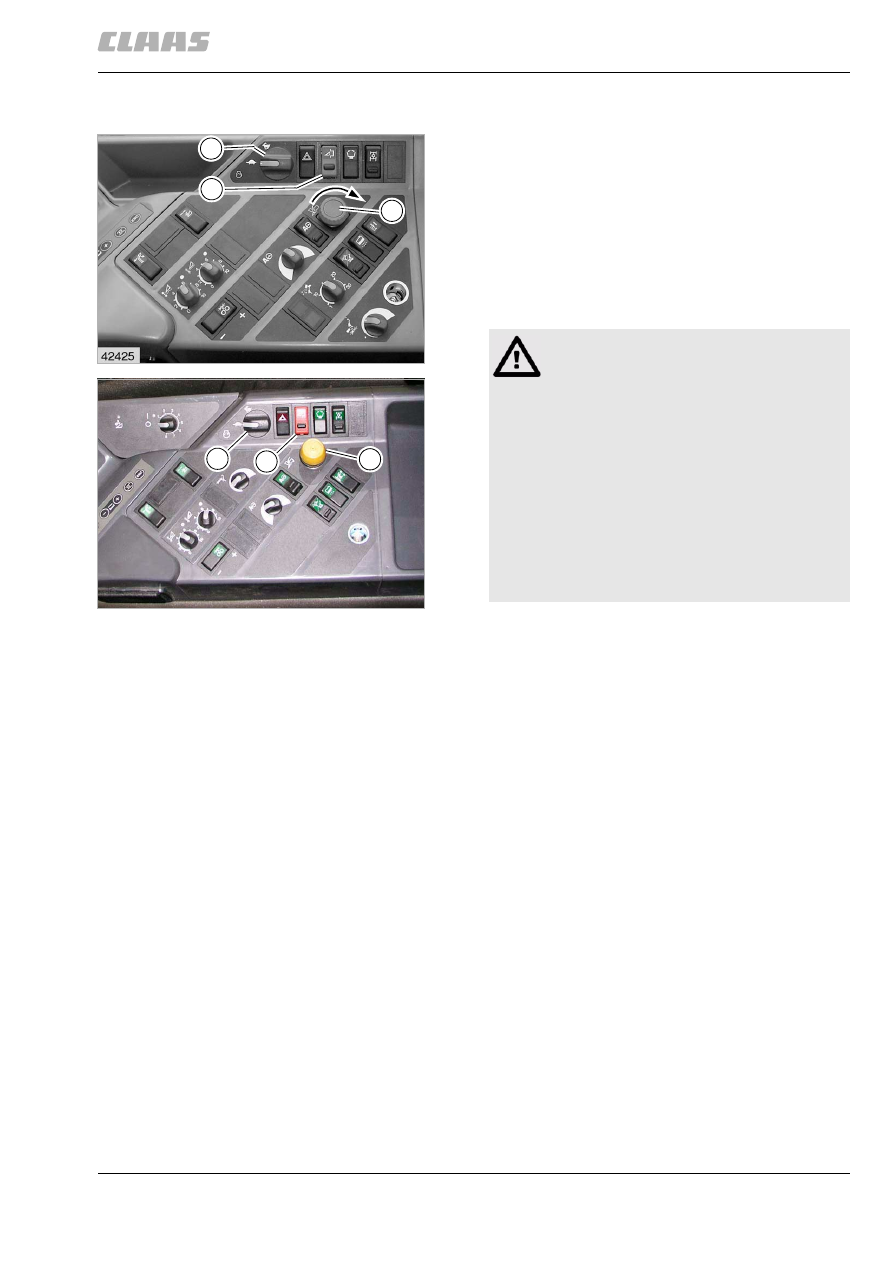

(рис. 126–129)

127

до № машины ...

12192

128

с № машины ...

2132

129

12176

16

27

25

16

27

25

4

3

1d

1c

Указание!

Привод кормоизмельчителя может
быть включен только в положении
переключателя (25) на нижних оборотах
холостого хода.

365

6 Обслуживание базовой машины

6.5 Пуск в ход кормоизмельчителя

9357

34295

6.5.2 Выключить привод измельчителя

– Привод измельчителя можно в любое время

отключить путем переключения выключателя
(16) вниз.

с № машины ...

Если отключается привод измельчителя, то
выдается звуковой сигнал, указывающий на
движение привода измельчителя и его агрегатов по
инерции. После остановки измельчающего агрегата
звуковой сигнал отключается.

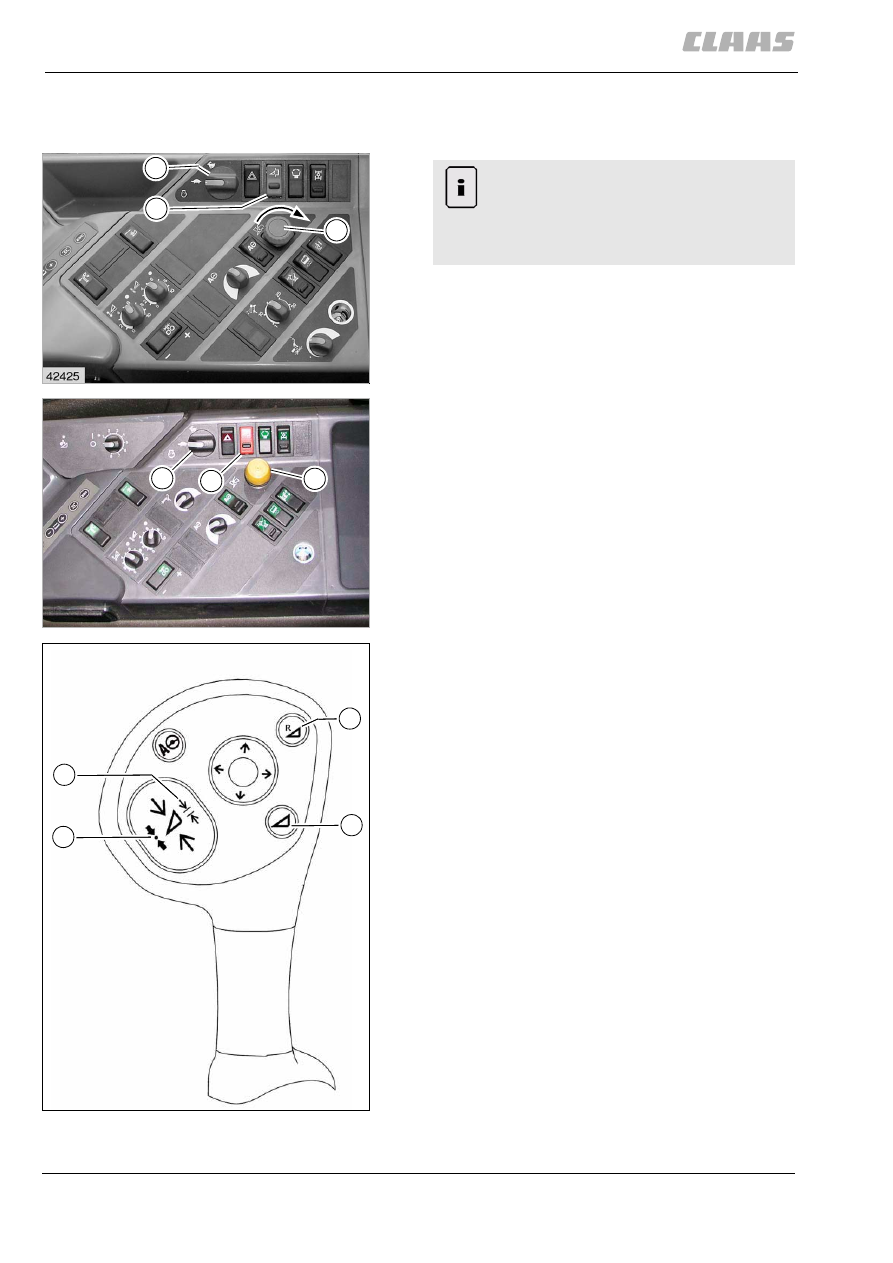

(рис. 130, 131)

130

до № машины ...

12192

131

с № машины ...

2132

16

27

25

16

27

25

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

366

6 Обслуживание базовой машины
6.5 Пуск в ход кормоизмельчителя

9357

34296

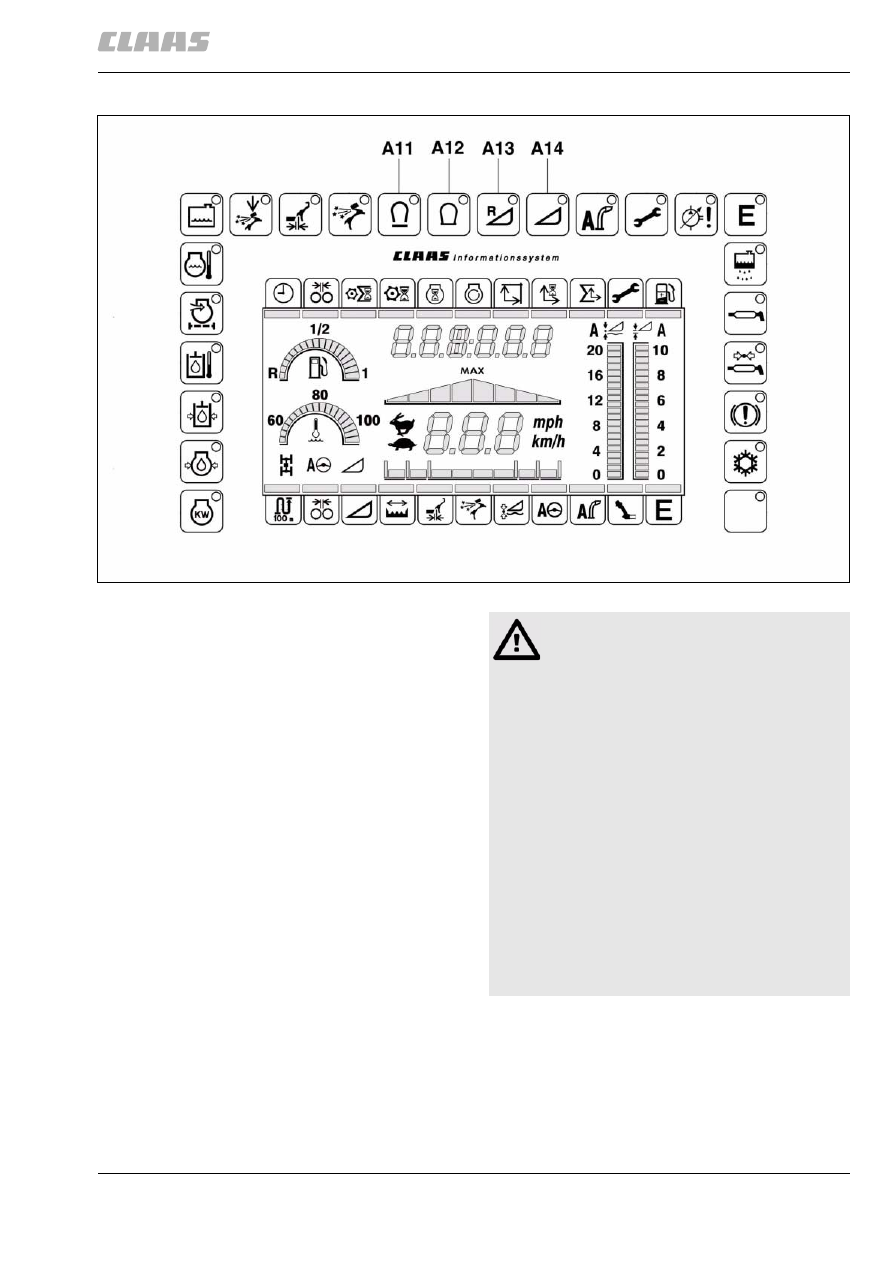

6.5.3 Обратный ход подающего устройства
(реверсирование)

При засорении подающих органов или приставок
их можно остановить и переключить на обратный
ход.

Нажать клавишный выключатель (3, СТОП /
реверсирование). Прямой ход подающего
устройства отключается. Зеленая контрольная
лампа (A14) погасает, а красная контрольная
лампа (A13) светится до тех пор, пока не будет
отпущен клавишный выключатель (3).

Если подающее устройство не вращается
в обратном направлении (это можно определить
только по подающим органам, подающим цепям,
подающим шнекам и т.д.), то следует отпустить
клавишный выключатель (3) и снова нажать.
Отпустить клавишный выключатель (3), подающее
устройство останавливается (нулевое положение).

Для включения на прямой ход кратковременно
нажать клавишный выключатель (4). Светится
зеленая контрольная лампа (А14).

(рис. 126, 129)

34297

6.5.4 Прямой ход подающего устройства
останавливается, металлодетектор нашел
магнитный металл

На нижнем переднем валке подающего устройства
установлен металлодетектор. Если к подающему
устройству подходит магнитный металл,
находящийся в измельчаемой массе, то подающее
устройство немедленно останавливается с целью
предотвращения повреждения ножевого барабана.
Светится красная контрольная лампа (А12).

Кормоуборочную машину отвести назад
на несколько метров. Нажать клавишный
выключатель (3, СТОП / реверсирование).
Подающее устройство вращается в обратном
направлении, красная контрольная лампа (А12)
гаснет. Измельченная масса выбрасывается
вперед.

Внимание!

Посторонние предметы обладают
различными свойствами.

Повреждение подающего агрегата.

– Соблюдать указания по детектору в

руководстве.
