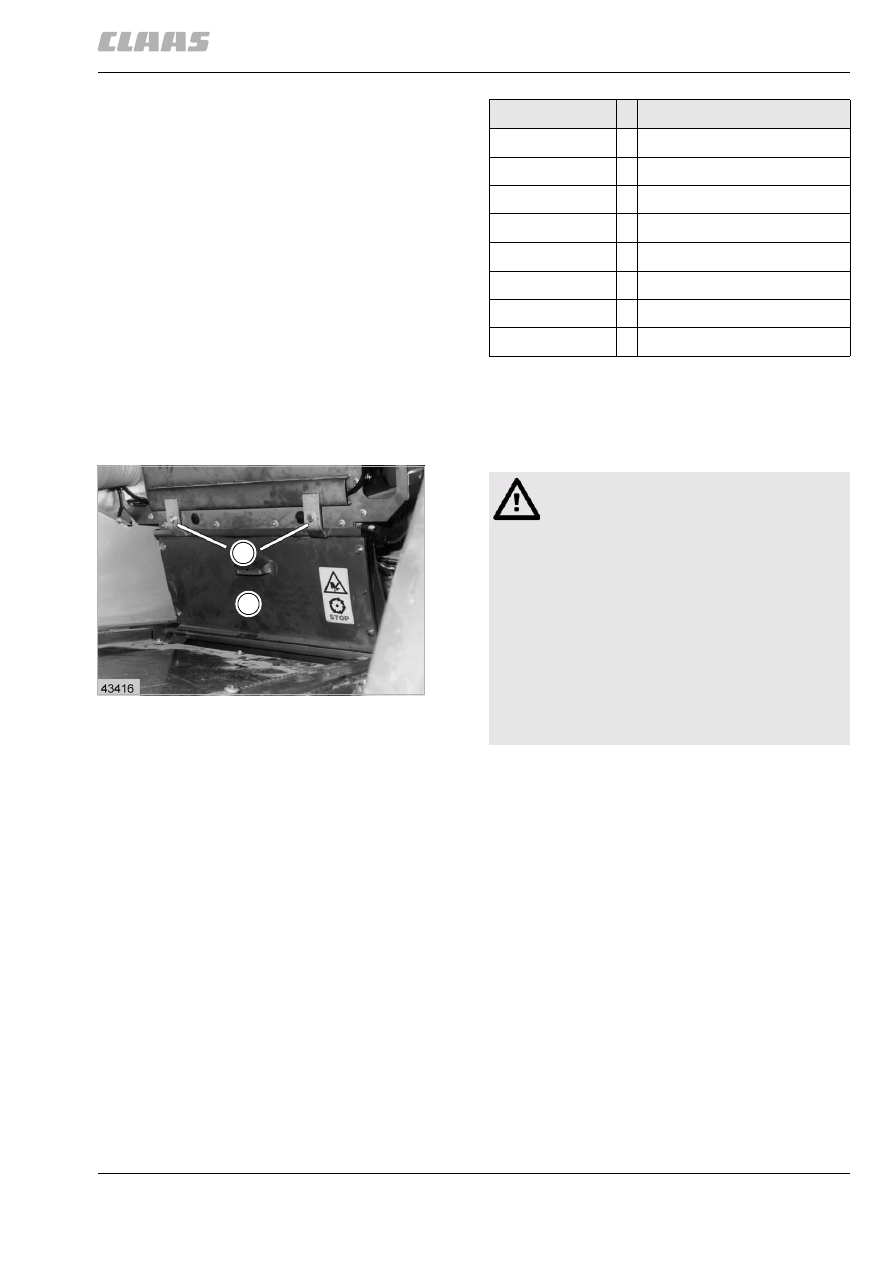

335

6 Обслуживание базовой машины

6.2 Зернодробилка (длинная и коротка резка, 80 / 100 зубьев)

9357

Материал = листовой металл 60 x 8 мм

(рис. 75)

34086

6.2.10 Установка зернодробилки

– Снять промежуточный элемент (Z) выходной

шахты для травяных культур.
Для этого ослабить захваты (S) и провернуть
на 90°.

– Вынуть промежуточный элемент (Z) выходной

шахты.

(рис. 76)

Размер

Значение

A

= 800 мм

B

= 840 мм

C

= 600 мм

D

= 400 мм

E

= 20 мм

F

= Ø14 мм

G

= 16

+0,5

 мм

H

= 44 мм

76

12466

S

Z

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

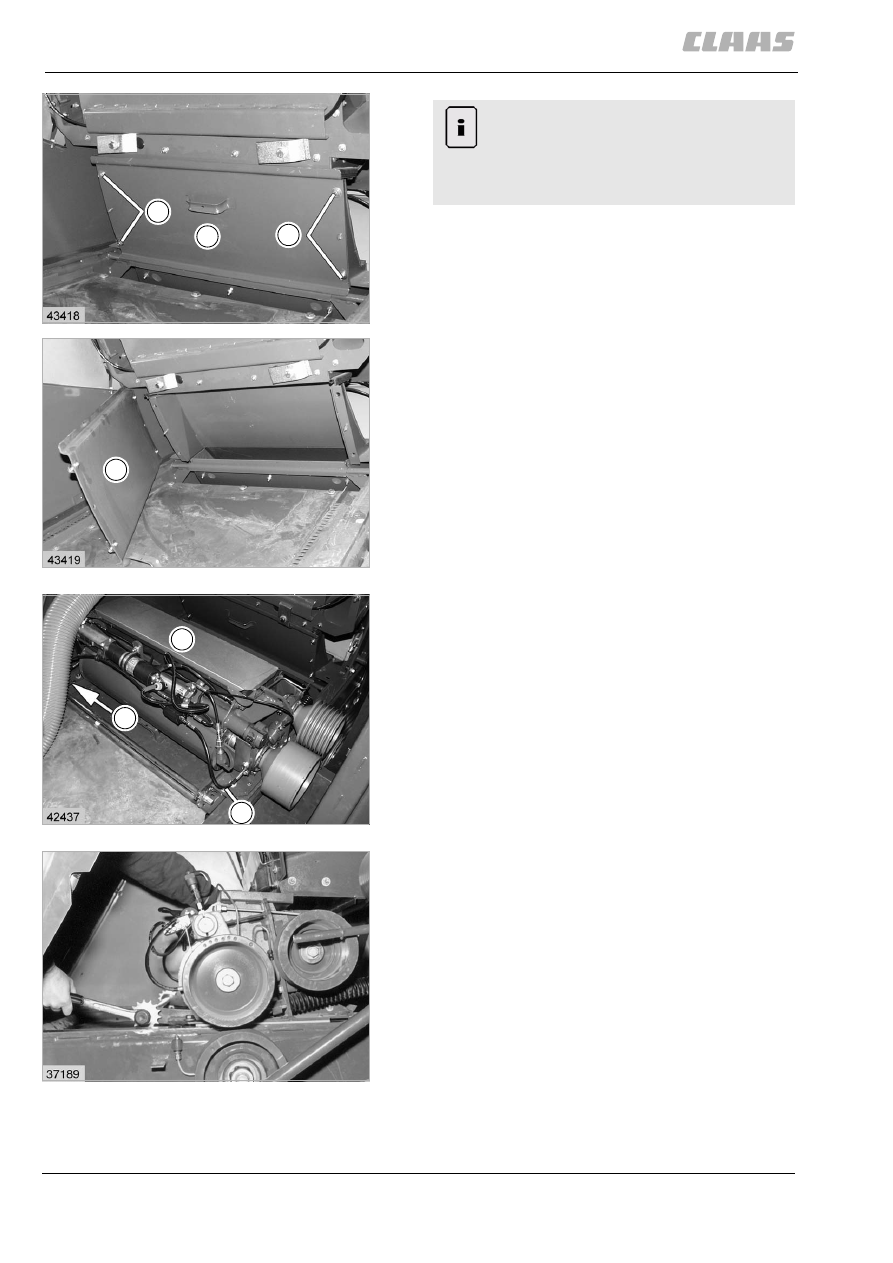

336

6 Обслуживание базовой машины
6.2 Зернодробилка (длинная и коротка резка, 80 / 100 зубьев)

9357

– Для этого ослабить четыре запорных винта (T)

и вынуть крышку (V).
После этого промежуточный элемент выходной
шахты можно очистить и вынуть.

– Затем снова установить крышку (V) на место.

(рис. 77, 78)

– Поднять зернодробилку в машину или,

соответственно, удалить арретировочные
винты (A) зернодробилки.

– Снять крышку (D).

(рис. 79)

– Полностью переместить зернодробилку

вперед, используя подходящий инструмент
(трещотку с головкой на 19 мм).

(рис. 80)

77

12467

78

12468

T

T

V

V

Указание!

Если в промежуточном элементе
выгрузной шахты еще находится слишком
много измельченного материала, то его
невозможно полностью извлечь.

79

12457

D

A

A

80

12456

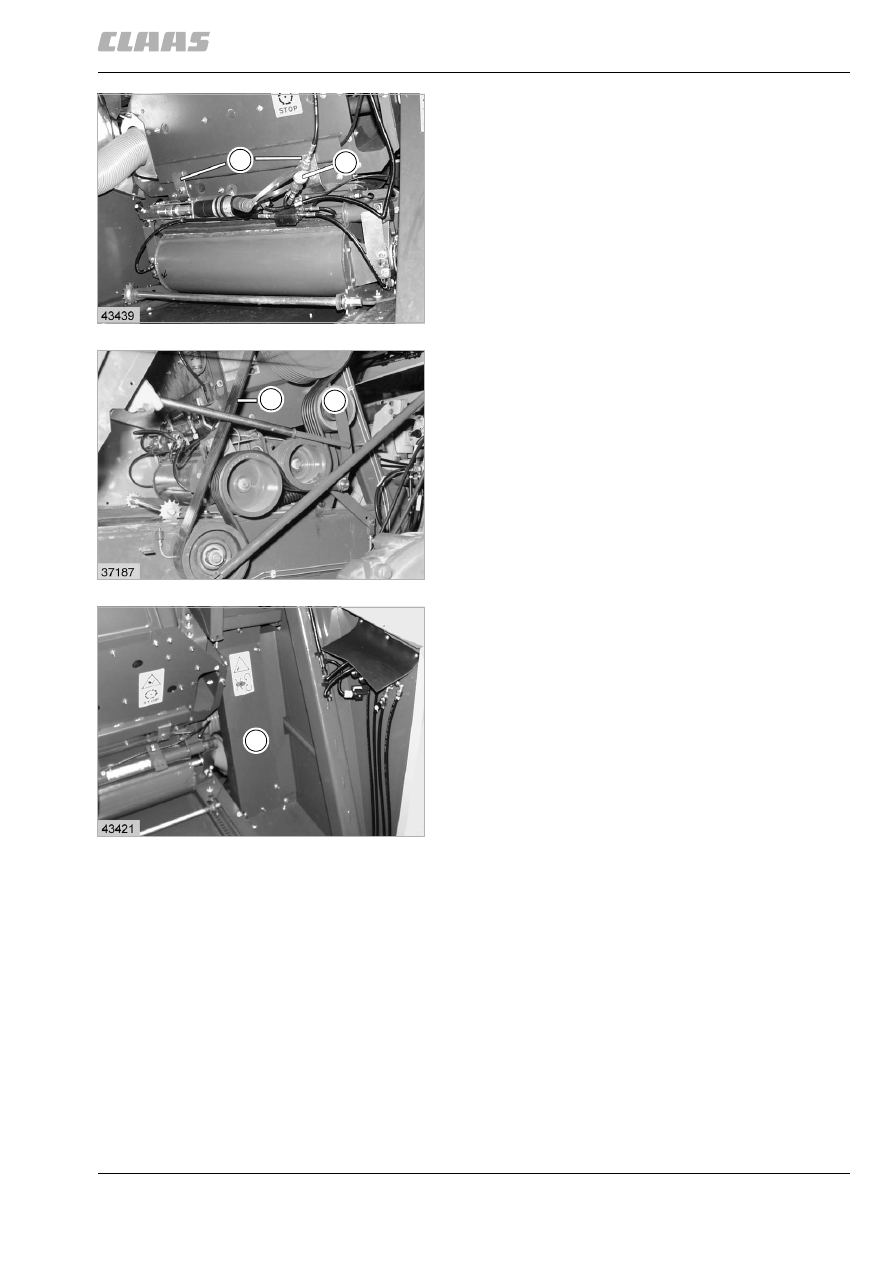

337

6 Обслуживание базовой машины

6.2 Зернодробилка (длинная и коротка резка, 80 / 100 зубьев)

9357

– Прикрутить зернодробилку посредством

зажимных лап (S).

– Подсоединить быстроразъемную муфту (K)

системы централизованной смазки к
зернодробилке (если имеется).

(рис. 81)

– Надеть комбинированный клиновой ремень

в соответствии с

(рис. 82)

.

– Надеть надставную трубу (из комплекта

бортового инструмента) до упора на конец
вала и, нажав на натяжной ролик, перевести
его назад через мертвую точку.

– Снять надставную трубу.

(рис. 82)

– Установить защитный элемент (B).

(рис. 83)

81

12470

S

K

82

12454

K

N

83

12452

B

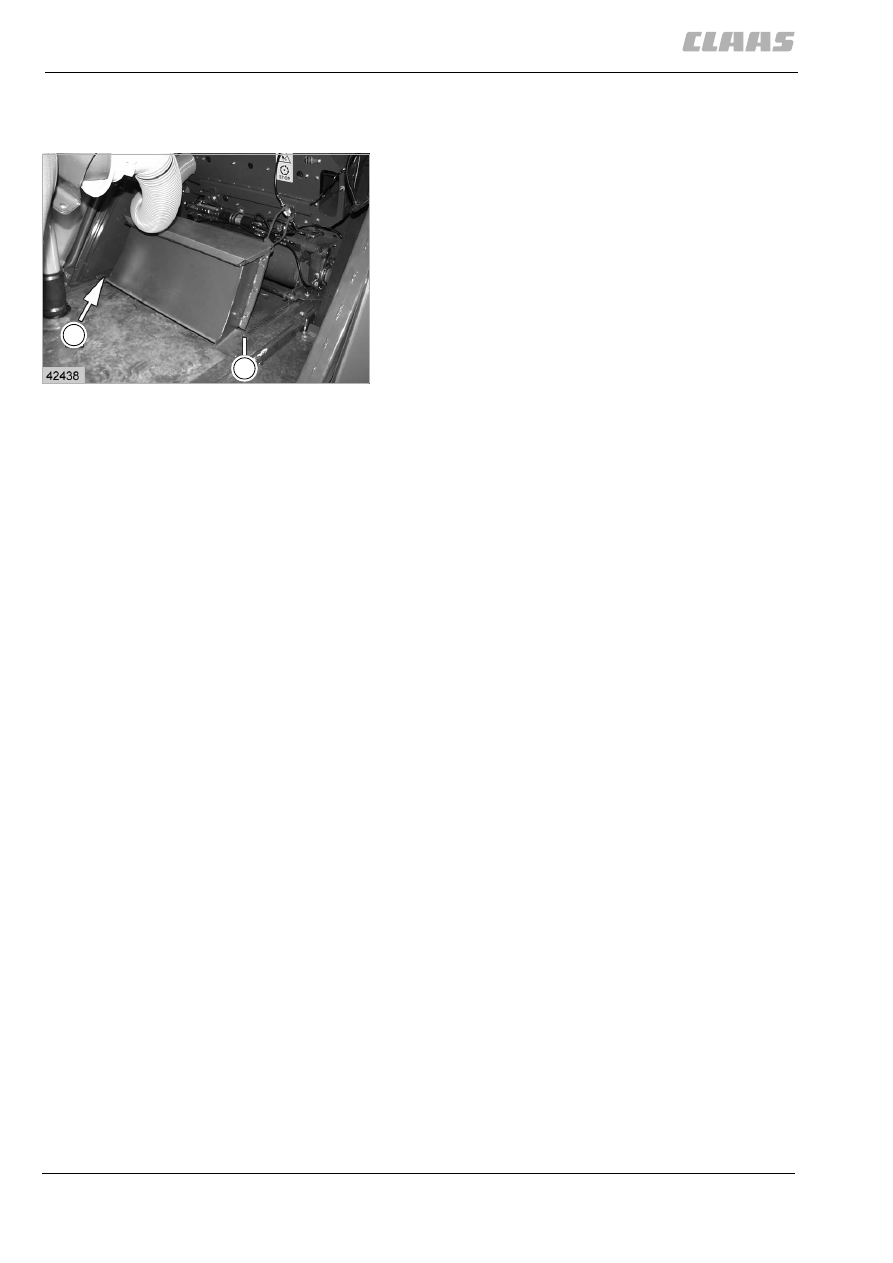

338

6 Обслуживание базовой машины
6.2 Зернодробилка (длинная и коротка резка, 80 / 100 зубьев)

9357

34085

6.2.11 Хранение промежуточного элемента
выгрузного канала

При запущенной в работу зернодробилке можно
прикрутить промежуточный элемент выгрузной
шахты в машине двумя винтами с шестигранной
головкой возле (A).

(рис. 84)

84

12458

A

A
