Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 78

327

6 Обслуживание базовой машины

6.2 Зернодробилка (длинная и коротка резка, 80 / 100 зубьев)

9357

34076

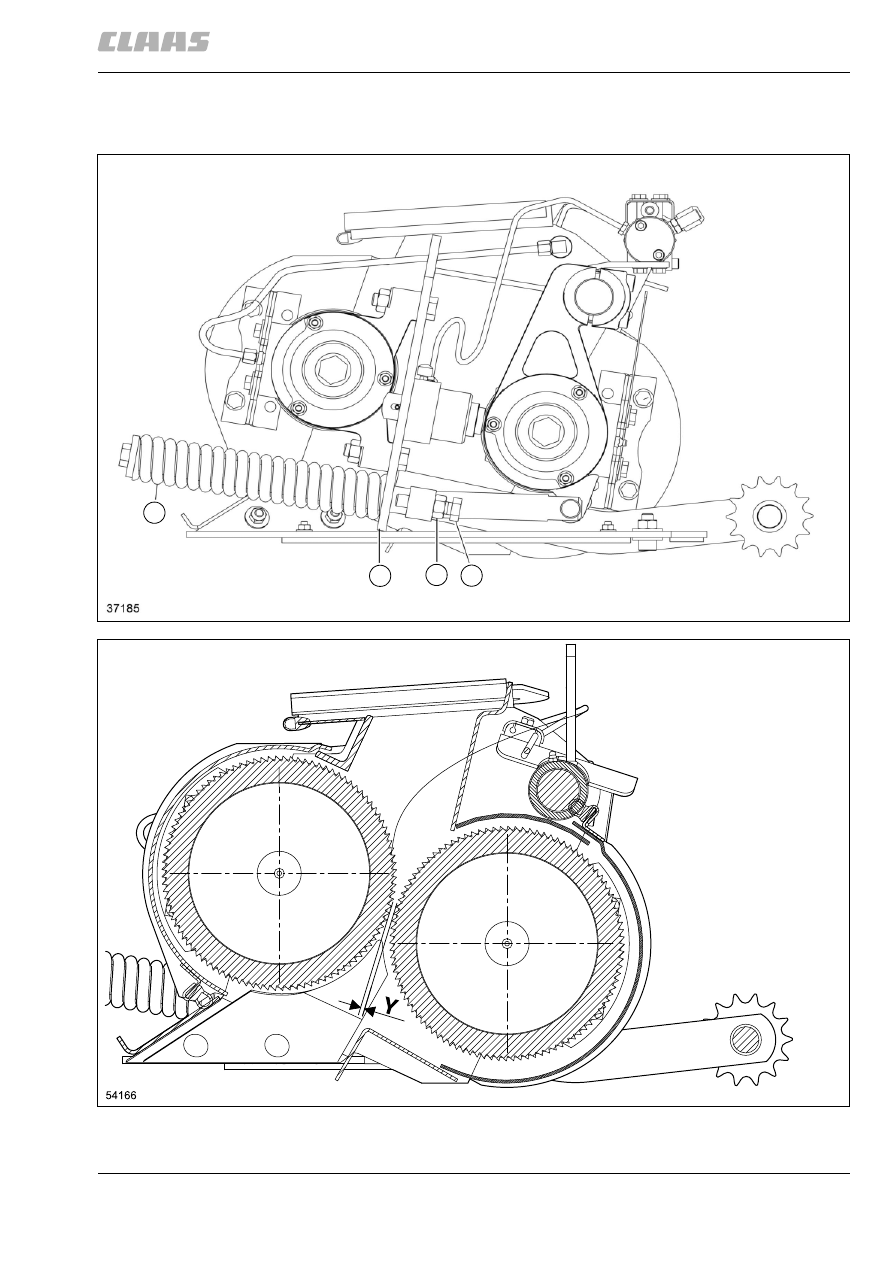

6.2.2 Программирование раствора валков зернодробилки (Электрическое регулирование
зазора)

12445

57

F

L

K

S

12446

58

328

6 Обслуживание базовой машины
6.2 Зернодробилка (длинная и коротка резка, 80 / 100 зубьев)

9357

Раствор валков зернодробилки можно
программировать при любом растворе валков
зернодробилки (Y), если он больше 1,0 мм.

Установить раствор валков зернодробилки,
к примеру, на 2 мм. Для замера использовать
подходящий инструмент или калибр.

Программирование, см. "Обслуживание системы
CIS".

34077

6.2.3 Базовое положение валков измельчителя

Требуется в случае ремонта или при износе валков
зернодробилки и необходимости дополнительной
регулировки.

– Для этого снять зернодробилку и уложить

на правой стороне на подходящие подставки.

12447

59

X

N

60

12448

C

W

Опасность!

Из соображений безопасности этот
процесс не допускается выполнять
в машине.

Обратить внимание!

При каждом изменении базовой настройки
необходимо произвести выпуск воздуха из
системы регулирования раствора валков
зернодробилки.

329

6 Обслуживание базовой машины

6.2 Зернодробилка (длинная и коротка резка, 80 / 100 зубьев)

9357

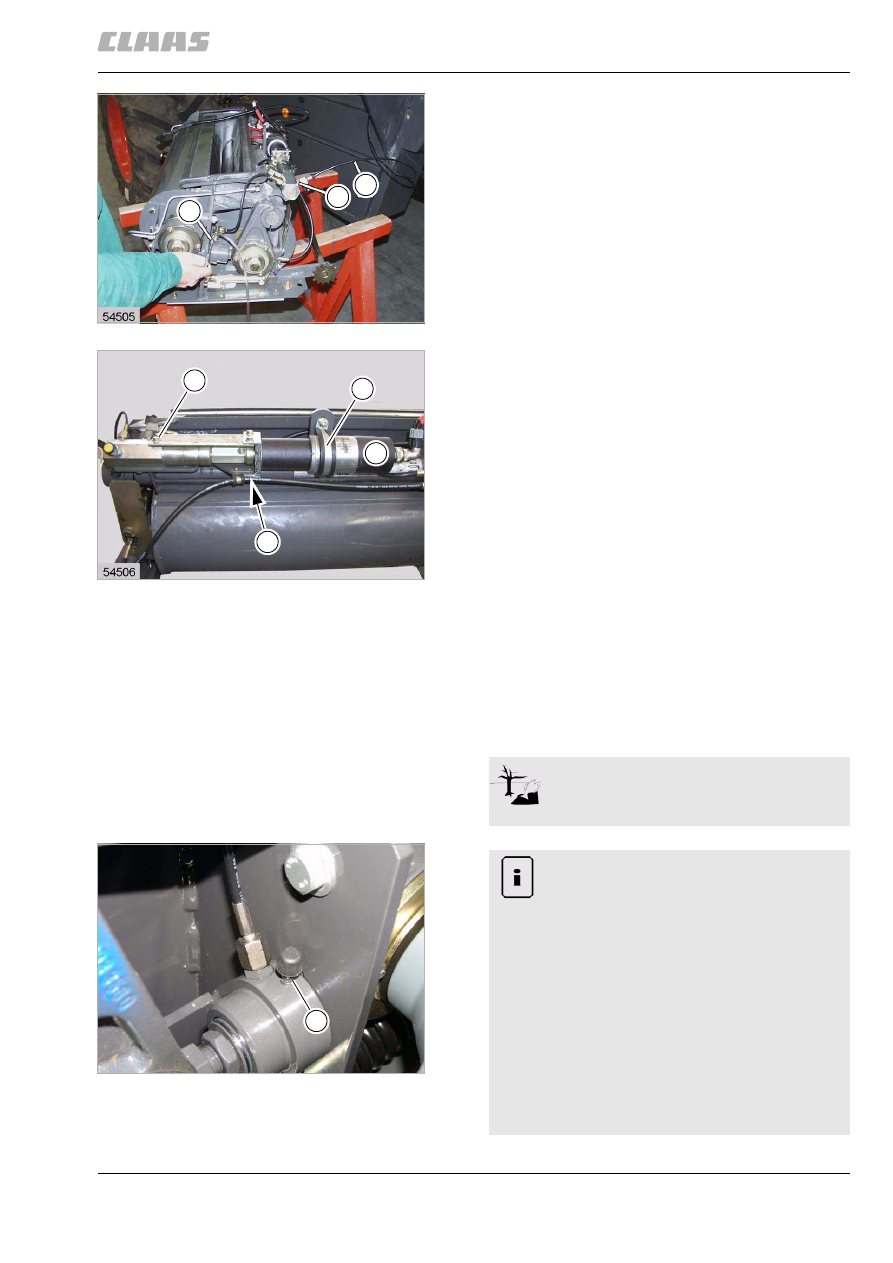

– Подсоединить измерительный шланг (W) типа

"Mini", № детали: 000 181 951 1, к
измерительному штуцеру (С) клапанного блока
низкого давления, а также к измерительному
штуцеру "Mini" (В) устройства регулирования
раствора валков зернодробилки.

– Один конец прозрачного пластмассового

шланга вначале надеть на продувочный
клапан (Р), другой конец затем положить
в подходящий сосуд.

(рис. 60, 61)

– В случае электрического регулирования

раствора валков зернодробилки снять
электродвигатель (G). Для этого вывернуть
винты (Е и F) и открутить хомутик (D).

(рис. 62)

– Вывернуть гидравлический поршень (N)

до обеспечения размера (Х = 231 мм).

(рис. 59)

– Друг за другом открыть продувочные

клапаны (Р).

(рис. 59, 61)

61

12449

P

B

W

62

12450

G

D

E

F

Экологическая безопасность!

Соберите вытекающую рабочую жидкость
и утилизируйте надлежащим образом.

63

12528

P

Указание!

Если при износе валков необходимо
произвести коррекцию базовой настройки,
то вначале следует ослабить
контргайки (К), затем вворачивать
установочные винты (S), пока значение
зазора (Y) на самом большом диаметре
(при изношенных валках) не станет равным
1 мм.

Настройку обязательно произвести на
обеих сторонах одинаковым образом.

Затем снова затянуть контргайки (К).
Установочные винты (S) при этом должны
подойти к перегородкам (L).

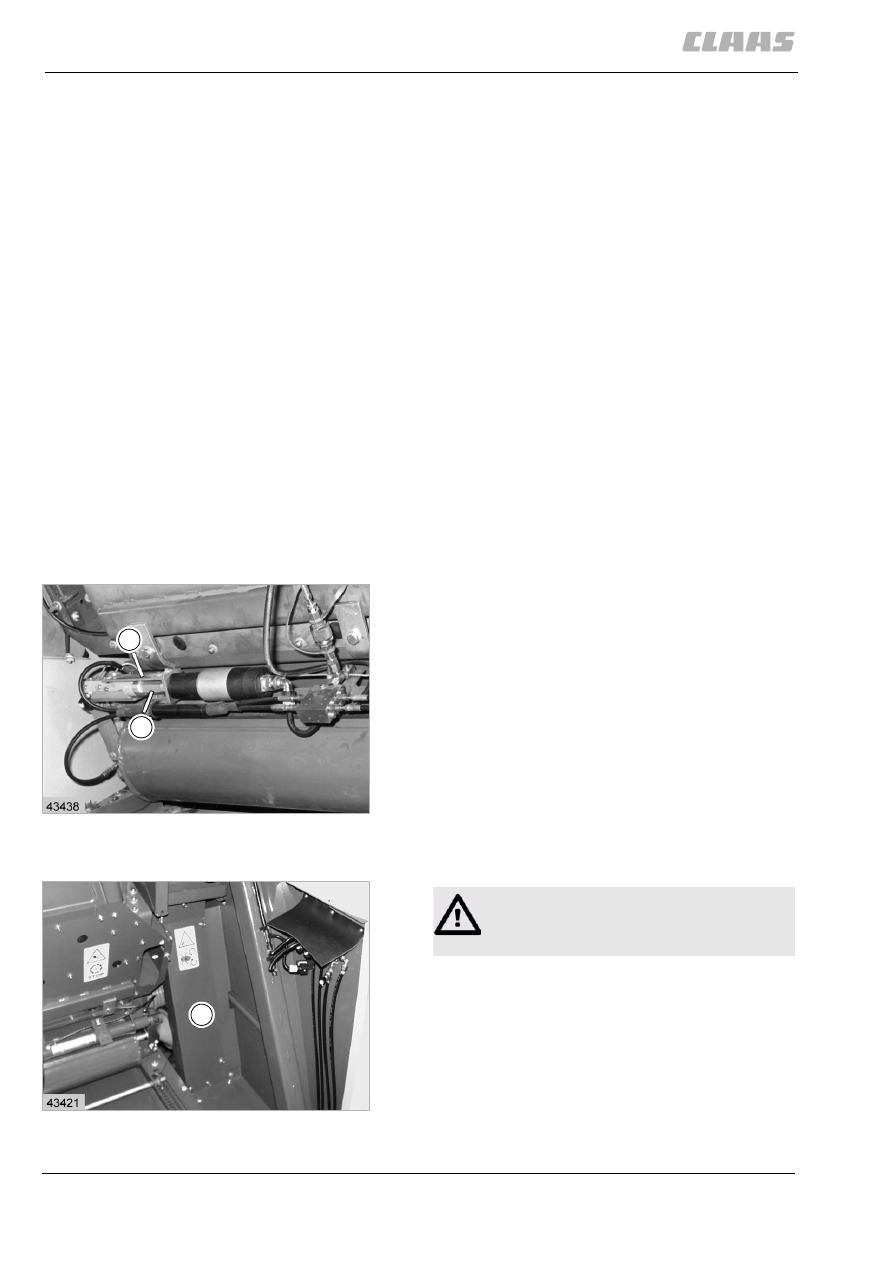

330

6 Обслуживание базовой машины
6.2 Зернодробилка (длинная и коротка резка, 80 / 100 зубьев)

9357

– Завести дизельный двигатель и оставить

работать на нижних оборотах холостого хода.

– Как только гидравлическое масло будет

выходить без пузырьков, закрыть клапан
выпуска воздуха (P).
Момент затяжки = 6 - 8 Нм

– Повторить процесс на другой стороне.
– Заглушить дизельный двигатель.
– Открутить измерительный шланг (W) "Mini".
– В случае электрического регулирования

раствора валков снова установить
электрический двигатель на место.

– Снова установить зернодробилку на место.
– Проверить уровень масла в баке для

гидравлического масла, в случае
необходимости дозаправить.

После настройки необходимо произвести
программирование зернодробилки. См.
"Обслуживание системы CIS".

(рис. 57, 58, 60, 61, 63)

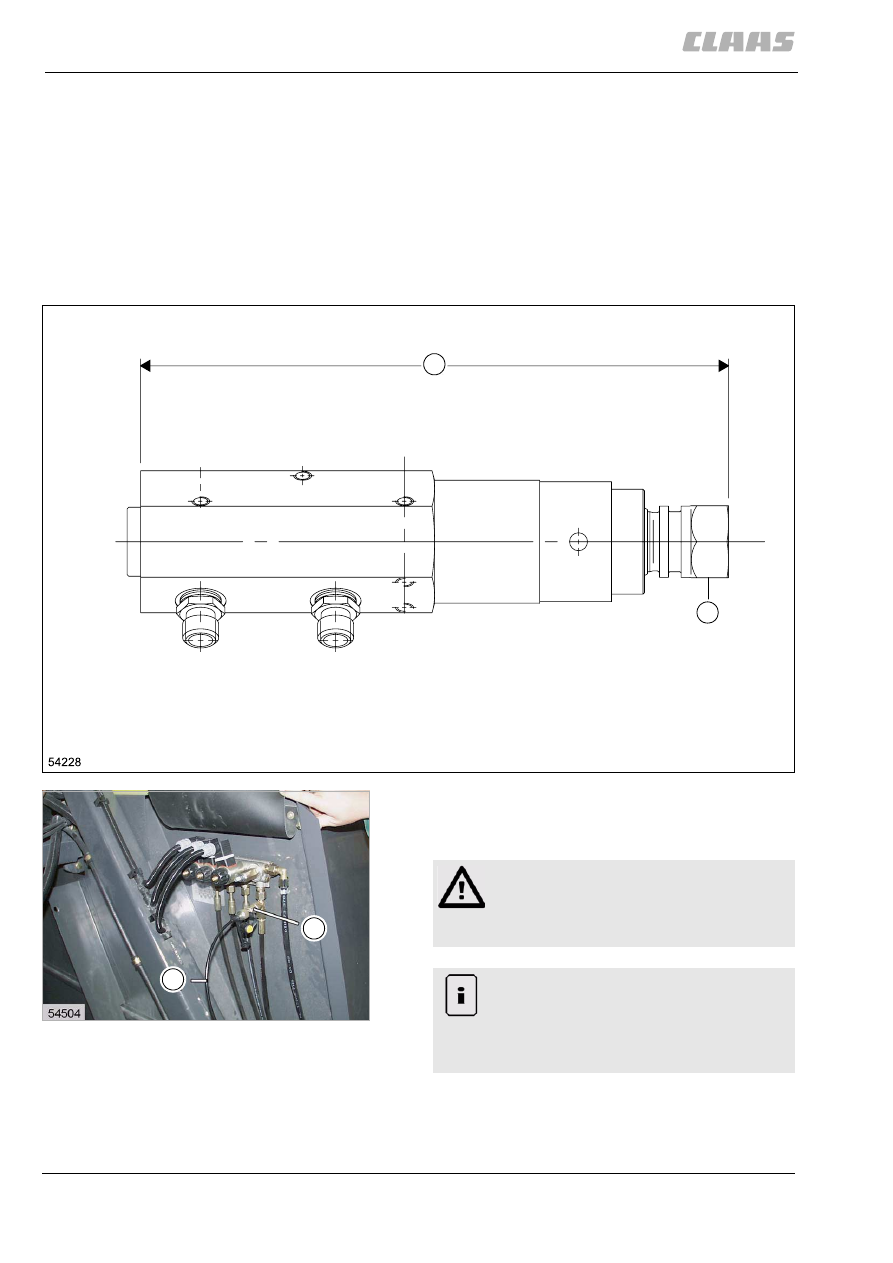

34078

6.2.4 Ручная установка раствора валков
(электрическое регулирование раствора
валков зернодробилки)

При отказе электрической системы регулирования
раствора валков его можно установить
посредством шестигранного элемента (М). Для
этого открутить пластину (P).

После настройки снова прикрутить пластину (P).

(рис. 64)

34079

6.2.5 Снятие зернодробилки

64

12451

P

M

65

12452

B

Опасность!

Остановите двигатель и выключите
разъединитель аккумуляторной батареи!
