259

5 Обслуживание системы CIS

5.8 Зернодробилка

9356

5.8 Зернодробилка

33928

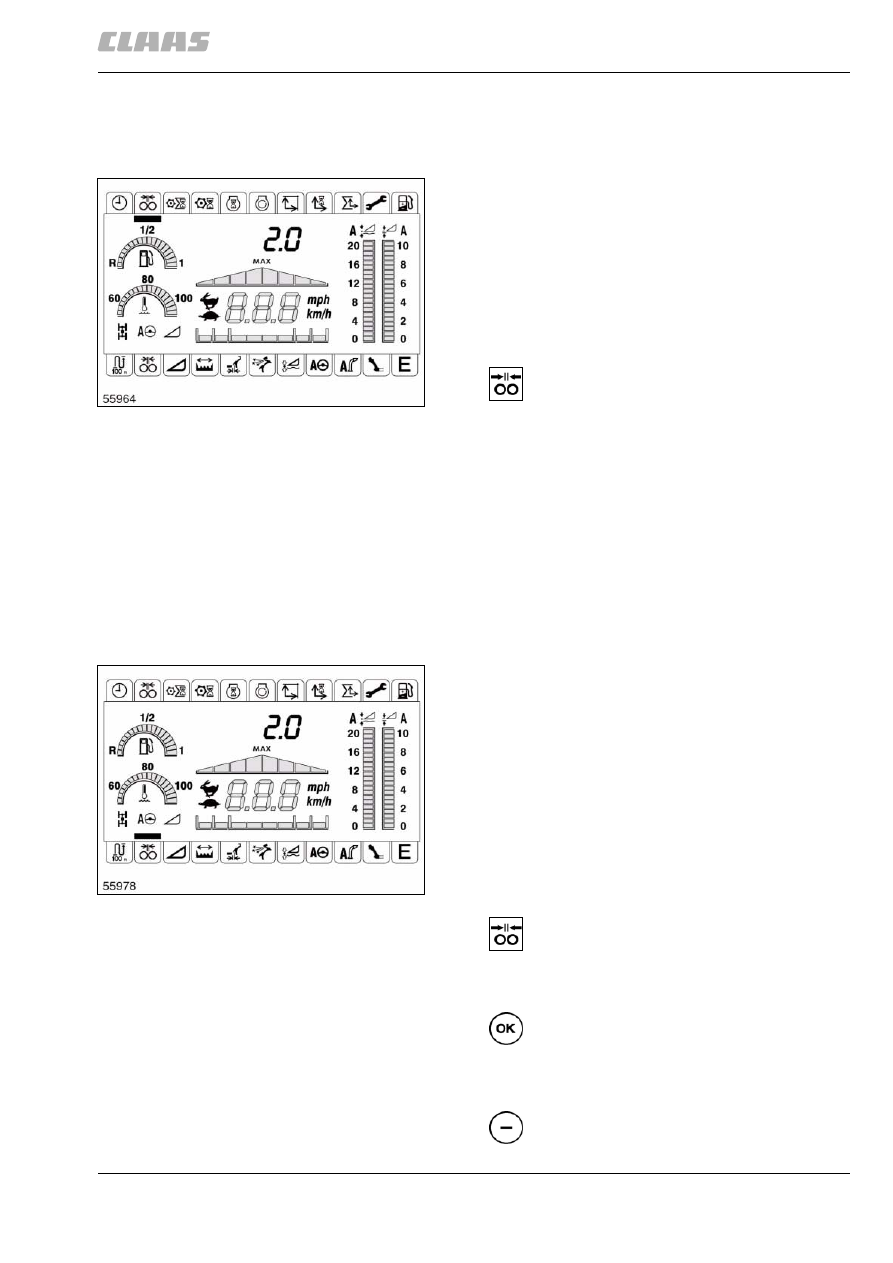

5.8.1 Показать зазор валков зернодробилки
(оснастка по выбору)

Функция "Индикация расстояния между валками
зернодробилки" имеется в распоряжении только
тогда, если зернодробилка оснащена
электрическим устройством регулирования
зернодробилки.

Для обеспечения корректности показаний при
вводе в эксплуатацию новой машины:

– Программирование зазора валков

зернодробилки.

Переместить курсорный штрих на символ
валков зернодробилки (B2) в верхнем ряду
символов.

Дисплей показывает расстояние между валками
зернодробилки.

При регулировании расстояния между валками
зернодробилки на пульте управления расстояние
между ними отображается автоматически.
Акустический сигнал указывает на изменение
зазора валков зернодробилки.

(рис. 86)

33929

5.8.2 Запрограммировать зазор валков
зернодробилки (оснастка по выбору)

Функция "Программирование зазора валков
зернодробилки" имеется в распоряжении лишь в
том случае, если зернодробилка оснащена
отконфигурированным электрическим приводам
регулирования зернодробилки.

Для обеспечения правильной индикации
расстояния между валками зернодробилки, это
расстояние необходимо запрограммировать.

Для программирования зазор валков
зернодробилки должен составлять минимум 1 мм.

– Замерить расстояние между валками

зернодробилки.

Установить полосу курсора над символом
"Валки зернодробилки" (B13).

Дисплей показывает расстояние между валками
зернодробилки.

Индикация мигает.

Настроить зазор валков зернодробилки на
замеренное значение:

уменьшить расстояние между валками
зернодробилки.

86

12370

87

12371

260

5 Обслуживание системы CIS
5.8 Зернодробилка

9356

увеличить расстояние между валками
зернодробилки.

Одно нажатие на клавишу соответствует
изменению расстояния между валками
зернодробилки на 0,1 мм.

Прервать функцию / восстановить
первоначальный зазор валков
зернодробилки.

Подтвердить индицируемое расстояние
между валками зернодробилки.

(рис. 87)

261

5 Обслуживание системы CIS

5.9 Выброс

9356

5.9 Выброс

33930

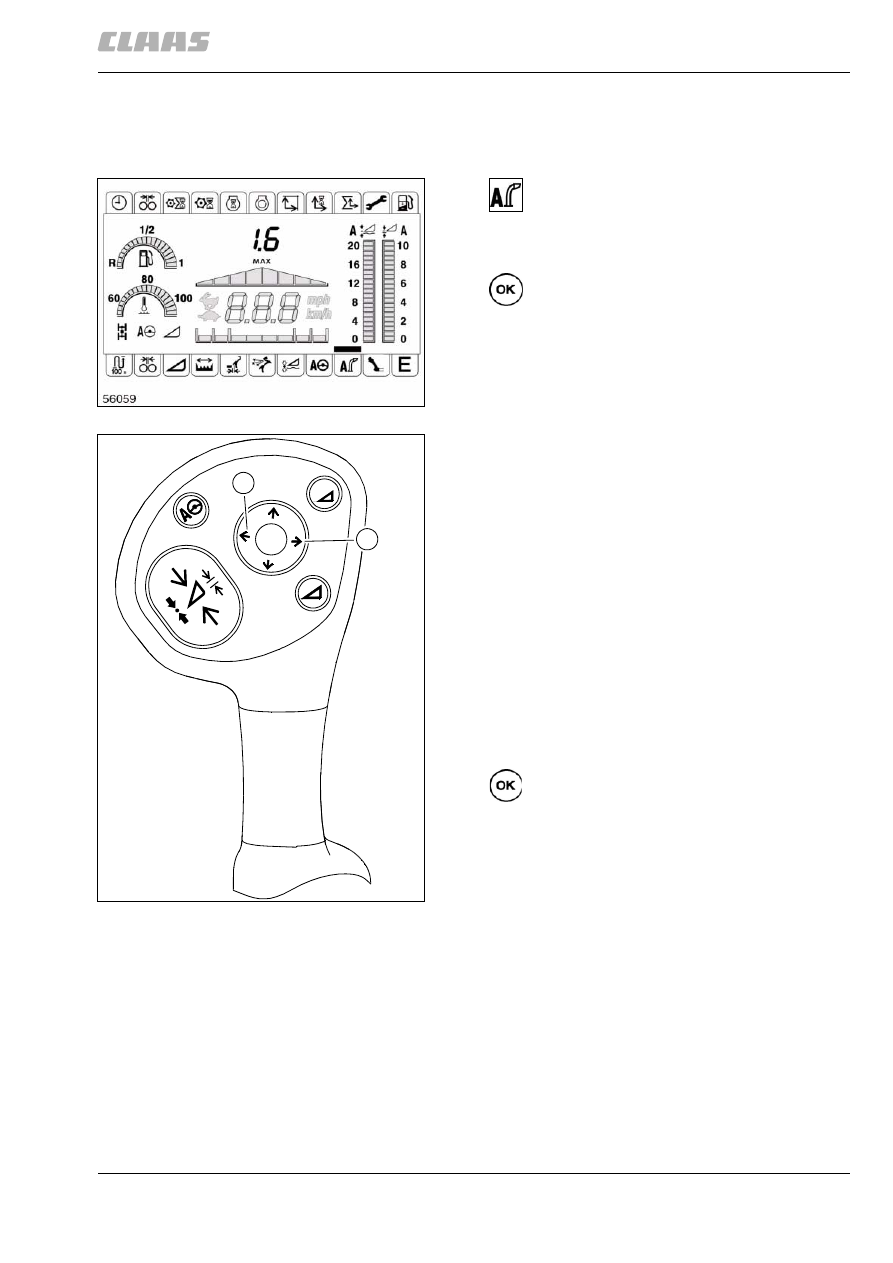

5.9.1 Выучить концевые упоры выгрузной
трубы

Выбрать символ "Автоматика поворота
выгрузной трубы" (B20).

В верхней зоне дисплея показываются значение
напряжения.

Запустить процесс обучения.

Начинает мигать значение напряжения в верхней
зоне дисплея, выдается короткий звуковой сигнал.

(рис. 88)

– Удерживать клавишный выключатель (2c) на

мультифункциональной ручке нажатым, пока
выгрузная труба не дойдет до левого упора.

– Отпустить клавишный выключатель (2с).

Звуковой сигнал указывает на то, что достигнуто
действительное значение.

– Удерживать клавишный выключатель (2d) на

мультифункциональной ручке нажатым, пока
выгрузная труба не дойдет до правого упора.

– Отпустить клавишный выключатель (2d).

Звуковой сигнал указывает на то, что достигнуто
действительное значение.

Оба изученных значения напряжения для левого и
правого концевых упоров попеременно появляются
на дисплее.

Закончить процесс изучения.

Трехкратный звуковой сигнал указывает на
успешный ввод в память, а значения напряжения в
верхней зоне дисплея перестают мигать.

(рис. 89)

88

12372

89

2143

R

2d

2c

262

5 Обслуживание системы CIS
5.10 Неисправности и их устранение

9356

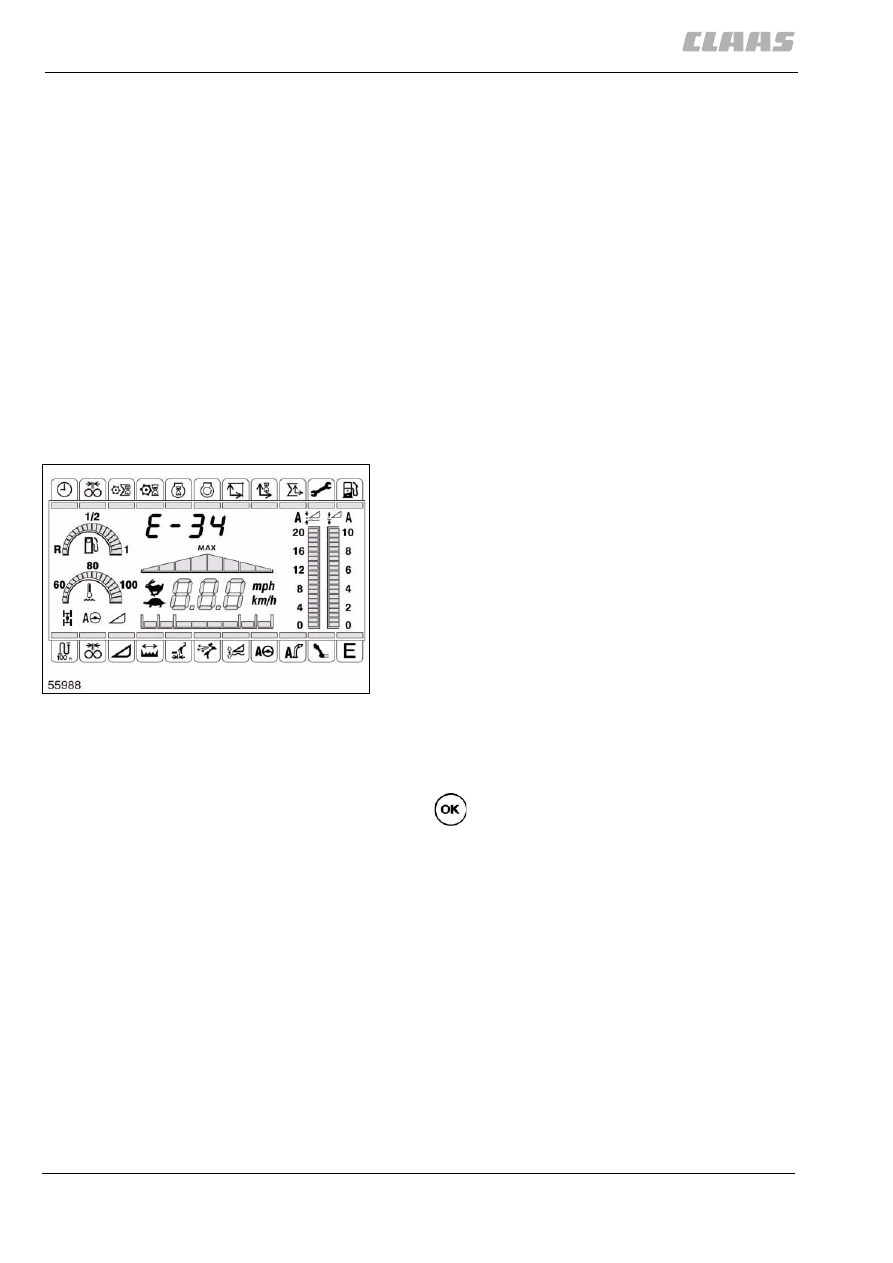

5.10 Неисправности и их устранение

33931

5.10.1 Виды сигналов тревоги системы CIS

На неисправность указывается посредством
светодиодов (от A1 до A24), кода неисправности на
дисплее системы CIS и / или акустического
аварийного сигнала.

При неисправностях средней и тяжелой степени,
кроме того, загорается лампа СТОП на
информаторе движения.

Имеется три различных типа аварийной
сигнализации:

• Неисправность тяжелой степени / постоянный

аварийный сигнал

• Неисправность средней степени / три коротких

аварийных сигнала

• Неисправность легкой степени / один короткий

аварийный сигнал

Неисправность тяжелой степени / постоянный
аварийный сигнал

Если раздастся постоянный аварийный сигнал, то
имеется неисправность тяжелой степени.

На неисправность указывается в системе CIS в
виде кода неисправности, а на информаторе
движения светится лампа СТОП.

При некоторых неисправностях кроме этого рядом
с соответствующим символом на мониторе CIS
светится светодиод.

– Машину сразу же остановить и определить

неисправность.

Если имеет место системная неисправность, то
сигнал тревоги можно подавить до следующего
включения зажигания:

Подтвердить сигнал тревоги.

Если сигнал тревоги исчезает после
подтверждения клавишей OK, то можно
продолжить работу на машине.

– Причину неисправности устранить в

кратчайший срок!

Если сигнал тревоги невозможно подавить
путем подтверждения, то имеет место
неисправность машины!

В этом случае немедленно остановить машину
и устранить неисправность.

Продолжать работу на машине лишь после
того, как неисправность устранена и система
CIS больше не выдает сигнал тревоги!

(рис. 90)
