Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 44

191

4 Перед пуском в эксплуатацию

4.9 Автопилот CLAAS

9355

При неблагоприятной ширине междурядий может
стать целесообразным двигаться относительно
зафиксированного сенсорными рычагами ряда не
по центру, а со смещением вправо или влево.
При движении с автопилотом CLAAS с этой целью
можно соответствующим образом провернуть
регулятор средней линии (14) из маркированного
центрального положения.
После окончания работы на поле автопилот CLAAS
следует сразу же отключить перекидным
выключателем (15), для предотвращения
непреднамеренного включения автопилота CLAAS
при движении по дорогам.
до машины № 49200056:
Защитная дуга (S) при движении по дорогам
должна быть накинута.

(рис. 129, 130, 131)

Защитный выключатель:

Сиденье водителя снабжено защитным
выключателем.

Если водитель сходит с сиденья, то автопилот
CLAAS подающее устройство отключаются
примерно через 5 секунд.

33845

4.9.2 Пуск автопилота CLAAS в работу
(Машина с приставкой-подборщиком)

(рис. 132)

Базовая настройка

Вертикальная настройка:

Выполнить настройку таким образом, чтобы
фиксаторные винты (F) встали посередине
продолговатого отверстия.

Горизонтальная настройка:

Отрегулировать самостопорящуюся гайку (H) таким
образом, чтобы несущая плита лазерного пилота
встала параллельно мостику.

A = Арретировочный винт

(рис. 133)

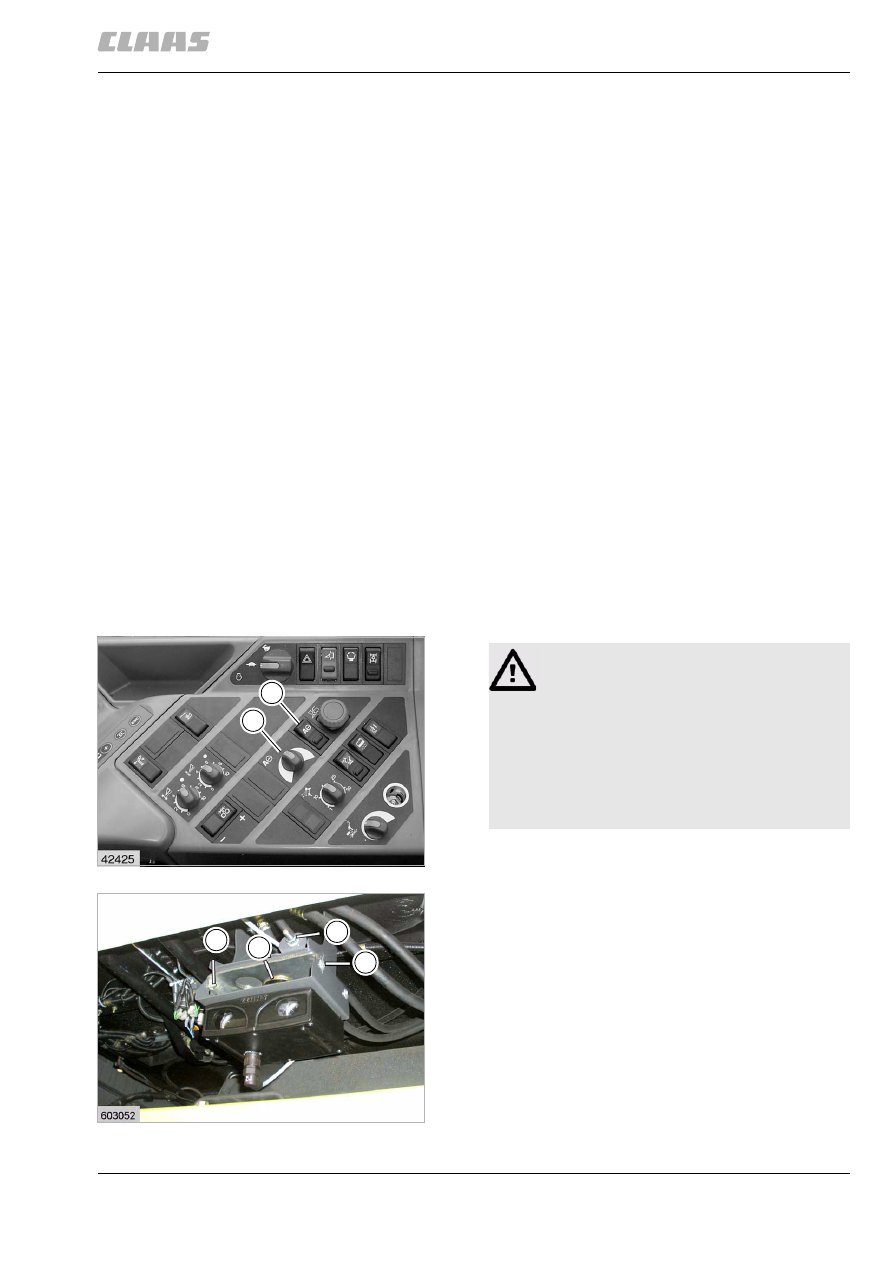

132

12192

15

14

Опасность!

Автопилот допускается включать лишь во
время полевых работ в рядах кукурузы.

При движении по общественным дорогам и
улицам в соответствии с правилами StVZO
(Положение о допуске транспортных
средств к уличному движению) автопилот
CLAAS обязательно следует отключать
перекидным выключателем (15).

133

12303

A

H

F

F

192

4 Перед пуском в эксплуатацию
4.9 Автопилот CLAAS

9355

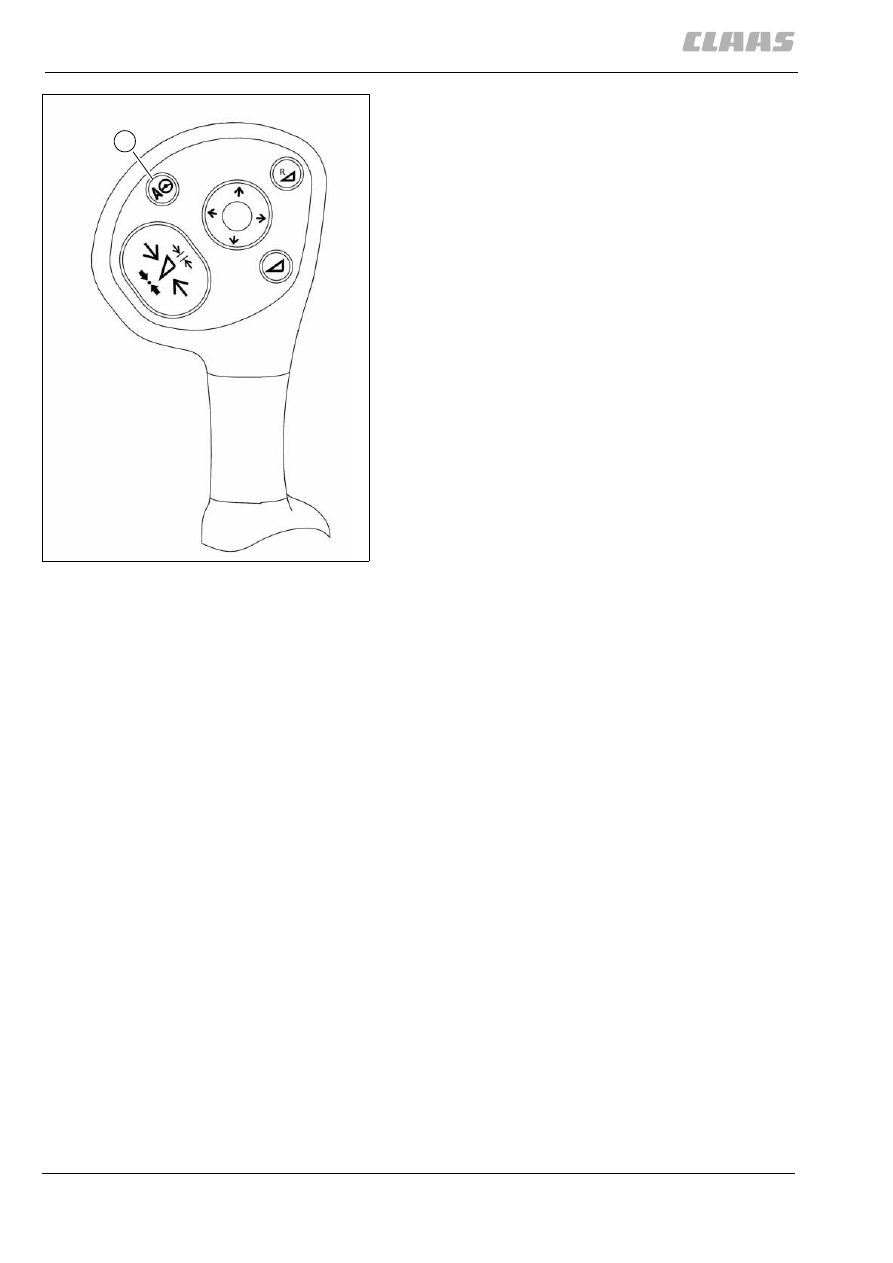

начиная с машины № 49200057:

Включить автопилот CLAAS клавишным
выключателем (5) на мультифункциональном
рычаге.

(рис. 134)

Перекидной выключатель (15) деблокировать и
включить.
Машину в ручном режиме ввести в посевы
кукурузы.
Нажать клавишу (5) на мультифункциональном
рычаге (при этом на мониторе светится
контрольная лампочка). Руль при этом, а также
после этого, передвигать запрещается.
Автопилот CLAAS берет на себя вождение машины
вдоль ряда кукурузы с помощью сенсорных
рычагов. При небольших пропусках в рядах урожая
автопилот CLAAS обеспечивает движение машины
по прямой.
Для принятия управления на себя, а также
для выключения автопилота CLAAS при развороте
в конце поля рулевое колесо быстро
поворачивается примерно на четверть оборота.
После этого машина как обычно управляется
вручную.
При неблагоприятных условиях укладки валков
можно соответствующим образом провернуть
элемент смещения середины (14) из помеченного
среднего положения.
После окончания работы на поле автопилот CLAAS
следует сразу же отключить перекидным
выключателем (15), для предотвращения
непреднамеренного включения автопилота CLAAS
при движении по дорогам.

(рис. 132, 134)

134

12176

5

193

4 Перед пуском в эксплуатацию

4.9 Автопилот CLAAS

9355

Защитный выключатель:

Сиденье водителя снабжено защитным
выключателем.

Если водитель сходит с сиденья, то автопилот
CLAAS подающее устройство отключаются
примерно через 5 секунд.

194

4 Перед пуском в эксплуатацию
4.9 Автопилот CLAAS

9355

15723

4.9.3 Неисправности и их устранение на автопилоте CLAAS

Неисправность

Причина, устранение

Автопилот не включается.

Измельчающий агрегат не включен.

– Включить измельчающий агрегат.

Неисправный предохранитель F24.

– Заменить предохранитель.
– Проверить места подключения кабелей и

штекерные соединения.

Неисправен контактный выключатель в сиденье.

– Заменить выключатель.

Неисправен ножной выключатель.

– Заменить ножной выключатель.

Неисправен вставной модуль.

– Заменить вставной модуль.

Автопилот включается, а контрольная лампа на
информаторе движения не светится

Неисправна контрольная лампа.

– Заменить контрольную лампу.
– Проверить места присоединения кабелей и

штекерные соединения информатора движения.

Неисправен вставной модуль.

– Заменить вставной модуль.

Электромагнитный клапан не включается
(проверка магнитного поля, к примеру при
помощи отвертки).

Обрыв кабеля.

– Проверить кабельные соединения.

Штекер неисправен или неправильно соединен.

– Проверить штекерные соединения.

Дефект электромагнитной катушки.

– Проверить электромагнитную катушку и

стальной сердечник электромагнитного клапана,
в случае необходимости заменить.

Неисправен вставной модуль.

– Заменить вставной модуль.

Электромагн. клапан срабатывает, а колеса
управляем. моста не реагируют

Блок электромагнитных клапанов неисправен.

– Проверить блок электромагнитных клапанов, в

случае необходимости заменить.
