4 Перед пуском в эксплуатацию

4.8 Вождение полевого кормоизмельчителя (до машины № ...) JAGUAR 900 – 830 Profistar

9355

33776

4.8.15 Стояночный тормоз

Стояночный тормоз действует независимо от
ножного тормоза. Он должен активироваться после
3-4 зубьев.

При задействованном стояночном тормозе
светится сигнальная лампа (А2) на мониторе.

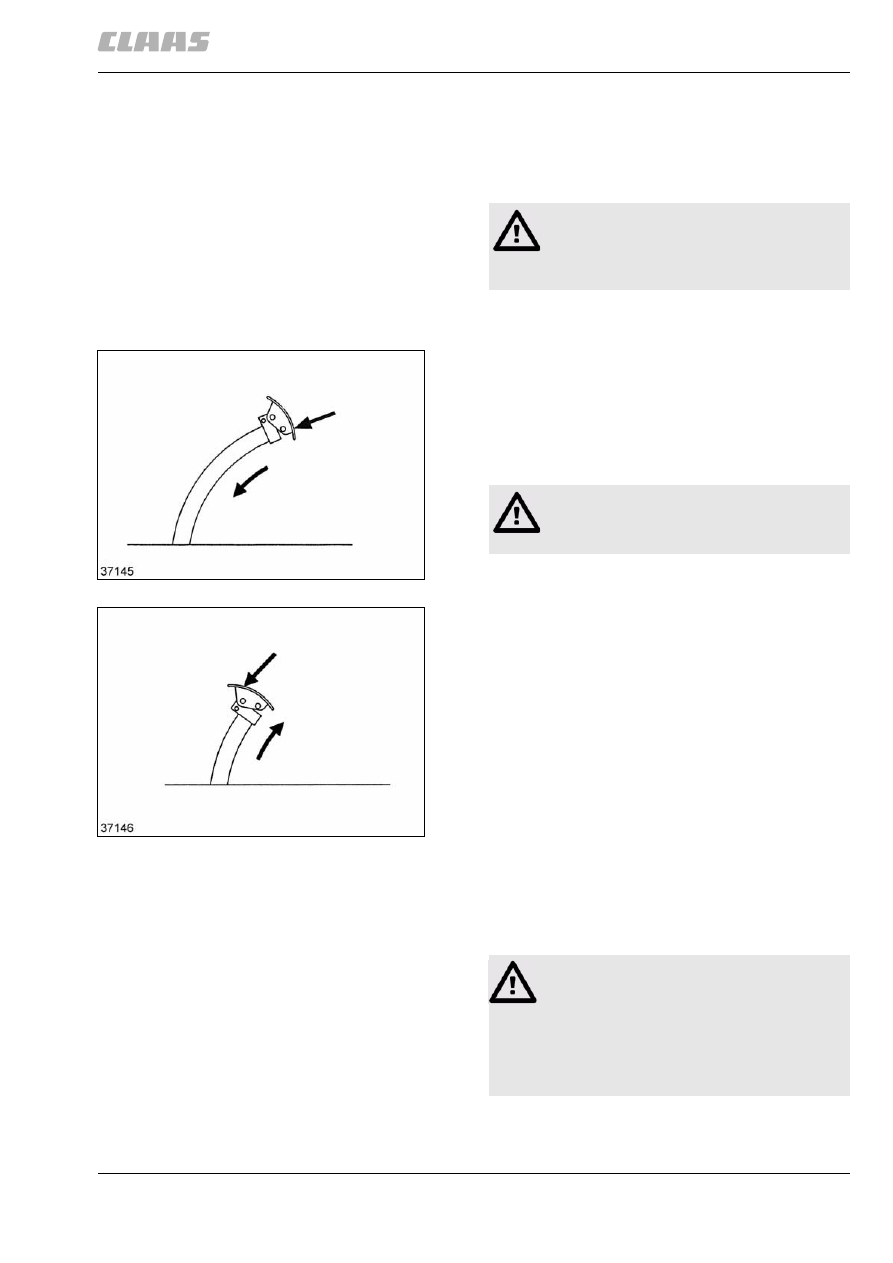

Затягивание стояночного тормоза:

– Ногой нажмите на педаль тормоза (в нижней

части) как можно дальше. Защелка должна
зафиксироваться.

– Убедитесь, что стояночный тормоз затянут

достаточно крепко.

(рис. 124)

Отпускание стояночного тормоза:

– Ногой нажмите на педаль тормоза (в верхней

части), так чтобы защелка расфиксировалась.

– После этого отпустите педаль.

(рис. 125)

33743

4.8.16 Остановка двигателя

Двигатель останавливается путем отключения
зажигания.

Опасность!

Следить за тем, чтобы и после длительной
эксплуатации собачка надежно
фиксировалась в зубчатом сегменте.

124

5306

Внимание!

Каждый раз перед началом движения
полностью отпускайте стояночный тормоз.

125

5307

Внимание!

Двигателям с турбонаддувом следует
перед отключением дать короткое время
поработать на нижних оборотах холостого
хода. Несоблюдение этого условия
может привести к повреждению
турбонагнетателя.

188

4 Перед пуском в эксплуатацию
4.8 Вождение полевого кормоизмельчителя (до машины № ...) JAGUAR 900 – 830 Profistar

9355

33777

4.8.17 Буксировка машины при
остановленном двигателе

(только при наличии электрогидравлического
регулятора движения)

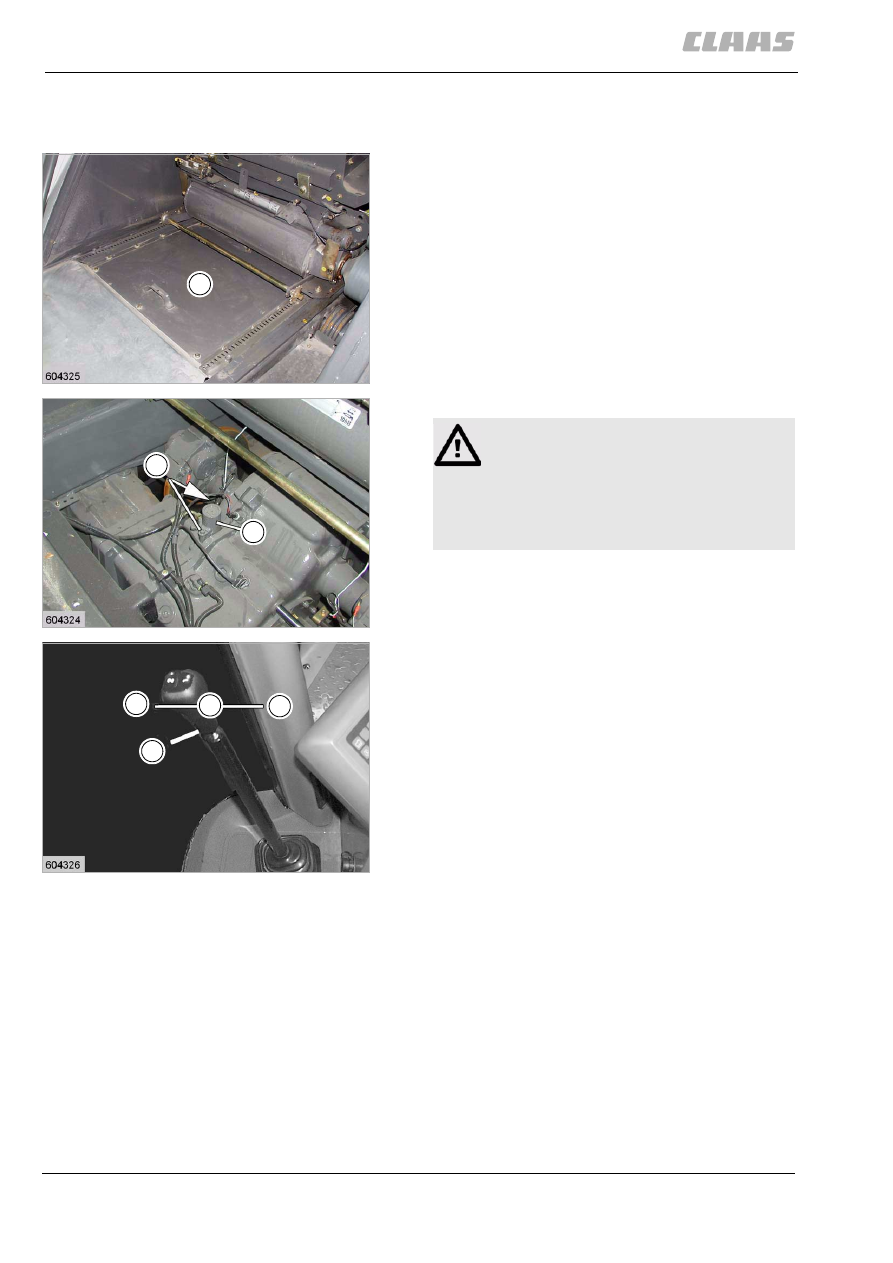

Для этого действовать следующим образом:

– Открутить защитную пластину (А).
– Ослабить оба винта с цилиндрической

головкой (S) на сервоцилиндре (Z).

– Перевести рычаг движения (F) в нейтральное

положение (0).

– Снова затянуть винты сервоцилиндра (Z).
– Убедиться в том, что не включена ступень

движения.

– Снова прикрутить защитную пластину (А).

(рис. 126, 127, 128)

126

12292

127

12293

128

12294

A

S

Z

2

1

0

F

Опасность!

Буксировка машины разрешена только при
использовании подходящей буксировочной
штанги, устанавливаемой в сцепном
устройстве.

Машину допускается только толкать.

189

4 Перед пуском в эксплуатацию

4.9 Автопилот CLAAS

9355

4.9 Автопилот CLAAS

33842

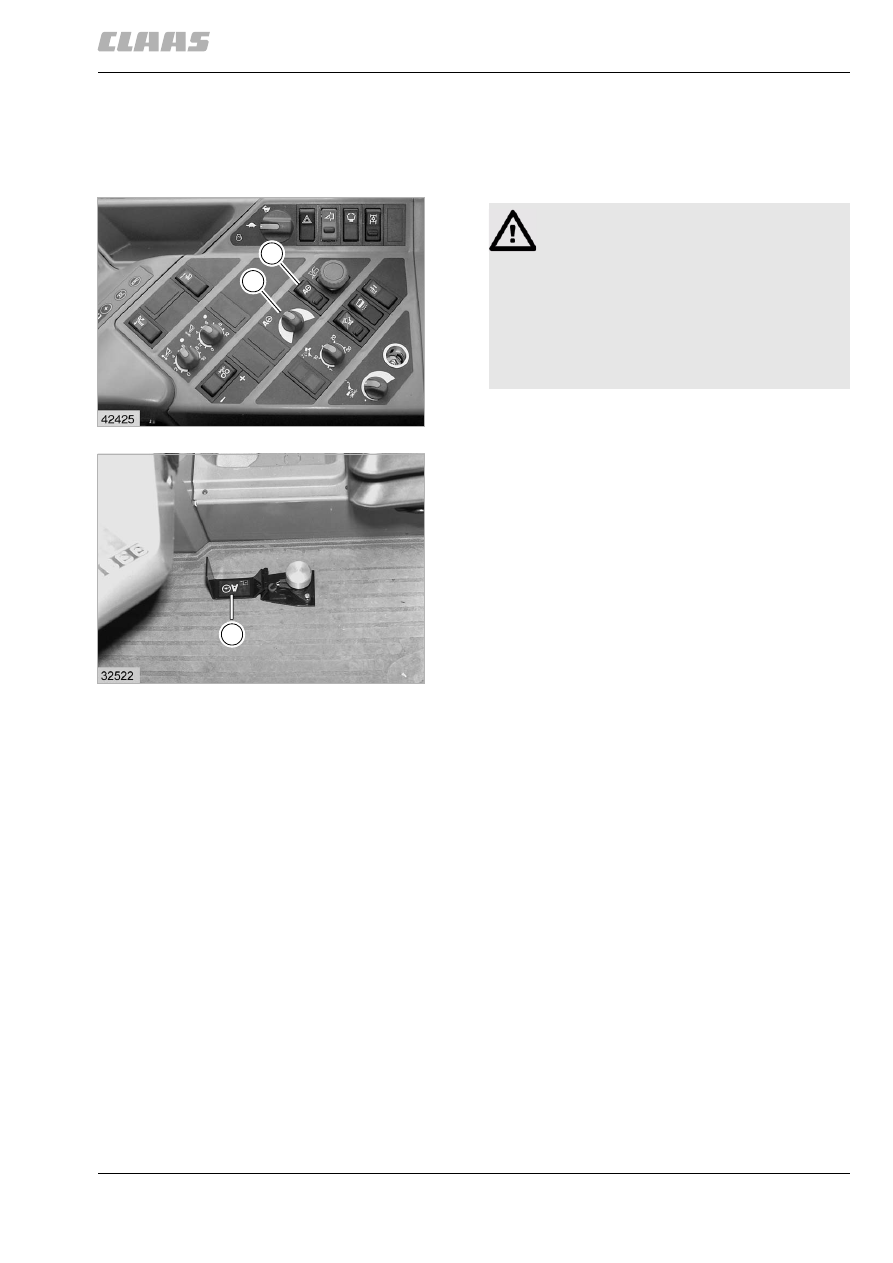

4.9.1 Пуск автопилота CLAAS в работу
(Машина с приставкой для уборки
кукурузы)

(рис. 129)

до машины № 49200056:

Автопилот CLAAS включать ножным включателем.

Защитная скоба (S) при движении по дорогам
должна быть накинута.

(рис. 130)

129

12192

15

14

Опасность!

Автопилот допускается включать лишь во
время полевых работ в рядах кукурузы.

При движении по общественным дорогам и
улицам в соответствии с правилами StVZO
(Положение о допуске транспортных
средств к уличному движению) автопилот
CLAAS обязательно следует отключать
перекидным выключателем (15).

130

12302

S

190

4 Перед пуском в эксплуатацию
4.9 Автопилот CLAAS

9355

начиная с машины № 49200057:

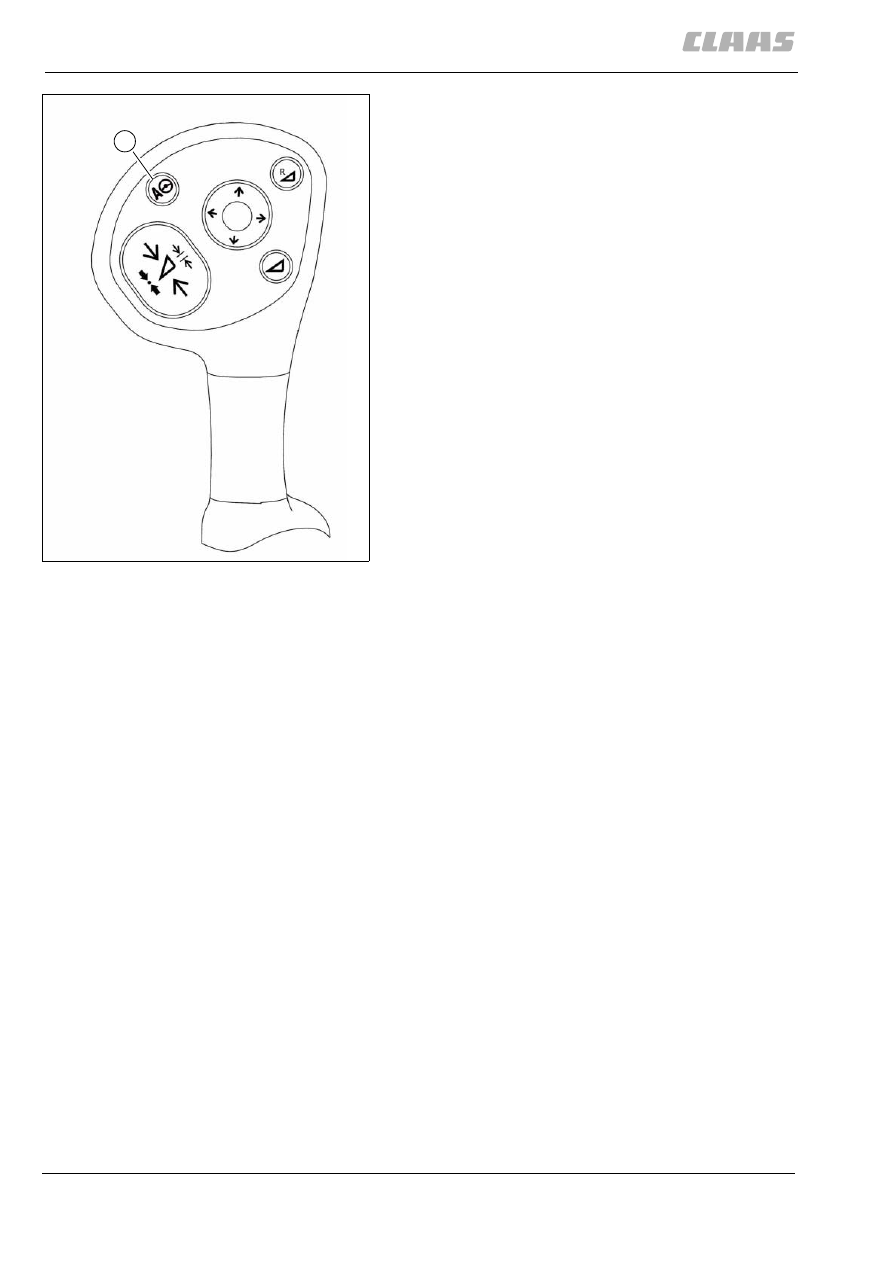

Включить автопилот CLAAS клавишным
выключателем (5) на мультифункциональном
рычаге.

(рис. 131)

Перекидной выключатель (15) деблокировать и
включить.
Машину в ручном режиме ввести в посевы
кукурузы.
Примерно через 1 метр можно включить автопилот
CLAAS:
до машины № 49200056:
Откинуть защитную дугу (S) ножного выключатель
назад. Ножной выключатель нажать до упора и
сразу же отпустить.
начиная с машины № 49200057:
Нажать клавишный выключатель (5) на
мультифункциональном рычаге. (при этом на
мониторе светится контрольная лампочка). Руль
при этом, а также после этого, передвигать
запрещается.
Автопилот CLAAS берет на себя вождение машины
вдоль ряда кукурузы с помощью сенсорных
рычагов. При небольших пропусках в рядах урожая
автопилот CLAAS обеспечивает движение машины
по прямой.
Для принятия управления на себя, а также
для выключения автопилота CLAAS при развороте
в конце поля рулевое колесо быстро
поворачивается примерно на четверть оборота.
После этого машина как обычно управляется
вручную.

131

12176
