Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 33

147

4 Перед пуском в эксплуатацию

4.4 Базовая машина

9355

33682

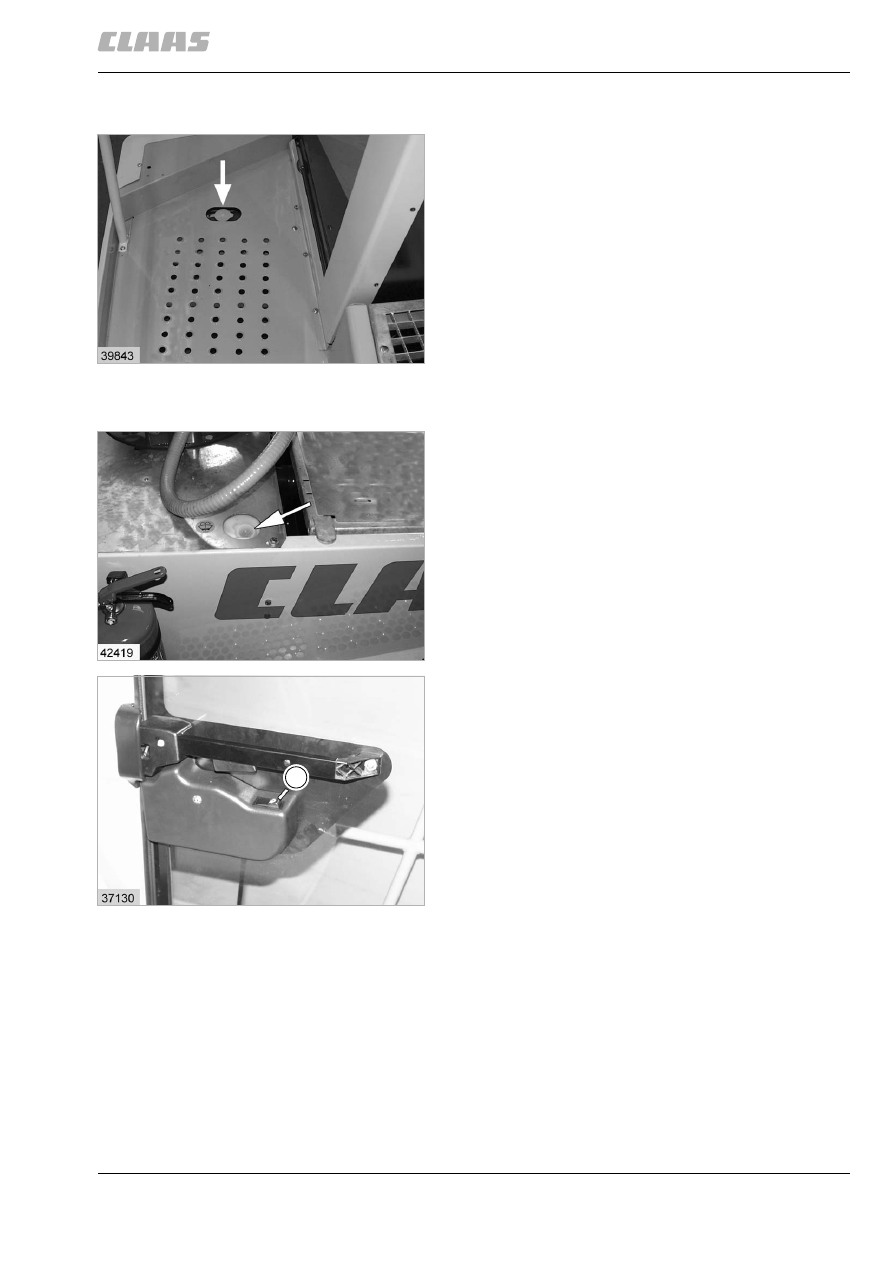

4.4.13 Стеклоомыватель ветрового стекла

Сосуд с жидкостью для мытья находится на левой
стороне машины рядом с подножкой.

Обслуживание – см. мультифункциональный
выключатель.

(рис. 53)

33684

4.4.14 Стеклоомыватель боковых стекол

Сосуд с жидкостью для мытья находится на левой
стороне машины рядом с выгрузной трубой.

Перекидной выключатель (К) для обслуживания
находится соответственно на обеих сторонах возле
боковых стекол.

Для интенсивной чистки стекол в воду следует
добавить средство для мытья стекол.

(рис. 54, 55)

53

12274

54

12275

55

12276

K

148

4 Перед пуском в эксплуатацию
4.4 Базовая машина

9355

33686

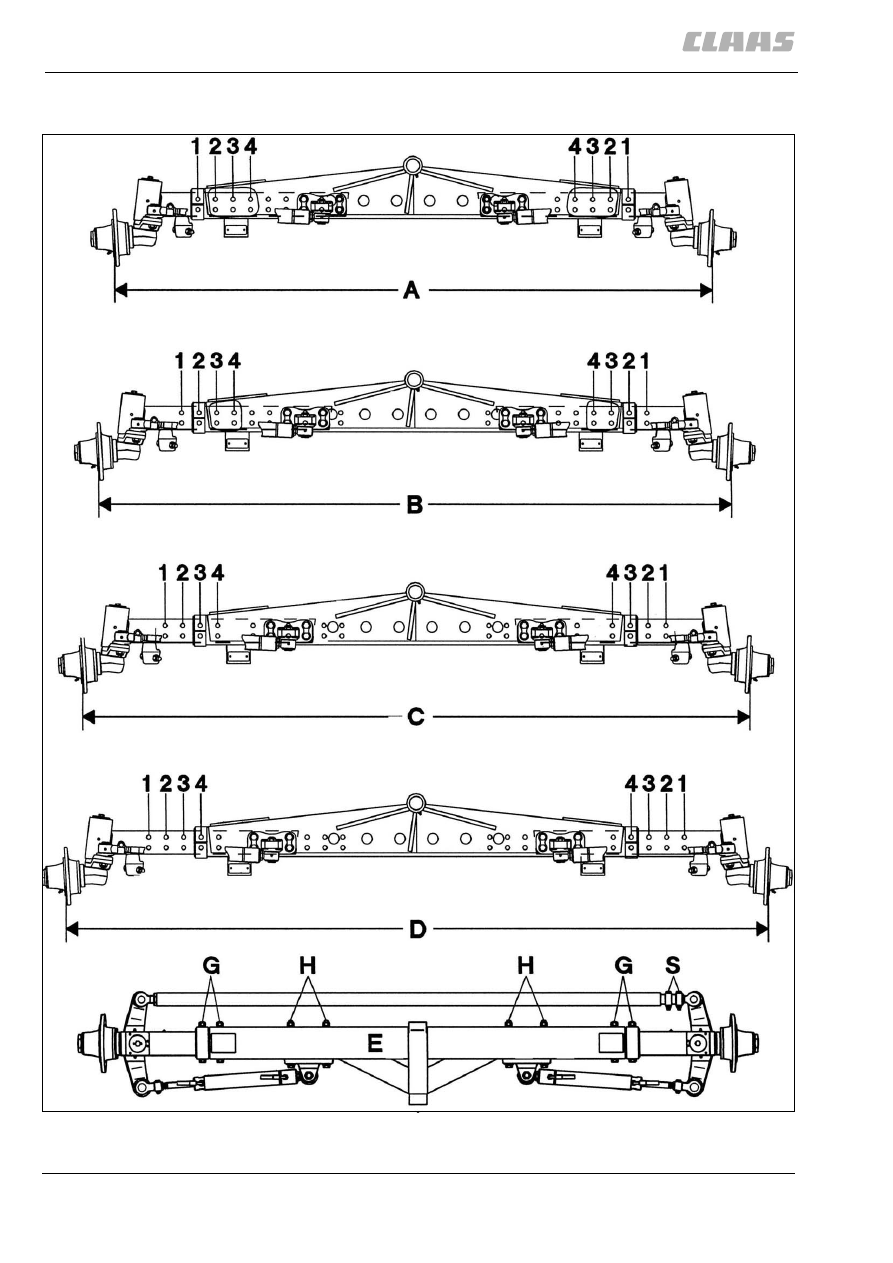

4.4.15 Регулируемый управляемый мост

12780

56

149

4 Перед пуском в эксплуатацию

4.4 Базовая машина

9355

Управляемый мост можно устанавливать в четырех
положениях.

Указанные размеры относятся к поверхностям
фланцев колес управляемого моста.

Общая ширина (ширина над ступицами колес)
складывается из этого размера плюс 208 мм.

Размеры указаны с установленными колесами, см.
главу "Технические данные".

На заводе управляемый мост установлен в
положении "A".

Переставить управляемый мост

– Немного поднять машину сзади для

освобождения управляемых колес.

– Винты (G) и (H) для крепления цилиндров

моста и рулевого управления вначале
вывернуть на одной стороне.

– Вынуть зажимные винты (S) на поперечной

рулевой тяге.

– Выдвинуть поворотную цапфу в нужное

положение и снова вставить винты (G) и (H).

– То же самое повторить на другой стороне.
– Снова вставить зажимные винты (S)

на поперечной рулевой тяге.

– Затянуть все винты.
– Снова снять машину с опор.

(рис. 56

, элемент E)

Моменты затяжки

Винты с шестигранной головкой (G) и (H) = 195 Нм

Винты с шестигранной головкой (S) = 113 Нм

Болты колес = см. "Технические данные"

Размер

Значение

A

= 2540 мм

B

= 2690 мм

C

= 2840 мм

D

= 2990 мм

Опасность!

При работах под кормоуборочной
машиной, установленной на опорах,
никому на машине находиться не
разрешается. Обращать внимание
на достаточную грузоподъемность
подъемного устройства!

150

4 Перед пуском в эксплуатацию
4.5 Центральное электрооборудование

9355

4.5 Центральное электрооборудование

33693

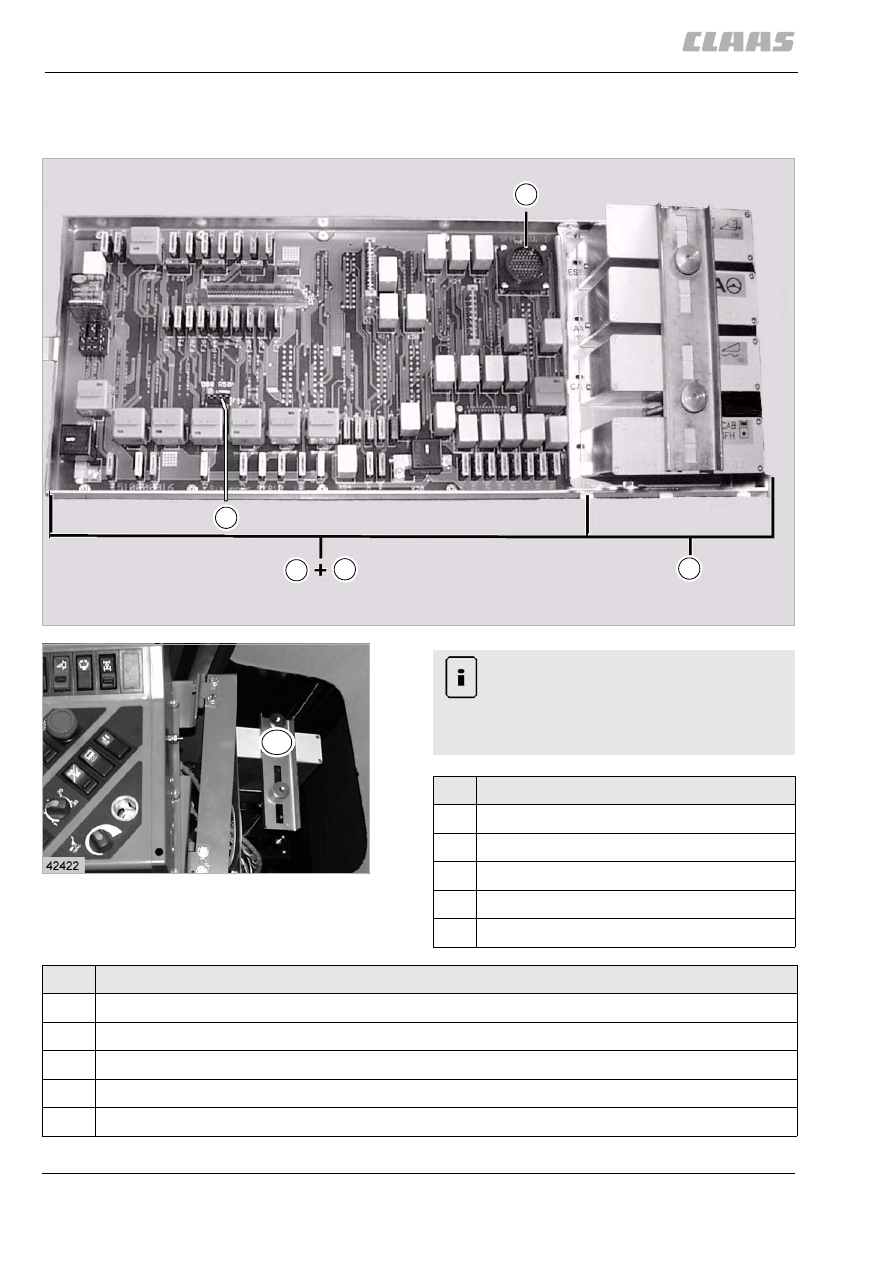

4.5.1 Обзор центрального электрооборудования

12277

57

S

C

F

K

M

58

12278

M5

Указание!

Перед открытием центрального
электрооборудования необходимо
опустить сиденье водителя полностью вниз
и переместить назад.

Обозначение

C

Подключение CDS 5000

F

Предохранители

M

Модули

R

Реле

S

Проверка предохранителей

F

Предохранители

F 01

Электромагнитная муфт компрессора кондиционера (15 A)

F 02

Стеклоочиститель, звуковой сигнал (15 A)

F 03

Защита линий, ближний свет, освещение выключателей (15 A)

F 04

Боковой стеклоочиститель справа (15 A)

F 05

Вентилятор кабины (30 A)
