Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 31

139

4 Перед пуском в эксплуатацию

4.4 Базовая машина

9355

33590

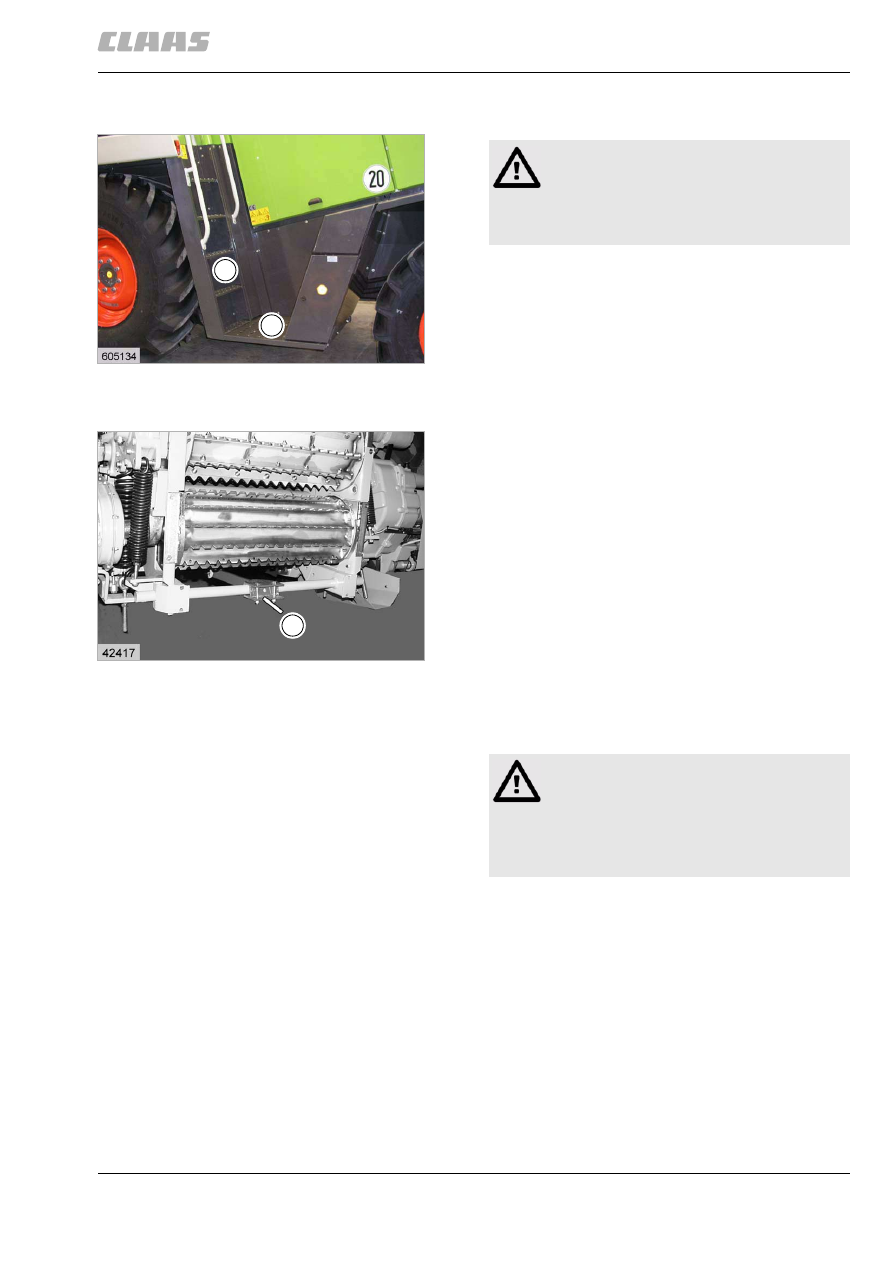

4.4.2 Лестница

(рис. 39)

33592

4.4.3 Распорка для погрузочных целей

Распорка (S) служит для стабилизации
при погрузочных работах с краном.

После установки ведущих колес и перед
установкой приставки распорку следует снять.

(рис. 40)

33593

4.4.4 Дополнительное оборудование
других изготовителей

34938

4.4.5 Добавки к силосу

При использовании добавок к силосу следует
учитывать следующее:

– При установке дополнительного бака

- обзор не должен ограничиваться,
- положение центра тяжести не должно

измениться невыгодным образом,

- не должно быть оказано влияние на

возможность отдачи тепла двигателем.

39

12195

L

P

Опасность!

На лестницу разрешается подниматься
лишь при остановленной машине.
Не разрешается возить попутчиков
на лестнице (L) и на площадке (P).

40

12196

S

Опасность!

При оснастке дополнительным
оборудованием, напр. цистерной для
силоса, на дорогах общего пользования не
допускается ни превышение предельной
нагрузки на ось ни ее снижение!

140

4 Перед пуском в эксплуатацию
4.4 Базовая машина

9355

– При использовании агрессивных и клейких

добавок к силосу происходит загрязнение
машины и могут возникнуть нарушения в
работе.

– Серийная установка машины для внесения

консерванта силоса должна эксплуатироваться
исключительно с молочнокислыми бактериями.

35802

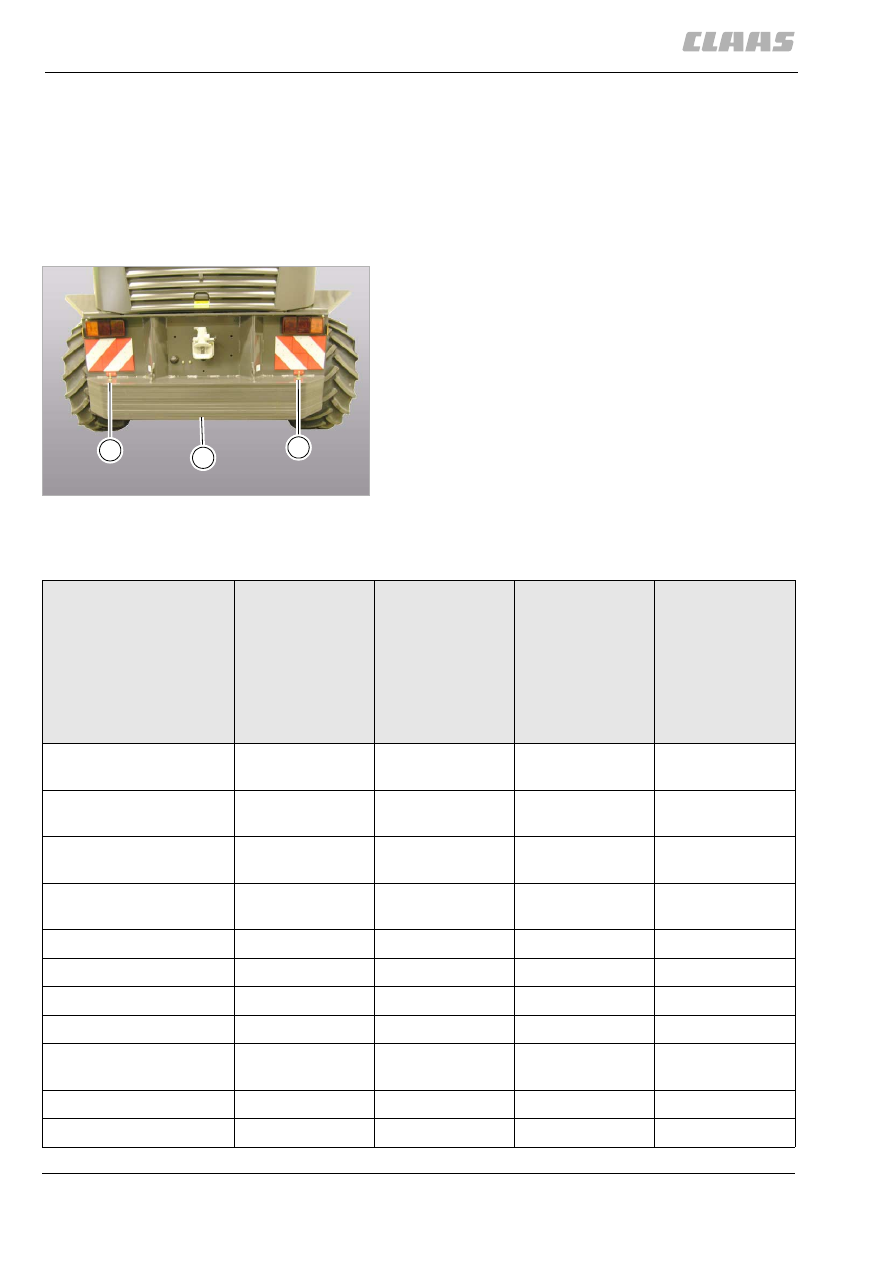

4.4.6 Дополнительные грузы

Для безопасной эксплуатации машины как при
движении по дорогам, так и для работы в поле
следует при использовании машины с некоторыми
приставками увеличить вес машины посредством
дополнительных грузов (1) в задней части.

– Установить дополнительные грузы (1) в

соответствии с приведенной ниже таблицей.

– Закрепить дополнительные грузы на обеих

сторонах возле (2) посредством винтов с
шестигранной головкой M 16, имеющих
требующуюся длину.

(рис. 41)

Требующиеся грузы управляемого моста –
Германия

41

2610

1

2

2

Приставка

Шины

управляемого

моста

540/65 R 24

Количество

Шины

управляемого

моста

540/65 R 24

Привод на все

колеса 4-Trac

Количество

Шины

управляемого

моста

700/50 - 26.5

Количество

Шины

управляемого

моста

700/50 - 26.5

Привод на все

колеса 4-Trac

Количество

Приставка для уборки
кукурузы RU 600

15

13

12

10

Приставка для уборки
кукурузы RU 450

10

8

7

5

Приставка для уборки
кукурузы 8-рядная

6

4

3

1

Приставка для уборки
кукурузы 6- / 4-рядная

–

–

–

–

Kemper  Ch. 4500

7

5

4

2

Kemper  Ch. 6008

9

7

6

4

Складная жатка 4,50 м

11

9

8

6

Складная жатка 5,40 м

13

11

10

8

Мультимастер,
6-рядный

11

9

8

6

Конспид 6-рядный

14

12

11

9

Конспид 8-рядный

По запросу

16

15

13

141

4 Перед пуском в эксплуатацию

4.4 Базовая машина

9355

Грузы управляемого моста – минимальные
требования за границей

Диско 8700

По запросу

15

14

12

Подборщик

–

–

–

–

Внимание!

– Количество грузов всегда выбирать в соответствии с приставкой.
– На машине Speedstar следует дополнительно установить еще один груз!
– Если подборщик, 6-/4-рядная приставка для уборки кукурузы или другие приставки не установлены,

то грузы в задней части необходимо снимать, так как иначе может быть превышена максимально
допустимая нагрузка на управляемый мост.

Приставка

Шины

управляемого

моста

540/65 R 24

Количество

Шины

управляемого

моста

540/65 R 24

Привод на все

колеса 4-Trac

Количество

Шины

управляемого

моста

700/50 - 26.5

Количество

Шины

управляемого

моста

700/50 - 26.5

Привод на все

колеса 4-Trac

Количество

Приставка

Все управляемые мосты

Количество

Приставка для уборки кукурузы RU 600

7

Приставка для уборки кукурузы RU 450

3

Приставка для уборки кукурузы
8-рядная

–

Приставка для уборки кукурузы
6- / 4-рядная

–

Kemper Ch. 4500

2

Kemper Ch. 6008

4

Складная жатка 4,50 м

4

Складная жатка 5,40 м

6

Мультимастер, 6-рядный

6

Конспид 6-рядный

7

Конспид 8-рядный

11

Диско 8700

10

Подборщик

–

Внимание!

– Количество грузов всегда выбирать в соответствии с приставкой.
– Если подборщик, 6-/4-рядная приставка для уборки кукурузы или другие приставки не установлены,

то грузы в задней части необходимо снимать, так как иначе может быть превышена максимально
допустимая нагрузка на управляемый мост.

142

4 Перед пуском в эксплуатацию
4.4 Базовая машина

9355

33602

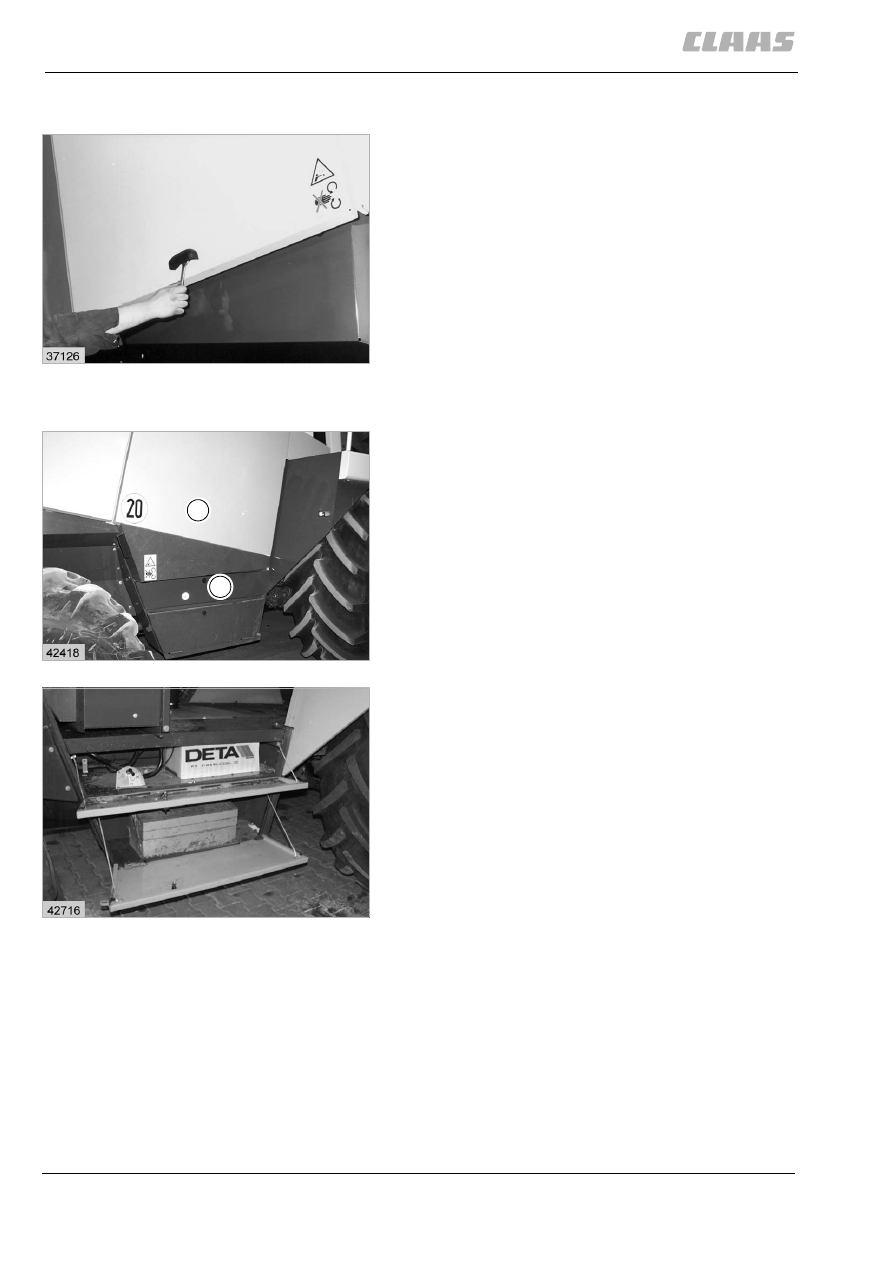

4.4.7 Заслонки с защитной блокировкой

Открыть кожухи:

Замки заслонок можно разблокировать
посредством обыкновенного или накладного
гаечного ключа на 13 мм.

Замки разблокировать легким поворотом влево.
Кожух можно после этого открыть.

Закрыть кожухи:

Кожухи можно снова закрыть нажатием
(без инструмента).

(рис. 42)

33639

4.4.8 Заслонки с ручной блокировкой

Вначале разблокировать кожух (Q) поворотным
затвором и открыть.

Затем боковой кожух (J) поднять вверх.

(рис. 43)

до № машины № 49202652 / начиная с машины №
...

Открытые кожухи ящика для батареи и
инструментов можно использовать в качестве
ступенек для подъема вовнутрь машины.

(рис. 44)

42

12200

43

12201

Q

J

44

12202
